Развернуть ⇓

Sol,
Да что то написал и в правду,   kaver57 подсказал какую лучше брать , действительно получше паста. Но на некоторых кварцах, не идет, тогда с силиконом. Пасту я понял не используете.?

Пасту нет...не доверяю...так сложилось что ни одной нормальной не видел....по старинке-порошок его хоть отмутить можно...

нет, я не пшикаю ей на шайбу....сначало в шпритц, а из него на палец

а вот для огромных площадок и больших граней! большая вероятность перегрева камня, но полирует моментально

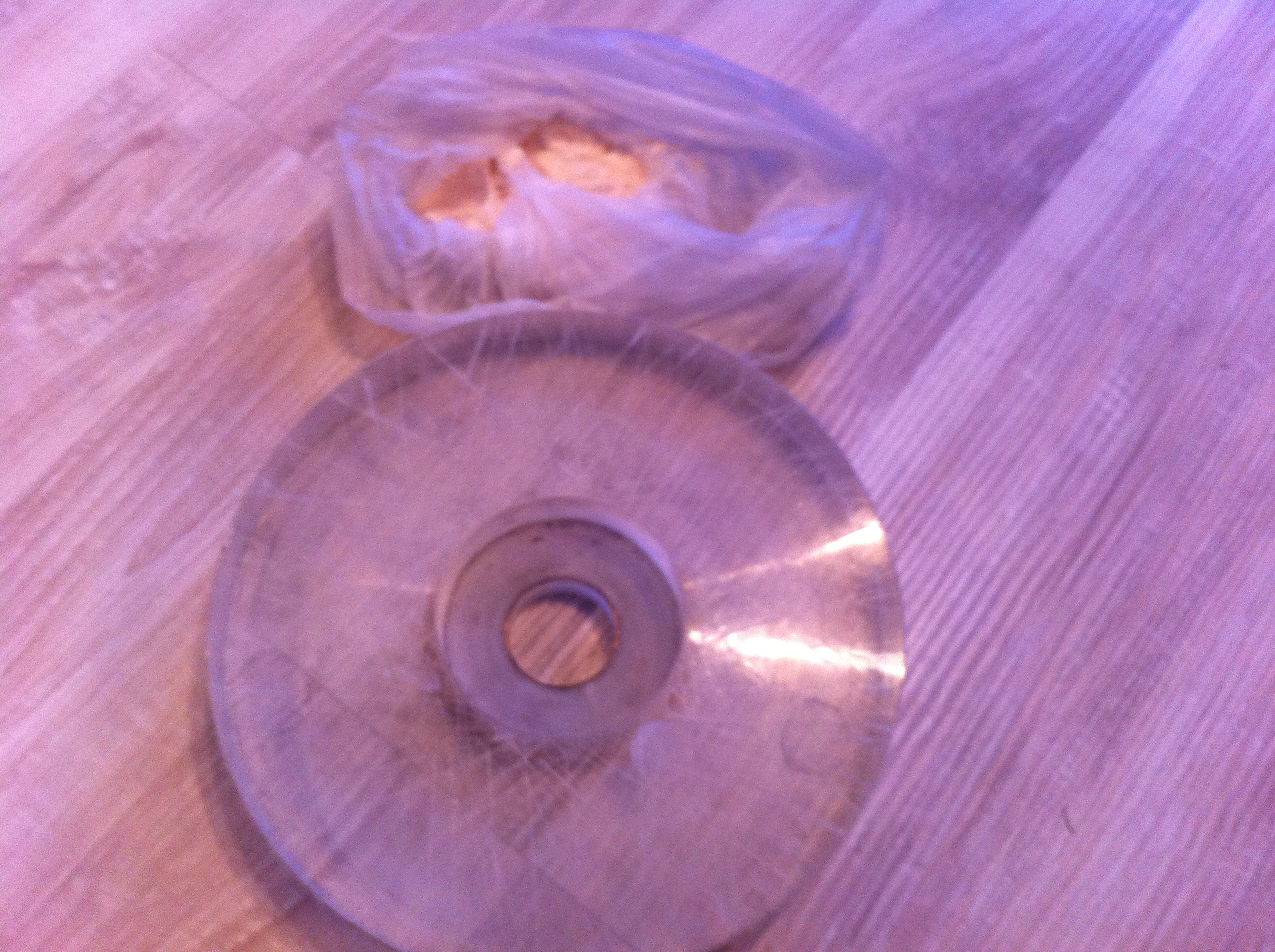

шаржированное оргстело + оксид церия

шарожируете алмазом? размер ? обороты маленькие?
Через тряпочку капал , если воды мало и круг не насечен, может треснуть на больших оборотах всеже стараюсь поменьше делать, всетаки.Если не сложно опишите подробней, (много ребят интерисуется какие приемы на плексе на олове) Не все здесь спрашивают, но читают многие.
Sol,
Спасибо понял

шаржирую алмазным абразивом 0/0,5 до блестящей поверхности, притираю черным бриллиантом....насечки делаю лезвием....диаметр этой ПШ 200 мм на 1500 оборотах....есть маленькая хитрость при работе на оргстекле...без всяких тряпочек и т.п.  - это настроить подачу воды (она не должна смывать церий, но должна смачивать....капельница в помощь) при полировке, перед камнем лучше проверить большим пальцем...то есть синхронно с камнем проводить по поверхности ПШ....и 2-ая хитрость - это сами насечки...их не должно быть много и они должны быть острыми

Psil1,
,+,
Спасибо! Понравилось, только утром глянул , не было сообщения, решил попробовать по своему разумению, наширкал полотном ножовки, порошок брал, сначала 0-0.5 потом натер 1-.0 тоже отлично, но я как раньше делал с оливковым маслом натер , прикатал, и после церий тоже с маслом , с маслом не так греет камень и не смывается, в процессе  съем замедлился подмазал еще, Действительно полирует быстро и качественно( в микроскоп чисто) прямо после 40-28 , но ребра не такие острые как на черной шайбе когда полирую.
Еще плюс то, что если с одним церием полировать , может проступать ,,рост,, кристалла из за разной твердости в сечении, а с алмазом ровно снимает без структуры.

сильно давите на камень или малые обороты

Psil1,
Наверно да, действително есть такое дело, давлю малость и квадрант весит и рука тоже.

Сегодня попробовал на оловяхе аметрины природные, с алмазом и церием, вообще классно, и ребра острые,  не как на плексе, среднего размера грани  после 40-28 быстро и чисто без мельчайших рисок,   обороты 1800 , водичкой капал,  шайбу готовил также как писал про плекс, а я еще думал у меня одна шайба так полировала хорошо и быстро, черная шайба не нужна)))), а сейчас понял я на той оловяхе с алмазом пытался агаты полировать и потом перешел на церий, вот где собака зарыта была )))) в процессе подмазываю если надо, в крышечке от баночки с порошком церия, накапал масла оливкового и чуть сыпнул алмаз 1-0 и церия диоксид оно маслом пропитыватся и типа густотертой краски получается и если надо мазну. чуть круг на ходу

Пробовал и с веретенкой мешать тот же результат

Скажите пожалуйста, а где лучше покупать порошок, или без разницы если отмучивать, и как это правильно делать, особо не знал поэтому в жидком масле замешивал а потом верхнюю часть собирал, низ убирал, понравилось с алмазом и церием полировать, думаю еще порошок отмутить для пущей важности, (брал в сапфире)

Сергей Вальтман,
да без разницы где брать, в  "сапфире" тоже хорошо, где ближе и дешевле ), отмучивать ну примерно правильно процесс описали, я обычно беру весь объем ну например 100кар. интенсивно размешиваю в воде, через секунд  5-10 сливаю почти всё в чистую посуду, стараясь  оставить на дне минимум, дальше можно выпарить, второй вариант можно все перемешать и оставить не трогать, воду выпарить и порошок брать сверху,  пока весь не израсходуется, помня что на самом дне могут быть  засады.  Окись церия тоже  полезно  отмучивать.

Sol,
Спасибо! Понял.

Может кому то пригодится, ))))) в пузырьки с пшикалкой, от эвоновского запаха, немного алмаза меньше пол чайной ложки  (по вкусу))))и масло чтоб густая смесь была, остальное долить спиртом, а трубочку обрезать на 20мм от дна, и типа отмучивания и экономный расход,   встряхнул чуть отстаивается и пшикаю на оловяху))))
Чем буржуйские задорого брать))))))

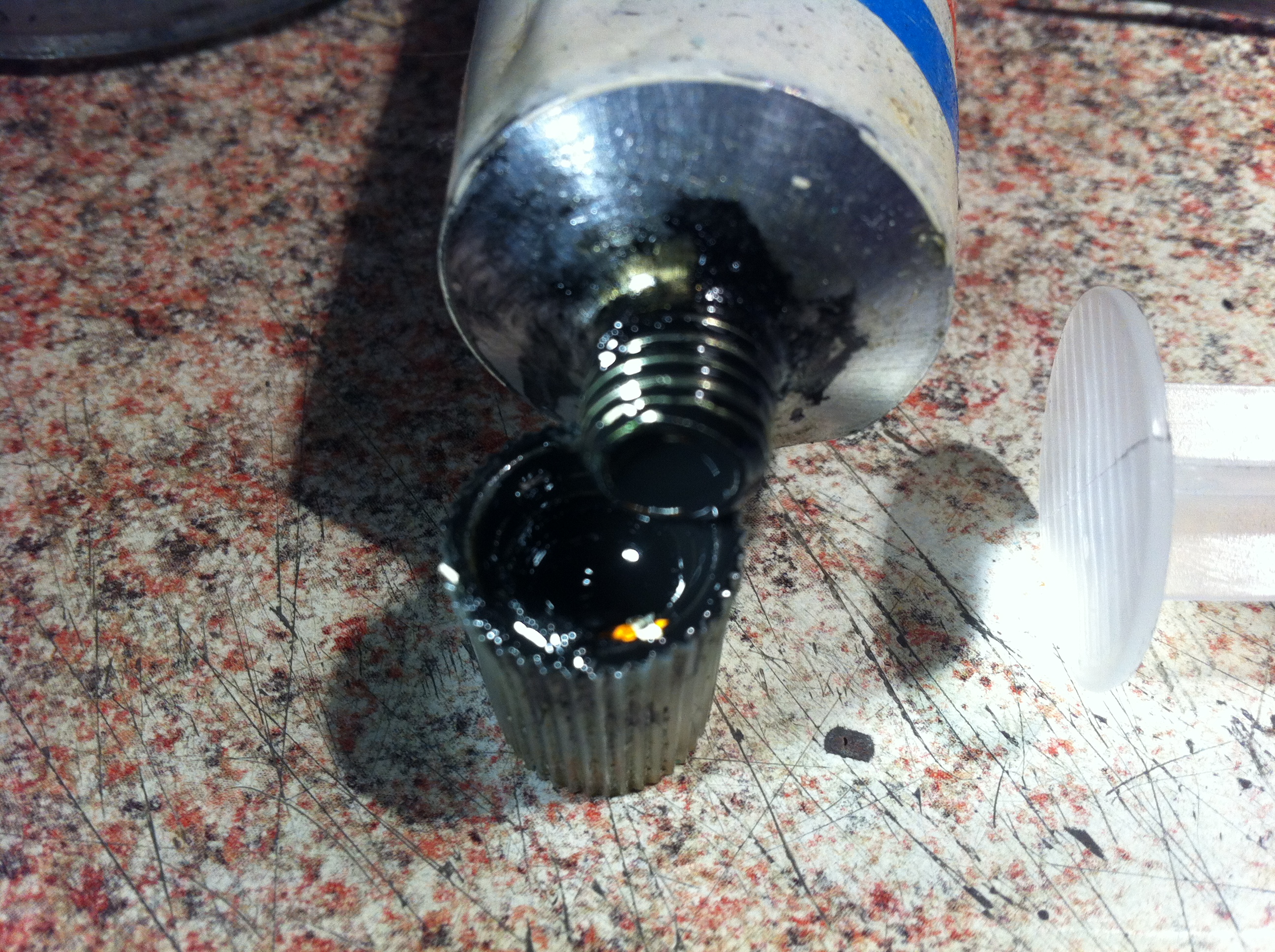

не знаю какая ключница гнала, но это самая лучшая паста, которой пользовался...еще с советских времен старые запасы....на серой ПШ съем отличный, полировка зеркальная

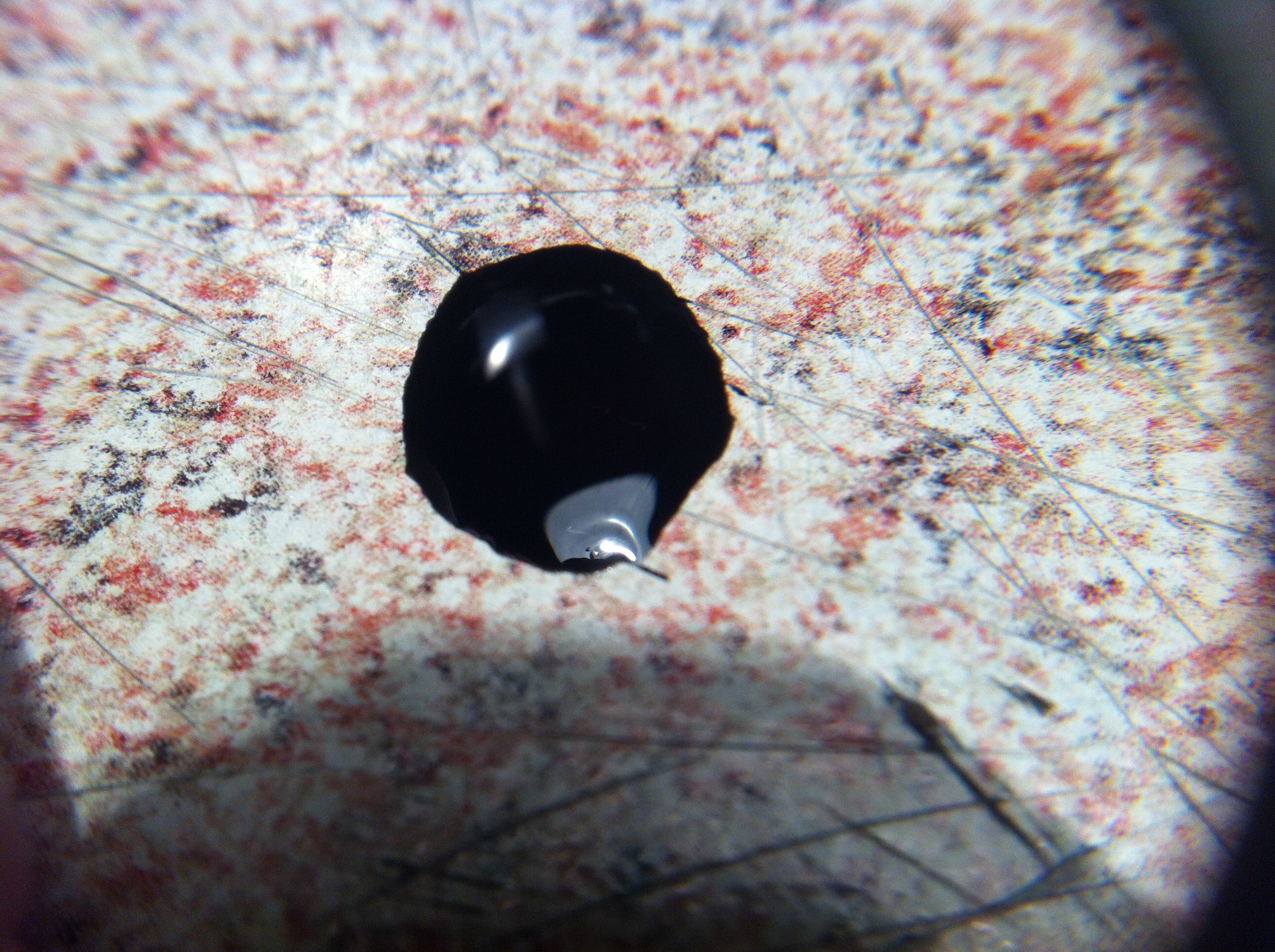

чёрное что-то )))

кстати, на черных камнях хорошо заметна полировка, типа оникса, мориона....с первого контакта камня и ПШ....ни одной риски!!!

я нашел алтернативу сапфировским алмазным пастах (в шприцах)....
в рыболовных магазинах есть большие банки (для полировки блесен)....они на медовой основе....
правда каратность порошка немного меньше....но стоят в разы дешевле...

Psil1,
Надо глянуть не слышал про такую, не дойду никак)))
