Rhinoceros как инструмент для моделирования ювелирки
Модератор
Регистрация: 29.12.2004
Откуда: Москва

Сообщений: 816
В друзьях у: 8
Голосов: 116 / 1
Здравствуйте, Уважаемые Коллеги!
Предлагаю Всем принять участие в обсуждении проблем, связанных с использованием программ трёхмерного моделирования для создания прототипов моделей ювелирных изделий. В частности речь пойдёт о программе поверхностного моделирования- Rhinoceros или просто Rhino. Если есть вопросы или рекомендации, прошу, пишите. Все ваши вопросы не останутся без ответа. :D
Развернуть ⇓
Киса, скажите мне, как художник художнику:"Вы рисовать умеете?"
Пользователь
Регистрация: 20.09.2016

Сообщений: 437
В друзьях у: 0
Голосов: 113 / 74
Цитата
Просто на чём было открытом накидал для прымеру
в максе бодро получается почти как в матрице

Цитата
это Screenpresso, я ей скриншоты делаю
спасибо
Пользователь
Регистрация: 04.03.2006

Сообщений: 192
В друзьях у: 1
Голосов: 9 / 0
Что то так тут тихооо сталооооо....
Или работы много у людей или наоборот кризис..
Модератор
Регистрация: 29.12.2004
Откуда: Москва

Сообщений: 816
В друзьях у: 8
Голосов: 116 / 1
Работают люди  :)
Киса, скажите мне, как художник художнику:"Вы рисовать умеете?"
Пользователь
Регистрация: 04.03.2006

Сообщений: 192
В друзьях у: 1
Голосов: 9 / 0
Как там выставка в Питере? Много чего для 3D интересного?
ой... что то я не в тему...
Пользователь
Регистрация: 02.03.2006

Сообщений: 1757
В друзьях у: 13
Голосов: 89 / 9

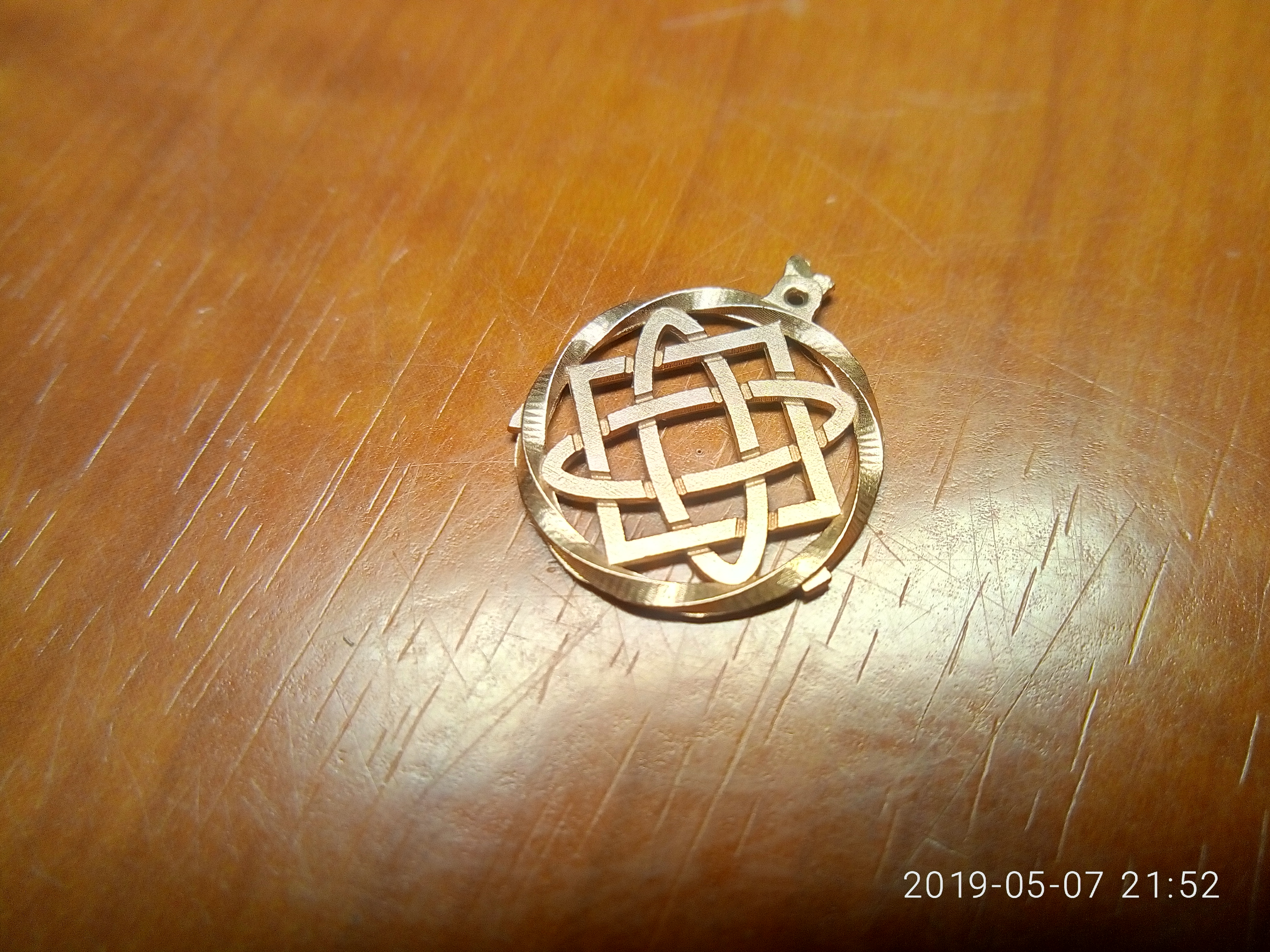

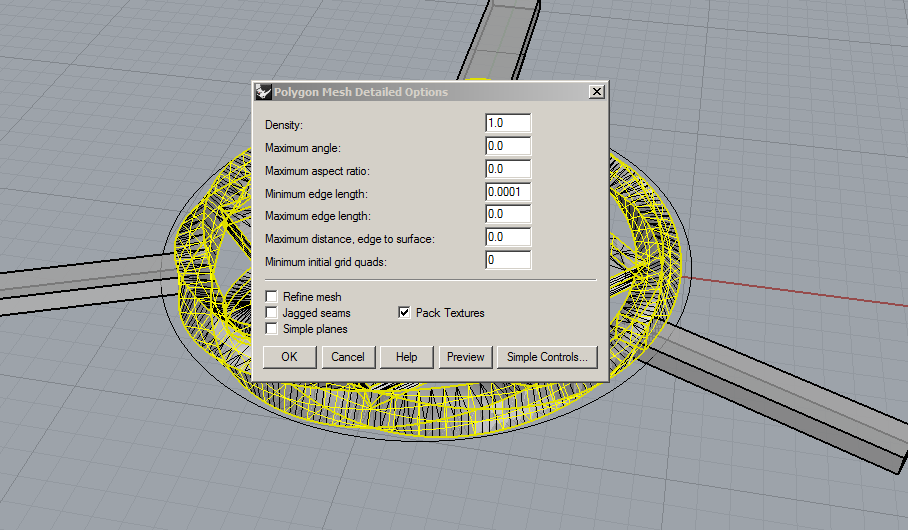

приветствую 3D-мастеров. подскажите начинающему резчику. вырезал незатейливый кулончик. на фото отчетливо видны полигоны на витом ободке. на каком этапе я допустил ошибку? при записи модели в стл формат выскакивало окошко с параметрами-там я ничего не менял, оставил по умолчанию. сильно подозреваю, что дело в этом окошке. какие нужно ставить значения?
второй вопрос-нужно ли предварительно переводить нурбс-модель в меш-модель, а потом записывать меш в стл формат? или можно сразу из нурбс в стл сохранять?
вопрос три-на плоских элементах видно полосы от фрезы. уп делал в арткаме, шаг ставил 0.02 мм. резал шурупом. полосы не нравятся...  :(


Изменено: ravant - 07.05.2019 22:05:52
Пользователь
Регистрация: 02.03.2006

Сообщений: 1757
В друзьях у: 13
Голосов: 89 / 9
:cry:  :cry:  :cry:
Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5836
В друзьях у: 17
Голосов: 908 / 24
ravant,

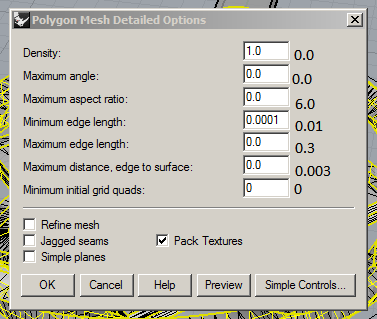

У меня с МЕШами были проблемы, но там из за вписанных значений объем файлов получался огромный, мне ребята порекомендовали вписать следующие циферки, они на картинке справа от твоих значений.



Файлы стали компактнее, и на воске полигоны не просматриваются.
Пользователь
Регистрация: 02.03.2006

Сообщений: 1757
В друзьях у: 13
Голосов: 89 / 9
korobtsov-alex,
спасибочки. попробую так. а галочки внизу правильно стоят?
обьем файлов меня пока не напрягает. до потоковой резки мне как до луны-качество поверхности главнее.
Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5836
В друзьях у: 17
Голосов: 908 / 24
ravant,
Галочка только в "Refine mesh"
Пользователь
Регистрация: 02.03.2006

Сообщений: 1757
В друзьях у: 13
Голосов: 89 / 9
спасибо, принято.
а есть разница, как сохранять файл-сохранить и экспортировать?
Изменено: ravant - 24.05.2019 13:16:58
Пользователь
Регистрация: 20.12.2012

Сообщений: 667
В друзьях у: 3
Голосов: 35 / 3
Коллеги, такая проблема
На новую тачку с WIN10 PRO установил Rhino 7
ОСьку установил на C: - SSD накопитель 250 Mb
Rhino 7 установил на D: - SSD накопитель 2 Тb

Случилась проблема, пришлось с нуля переустанавливать ОСЬку WIN10 PRO на тот же C:
Rhino 7 запускается с D: - его переустановка не задела.
Но в Rhino 7 запускаются не все команды, например: главное не могу  импортировать настрой в Rhino 7
До переустановки ОСьки - всё отлично работало.
Есть ли какой рецепт/опыт полного восстановления Rhino 7 без переустановки в таком варианте проблемы?
Olorin
Пользователь
Регистрация: 20.12.2012

Сообщений: 667
В друзьях у: 3
Голосов: 35 / 3
Коллеги,
Может у кого есть уже выкаченный дистрибудит Rhino 7 с лекарством?
У кого есть, положите пож. на файлообменник и ссылку в личку, чтобы без эксцессов.
В настоящее время откуда ни качаю Rhino 7, сначала качается инсталлятор ~270-300 Мб.
Инсталлятор идёт на ссылку для скачиванич дистрибутива а по указанному ресурсу 404 ошибка
В логе это выглядит так:
Error 0x80070002: Failed attempt to download update feed from URL: 'https://www.rhino3d.com/feeds/installer/?product=rhino&version=7.13.21348.13001&edition=commercial&locale=en-us' to:



Сходил из броузера по этой же ссылке:
HTTP ERROR 404
Olorin
Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5836
В друзьях у: 17
Голосов: 908 / 24
Olorin,
Я бы порекомендовал погуляться на рутрекер, там как раз есть искомое, но не буду.
На этом форуме разрешаются ссылки только на лицензионный софт.
Пользователь
Регистрация: 20.12.2012

Сообщений: 667
В друзьях у: 3
Голосов: 35 / 3
korobtsov-alex,
Нет, вся семерка с рутрекера под WINду ведётся себя как описал выше.
И это странно, ещё месяц назад всё было нормально и инсталлятор грузил дистрибутив и лекарство корректно лечило и вот теперь вот такой абзац...
По этой причине и обратился к коллегам по Форуму: может у кого есть уже готовый дистрибутив с лекарством?
И чтобы без эксцессов для Форума: фалообменник + ссылка в личку
Olorin
Модератор
Регистрация: 29.12.2004
Откуда: Москва

Сообщений: 816
В друзьях у: 8
Голосов: 116 / 1
Цитата

Коллеги, такая проблема
На новую тачку с WIN10 PRO установил Rhino 7
ОСьку установил на C: - SSD накопитель 250 Mb
Rhino 7 установил на D: - SSD накопитель 2 Тb

Случилась проблема, пришлось с нуля переустанавливать ОСЬку WIN10 PRO на тот же C:
Rhino 7 запускается с D: - его переустановка не задела.
Но в Rhino 7 запускаются не все команды, например: главное не могу импортировать настрой в Rhino 7
До переустановки ОСьки - всё отлично работало.
Есть ли какой рецепт/опыт полного восстановления Rhino 7 без переустановки в таком варианте проблемы?
Причина установки Рино на диск Д? Может здесь кроется проблема не корректной работы?
Киса, скажите мне, как художник художнику:"Вы рисовать умеете?"
Пользователь
Регистрация: 20.12.2012

Сообщений: 667
В друзьях у: 3
Голосов: 35 / 3
Фокин Сергей,

Цитата
Причина установки Рино на диск Д? Может здесь кроется проблема не корректной работы?
Дык, до переустановки

система на C:
Rhino на D:

и всё нормально работало...
По ходу сейчас пробую установить Rhino и на C:  и на D:   - инсталлятор падает с этой же ошибкой

Error 0x80070002: Failed attempt to download update feed from URL: 'https://www.rhino3d.com/feeds/installer/?product=rhino&version=7.13.21348.13001&edition=commercial&locale=en-us' to:
Olorin
Пользователь
Регистрация: 20.12.2012

Сообщений: 667
В друзьях у: 3
Голосов: 35 / 3
Коллеги,
7-рка так и не встала, даже после полной переустановки винды.
Поставил 6-терку
Всё встало, но обнаружилась внезапная проблема:
когда наношу размеры через Dimension, выноски со стрелками появляются а цифры с размерами - нет.
И никаким способом (настройка шаблонов, увеличение масштаба, тупо увеличение размера) цифры не появляются.
Ту же модель с размерами (выноски, стрелки. сам размер) с одного компа переношу на новый, всё переносится,
(выноски, стрелки. ?) а сами размеры не появляются!?
Может кто сталкивался, подскажите куда копать?
Olorin
Пользователь
Регистрация: 20.12.2012

Сообщений: 667
В друзьях у: 3
Голосов: 35 / 3
Коллеги,
Последняя проблема с цифрами на выносках размеров ушла с обновлением видеодрайвера.
Дело в том, что на компе 64 Гб ОЗУ, но видеокарту пока не купил.
Использую интегрируемое на мамке видео. По этой причине дефолтный графический драйвер берёт из ОЗУ не больше 1 Гб, дефолтный - меньше. После обновления - 1Гб.
Похоже этот факт и разрешил ситуацию.
Olorin
