а бес его знает )))

Подскажите, каким способом лучше замоделить такие кольца? Не могу алгоритм придумать.

roster
Здесь так и просятся сплайны. Но попробовал немного побаловаться параметрическими линиями сюрфейса через контрольные точки. Получилась заготовка. С неё можно мудрить дальше...

Kosmopolitus,  Спасибо. А про "побаловаться параметрическими линиями сюрфейса через контрольные точки"  можно поподробней

roster,
Строите сурфейс любым методом
Делаете ему ребилд с нужным количеством точек по У и В.
Показываете контрольные точки.
Выбираете нужные ряды контрольных точек и таскаете их туда-сюда для придания нужной формы.

Примерно так, но мне больше симпатизирует сначала разложить кривые по заданному типу, и затем, через Network натянуть поверхность. Параметрическая сетка будет задана именно той что нужно, с нужным количеством и нужными расстояниями между рядами линий. Зачем куча лишних линий, когда надо всего по 6 в каждом направлении но с разным расстоянием. Кстати, это гарантирует исключительную точность построения. Остаётся только чуть скорректировать высоту отдельных линий точек. Подушечку лучше построить одну, и потом размножить её как угодно много раз.

Постоянно вылетает Rhinogold 4.0. Стоит только выполнить какую нибудь операцию, нажать на галочку, как тут же выдает ошибку
Что делать, подскажите плиз

sharki24,
Самое интересное скрыто за стрелочкой внизу

sharki24

Коротенько о сути проблемы...

Приложение RmaErrorReporting.exe связано с процессом установки компьютера. Это процесс, который, как правило, активен при установке определенной программы или приложения на компьютер. Иногда компьютер выдаёт досадную ошибку RmaErrorReporting.exe. Такие ошибки, в основном, общие проблемы, с которыми каждый компьютер может столкнуться рано или поздно.

Некоторые проблемы в программном обеспечении могут также вызывать подобные ошибки. Большинство ошибок, выскакивают после удаления приложения или программы с компьютера. И некоторые программы могут также препятствовать процессу запуска вашего компьютера. Когда компьютер испытывает проблемы с этим файлом, вероятно появление  следующего сообщения:

   RmaErrorReporting.exe не отвечает.
   Имя приложения: RmaErrorReporting.exe.
   Ошибка выполнения: RmaErrorReporting.exe.

Ошибка означает, что что-то не так с обработкой текущего файла. Один из способов исправить это - обновить антивирус. В основном, проблема в том, что система не может распознать файл с помощью приложения, и поэтому не может поддерживать приложения без надлежащего файла. Модернизация системы путём обновления файла RmaErrorReporting.exe также может помочь.

Kosmopolitus,
Обновил антивирус - не помогло. Реинсталировал как саму рину, так и риноголд - все так же=(
Объясните, пожалуйста, чайнику про эту самую модернизацию путём обновления файла RmaErrorReporting.exe=)
Буду очень признателен)

Также заметил, что оказывается вылетает при выполнении не всех операций. С кольцами и камнями, например все нормально, а вот с командами булева или  move вот такие дела...

sharki24,
1. Тщательно пройдитесь антивирусами. Для чистоты эксперимента рекомендую найти какой-то официальный лайв дистрибутив с официальным же антивирусом. Загрузиться с него и проверить полностью все диски.
2. Загрузиться нормально. Грохнуть все "народные" антивирусы, установить триальную версию того же каспера, которая в течение 30 дней полнофункциональная и прогнать проверку еще раз.
3. Удалить весь лишний и сомнительный софт типа "ускорителей", "очистителей", "обновляторов драйверов"
3. Взять какую-то тестилку железа, желательно именитой конторы, а не какое-то фуфло и прогнать тщательные тесты памяти, винта, процессора.
4. Если ничего не поможет, полностью переставить систему, обновить драйвера и ОС, поставить только нужный софт.

Desori,
Сделал все, кроме переустановки системы. До этого не дошло)
В общем рекомендации помогли. Спасибо большое)

А как правильно эти квадратные выборки называются? Я как то слышал что их "зинковкой/зенковокой" называют вроде. Я никогда не думал про них, не требовалось как то, может кто знает как их делать, хитрыми квадратными сверлами такие идеальные квадратики может высверливают уже в металле. Но тут пришлось их в Рине сделать, я страдаю их делая, мука целая. Может есть плагин какой-нибудь?

В матрице вроде есть такая утилита, но лучше все делать руками. К тому же кольцо у вас симметричное, достаточно делать одну четверть, а потом два раза отзеркалить.

Если работаю в нурбсах, то делаю ExtrudeCrvToPoint от спроецированной на поверхность кривой к центру камня (приблизительно). Потом "вырезаю". Если работаю с полигонами, то использую готовую болванку и привязываю ее вершины к поверхности, но это уже из области мазохизма - такое приходится делать с камнями, чье количество приближается к нескольким сотням.

Grisha7,
надо сделать примерную разметку с помощью "Extract isocurves" то есть под каждым камнем сделать квадратики на поверхности, с равномерными отступами. После взять обычные катеры (круглые) и отделить нижнюю часть, ту которая идет уже ровная. После командой "Loft" просто просто соединяем получившейся квадратик и обрезанный катер, и получившейся конструкцией режим внутреннюю плоскость на которой рисовали квадратики !
И все такая подрезка готова ! Все правда в ручную, но других качественных вариантов не знаю !

Сикорски,  Shirik, Большое спасибо за советы!

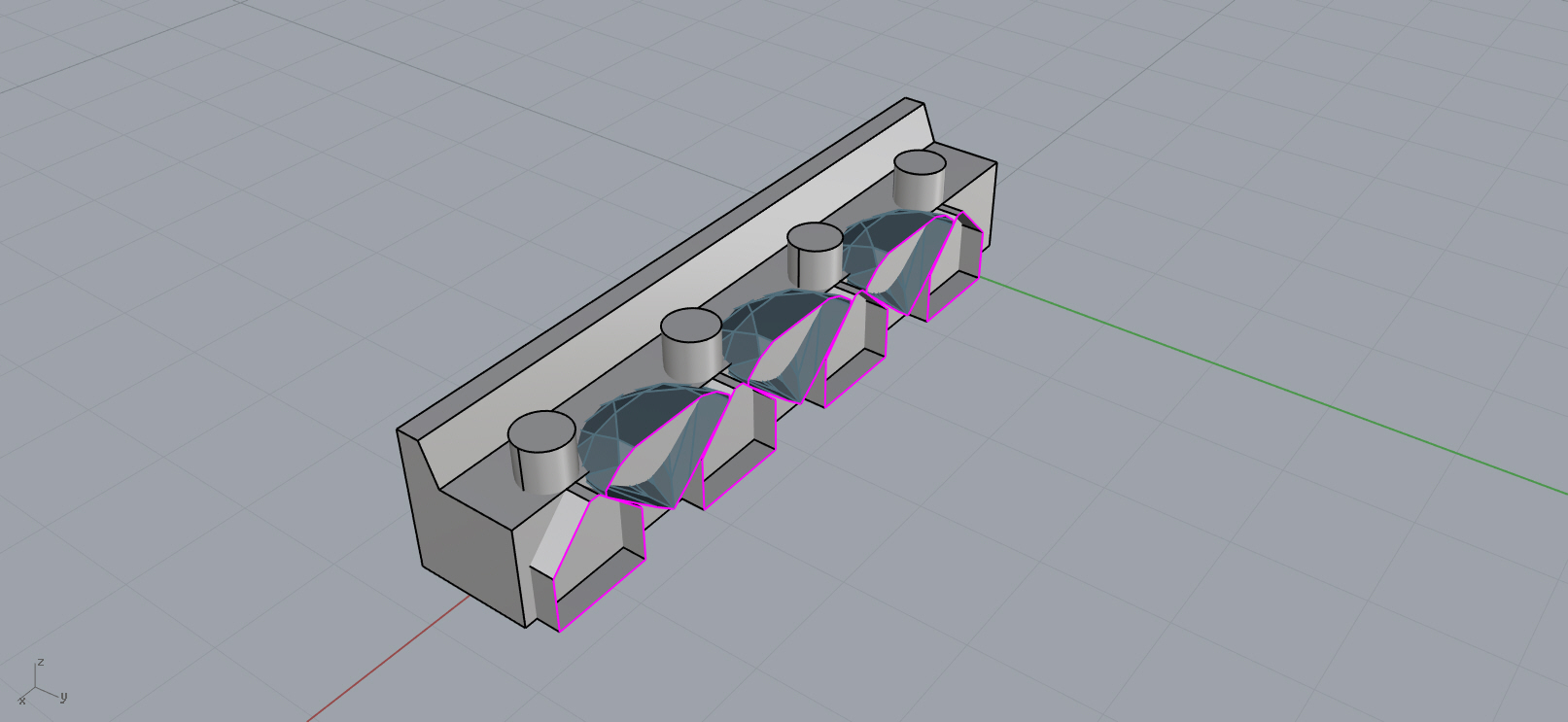

есть еще вариант.
1. моделим боковые стенки.
2. Расставляем камни и крапана
3. моделим перемычки между камнями снизу.
4. булим.

При закрепке отверстия под камень все равно будут освежаться, а снизу останется красивая решетка.

Desori,
Спасибо за совет, но я признаться не понял что в итоге получается на картинке, а вы можете показать картинку с результатом буления? Выборка нижних элементов в виде домика не совсем понятно для чего.
