seregasilk13, у Вас направляющие должно быть составлены с нескольких фрагментов. Фрагменты эти (от одного угла звезды к другому) стыкуются не плавно, а под каким нибудь углом. Поэтому получаете ломаные сюрфайсы. Перестройте (rebuild) направляющие, используя по возможности минимальное количество узлов. Тогда по плавным кривым лягут аккуратно изогнутые сюрфайсы.

Команда Rebuild Curve имеет диалоговое окно настроек. По началу, пытался играться с настройками, но от незнания забыл как оно было по умолчанию, и потому имел схожие проблемы...
От числового значения степени искривления зависит форма перестраиваемых кривых. Для плавных кривых значение Degree должно быть равно 3, для ломаных 1. Других значений степени искривления, без понимания, лучше вообще не использовать.

В команде Rebuld все же просто вроде.
Желтая исходная линия, черная получаемая. Красная точка на линии показывает место максимального отклонения полученной линии от исходной. Для сложных линий порой такой ребилд не подходит, ибо пытается расставить точки равномерно по всей линии, а на сложных кривых они стоят неравномерно, поэтому получаются дикие искажения. Тады можно использовать Rebuild Non-Uniform он в этом плане гуманнее, и отталкивается от максимально точного повторения исходной линии.

А что мешает увеличить количество контрольных точек?

А зачем в ровных местах лишние точки, и если нужно точно соблюсти определенную кривизну, то в некоторых случаях точек придется задать очень много. Второй способ ребилда поумнее в этом случае. Ну мало ли потом отредактировать надо будет эту линию.

Спасибо всем!как то так получилось.

Что-то, по моему, ничего не изменилось.

Треугольную плоскость стоило резать из одного сюрфейса.

Приветствую всех!
Спасибо за ответы на мои вопросы.
Скажите кто знает как избежать или исправить дефекты которые появляются при построении?

Многие шрифты имеют в векторах петли. То-есть кривая, образующая контур одной из букв имеет петельку. Сюрфейс по таким петлям строится весьма замысловато, что впоследствии при обрезании или выбуливании даёт такие своеобразные артефакты. Чаще всего, в Нурбсах этих артефактов и не видно, но при преобразовании в Mesh и Stl они проявляются весьма неожиданно.  Откройте вашу надпись не в объекте, а в кривых, и внимательно просмотрите при сильном приближении. Для лучших результатов, включите контрольные точки F10.




В качестве примера, шрифт Renaissance буква k

спасибо.следующий раз не буду использовать программный шрифт,буду строить сам руками.

В рино есть команда Curve Boolean - этакие булевские операции для кривых - объединение, вычитание и пересечение.

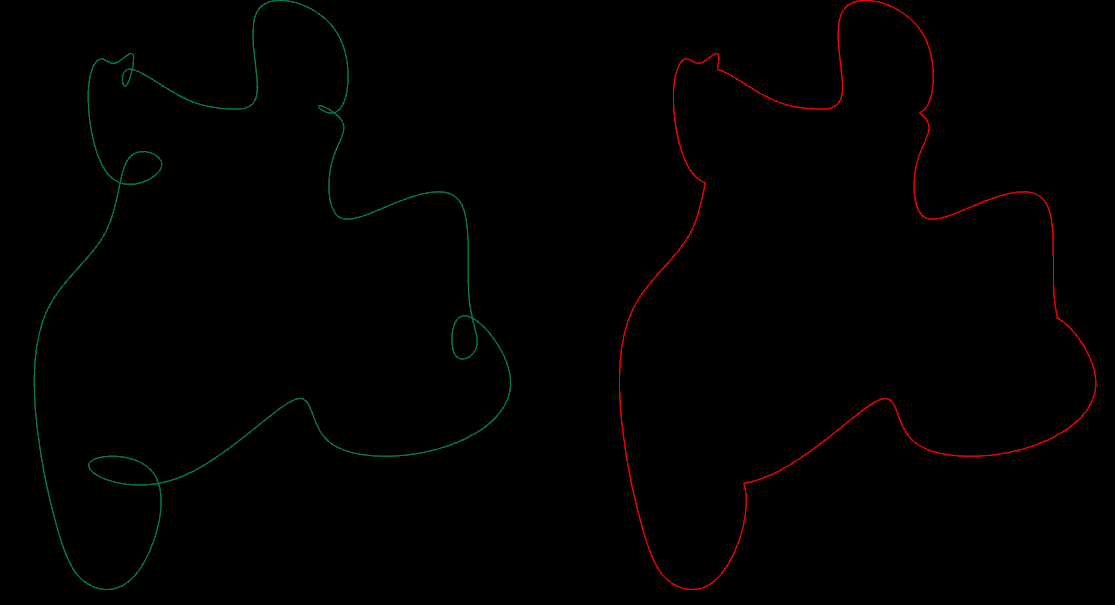

Cобственно, ее результат можно увидеть на картинке - зеленая крива "до", красная "после" команды. Применил к кривой эту команду, щелкнул снаружи, внутренние пересечения пропали. В случае наличия внутрненного контура (в буквах о, в, р, ъ и т.д) щелкаем и внутри внутреннего контура. В команде две опции - delete input, которая удаляет старую кривую, к которой применена операция и combine regions, собственно, эта опция и отвечает за разбиение результата.

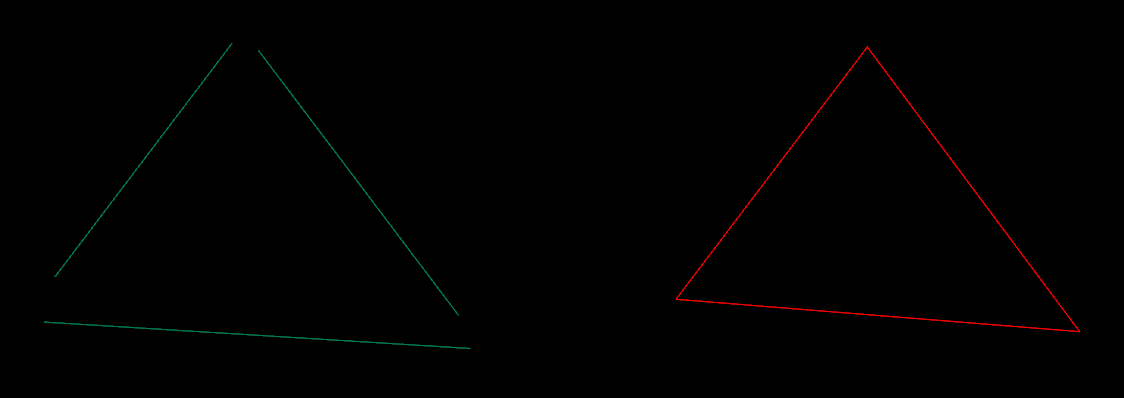

Если, например, использовать настройку tolerance в опциях рино, которая стоит по-умолчанию в 0,001, поставив там 0,5 мм( или на ваш вкус), то можно работать даже с кривыми, которые не касаются друг-друга. (Вторая картинка)

 все разобрался

строю крестик но острые кончики не знаю как сделать ,подскажите пожалуйста.

Можешь Sweep 2 Rail использовать и сегмент запустить чтобы он в точку приходил, для этого в командной строке есть в скобочках функция point, нажимаешь этот point после того как выбрал рельсы и сегмент и показываешь точку где рельсы сходяться в одну точку.

Коллеги подскажите ...
От чего Ринка стала нагружать систему не по детцки, еще позавчера можно было в 4х окнах одновременно работать + еше разных 4 проги работало и станок с этого же компа резал и не выше 30% -40% ЦП, а сегодяня ОДНО окно загружает (особенно при верчении камеры) до 99% .. что то неладное .. кто нибудь сталкивался ?
..без Рины, только станок, Инет, видяшка и музыка и монитор ресурсов 7% едят как РИну запускаю сразу 70% ... начинаю вертеть (работать) 99% и все рывками ....не видяха ли !?!?!?!?

А сразу 70% это при открытии файла или просто рино

при открытии файла .. причем файл обычный не аховый ...

причем сейчас  поставил конвертировать видео  тоже 99% и без рины... (( окна виснут на пару секунд все при свертке и развертке.... походу дело не в рине ....



крнвертация завершиласть и снова 7%-10%
 непорядок...

egro,


Проверьте на вирусы . Последнее время мылору начало засовывать в комп всякого , недавно
жене спасал комп . Хорошо с вирусней справилась Авира , даже бесплатная версия , только
просканируйте все диски , а не только с системой . Аваст . Доктор Вэб - стратили

LVVj,  зто первое что сделал, 3-мя антивирусниками (есеть дрвеб, аваст) ни чего не нашли...
сегодня рина работает нормально, но как только идет видео передача, либо скайп демонстрация экрана, либо кино , в общем все что связанно с захватом трансляцией и отображением видео материала тут же грузит на 99% ...

(вчера шло кино в Итюне само по себе норм но как только вкл рина = 99% ) то есть как только больше 2х источников видео так нагрузка ... сдается видяху менять пора
