Сергею Фокину,

А что это за Фото Визард что в нем отличного от ему подобных?

Во первых- эта программа называется ProtoWizard ( мастер прототипирования, можно и так перевести).
ProtoWizard новая программа предназначенная для создания управляющих программ ( УП ) под различные популярные фрезерно-гравировальные ЧПУ станки. В списке этих станков очень много.
Приводится сравнительная таблица http://www.protowizard.com/pwchall.html , где сравнивают ProtoWizard , по производительности и оптимальности кода, с другими популярными программами для создания УП. В частности с DeskProto 4.0 и VisualMill 5.0 Pro.
ProtoWizard позволяет создавать УП для 2-х и 3-х сторонней обработки прототипов ( моделей) с поддержкой 4-ой оси.
По заверениям разработчиков  ProtoWizard, продукт намного быстрее конкурентов и обладает очень полезным отличием, позволяет делать быстро ( несколько кликов мышкой ) УП для обработки колец с трёх сторон, Ring Functions. http://www.protowizard.com/pwring_demo.html здесь демо ролик использования этой функции.
На сайте доступна для скачивания триальная ( 10 дней) полнофункциональная версия ProtoWizard. http://www.protowizard.com/pwdownloads.html
В перспективе выпуск ProtoWizard-плагина для Rhinoceros.

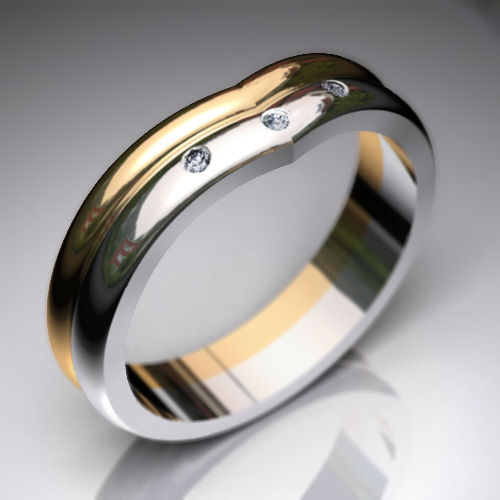

Я в восторге от возможностей Фламинго 2 .....

Cпасибо большое и начинание поддержу обяз.(когда будет чем) Одна только прблм-не нашёл EXE. файл в распакованном архиве,а нашёл только какой-то совет нащщёт каких-то скриптов.Что только не делал-не прёт,зараза!Помогите,кому не в лом,а?

Будь более внимательным. На указаном сайте есть подробная инструкция по установке....

Заранее прошу прощения за оффтоп

Московской компании требуется 3D-модельер, владеющий различными программами пространственного моделирования (предпочтительно Rhinoceros).
Знание 3DS Max, Maya и др. программных продуктов, художественное образование приветствуется.
Вариант удалённой работы не рассматривается.

Необходим опыт работы в моделировании ювелирки от 2 лет, знание специфики ювелирного производства, изготовления моделей методом быстрого прототипирования, приветствуется опыт работы с STL-файлами (проверка на корректность, подготовка к прототипированию).

Резюме складывать в shop*на*trustcapital*точка*ru с пометкой "вакансия 3D-модельера", желателны сcылки на готовые вещи.

Да пребудет с вами Сила!

Модератор: попрошу подобные ссылки размешать с пометкой: "ДитЯм низЯ!!!"
PS: http://www.patrick.fm/boobies/boobies.php?text=Rhino!

Уважаемый Фокин Сергей, я вижу, что Траст-Капитал ищет нового специалиста по прототипированию. Не могли бы вы прокомментировать, с чем связан ваш уход из компании. Насколько я знаю, вы и своего помощника забираете, а конфликт зрел уже давно.
И если можно, где теперь будете работать?
Заранее благодарен за ответ.

Помощник не чемодан, чтобы его забирать Были и другие своевременные предложения в количестве 1 штуки, которые были рассмотрены и отклонены по ряду причин.

Посмотрел ваш сайт Bob, мои извинения, оказывается это вы специалист по RP на Тарст-капитал
И всё-таки, чего ж уходите?
Где работать будете?

Вопросы, подобного рода, лучше обсуждать в привате....

Работа - в другой ювелирной фирме, я думаю, ещё услышите )
Специалистом себя не считаю, просто знаю немного больше других ..

Причины - разные Кстати, хорошо подмечено насчёт привата.
"Вот как-то так .." (с)

2 Народ и Рино.

Кто нибудь имеет плагин к Риноцеросу, необходимый для генерации G-кодов, т.е. RHINO-CAM модуль. На их сайте есть демо-версия, но хотца полностью рабочей. Если у кого нибудь есть инфа по этому вопросу, буду очень признателен.

здраствуйте. подскажите пожалуйста как правильно подготавливать STL в rhino для прототипиирования. при сохранении файлов rhino не выявляет ни каких ошибок. однако Magics показывает модель как кучу отдельных поверхностей. прототипиирование на perfactory. ПО станка также на этих файлах затыкается. спасибо

попробуй перед экспортом увеличить (scale) размер экспортируемого объекта х10 ... а в Маgic уменьшить его снова... иногда помогает. %))


тык лечить надо в Мейджике...

Про prefactory незнаю... а разве его софтъ не умеет показывать что будет делаться? симуляцию так сказать?

1. Необходимо убедиться, что модель является закрытым солидом...Для этого можно воспользоваться командой "Duplicate Border". Если есть открытые края то они отобразятся кривыми..или через " Properties>Obiect>Details....." посмотреть состояние объекта..
2. Вполне корректно и с хорошей сеткой создаёт STL плагин для Rhino- Techgems...
3. В любом случае необходимо использовать MagicsRP. В этой замечательной программе можно исправить практически любые дефекты STL файла. Пробулить отдельные части..Закрыть дыры..и т.д.

3D модели и stl модели в рине полность корректны( Analize->Diagnostics sel bad, dupBorder,naked edges)"все лучьше не бывает". ошибки выявляются лишь MagicsRP, разбитие на множество поверхностей порядка 40000- 70000 сшивает их последний до потери пульса, причем моего,а главное безрезультатно. может неправильно заданы настройки в рино.или  MagicsRP?

Вероятно, что в Magics, при преобразовании шелов в партишн, образуется великое множество лишних частей. Это легко проверить.
Начните "прятать" подряд эти части (в правом части экрана панель выбора и отбражения с символом очков). Как правило, "основные" детали стоят в верхних строчках...Остальное "мусор", который надо выбрать и выгрузить (File>Unload Part). Таким образом можно избавиться от "лишних" частей, а остальные пробулить..
Михаил. Пришлите мне на ящик Ваш проблемный файл ( в 3DM ). Посмотрю конкретно, в чём проблема. Тогда можно будет дать более детальный ответ-совет.

Огромное спасибо всем за помощь. Но пока что эта проблема с STL не разрешилась  Уважаемый Фокин Сергей, не могли бы указать ваш адр п\я . мне не удалось его найти, наверное уже оканчательно зависаю  :?

То Михаил.... fokin_sa(собака)mtu-net.ru
Все мои основные контакты ( Email,ICQ) указаны в каждом моём топике...Обратите внимание на панельку с кнопочками в нижнем левом углу .....

Доброе время суток.
Сергей Фокин, я отправил вам файл с 3dm на п\ я, пожалуйста если не трудно подтвердите его получение (вдруг я чего напутал) спасибо.
