Картинки вставить в сообщение можно так- на странице редактора сообщения есть подсказка
Вставить картинку .
"http//image_url"-это ссылка на изображение размещённое  на любом сайте, например на http//nm.ru/.
Обязательно снять галочку в поле"Отключить в этом сообщении BBCode".
Всё, картинка будет видна в Вашем сообщении на форуме.

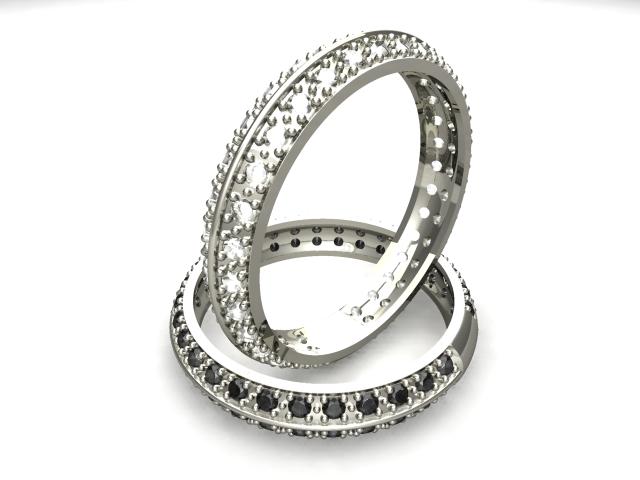

Пример прикреплённого изображенния

Моделировал в Рино, рендер Фламинго.

вот такаую структуру мне очень хочется смоделировать

ну вот...........первый блин комом.........

Не переживай. Просто надо создать себе персональный хост на nm.ru и залить туда свои картинки. Попробуй ещё раз и всё получится

Санкт-Петербургский институт точной механики и оптики – ИТМО (Технический Университет)

Россия, 197101, Санкт-Петербург, ул. Саблинская, д.14. Тел. (812) 232-4805, Факс. (812) 233-3406.

Кафедру лазерных технологий и экологического приборостроения возглавляет доктор технических наук, лауреат Государственной премии, профессор Вейко В.Д.

Ведутся работы по лазерному трехмерному синтезу объемных моделей.

Привет всем. Я тут недавно инфу нарыл. Западный поставщик
мастер-моделей сейчас в Москве производстово моделей разворачивает. На базе какой-то ювелирной компании создаётся, есть уже установка построения моделей, закуплены компьютеры и ювелирное ПО от Silicon Graphics.
Я чего их ищу, обещают модели в металле высокого качества, и на Россию
выделят всего до сотни моделей в месяц, так хочу застолбить для себя
десяточек.
Заранее признателен за информацию.
Уж больно актуален для меня вопрос.
Thanks.

[/img]

Очень интересная инфа ... Хотелось бы подробностей.
И очень интересно, что это за ювелирное ПО от Silicon Graphics...
Кто владеет более подробной информацией прошу откликнуться.
Хотя есть подозрение(на уровне интуиции), что это RP-Design....

Кто такой Rp-design или что за фирма? Телефончик бы?
Я откуда эту инфу нашёл. По западным сайтам хожу, и в одном пресс-релизе было. Кому интересно, пару картинок оттуда закачаю. Сейчас покопался в инете, нашёл ссылку  rp-design.ru Только там ничего нет кроме телефона.
:?
Они?
Территориально где находятся?

Thanks

Уважаемый Гость. Если Вам не трудно, выложите картинки или ссылку на источник информации по новой дизайн студии, о которой Вы уже писали..
Rp-design это дизайн студия. Находится в Москве. Оказывают услуги по разработке и созданию 3D моделей для прототипирования и само прототипирование на различных системах. На их сайте http://rp-design.ru/ есть контактный телефон.
Но ещё раз повторю...Я не уверен, что это они...

Насколько мне известно, к Silicone Graphics имел отношение только пакет JewelCAD. Его первая версия работала только на платформе SG, что существенно удорожало ее использование.

Здесь народ много высказывается по поводу того, что нужно снмать флажочек "Export open objects" при экспорте в СТЛ. А между прочим, тот факт, что объект Closed - сам по себе не гарантирует, что он корректно экспортируется.

корректность гарантируется только проверкой в Magics (aka родной софт для SLA-оборудования). Может, есть и ещё такие же кошерные (и при этом бесплатные) программы, но я не встречал ... cry

Господа!
Такое приятное ощущение, что все риноюзеры уже всему научились и задавать вопросы на форуме не имеет смысла...

Всем доброе время суток.
В продолжение темы о поставщике ювелирных моделей в России. Связался я
с rpdesign. Два дня с ними выяснялся. Думаю что всё-таки они. Хоть и
не признаются, но вот дали мне ссылки на то ли фото, то ли модели для
примера. Я похожие видел за бугром. По крайней мере одну точно.
Обручалку с камнями.


Но вопрос не в этом. Пока они сказали, что модели поставляют только в
виде построенной модели или отливки с неё. Ждут с февраля прихода
чего-то иного и уже модели будут поставляться только в виде
готовых мастер-моделей или прим.
Пока работают на заказ, но с середины февраля начнут поставку моделей по своим
дизайнам.
Спросил про западного поставщика. В общем сказали "без комментариев".
Не подтверждается ещё одна вещь. Я там читал о открытии европейского
домена по продаже моделей, на нескольких языках (в том числе и
русском,  чего и заинтересовался). У rpdesign только одна страничка.
Говорили вроде готовят сайт не по этому адресу. А этот внутренний.

Закажу у них пару моделей, посмотрю что получается.

В общем спасибо что подсказали, а то бы не нашёл.
Инфу я прочитал на polygon.net, там перед новым годом на неделю давали
бесплатные посещения, вот и сходил на халяву.

Интересно, а почему вызвало такой ажиотаж наличие западного поставщика в этой фирме. На мой взгляд (я живу и работаю в Израиле в области создания моделей для ювелирки лет 5-6) наличие западного поставщика не гарантирует того качества на которое вы расчитываете. Любую вещь необходимо смотреть (особенно после быстрого прототипирования. В таких вещах часто есть заморочки) например после создания моделей на машинах с прототипированием лазером в геле очень часто модели нельзя выплавлять (то есть вы не можете это пластик загипсовать и потом в печке выплавить, он просто не выплавляется а горит) А при распечатке на принтере (который напрыскивает воск по слоям ) для получения хорошего качества (что бы не было сильно выраженна слоистость) надо запускать в режиме который  требует значительных временных затрат а это бывает не выгодно и народ (кто не знает) получает слоистые модели. А в CNC не всегда может станок залезть везде фрезой (некоторые модели нельзя вырезать). Отсюда вывод надо видеть сначала трехмерну модель затем то что вышло в воске а затем результат в металле ) тогда можно делать вывод о качестве.

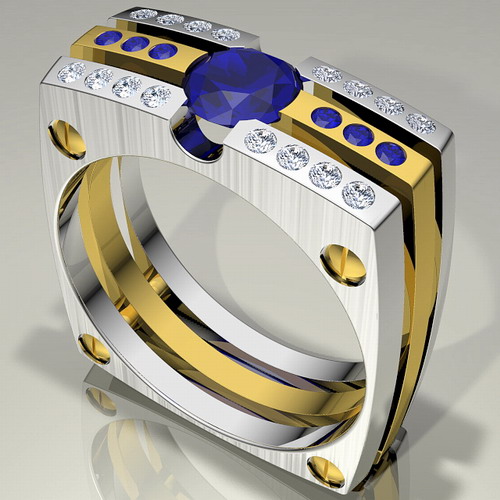

P.S. Прицепил пару моделей из наших, (чур ногами не бить за дизайн, дизайн был по эксизам заказчиков и под их камни)

С первой ссылкой из РП-дизайна можно немного повозиться ... две следующие - сущая халява особенно если использовать Techgems.

2Doctoro - кольцо Океана очень впечатлило, плавные формы, ничего лишнего, и, вместе с тем .. )
Отмоделено тоже здорово.

2Bob Сорри кольце океана убрал ... Поставил что то обычное..

Я случайно наткнулась на ваш форум. Если можно подскажите, где можно найти уроки или примеры по моделированию ювелирных изделий в Rhino.

Я думаю, что эта ссылка http://www.protowizard.com/pwmain.html ,
будет интересна всем, кто делает модели на CNC машинах

Не по ювелирке, но принцип работы одинаков.


http://sual.narod.ru/Rhino/RhinoMarineTutorial/RhinoMarine.htm
