Гвоздик с тяжелым 4.75 гр поршнем тоже гнет,  ну упирать надо так же ......не свободно рукой

А вот это правильно! !!!!!! Причем если цена- качество соблюдать, никто делать(максимум 5% попробуют) не будет закажут и все , во первых лень,  во вторых не у всех есть возможность, в третьих время, а в четвертых просто лень напрягаться)))
Но все оценят и запомнят! !!!!

Да есть в инете чертежи Руменовской педали из газового редуктора, есть педаль Вальдемара видео как работает тоже в инете можно найти, ну и само собой "лУЧШАЯ" в мире педаль Михаила Ш. вот только чертежи он скромно прячет наверное чтобы не так обидно было тем у кого он их позаимствовал (Вальдемар если кто не в курсе), ну и выкинул из нее пару ненужных на его взгляд элементов. С этим как ни странно я согласен для разных конструкций разная педаль. И в конструкции Михаила часть функций не нужна,  а в конструкции Вальдемара его педаль дает возможность получить те же настройки компенсируя недостатки конструкции, что в целом дает лучший результат (ну или похожий)

Ага я тоже так думаю.


На счет гвоздика я и не сомневался, в вашей конструкции, давить конечно надо иначе он же просто в руках прыгать будет и энергия будет отражаться. Но по сути я согласен что для работы такие характеристики штихелю особо не нужны))) Ну разве что раз в год понадобиться, в этом случае не зазорно будет и молоток в ручки взять)))))

Или другой поршень или ручку)))у меня рабочий вот 1.8гр  практически хватает на всё

А что, моим самую тонкую гравировку нельзя сделать? Это простой штихель для гравировки, а пневма должен быть универсальным инструментом.
Ты еще расскажи, что телефон должен только для разговоров быть, как проводной, а смартфоны с функциями фотографирования, вай-фай, интернетом, телевизором и пр., придумали полные придурки только для того, чтобы из глупого населения бабло сосать. К глупости человеческой я привык, но когда она исходит от людей, которых я умными считаю, это меня расстраивает...

Ну уж извиняйте, говорю о том, что видел.

Ну, это неправда. Я про свою педаль довольно подробно рассказывал, возможно, и в этой теме. Там маленький китайский клапан стоит, с небольшой переделкой. Кому нужно, найдут.

тонкой пока не видел, Вы меня можете и дураком считать,  что это изменит, ? Если пневмоштихель  это  инструмент для гравировки,  с вытекающими характеристиками..... а не пневмозубило,  все эти пневмозубила и зуботехнические пневмодолото есть и по более гуманным ценам, более мощные в строительных магазинах еще дешевле, арматуру перерубают,  они значит самый лучший пневмоштихель?

Спасибо Сергею Николаевичу за книгу)))
А то щас затопчут этот момент своим лучшим штихелем)

Olaf,

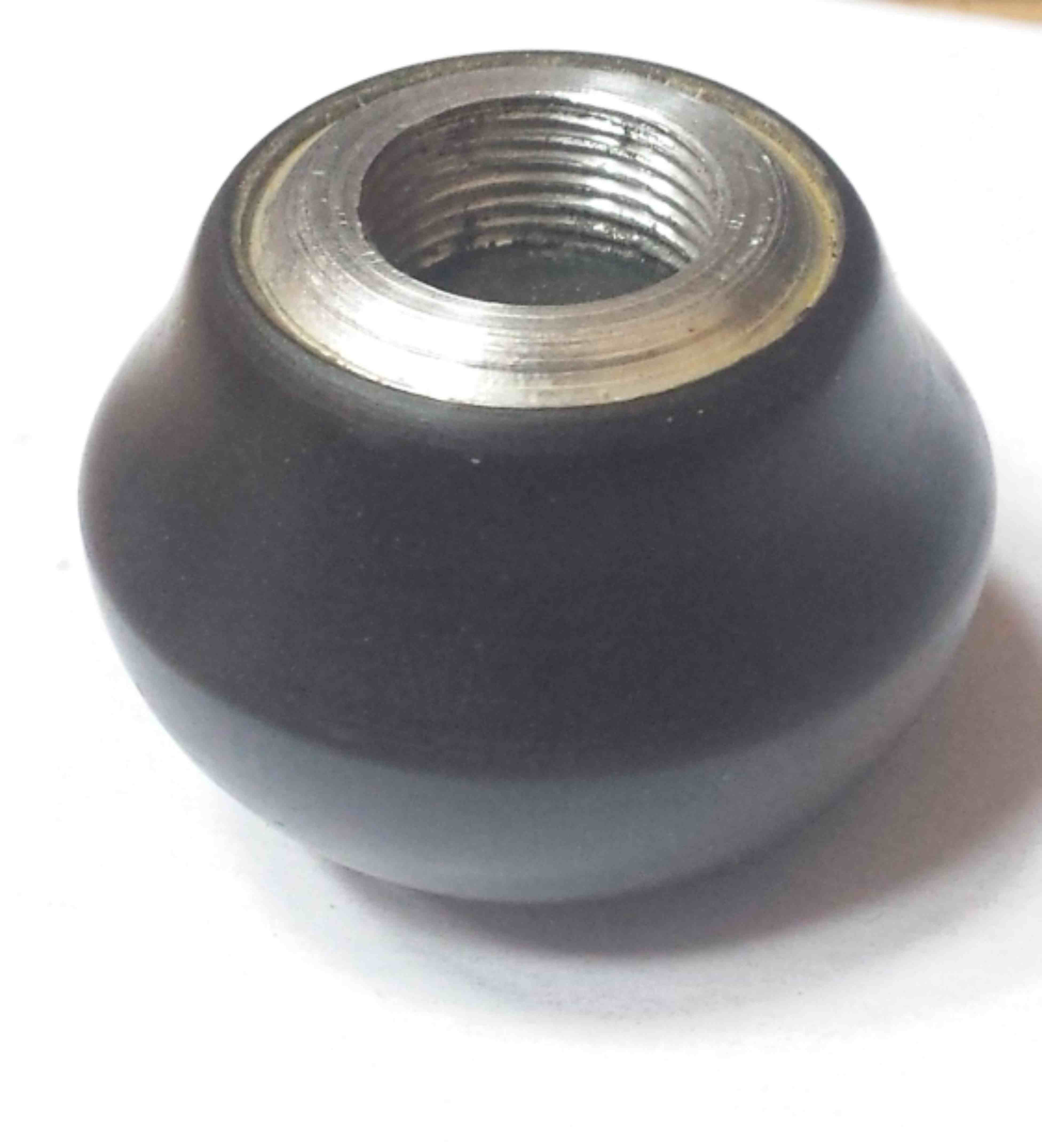

Олег, ручку уже сегодня сделал, материал эбонит.
Какие есть пожелания по длине, если все равно все размеры пересчитывать сразу сделаю, как профессионал скажет.




Сергей в гараже нашел  электродо-крапан ))))

Важно, чтобы штихель сильно длинным не был, лучше общую длину в 60-62 мм уложить. Я бы цилиндр в корпус ручки сильнее утопил.

Спасибо за совет Михаил, я думаю руки у всех разные и длина всем разная нужна и +- 2 миллиметра роли особой не сыграют, а ручка пусть лучше будет Литая массивная так сказать )))) чтобы вибрацию лучше гасить а то моя легкая деревянная руку сушит.

Павел никаких. Я сам разберусь.

хорошим людям всегда помочь в радость! ! ! Это мне Марат с Белорусии,  скинул,  вот распостраняю))) так что Константин всем страждущим знаний раздавай)))))))

Zhavoronkov,

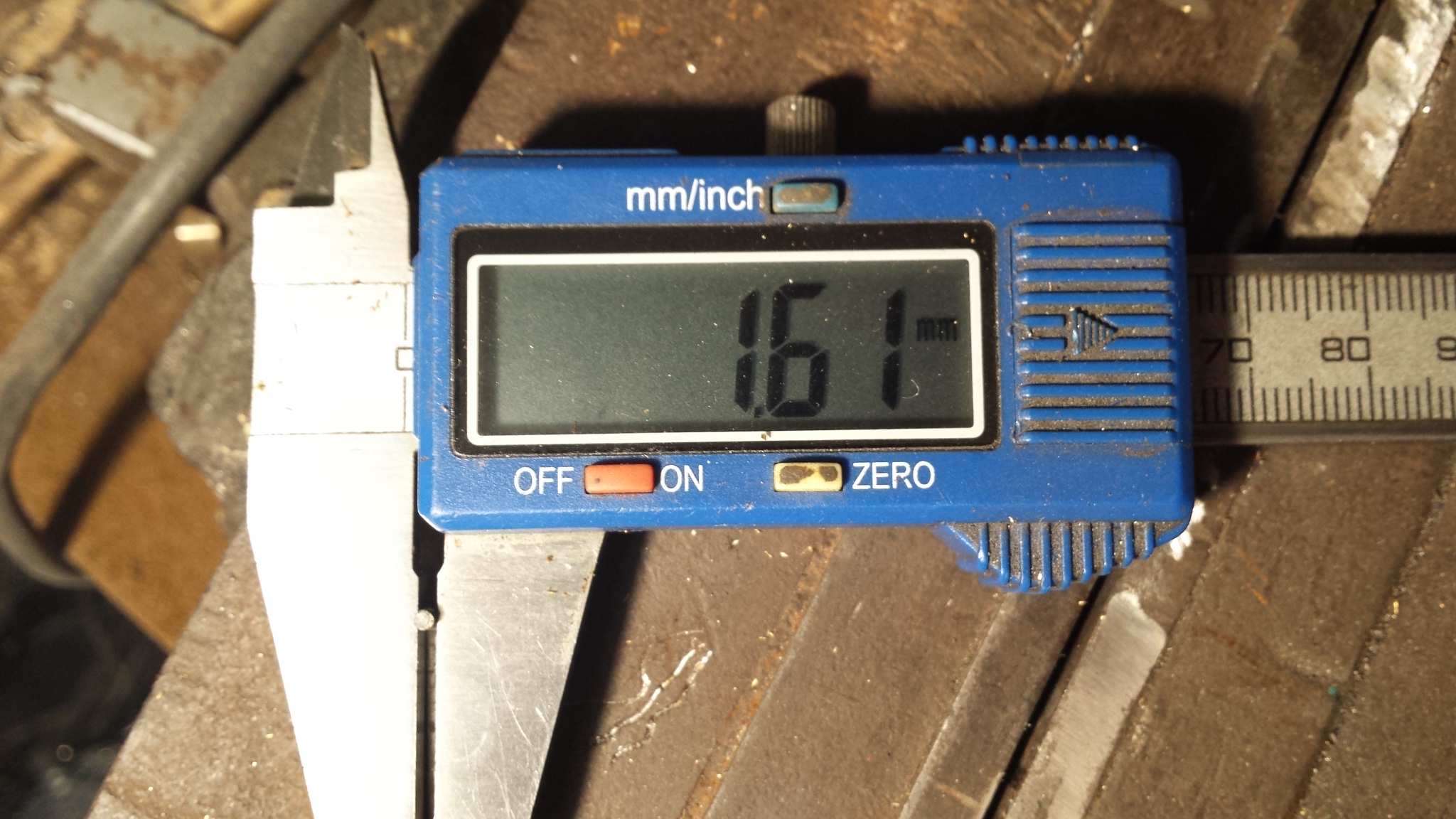

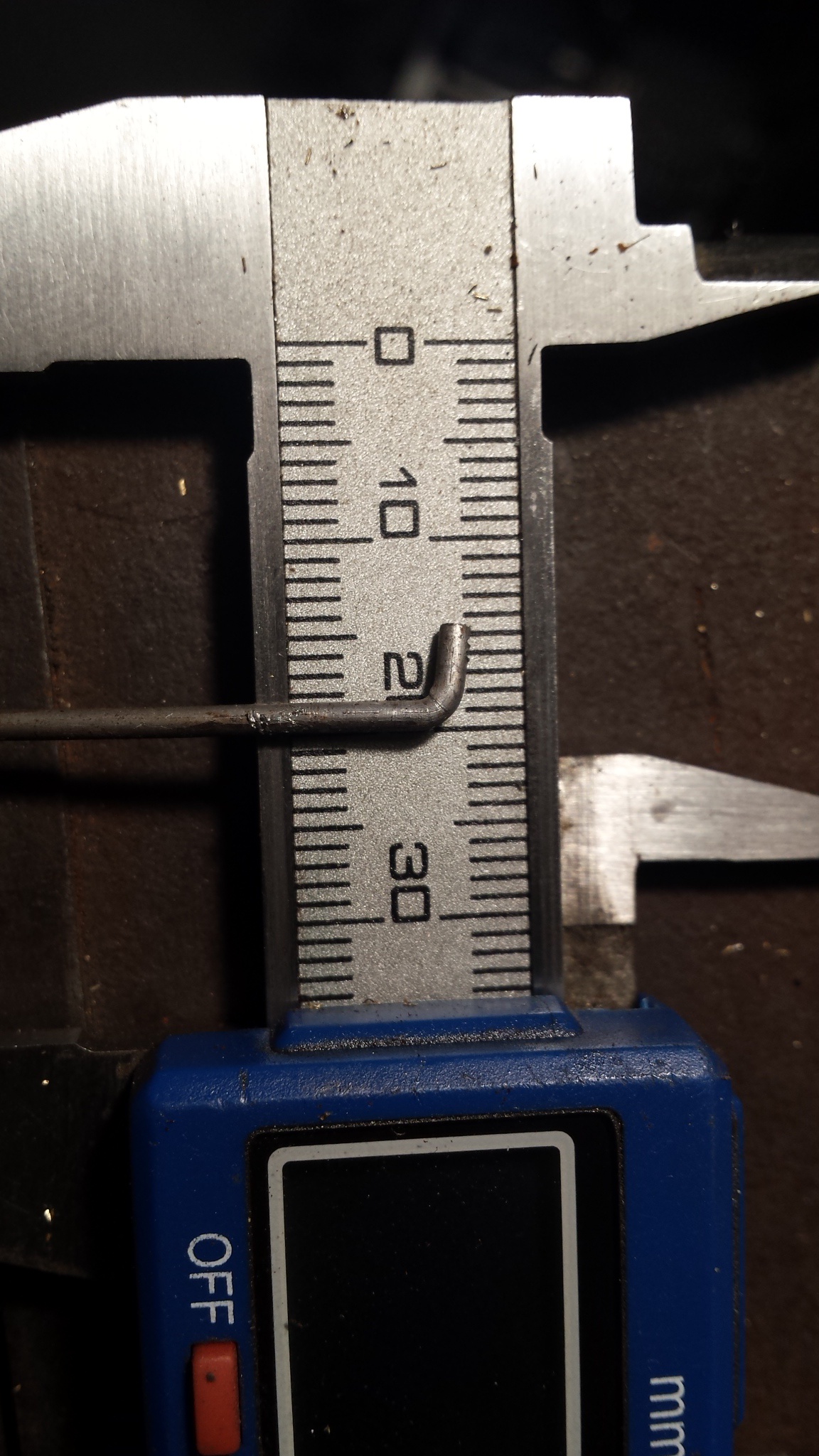

Такие же размеры))))гнул, но это так мы для смеху)))

Где то здесь был Эскиз-схема Сергея простого штокового клапана ,если полистать назад можно найти,там очень всё просто показано,немного подумать как сделать сброс остатка,подумать над материалом из которого сделать его,больше ничего не надо.У меня тож штоковый ,немного понавороченей ,но принцип где то около него. Можно сделать рычажковый самоварный и подхватить идею стрелки,но его нужно ещё продумать ,вот онhttps://www.youtube.com/watch?v=blAl5kVsscghttps://www.youtube.com/watch?v=S28sZ0aXsr0

Что ещё хочу сказать,клапан экспериментальный , в производство не внедрил,есть по нему вопросы ,но как идею исполненую в материале осуществил,как видите вполне рабочий механизм.

Vol demar,
Это я спрашивал по поводу вашего клапана. Вы за основу брали какой-то готовый клапан и его детали, или все детали с нуля?
Я просто конусы делать ненавижу, ну так делать что бы они идеально друг к другу притерты были, где-то немного ошибся и все о новому

попробую поискать схему Сергея... 200 страниц.. ух...

Ага закинем по сарафанному радиву))

John_Silver,
С нуля конечно,корпус,пробка,притёр,но появилась проблема,бронзовый корпус и стальная пробка неплохо притираются,но под натягом пружины плохое скольжение ,смазал,тогда полетела смазка в ручку,вобщем не понос,так золотуха))) пробовал корпус фторопластовый,но всё равно сколжение жёсткое,идея хорошая,кто предложит как обеспечить скольжение без смазки под натягом пружины,будет респектище
