Валера Сурик,

фаски предполагаются. покрытие там ни к чему-обдерется. а по узорам-это уж сами. потом сюда фотку, а мы заценим!..
шутку понял

диалог перешёл в обсуждение металлобработки .... за это время можно придумать новое приспособление для выравнивания цепей.

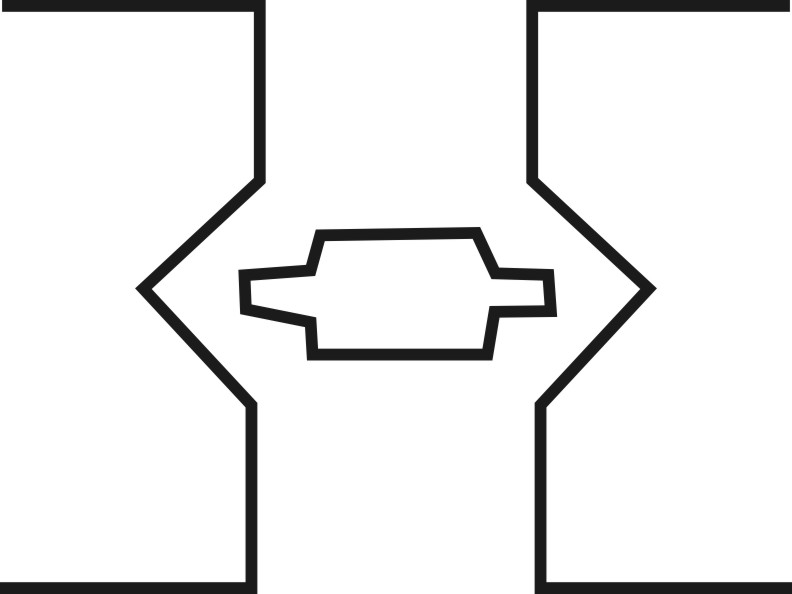

кстати у меня имеются тиски с таким профилем губок , частенько помогают с выравниванием цепей "венеция" (чужих цепей )

mmihail68,
к слову сказать, в последнее время, как только делаю итальянку, так и думаю-как бы приспособить цайзинг для этого дела. нужно что-то, что дополнительно удерживало бы грани с пайками от переворота. думаю, что это должен быть какой-то вкладыш в окно цайзинга, с профилем, как у вас на рисунке...

буквально три дня назад делали итальянку из серебра на 90 грамм. похоже, что ее неравномерно отожгли, и при выкручивании получилась кака-местами перекручена, местами недокручена. вставил в цайзинг, подкрутил винты до упора и начал потихоньку вытягивать цепь из цайзинга. и на выходе из окна рихтовал цепь, подкручивая пассатижами то против часовой стрелки, то по часовой, в зависимости от того, куда заворачивалась цепь. и так в несколько проходов. задолбался! все руки изодрал, но выправил! но очень не хватало фиксации по ребру с пайками...

делал я такое -это в никуда.узкая специализация но может и родитьса нечто я мог бы обсудить.

данила -мастер предлагал подобное-испытал на италии-работает

не универсально-не обжимает по толщине и ширине. обжимает только по пайке. и для разных размеров нужны персональные вкладыши

если не видно фото вначале темы посмотрите.

согласен на фото они и показаны.

Понадобилось 10 минут уговора фрезеровщика, и пол часа доработки дома. Зато, хоть и не универсальна, на выходе - идеал.
(Что-то не хочет картинки добавлять), но в общем так. Два куска металла, профрезерованные под профиль цепи. Затем дома сделал напильниками небольшой входной конус, отшлифовал, и готово.  Размеры выбирал так: минимальный - чуть меньше самого малого звена. Делал из-за того, что звенья получились разной ширины. Пайка цепи была встык.
Зажал матрицу в тиски - аккуратно протянул, и... ляля.

ravant,
Как-то высказывался здесь, что система с двумя болтами на сухарь, проще и надёжнее. Забираю свои слова обратно. Твоя приспособа с пружинками, всё-таки гораздо удобнее в работе и проще в изготовлении будет.  А дополнительные направляющие ролики, как я понял, будут просто прикручиваться винтами к передней крышке, при необходимости их использования ??

то, что проще в работе-это однозначно. сухари будут постоянно прижаты друг к другу в любом положении. с двумя винтами может оказаться люфт, если они не зажаты. а при протяжке цепи от вибрации винты могут слегка открутиться, что приведет к уходу размера и перекосу сухаря. это не смертельно для работы, но тем не менее...

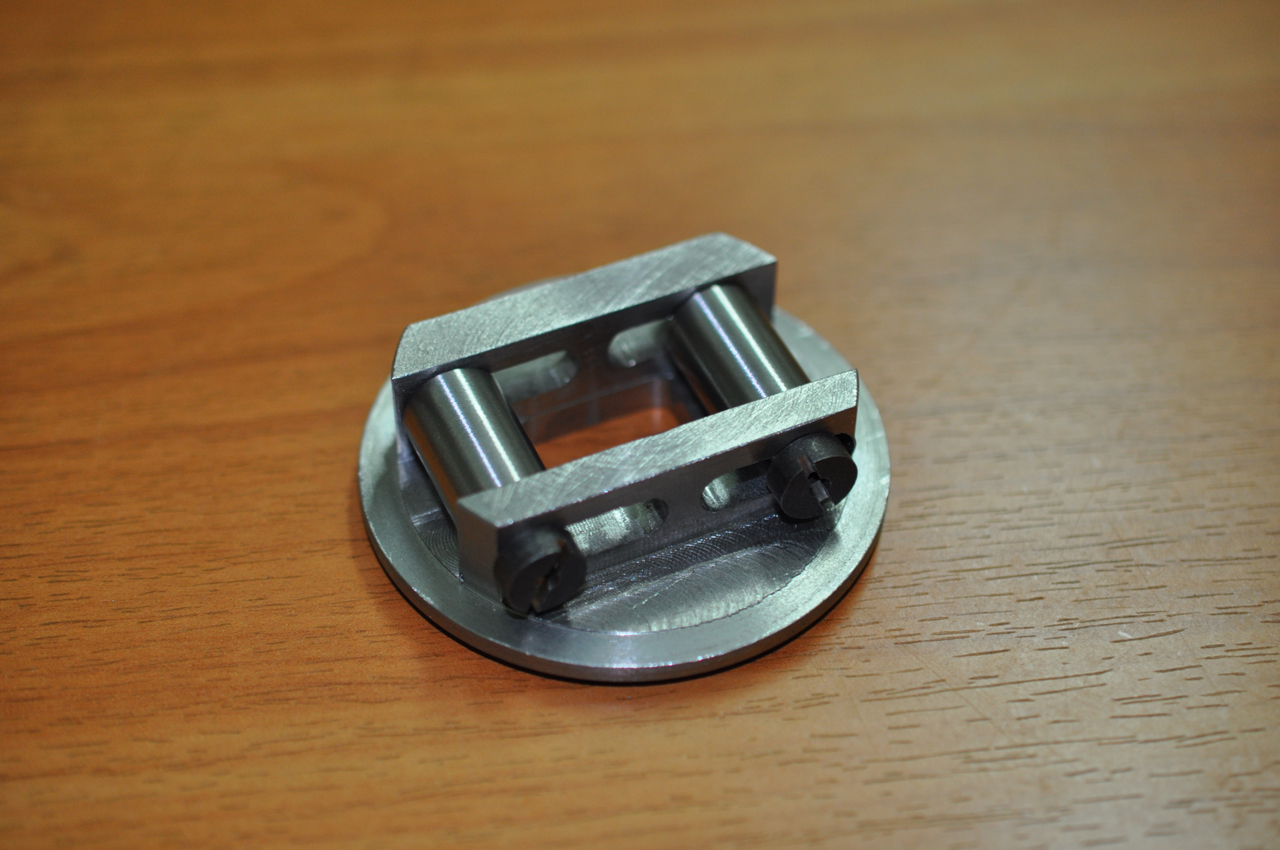

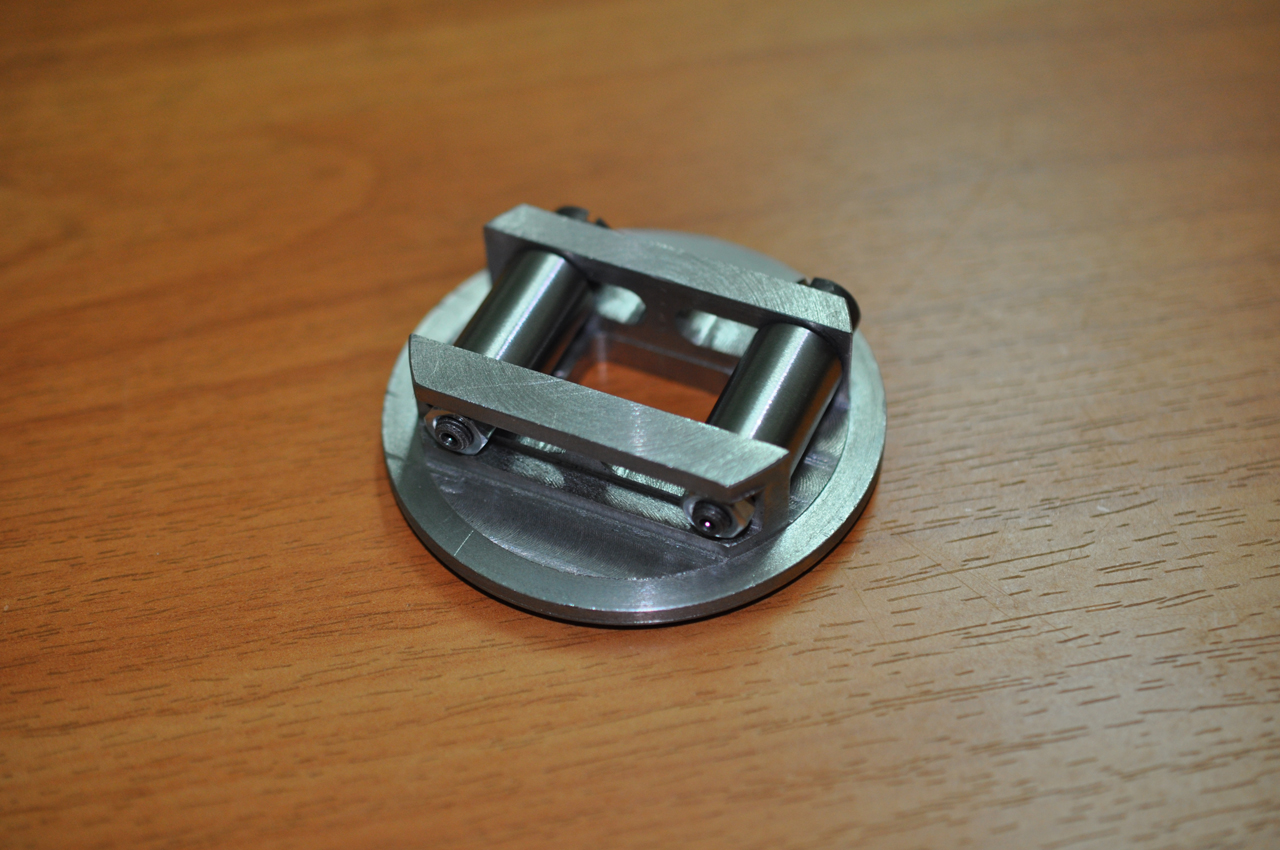

ролики будут съемными. крепление двумя винтами.
жду выхода человека из больницы, там и покажем окончательный вариант. ну или почти окончательный-там поглядим-посмотрим...

ravant,
Весь механизм цайзинга мне понятен. Но вот как ролики работать будут, и главное как их регулировать, никак не врублюсь по картинкам. Туплю наверное.

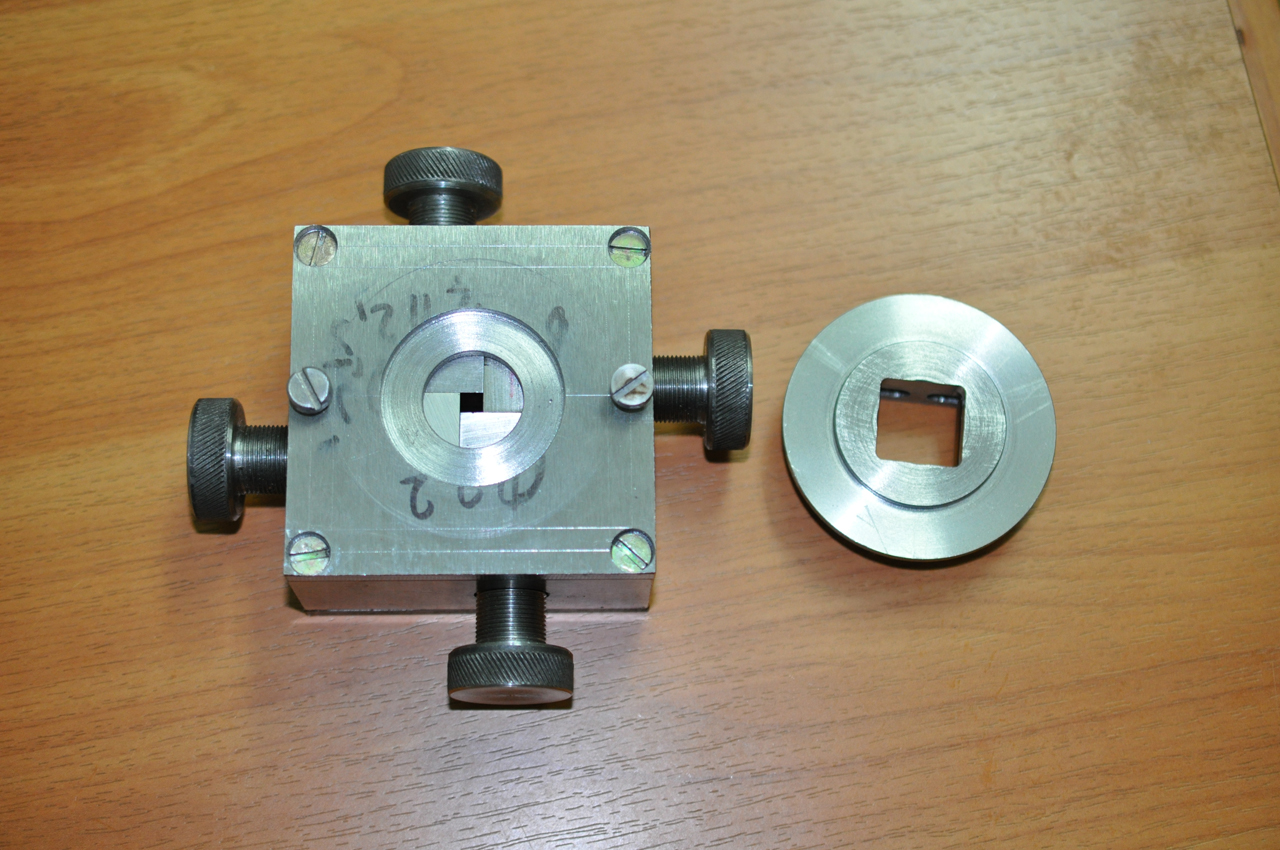

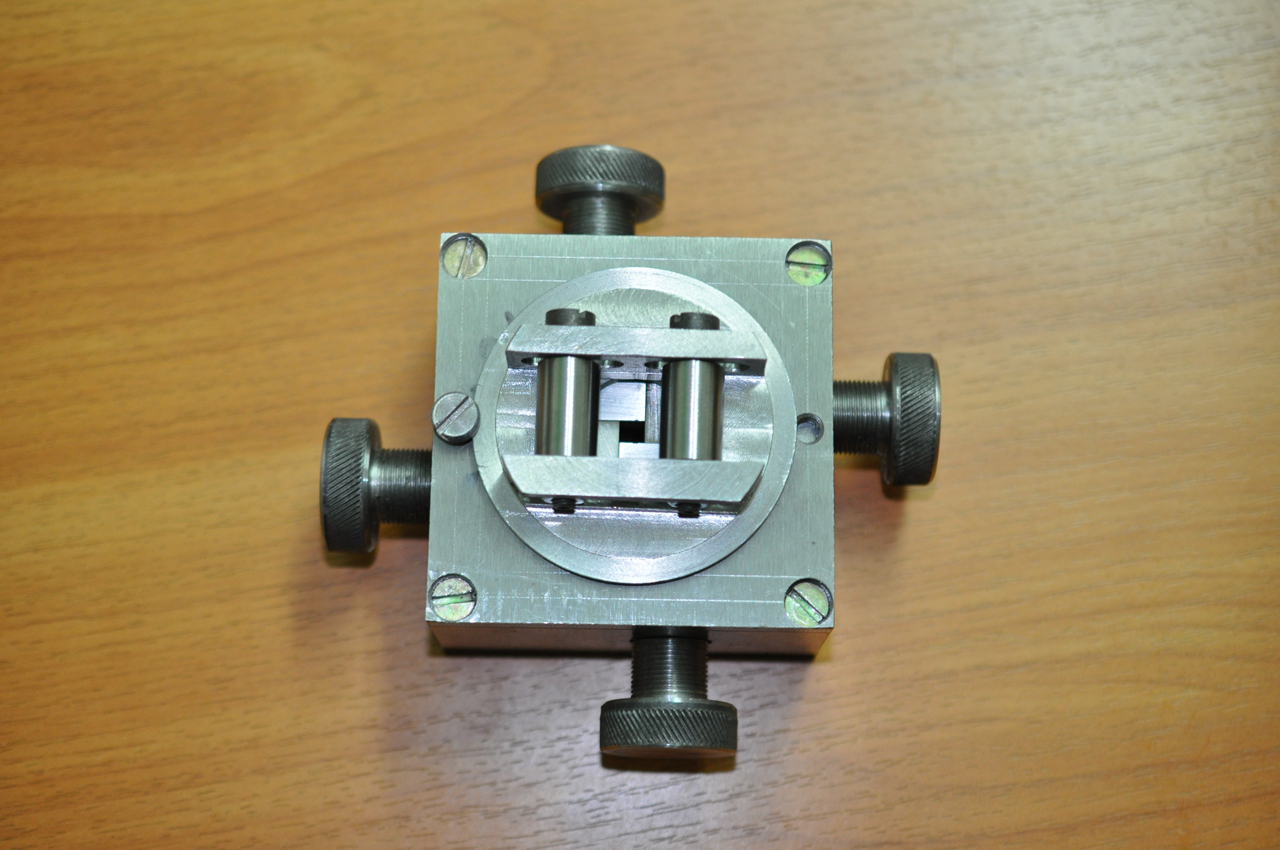

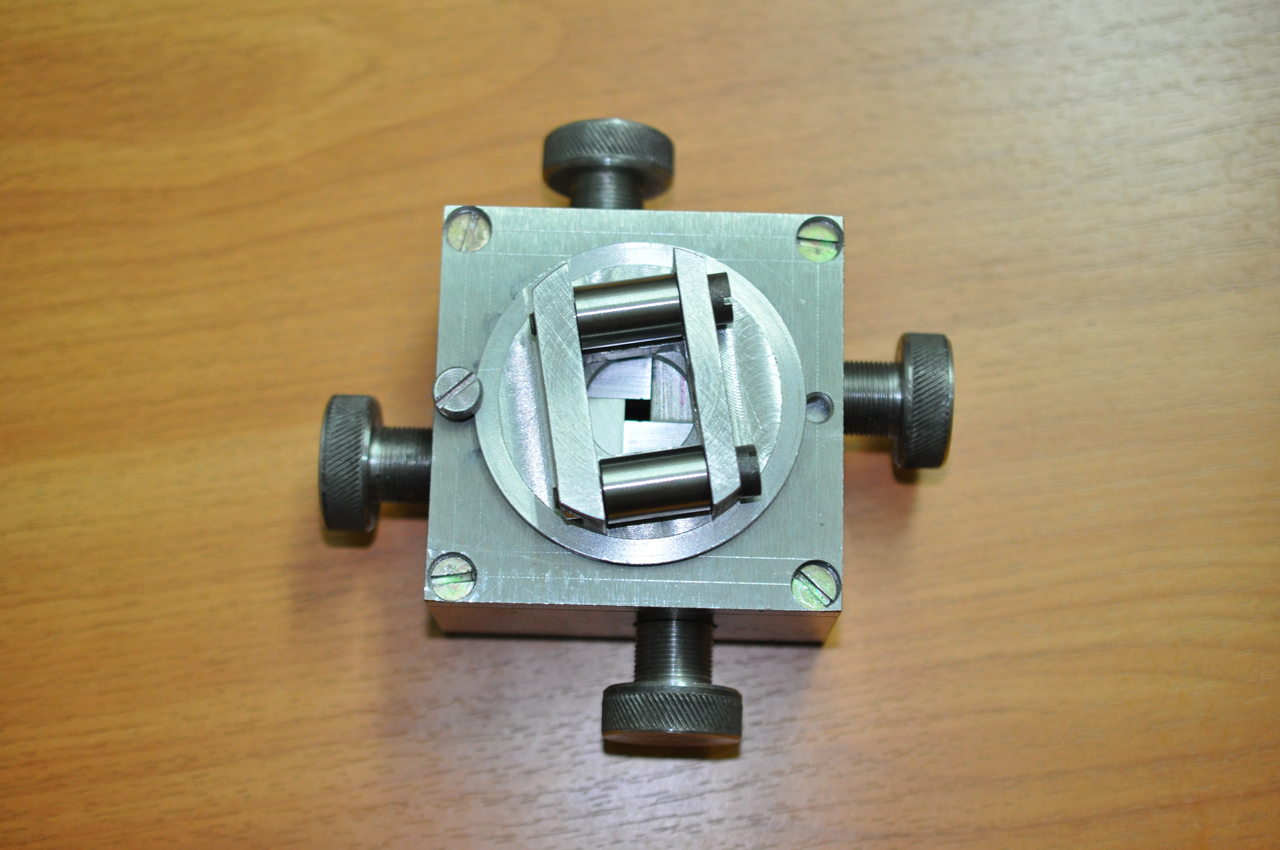

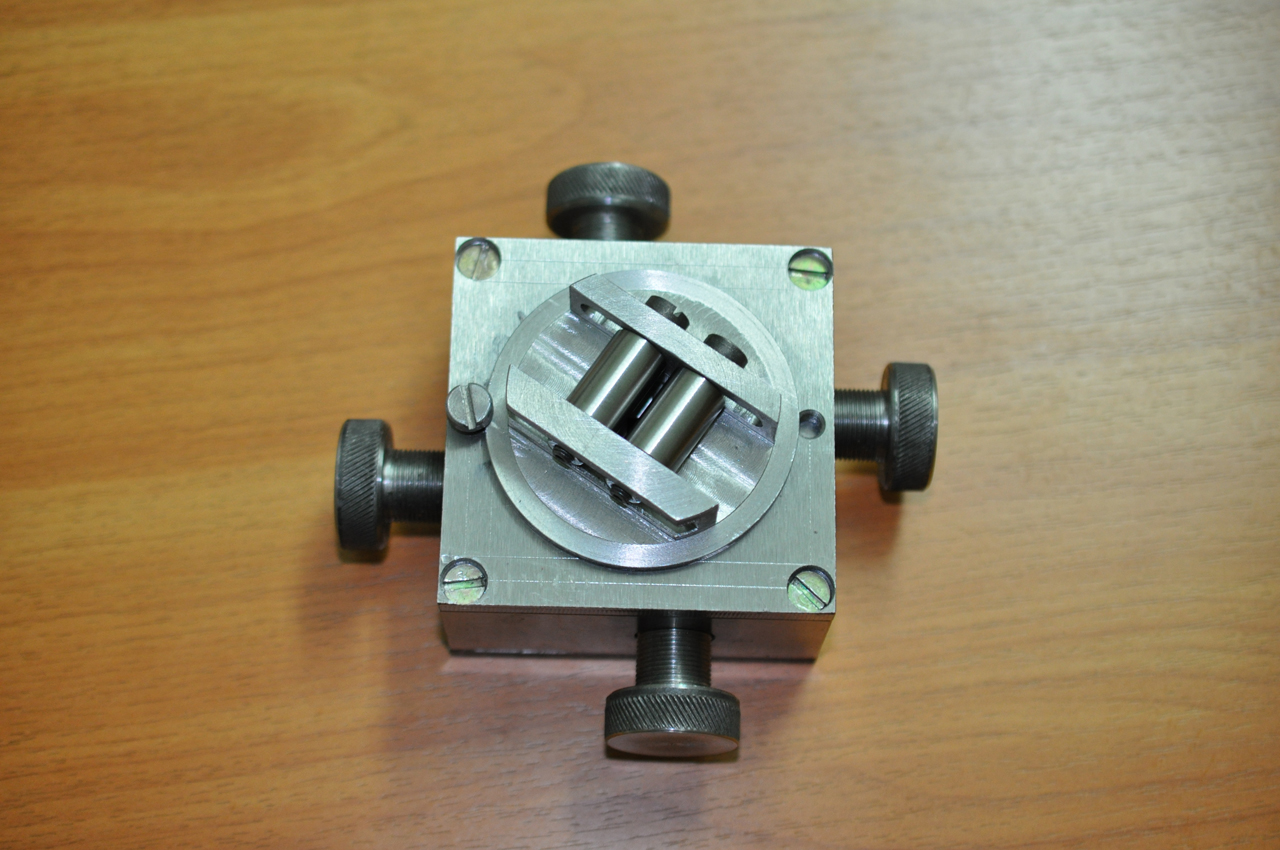

ролики будут слегка не такие, как на представленных выше картинках.

посетила меня сегодня очередная мысля... я тут обкатываю новое плетение... дергал его в цайзинге. рабочая поверхность сухарей 25 мм. т.е. сила трения при протяжке довольно сильная. и подумалось мне-вот бы при протяжке применить небольшое ударное воздействие на плоскость цепи для лучшей протяжки. плюс-можно было бы использовать цайзинг как сколоточное устройство.

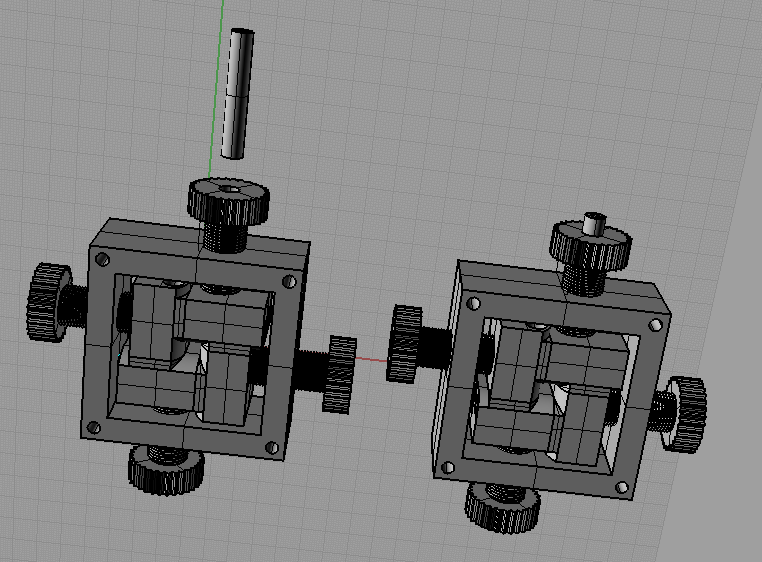

берем регулировочный винт и сверлим в нем сквозное отверстие. ставим в отверстие штифт и легкими ударами молотка производим предварительную обжимку цепию а далее уже просто протягиваем. при необходимости можно одновременно протягивать цепь и постукивать по штифту-

на основную функцию цайзинга этот штифт никак не влияет. не нужен штифт-убрали его в коробочку...

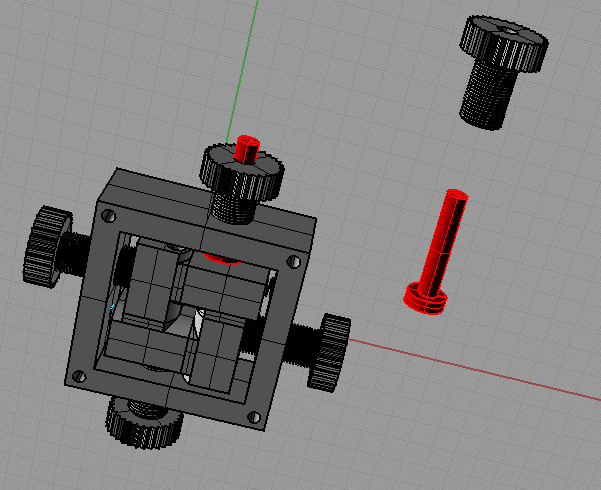

пока рисовал, в голове созрела универсальная схема-

тут ничего убирать не надо. надо постучать-постучали и работаем дальше. выступающую часть штифта сделать миллиметров пять-мешать крутить винт не будет. можно таким же образом сделать и правый винт. двух составных винтов будет достаточно для сколотки.

пысы. товарищ вышел из больницы. если не будет эксцессов, скоро будут фотки роликов.

ravant, с виду отличная штуковина, для цеповщиков незаменимая вещь. Для меня дороговато, хотя, если сравнить с Одесской штучкой, то твоя в три раза дешевле...
 А общее впечатление СУПЕР!

ай какая цаца-и что плохо(пусть кто лучше изобразит). молодец утер нос мне !!!!!!

по вопросу крепежа. на первом варианте изображен способ крепления для двух цайзингов, которые "экспериментальные", т.е. те, которые выставлялись здесь на фотографиях. второй вариант-планируемый "на поток". лапы вставляются в тиски до касания крышками губок тисков, и зажимаются. для первого варианта алгоритм такой-примерно выставляется нижний винт, задняя пластина-крышка вставляется в тиски до касания губок нижним винтом, зажимается. во втором варианте также предварительно нужно выставить нижний винт. лично для себя буду делать два винта комбинированных, как на рисунке выше-для обколотки цепей. сделаю-фото выложу.

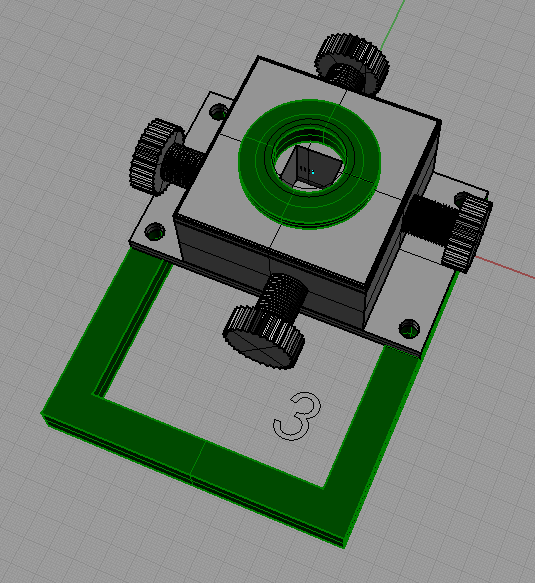

вариант номер три. нужно будет делать рамку, например из профильной квадратной трубы на 15 мм. рамка нижней частью зажимается в тиски. дополнительные затраты по работе. но нижний винт всегда будет доступен.
