Развернуть ⇓

Давно все сделано...клиент доволен)

А моно фото как получилось?

ОЙ!,ну если найду....фотографию...мож в скайпе осталась...,да как получилось...средненьки...84 все же пойдет...

Вот...нашел...

Зачет. Хорошая работа.

Господа, а подскажите: какую толщину лучше всего закладывать под горячую эмаль при проектировании моделей?!

egor_post,
Сложно вот так сказать..,много факторов влияет на толщину подложки, площадь эмалевого покрытия и его толщина....,да и какая техника тоже важно...,под клуазон одно..,выемка другое...в широких приделах...можно если проливается норм. изделие и на ,03( тонкостенные в технике русской сканной перегородки), и 0.7-1 для клуазона (с площадью неувязанного эмалевого слоя до 2см/кв.),порой мастер модели приходится переделывать....,"постреливает" на острых углах бывает...,или слой под "запил" толстый....как то так...

Серж, спасибо за ответ.
у меня пара уточнений, чтобы точно недопонимания не было.
обычно работаем с холодной эмалью и, в принципе, технология изготовления моделей отлажена.

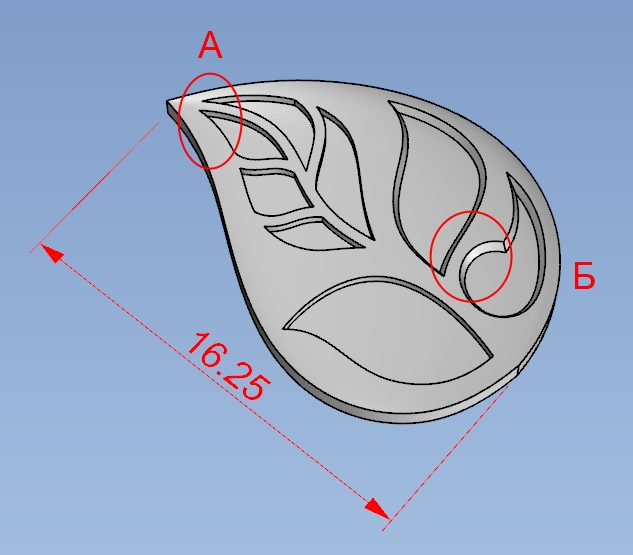

набросал модель листка - это не задание, но просто как образец для вопросов: для холодной эмали более чем рабочий вариант в любом исполнении(хоть с вертикальными стенками хоть с уклоном), только обычно чуть глубже делаю выемки под эмаль.
а вот подходит ли такой подход под горячую эмаль(хотим попробовать и хотелось бы постараться избежать проблем хотя бы с конструкцией модели, думаю мороки с самой эмалью будет предостаточно).
1) общий вид - имеет ли значение то что выемки разного размера? нужно ли стараться все делать из выемок примерно одной площади или без разницы?

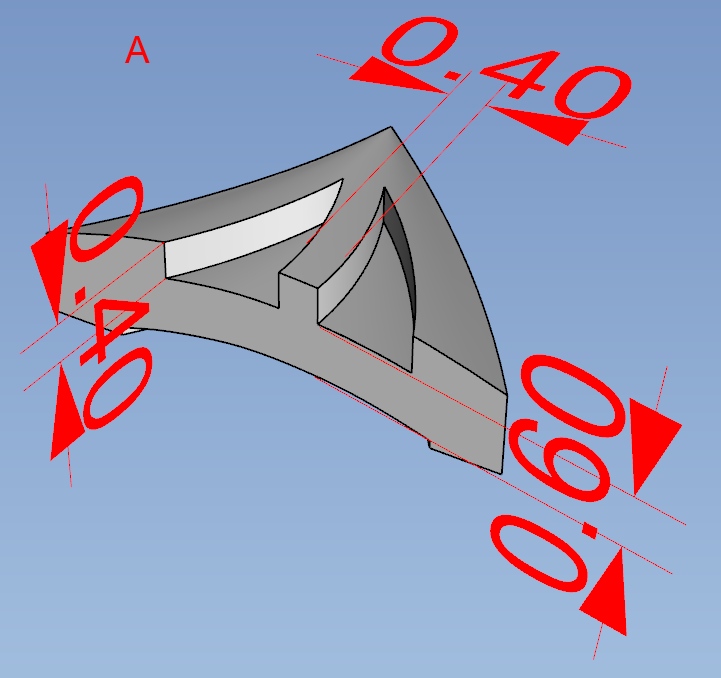

2) А - глубина выемки под эмаль 0,3-0,4мм достаточно при такой технике? перегородки 0,4*0,4 или же 0,3*0,3 при условии проливаемости - не критично для эмали?

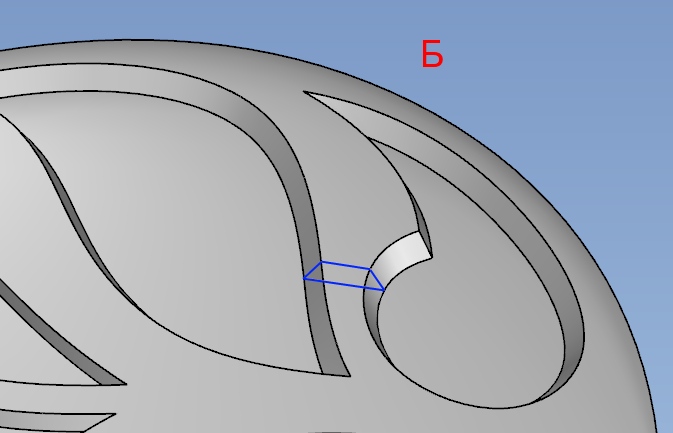

3) Б:3.1) Возможен ли профиль перегородки в виде трапеции(т.е. стенки внутри выемки скошены внутрь) - или из-за этого эмаль не будет держаться? такие стенки хороши для проливаемости на бОльших глубинах и еще их таким делает фрезер из-за конусности фрезы.3.2) допустимы ли перегородки разной площади сечения? т.е. с переменным расстоянием между выемками?



egor_post,
А разрешите вопрос:почему вы уже имея отлаженую схему с холодной эмалью,и зная что с горячей мароки и проблем больше,всё таки хотите горячую?чем это обосновано?Просто для себя мне интересно.

alex xxx,
решение, естественно, начальства, но, как я понимаю, от холодной отказываться планов нет, а вот горячая это существенно расширение рынка, золото с горячей эмалью выглядит привлекательнее чем с холодной, хотя бы с маркетинговой точки зрения!

egor_post,
А ваши эмальеры , не подскажут. Или еще нет вообще никакого опыта с горячей. Намаетесь!!! А Ваш листик тонкий! В первую очередь эмалевая подложка это жесткость. Там нужно 1,4-1,6мм. И борта должны быть вертикальные. Максимум 1-2* наружу. И закруглите острые края! Серж же говорил. А вообще, найдите хорошего эмальера! Только где его взять?  А то, что начальство захотело... Так мало ли, что им хочется!

Ну думаю проблем не будет...,все что написали не критично,на такой площади соотношение толщины подложки к борту 0.6-03 уже на грани для выемчатой,но держать должна..(лучше 0,7-0,3)а вот угол от фрезера он желателен..меньше стекло грузится...углы желательно округлить слегка..но как показывает практика на таких величинах держит нормально...тем более фреза все равно даст скругление..так что можно работать в общем и с подобными моделями под эмаль..вот высота борта как показала практика тоже не желательна выше 0.3..,здесь еще не стоит забывать..какая эмаль пойдет на прокладку..буржуйская мягкая по температуре,но огневую полировку не держит,а массе шагрень..только под механическую полировку...как вариант прокладка Дулевским фондоном поверху..,ну и чтоб "цвет" поймать заявленный..,правило есть..толще слой-гуще цвет,так что толщина актуальна...здесь как раз тоже фондон спасет опять.

egor_post,
Спасибо за информацию

Серж,
С таким углом светлый край будет! Да еще и бутерброд...

Игорь доброго вечера!,вы же мой клуазон видели?,вот у меня 0,3 борт...фондон-эмаль-фондон...,а цвет могу любой сделать..грамотно эмаль подобрать..делов то..

Здесь 0.3 борт...заваленный...простейший вариант на ширпо...,дифованая подложка,дорожка на 0.4 высота..так что цвет можно держать и яркий насыщенный,а можно и "запастэлить"...этакая акварелька))),тоже не плохо смотрится...

Серж,
Я так понимаю,что для этого бутерброда все слои должны быть равнотолщинны?Как этого добиться,насеиванием?

alex xxx,
Нижний насееваю...остальное мокрым шликером...на ширпотребе что главное!?),минимальные затраты по времени-самый ценный ресурс...время!,обЪемы..из них выстреливает себестоимость...так что остальное на глазок)))

беда современной ювелирки, как мне кажется, в том(не только конечно, но во многом) что в отрасль пришли люди, которые при нормальном раскладе никак в ювелиры выбиться не только не смогли бы, но и не должны были бы! современный монтировщик, закрепщик, эмальер и тп(всех касаается) это в большинстве своем вчерашний пекарь, асфальтоукладчик, сторож - так что нет, не подскажут.
IgIg, Серж,
спасибо вам большое!
