Оптика в ювелирке. Микроскопы, бинокуляры, лупы... , Тема для обсуждения используемых в ювелирке оптических приборов и их систем.
Пользователь
Регистрация: 08.01.2012

Сообщений: 4499
В друзьях у: 4
Голосов: 376 / 45
Приветствую! По многочисленным просьбам форумчан, создана эта тема в которой можно показать фотографии той оптики, которой вы пользуетесь при изготовлении ювелирных изделий. Обсудить интересующие вас вопросы касающиеся оптических приборов и их систем... микроскопов, бинокуляров, линз итд...
Развернуть ⇓
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
nitar1,
я предполагаю тонкий металл- как лепестки на диафрагме. По форме- чтоб ложился на донышко посадочного места в блоке с "галилеями"- сразу под призмоблоком. Мне кажется было бы классно. Можно с разными диаметрами отверстий.
А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 09.02.2019

Сообщений: 87
В друзьях у: 0
Голосов: 2 / 0
Виктор T.
Если для МБС1-2 логично, красиво получится.
Пользователь
Регистрация: 29.07.2019

Сообщений: 225
В друзьях у: 1
Голосов: 132 / 0
Сбылась мечта идиота,наконец то купил себе индустар 51 для МБС 9 ,но радость была не долгой ,оказалось что я потерял то  изначальное увеличение ,которое было с обычным объективом , мне нужно максимальное увеличение ,а теперь его нет ,кто подскажет какие окуляры теперь заказать? Сейчас  стоят 8х
Пользователь
Регистрация: 02.03.2015

Сообщений: 4854
В друзьях у: 6
Голосов: 539 / 9
admaster,
А есть выбор? На девятку идут 6х/8х/12,5х/14х. Других нет.  Если правильно помню, с индустаром увеличение снижается раза в два. Т.е. достигнуть кратности увеличения в 57,5 раз даже с 14х не получится (будет 50).

С другой стороны, как можно было работать на 57? Поле зрения же 2.9 мм, это если только проверять результаты работы.
Пользователь
Регистрация: 29.07.2019

Сообщений: 225
В друзьях у: 1
Голосов: 132 / 0
Sd768,
Не знаю каким было увеличение,но работал в двух режимах ,на барабане номер 2  и иногда для тонких работ переключал на 4  , теперь  буду заказывать окуляры 14/5 х
Пользователь
Регистрация: 02.03.2015

Сообщений: 4854
В друзьях у: 6
Голосов: 539 / 9
admaster,
так общее увеличение и будет 2 на барабане, 8 на окулярах - 2х8=16х (32 на 4ке).

Если индустар уменьшает кратность барабана в два раза (или 2,7 - не помню), то на 4ке будет 4/2*8=16. Можно просто работать на 4ке на барабане.
Лучше купить и 12,5х и 14х, у меня вообще коробка окуляров (штук 50) разных лежит, на всякий случай.
Пользователь
Регистрация: 29.07.2019

Сообщений: 225
В друзьях у: 1
Голосов: 132 / 0
Sd768,
Спасибо за совет,значит куплю разные окуляры
Пользователь
Регистрация: 29.07.2019

Сообщений: 225
В друзьях у: 1
Голосов: 132 / 0
Всё время недоумевал ,почему гравёры на монетном дворе работают на  МБС по старинке,с штатным объективом и подсветкой ,думал может всеобщая разруха и нищета  госпредприятий после 90-х ,а теперь понял ,что лучше штатного объектива ничего нет, сегодня опробовал окуляры 14х с индустаром 51 ,но никакого особого увеличения не получил,,а даже наоборот,если на барабане 2 ,то ещё можно работать,а если 4 ,то вся чёткость исчезает ,аж глаза заболели , вобщем для микро-гравировки индустар не подходит ,может на МБС 10 эффект будет другой ? Не знаю,но поставил старый объектив
Пользователь
Регистрация: 02.03.2015

Сообщений: 4854
В друзьях у: 6
Голосов: 539 / 9
admaster,
я для обрисовки эскизов использовал ОГМЭ-П (МБС-1 без кратности 4 и 1) и МБС-1 от ЛОМО с И-51, особой разницы с МБС-10 и 190м объективом не вижу. Единственное, у меня И-51 стоял не повернуто, а обычно.
Пользователь
Регистрация: 29.07.2019

Сообщений: 225
В друзьях у: 1
Голосов: 132 / 0
Sd768,
Да ,вот про перевёрнутость тоже слышал , только не понял как это сделать,сами линзы перевернуть,или сам объектив развернуть другой стороной и вообще ,как должны стоять линзы ,выпуклой стороной к предмету гравировки или к микроскопу?
Пользователь
Регистрация: 02.03.2015

Сообщений: 4854
В друзьях у: 6
Голосов: 539 / 9
admaster,
с таким переходником:

http://www.jportal.ru:443/forum/forum76/topic14654/message258215/
Пользователь
Регистрация: 25.11.2012

Сообщений: 39
В друзьях у: 0
Голосов: 4 / 0
Подскажите кто-то ремонтировал трещетку (трансфокатор) переключения увеличения на микроскопе мбс-1, может кто сталкивался с такой поломкой как правильно ремонт сделать? Барабан свободно летает и не держится на месте.
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
dimonoma,

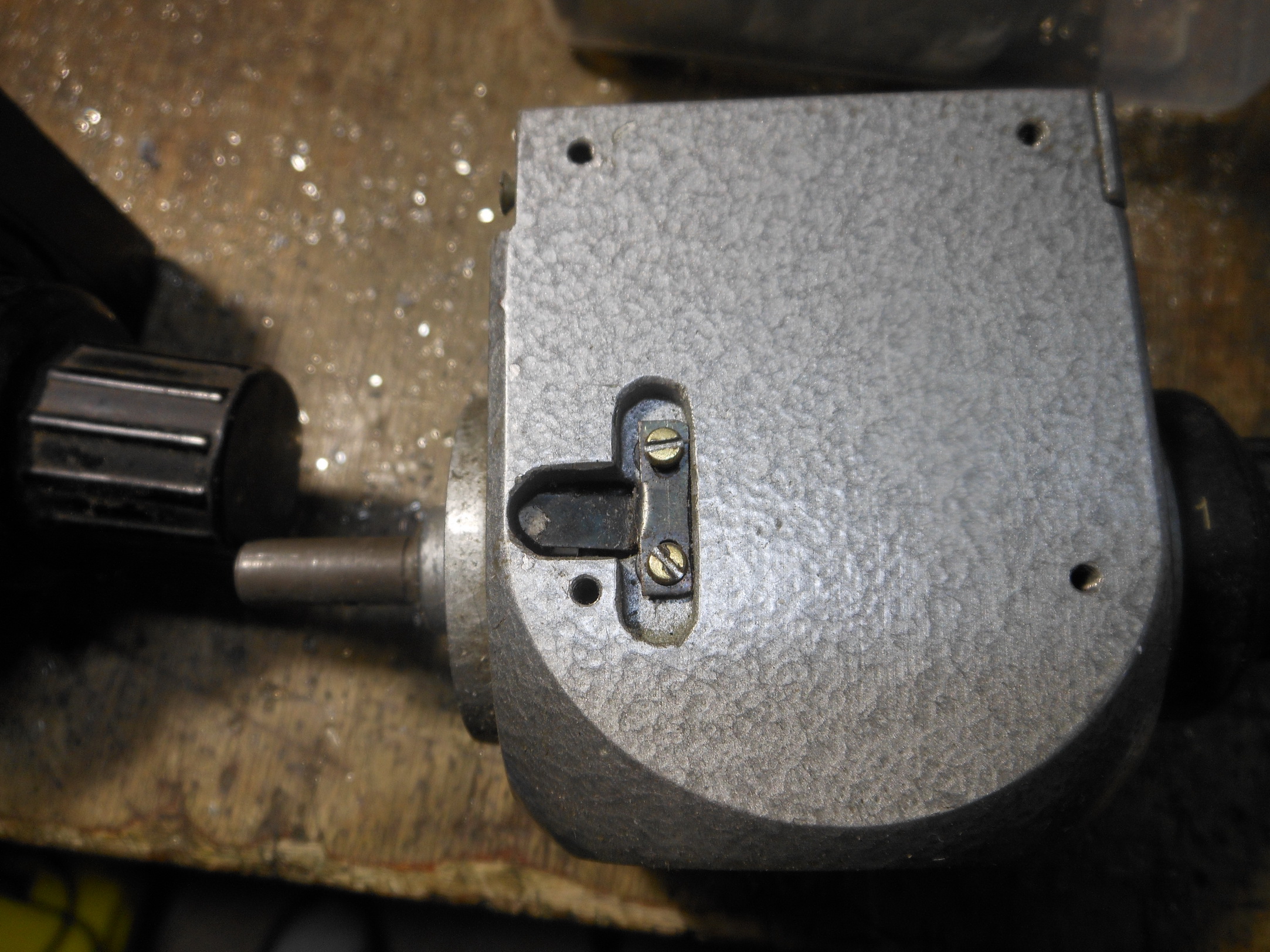

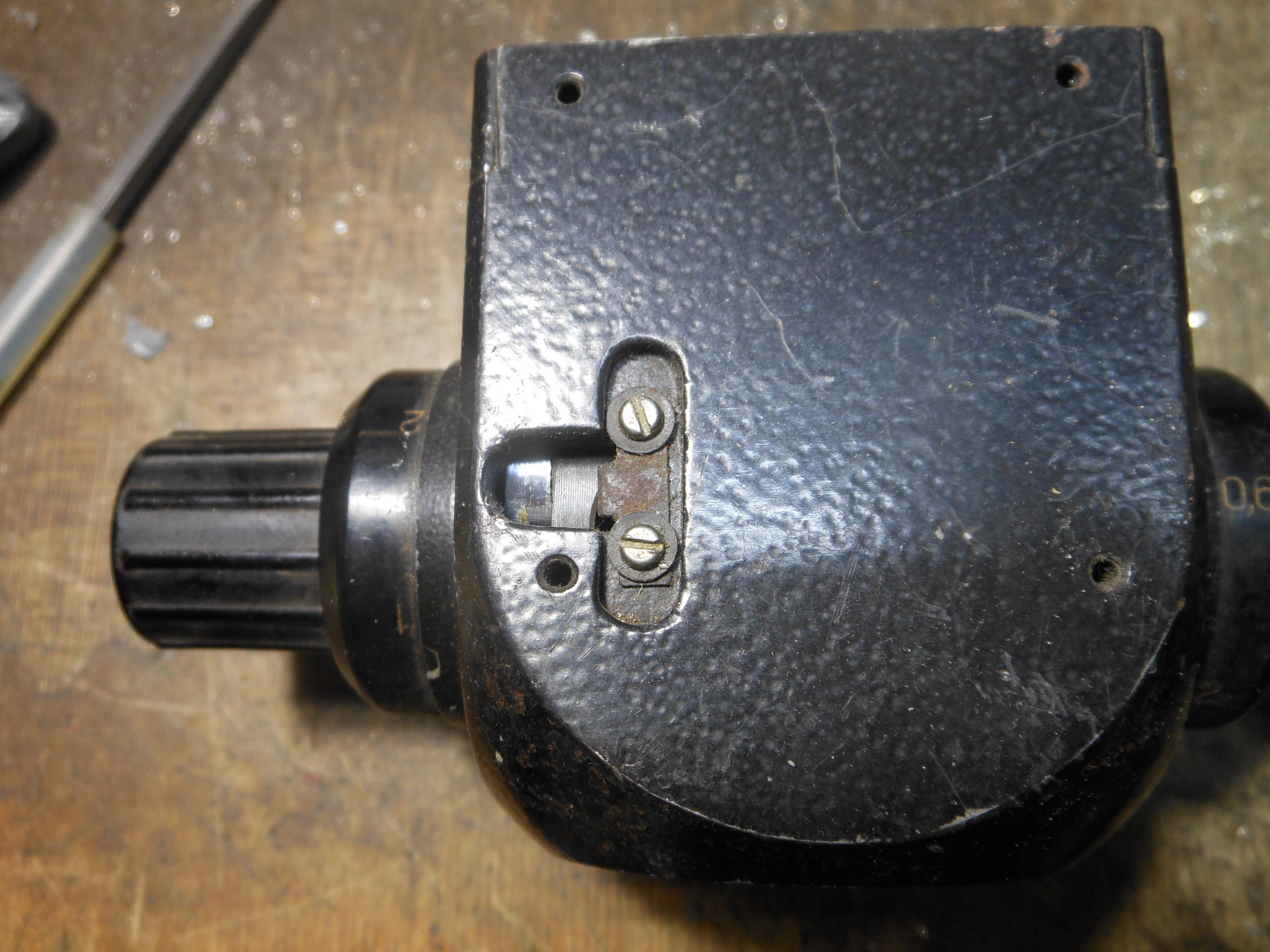

Весьма распространённая поломка. Варианта, как догадываетесь - два и оба правильные.

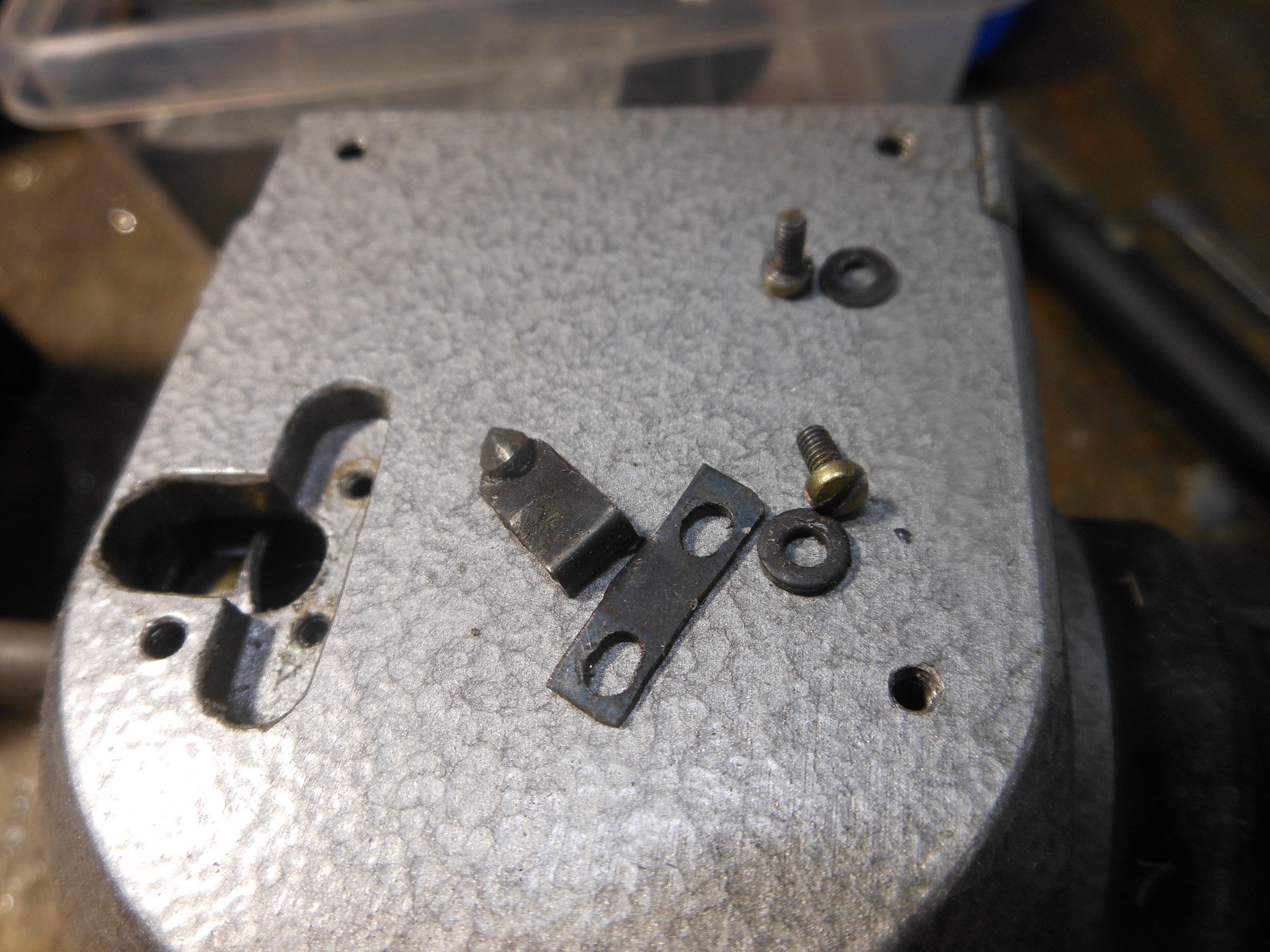

Я делал эти пружинки из рулеточной стали и пружинной бронзы БРБ 0,4 мм.
Под пружинку подкладывается шарик от подшипника, не помню точно, кажись 4 мм.
Изменено: Olaf - 16.11.2021 21:46:03
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Пользователь
Регистрация: 25.11.2012

Сообщений: 39
В друзьях у: 0
Голосов: 4 / 0
Большое спасибо буду действовать.
Пользователь
Регистрация: 25.11.2012

Сообщений: 39
В друзьях у: 0
Голосов: 4 / 0
Дело было решено таким образом тонкий лист не нашёл в квартирных закромах но, взял пружинку пневмоштихеля скрутил и на ура держится щелчки происходят отлично плавно Ещё раз спасибо.
Пользователь
Регистрация: 25.11.2012

Сообщений: 39
В друзьях у: 0
Голосов: 4 / 0
Вот ещё пар фото
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
Цитата
взял пружинку пневмоштихеля
 thumbup2   Браво.
Позвольте полюбопытствовать, от какого пневмоштихеля?
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Пользователь
Регистрация: 25.11.2012

Сообщений: 39
В друзьях у: 0
Голосов: 4 / 0
Приобрёл в Китае копию пневмоштихеля и начал переделывать под систему Вальтмана выточил фторопластовые поршни собрал воедино авто компрессор и педаль, пружин набрал и методом проб и ошибок подбираю силу удара и длину хода поршня. Как то так
Пользователь
Регистрация: 30.12.2019

Сообщений: 31
В друзьях у: 0
Голосов: 3 / 0
Доброго дня всем! Достался по случаю МБС 9 с коротким фокусом. При просмотре изображение выглядит "подушкой". Кто то может подсказать почему так? И еще вопрос - как снимается объектив на нем. Окончательно еще не отдали, поэтому не хочется методом проб и ошибок курочить.
Пользователь
Регистрация: 20.03.2011
Откуда: крым

Сообщений: 2467
В друзьях у: 9
Голосов: 160 / 6
Romulus,
Объектив на резьбе - просто открутить.
