Доброго времени суток.
Отлил я свои первые серебряные "кошечки"(ты мол на кошках иди тренеруйся). Чистоту + бескислородную медь сплавил в тигле-чаше.
2 раза по 30г. Итого 60г. Дальше две плюшки отправились в  графотовый тигель где были разогреты до 1030 градусов и залиты в опоку. Температура опоки 450 градусов. Все получилось, все пролилось - ура!

Ну, это вступление... А теперь вопросы:)

Как долго нужно держать ваккум включенным? Я за секунду до заливки включил и с минутку подержал. Правильно ли это?

При полировке "кошечек", на полированой поверхности, проступают пятна меди. Я так понимаю что это глубокое окисление. Убрать его очень проблемно. Больше получалось механически чем травлением. Механически стирается слой в котором окислелась медь - дальше все чисто и блестит. Но много тереть:( Травил в лимонной кислоте при 80 градусах, полировка и еще разок кислота + полировка. Иногда помагало:)

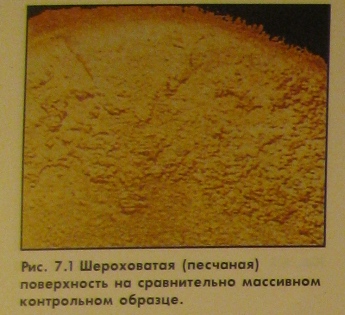

Температуру заливки серебра в следущий раз уменшу. Так как были газовые поры (не много но были). Но пока не решил на сколько. Посоветуйте пожалуйста опираясь на личный опыт?
Опока 50Х80.

Что делать с стояком елки? Там ведь серебро нахваталось кислорода. Переплавить под толстым слоем буры?
