Добрый день! Подскажите кто что думает, Проблема литья массивных изделий в месте литника. Сейчас брак корпуса от часов весом 100гр из красного золота. Лью на индутерм, t метала 1020  t опоки 500. С мелкими изделиями до 20 гр проблем нет, а как крупное так подобный брак. Пробовал опоку понижать до 350 и метал до 1000, примерно один и тот же брак. Поверхность в месте крепления литника похоже на пемзу.

Тепловой узел получился не в прибыли, а в изделии. Надо поместить внутрь корпуса  прибыль-шарик, или имеющ уюся у вас прибыль надо укорачиват,приближая к изделиюь. На счёт золота не знаю, но подобное изделие из мнц отливается и на 200градусах без проблем.

Центральный литник может потоньше сделать.

да он, собссно вообще не нужен, пиание по "ушам" вполне достаточно

antonjanik,
Это явная усадка! Нужно ставить прибыль! На больших деталях прибыль обязательна!

У меня на толстых кольцах была такая же проблема, пока не перестал ставить прямой центральный литник.

antonjanik,
 Мое мнение перегрет металл. Мы льем на Шульхайтсе, смысл и принцип работы ясно-понятно тот же. Опока для таких штук 530 плюс пару минут перед установкой в машину. А вот температура металла 900-930. Плюс питающий литник не многим толще того места куда он подходит. Тут литник забирает металл на себя при застывании и получается такая борода. Нет смысла жестоко скидывать температуру опоки не особо меняя температуру сплава.

70% успеха- это правильная ЛПС, подведённая туда, куда надо. Потом уже температуры, циклы прокалки, пропоции воды, мощность вакуума и т.д.

antonjanik,
а воск в муфеле выжигаете или опоки проходят паротопку?
че-то для усадки слишком дофига, хотя конечно и такое бывает.

Да в муфили! все как положено по тех карте.

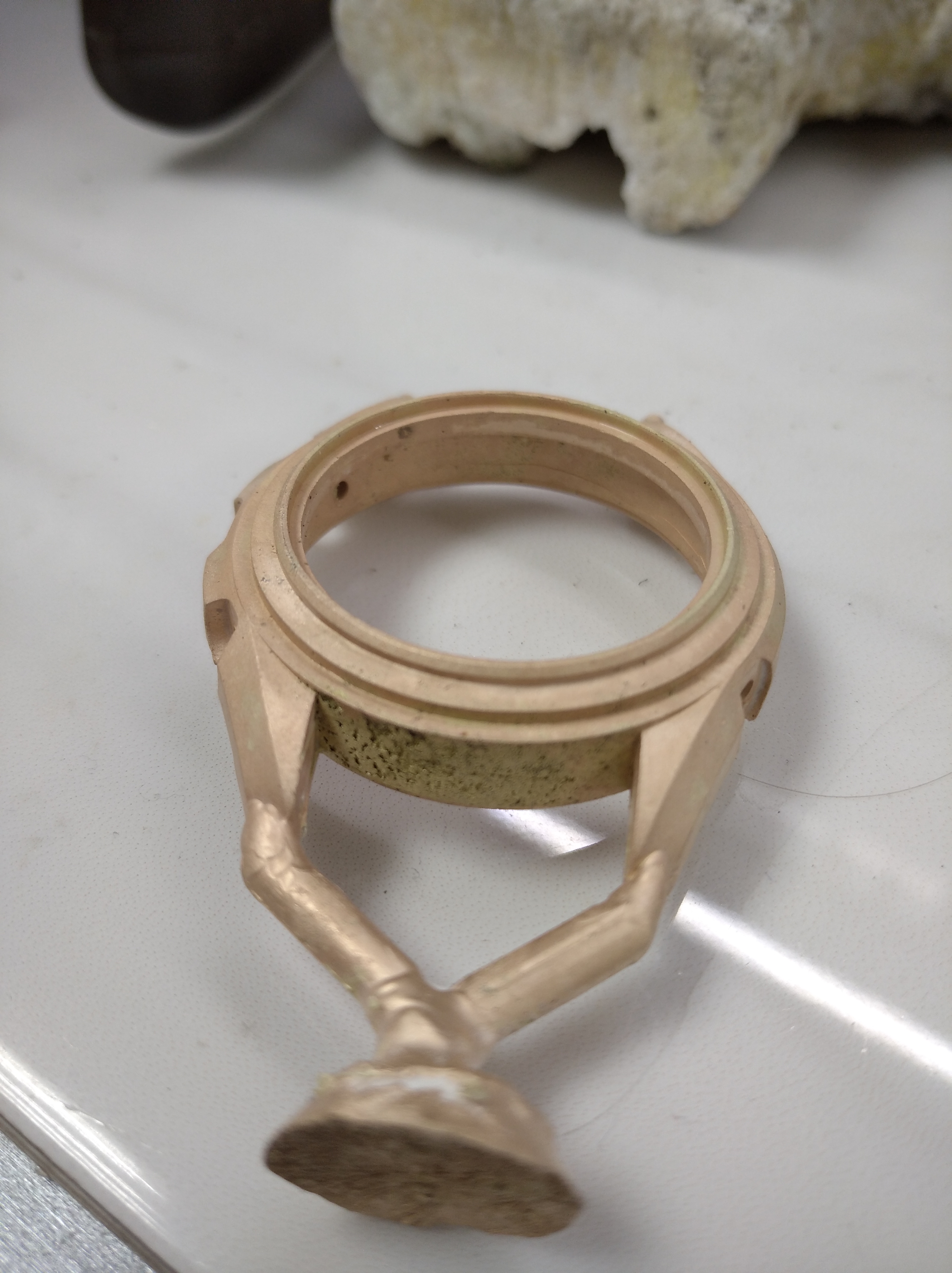

Отлил через уши. Тож самое получилась. А не подскажите насчёт прибыли, как лучше сделать

antonjanik,
на фотках плохо видно, по похоже, что у вас усадочные раковины.
Я бы попробовал еще понизить температуру опоки. Градусов до 270-300.
Вообще, можно "поиграться" с температурами.
Понизить температуру опоки, поднять температуру металла.
И еще.
Судя по фоткам, цвет металла какой то странный, не похож на золото.

2 Первые полки цикла прокалки напишите. И судя по всему воск феррис модельный?

Цвет металла из за освещения

Воск в первом случии модельный зелёный, во втором инжекторный, но брак одинаковый


149-2
371-2
482-2
732-4
От полки до полки поднимается за два часа

Лигатура какая? в количестве металла видимо ограничений нет по весу?

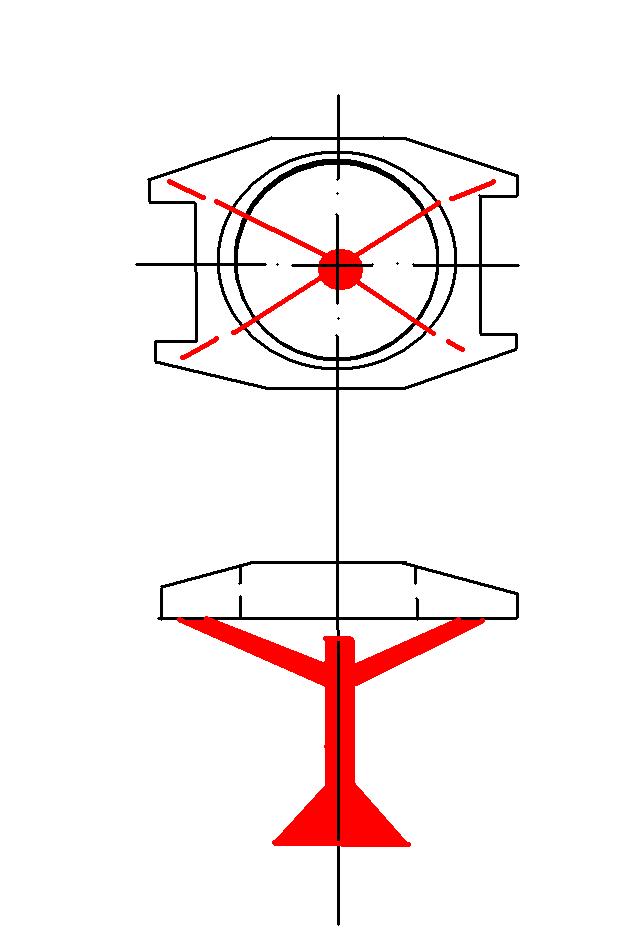

BALOO,
Это слишком правильно
Я бы втупую в восковке сделал бы лишние.
Если металл не жмёт.
Пока.
Олег.

я всегда жалею монтировку и сокращаю вспомогательное время.. чем проще постобработка- тем лучше для всего производственного цикла

Спасибо большое буду пробовать!!!

усадочные?
а никого не настораживает что  раковины и грязь ровнехонько между ушами?
