Развернуть ⇓

Sol,
Настораживает! Тоже подумал.

Sol,
я думаю , на это все обратили внимание.
Усадочные поры. У него литник застывает раньше чем сама отливка.

uvrigel,
тогда получается предложенный выше "центровой" тип  литниковой системы не должен сработать,  а он, скорее всего,  поможет... подождем   новой отливки

если автора темы не затруднит  ознакомить нас с результатом

Присоеденюсь, также интересно.
Спасибо.
Пока.
Олег.

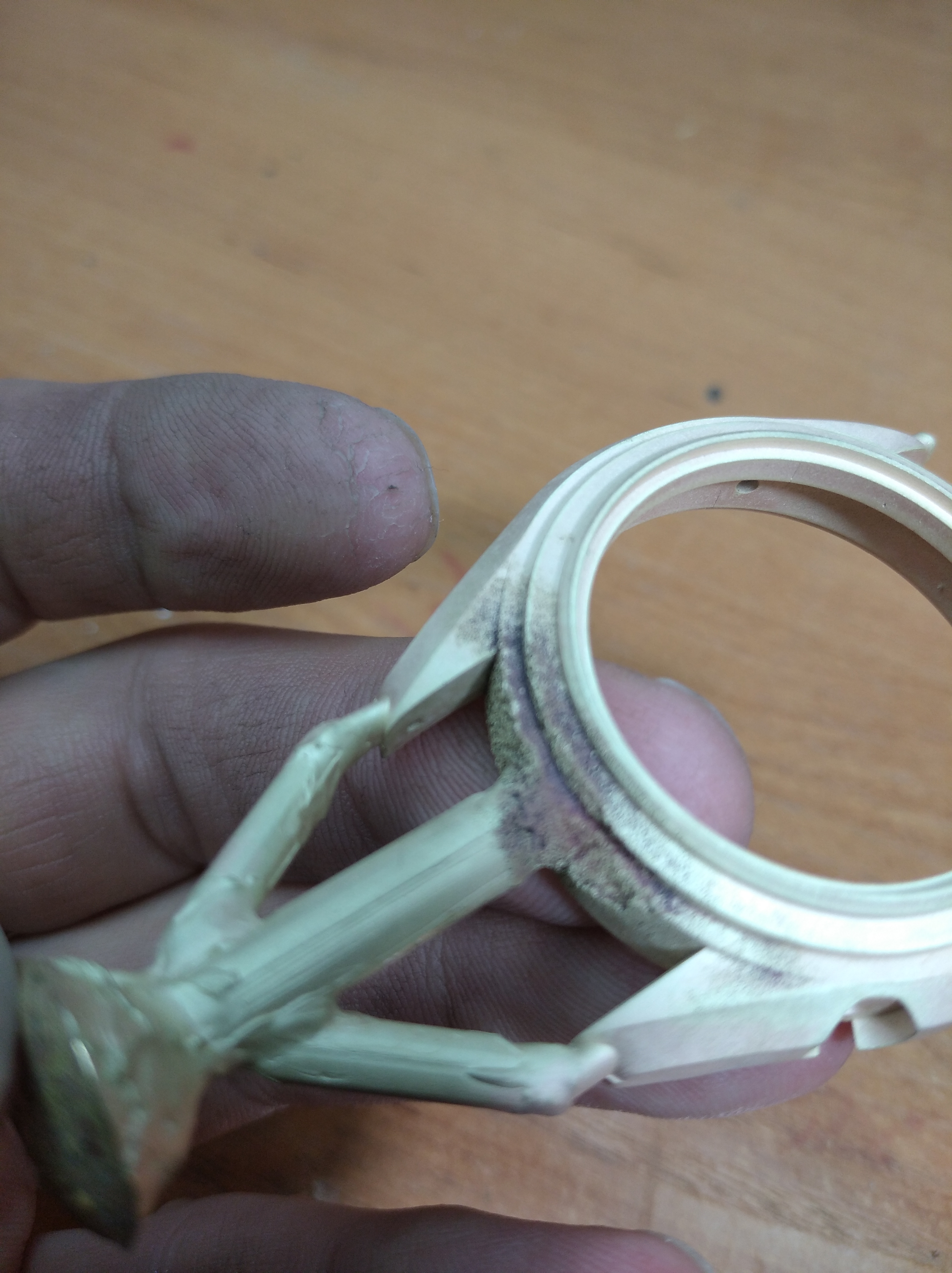

Вообще, не мешало бы взглянуть на брак , снятый крупным планом.

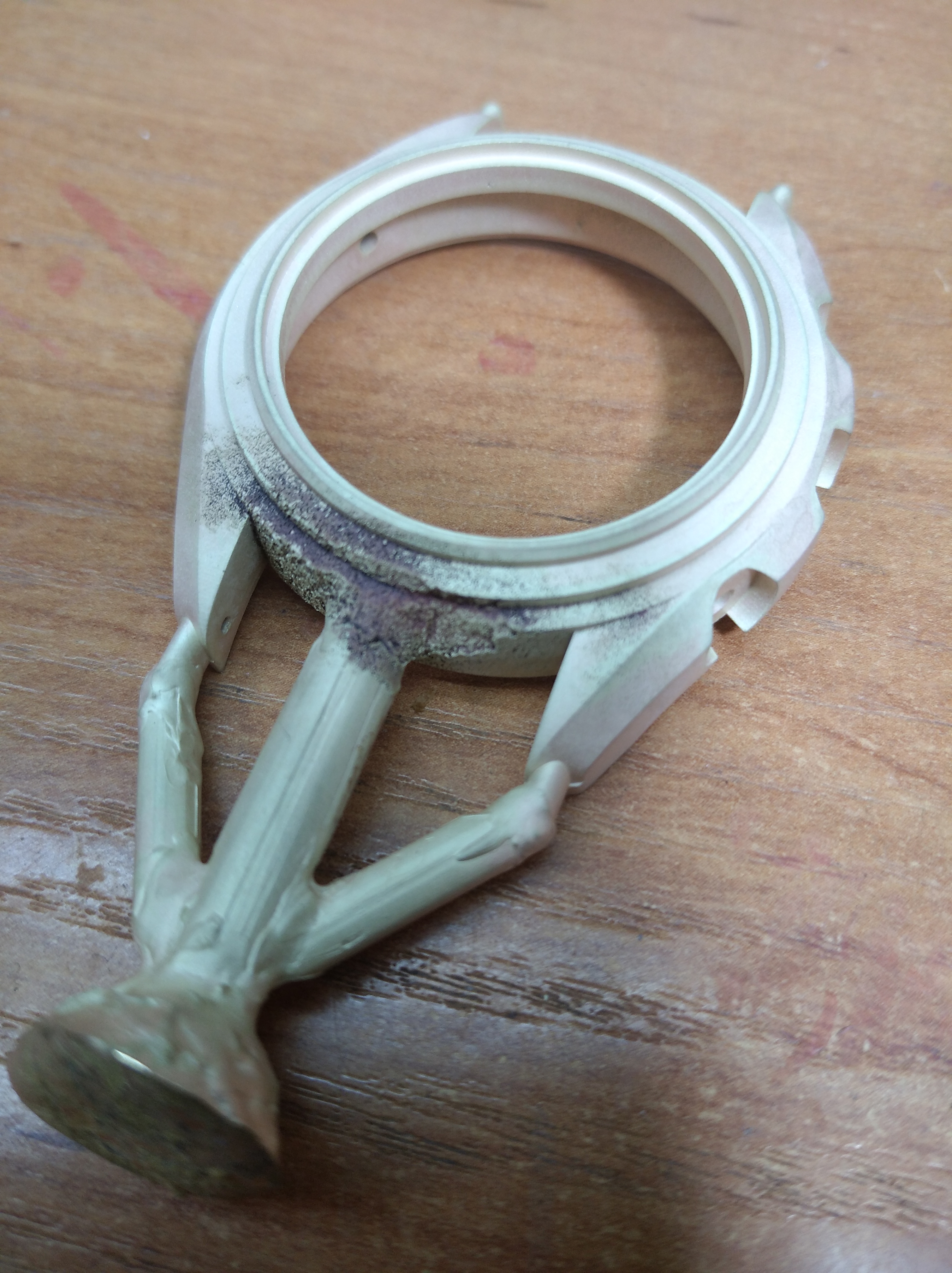

Посмотрел еще раз внимательно на первые три фотки, какой то серый налет, может не раковины....а , к примеру, брак в самих восковках. Тут бы л один хлопчик, долго и упорно пытался отлить кулон, а он проливался с браком. Оказалось что брак был в самой восковке. А он этот несчастный кулон лил на стороне, раза 4-5.

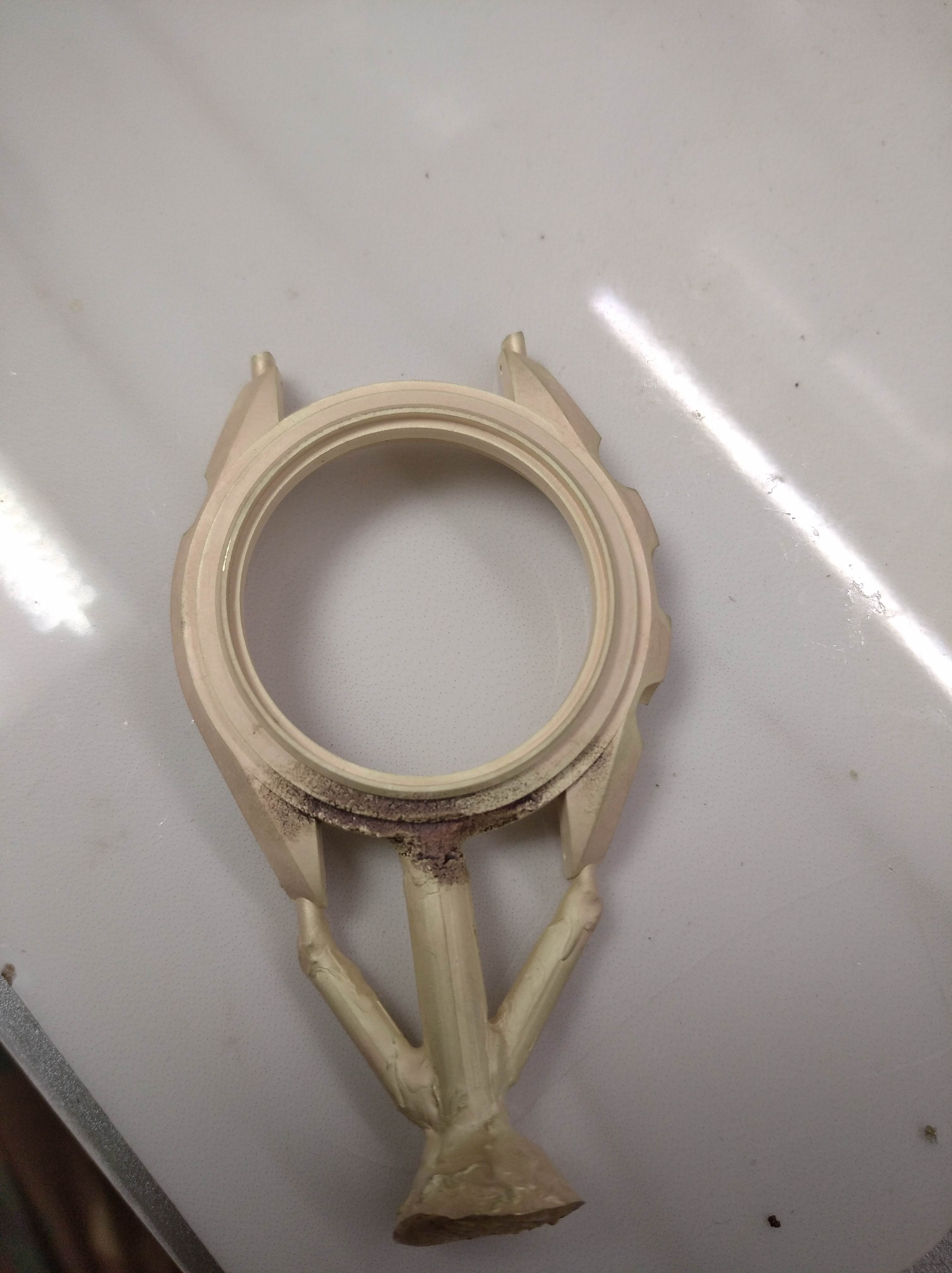

На последней опубликованной фотке, действительно похоже на усадку.
Можно попробовать укоротить литники, опустить температуру опоки, поднять немного температуру разливки.

После литья отпишусь, скину фото

Может я не прав, но если и возникают поры то в большинстве случаев в 2-4 см от верхней части литника. То есть в том месте, в котором дольше всего сохраняеися расплав в жидком состоянии.  Если я прав, то при увеличении длины литника и расположении модели в 5-7 мм от нижнего края опоки получим лучший результат. Чссики быстее застынут и рвать будет уже литниковую часть.

korobtsov-alex,
по идее, если все делать по уму, усадки вообще не должно быть нигде.

Это как так?)) Усадка всегда есть, другое дело % усадки.

надо сделать один литник сбоку и все норм выльется

Саша кузнец,
я не точно выразился, имелось ввиду, что усадочных раковин не должно быть.

Неоспоримый факт !

мне кажется там в этом месте каким то образом встречаются две струйки металла  и к этому моменту у них темп уже низкая поэтому и такой брак

там вообще-то индутерм, а это вакуум и давление сверху. Какие сруйки?)

BALOO,
ну незнаю мне так кажется.заполняется полость и постепенно с двух сторон метал приходит к верху и уже подостывший ...

Ванья,
вакуумно - компрессионный способ литья, не просто быстрый , а очень быстрый.
За это время, металл белее чем, успеет затечь в опоку.
У меня обычная китайская вак. литейка, тем не менее все прекрасно успевает "перераспределиться".

Заливка происходит мгновенно! Там не то что остыть не успевает, а ещё и жидким остаётся какое то время.

Размещение  литника в центре изделия, Очень годный совет.

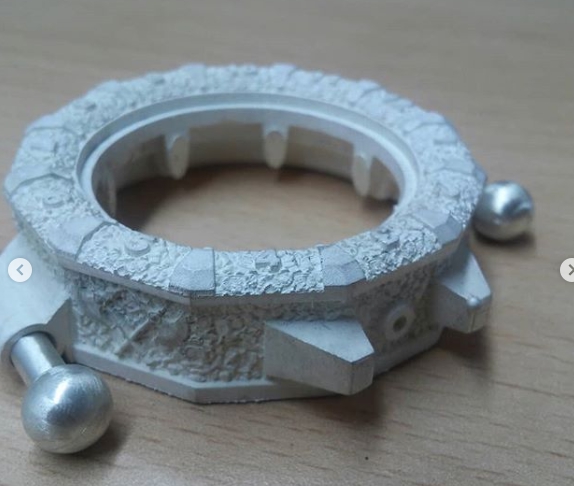

Я режу сразу с литником и прибылью именно в центре ( на месте циферблата). Вес корпуса 120 гр, серебро с таким размещением литника, ни разу, не было брака литья.



для такой опоки достаточно 1 часа на 730, мне кажется формуга охрупчивается, как дополнительный отрицательный фактор
