Развернуть ⇓

Попробуй температуру снизить.
Я лью при температуре металла 915-920 град.,лигатура lux150
Температура опоки 340-350 град.
Качественное литье получается в очень узком диапазоне температур: выше усадочные поры,ниже недолив.
Такое как у тебя изделие я бы лил бы именоо при низких температурах опоки и литья.
Измени литники,попробуй много нетолстых литников с внутренней части.

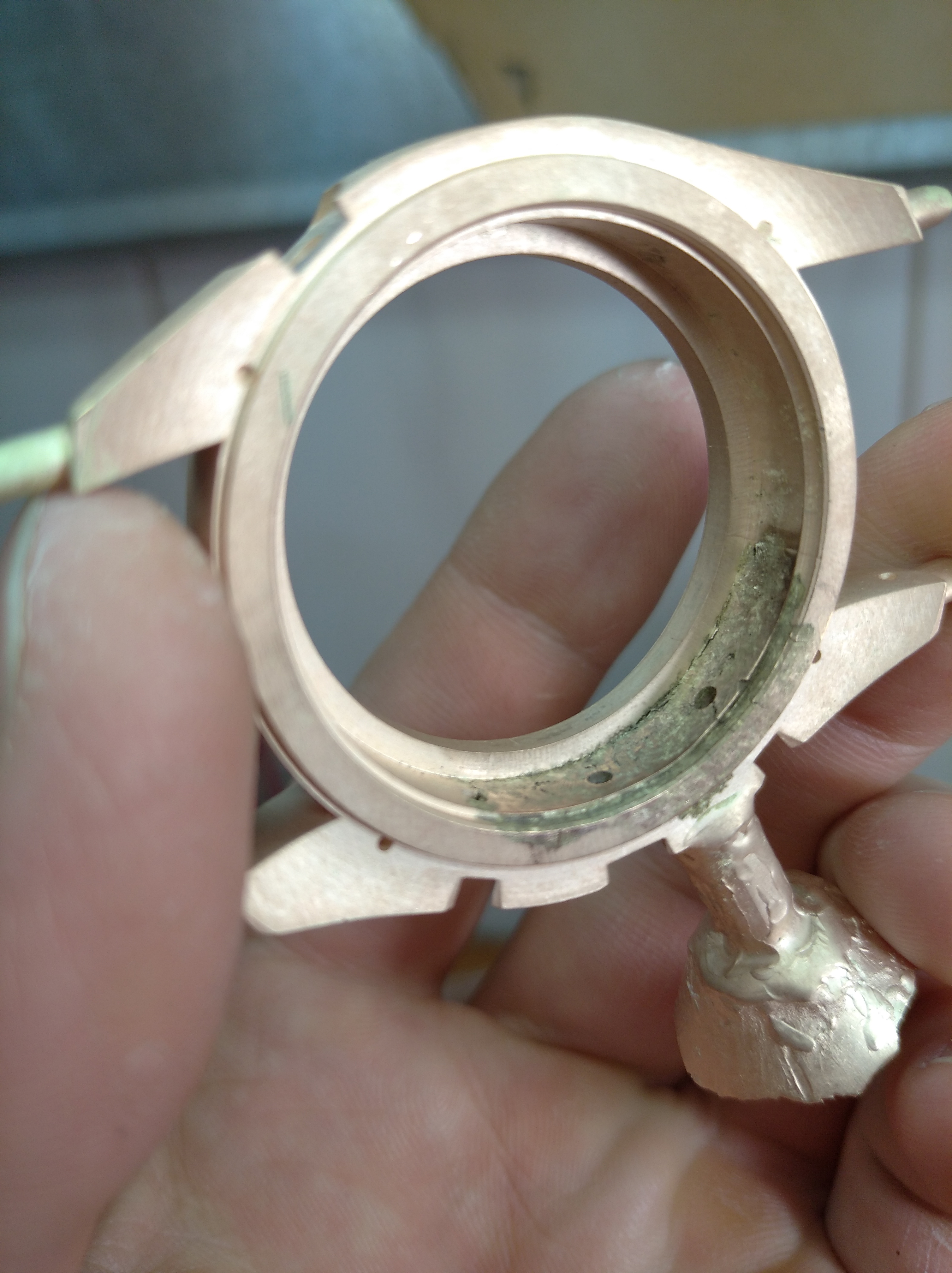

Все в брак. Температура опоки 400 металл 1020

Метал вообще откуда? лигатура какая? тигель циркониевый или графит?
Ощущение грязи, неперемеса и перегрева!

Тигель графитовый, новый. Метал красное золото лью с чистоты+серебро и медь, все 999,замешиваю сам. Лью так четыре года , изделия до 30гр все без проблем льется, а с массивными подобная ерунда происходит.

antonjanik,
Необходимо вывести отливку за пределы самого горячего места опоки, что бы часики застыли раньше, чем литник и подпитка.  Я для этого отодвигаю детали ближе к краям и даю немного охладиться опоке между печкой и литейкой.
Как вариант можно подвести литник как писал Дмитрий Кр., тоже получим подпитку в более горячей зоне.

antonjanik,
Большие вещи лью так.

якут,
получает бан, на 2 недели. За мат.

Товарищи я так и не понял как нужно лить. У самого такая проблема внутренних мелких пор.

Дмитрий, если возможно, естественно.
Можно оставлять без "мата" суть высказывания ... высказывавшегося.
А то ход мысли теряется.
Хотя если там не было никакой мысли - то... согласен.
Пока.
Олег.

а может ваккума не хватает.ну в смысле газопроводность гипса недостаточна для таких обьемов.не хватает площади поверхность мала.елочки то норм выливаются и 200-300-400грамм.не зря же массивные вещи в песок льют или таки перегрев.вроде зло 585 начинает разжижаться уже при 780 град

antonjanik,

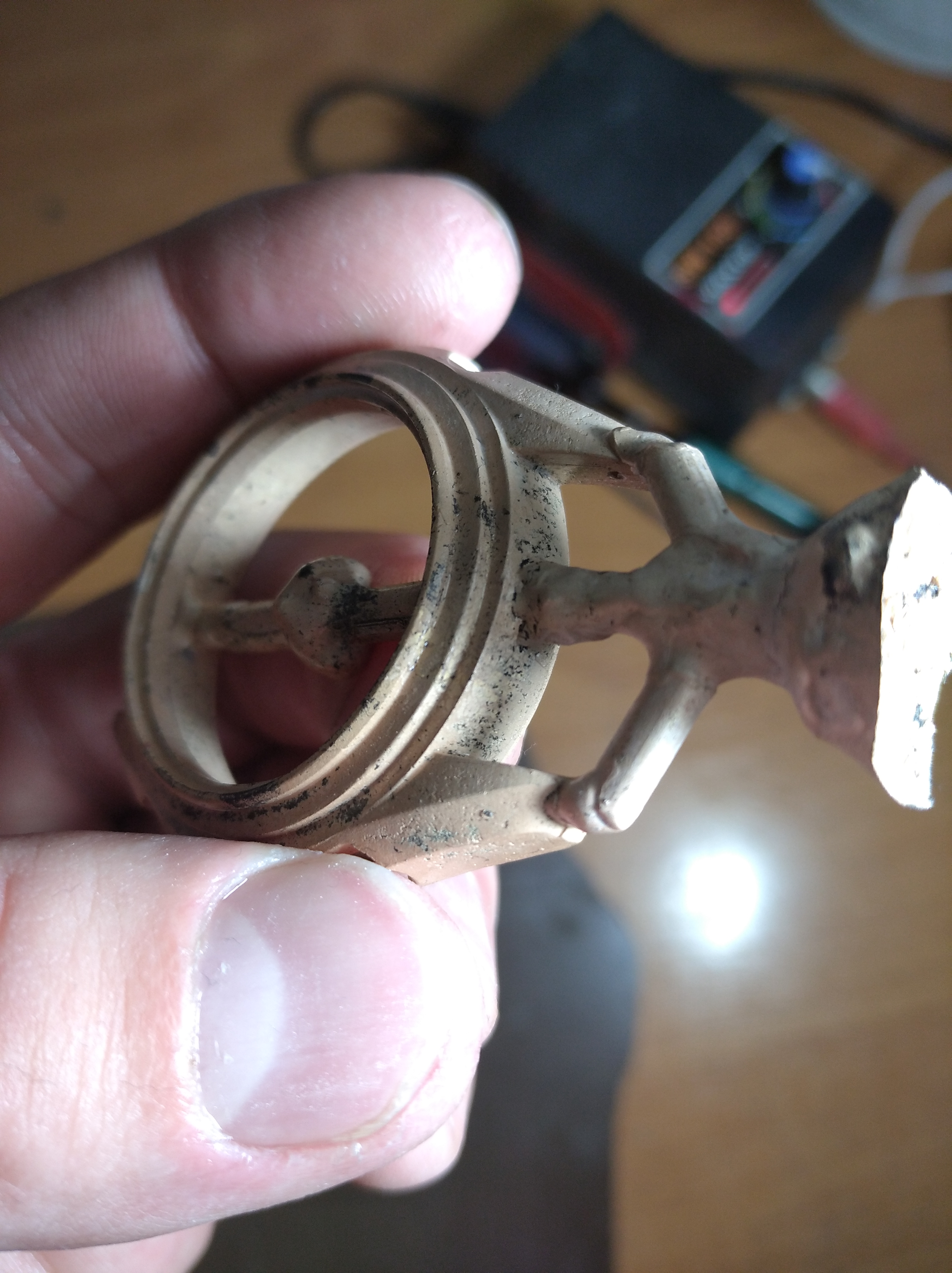

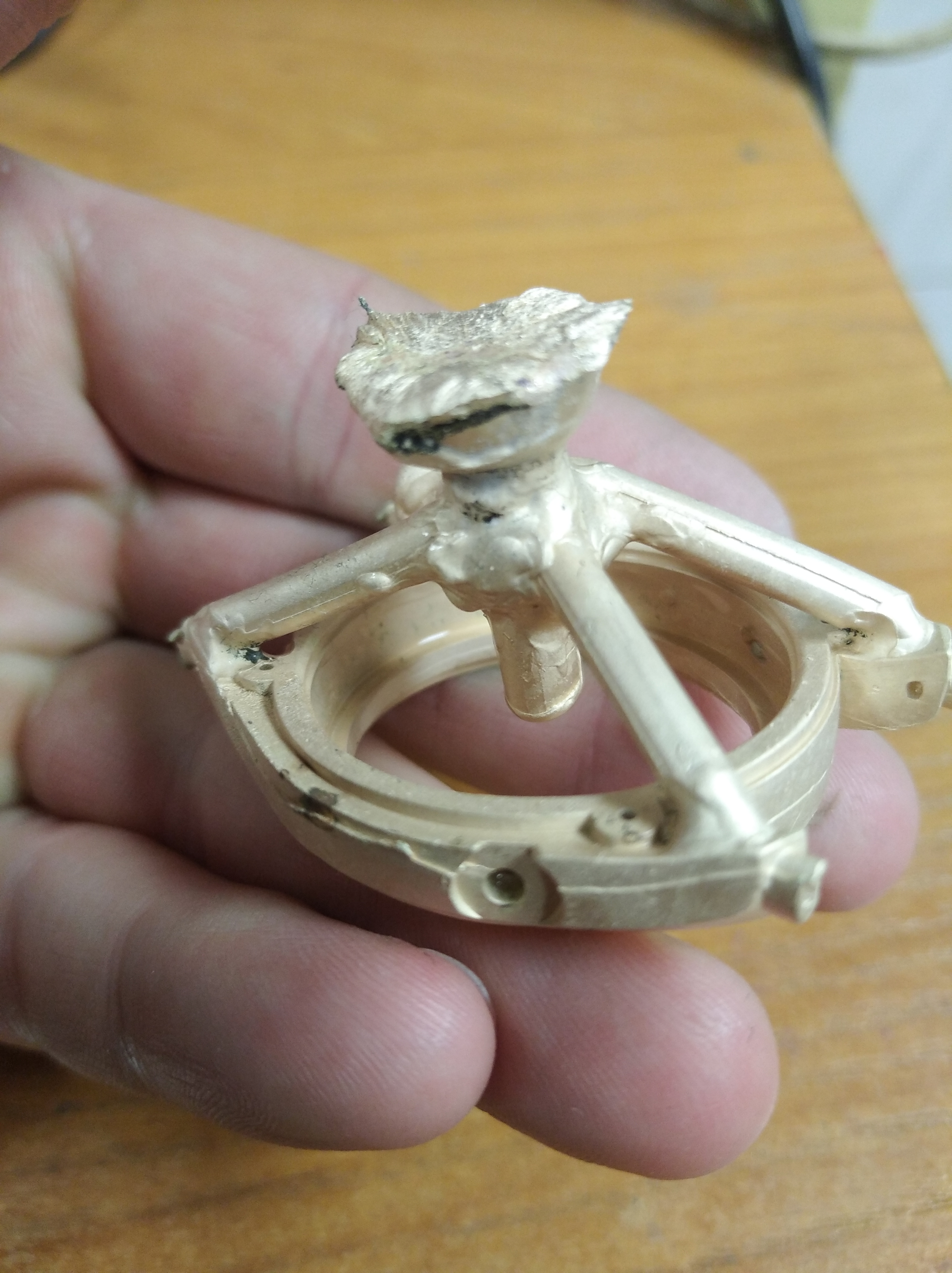

судя по последним фото, на втором фото, там где литники по центу, брака вроде бы нет ? Или я не прав?
Температура опоки, многовато 400С.
Буру, я так понимаю, вы при литье не используете?
Еще раз хочу спросить, на восковках, точно все в порядке, в лупу просматривали?

И еще.
На литниках, стояке этой сыпи  (раковин) нет?

Литники малого сечения. Поставьте в центр литник хотя бы  10*8  или близкий к этому + несколько малых, на последнем фото правильный подход со сквозным литником, но надо увеличить диаметр литника. И ещё  на мой взгляд литники слишком короткие по высоте. Я бы поставил  минимум 50 мм от горловины. На часах что выкладывал ранее все раковины, рыхлый металл и прочий брак, приходились на  центральный литник и прибыль.

Литейка МС-шка. Она предназначена для модельных студий и штучных легковесов. У неё ёмкости тигля не хватает, ёлка сия должа быть 300грамм, где 200-это ЛПС. а 100-изделие.
Как бы не работал вакуум и прессовка- не хватает металла нормально это запитать/отлить.
https://www.sapphire.ru/vcd-23376-1-26852/goodsinfo.html

Кстати, Аверс1 прав.
Какой металл вы заливаете?
Сколько было переплавок?
У вас часом отливка не пожелтела? Медь то выгорает.....далее со всеми вытекающими!

А мне вот интересно! А кто нибудь видел в глаза окисленный расплав золота? Мне кажется нужно очень сильно постараться, что бы ввести этот металл в такое состояние........ Даже при плавке стружки золота не нарывался на такую бяку!

Саша кузнец,
не нужно путать Божий дар с яичницой!
Речь идет не о чистом золоте , а о сплаве золота с лигатурой.
В нем  много чего, что очень даже сильно выгорает, например,  медь, цинк.

тут короче один знакомый притащил какую-то добавку которая по его словам восстанавливает свойства (старого металла) много раз переплавленного. попробовали реально металл стал намного лучше выливаться. кататься. волочиться.попытался сделать анализ там по 10% родия и палладия и 13%серебра.к сожалению остальное детектор не показал

Кто бы спорил. Выгорают и что??? Проба растёт и? 750тую тоже льют и проблем нет. Да, цинк работает как раскислитель, но даже за отсутствием каково то процента цинка, ухудшить металл очень сложно. Как вариант, плавить и дуть на металл чистым кислородом при этом периодически помешивать

Ванья,
Слышал индий используют, только не запомнил  серебро легируют или золото....
