Сказали для цветмета и серебра. Смотрю, производитель Англия. А циклов прокалки на мешке не указано, в сети тоже ничего найти пока не смог. Раньше работал с Кер 2000, там на ящике все указано, а тут... Керр 2000 что-то подорожал в последнее время, вот подумываю на более дешевую ФМ перейти, кто может работал с этой, подскажите какой цикл прокалки применять?
uvrigel, кот сиамский.. нашел на улице давно голодного и замерзшего... лишаи были на задних лапах и в зеленке... наверное выбросили.... я у него спросил гадить не будешь? будешь жить как царь))) он сказал нет..... притащил, жена ругалась...... но вылечили.. сейчас это запросто оказывается лечат.... и теперь вырос котище здоровый..... но на удивление понятливый.. и умный...даже на стол не залезет никогда... и хавчик не тырит... ждет пока дадут.... душевная звирушка.))
Всем доброго дня! Опять возвращаюсь к проблеме растрескивание Omega+. Была фм GemSet, тоже трещала. Последний раз был цикл такой. 1. Подъем до 170 и 3 часа вытопка 2. Подъем до 730 и 4 часа прокалка. Скорость подъема 1.5 градуса/мин.
Цикл занял 16 часов. Перебор конечно. Но думал, что при такой низкой скорости нагрева трещин не будет. Замешивал в соотношении 40:100. Как ещё поколдовать, что бы опоки не трещали? Замучился уже...
Antony_Sbitnev, Добрый день.Попробуйте воды не 40:100, а 38:100. Иногда можно и 37, если изделия массивные. Заметил, чем меньше воды, тем крепче фм после прокалки. Соответственно и растрескиваний меньше.
Ancle Fedor, Две опоки 80*140. Печь на 25 литров, 3 кВ Я понимаю что 16 часов перебор, но так вышло из скорости нагрева 1,5 гр/мин. Думал что низкая скорость роста обеспечен отсутствие трещин.
Antony_Sbitnev, на 170 видимо нет смысла держать долго..... она когда высыхает сильней трескается..... может еще попробовать волокно что в сапфире продается........ но я ее не пробовал сам...... https://www.sapphire.ru/vcd-25480-1-23976/goodsinfo.html
А это смотря по тому, какие трещины.. (bazzl 11.12.2017 01:24:45)Но в любом случае радиальные трещины свидетельствуют о превышении скорости набора температуры во время усадки формы. Так же как концентрические - во время роста. При обжиге, ессно Кстате, Antony_Sbitnev, вы полгода назад задавали этот вопрос на чипмекере и даже получили на него ответ. Факт сам по себе прикольный, как думаете..
bazzl, Было дело... тогда использовал другую форммомассу, но с новой смесью проблема не ушла. И собственно, что такого, если задать один и тоже вопрос на разных форумах?
Antony_Sbitnev, я тоже использую Омега +, но первая полка у меня такая : подъем 230-240,(когда как) - 1.5 часа. выдержка - 1.5 часа. Вторая полка такая же как у вас. Спад - 1 час не менее.

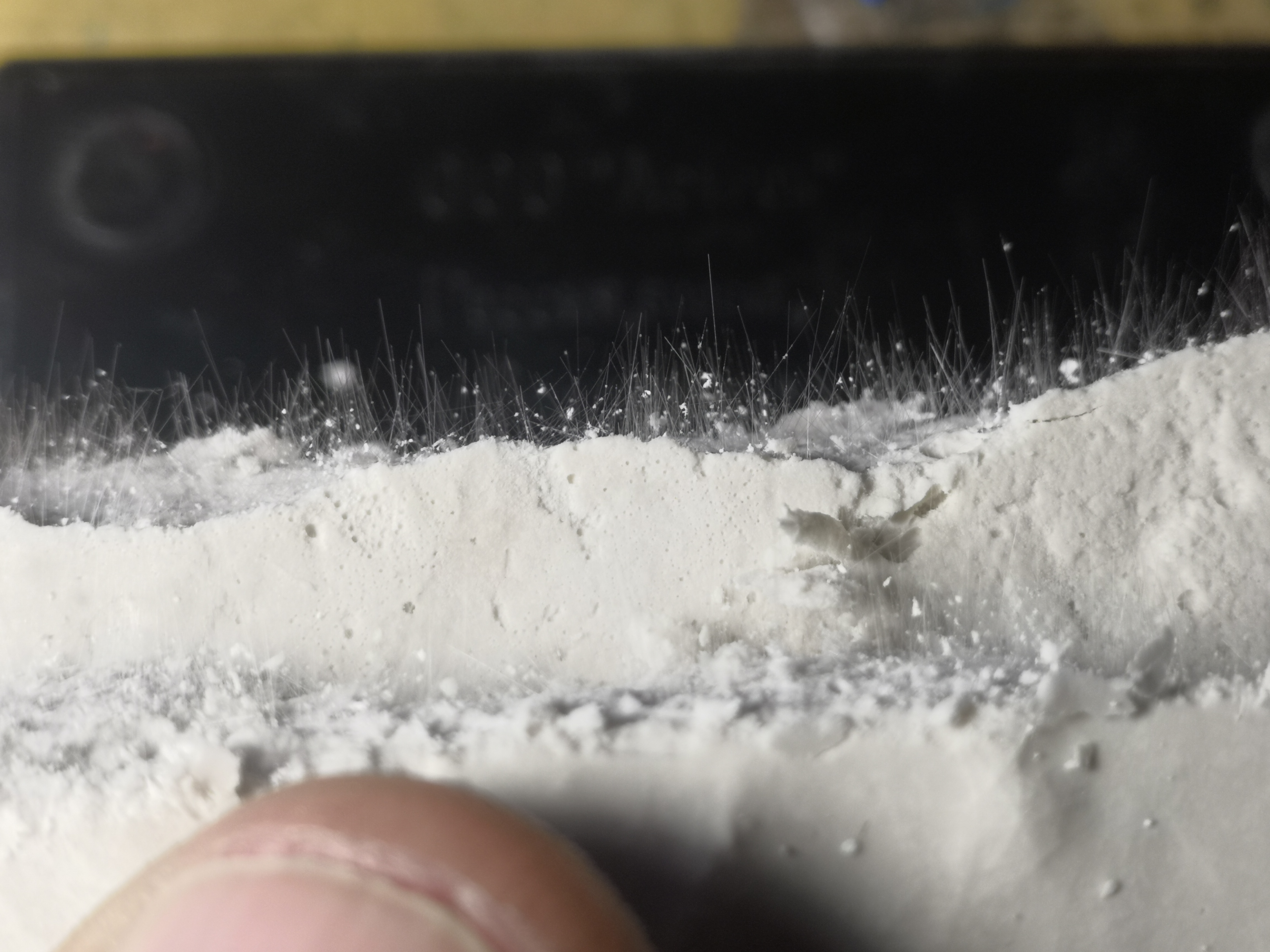

по поводу вопроса народного поместю сюда, вроде в тему, немного я обшибся , оказывается в сапфире волокно длинной 3мм рубленное и оно дорогое и на али тоже, я же купил здесь https://fibroblok.ru/catalog/fibra/steklo длинна примерно 12мм и оно дешовое...... но может и пойдет если на мешалду наматываться не будет... в печи не калил..пока только просто намешал в воде, насыпал гипс и через 30 минут сломал....... вот такой излом.......лить буду на следующей неделе , субъективные впечатления напишу
я для всех масс первую полку всегда использую "модельновосковую," ставлю по керру, на 232, оно потом +- 5 примерно играет, ни разу не перегрел, но на малых опоках в паротопку не ставлю, сразу в печку с комнатной, не жду подъема до рабочки, проблем формы не было. За то на одну елку можно навесить всякого), лишь бы литники легкоплавы)
а я за стекловолокном (намешанном в формомассу) однажды заметил интересную особенность: до обжига оно в формомассе присутствует, а после обжига его там какбэ и нету.
куда оно девается - неизвестно. чудеса - не иначе..
bazzl, Мало с ним имел дело, но для себя решил,что при гашении происходит закалка и тотальный мелкохруп волокна, тогда его и не поймать. Был другой вариант объяснения для себя-вплавилось, ибо легкоплав, но тогда волокна склеивали бы массу в кусочки, но не наблюдалось явно.
