Развернуть ⇓

а какие могут быть последствия неправильной прокалки, которые после отливки можно побороть?
- недожженая сажа от воска попала в сплав. как устраняется?
- осыпалась формомасса и попала в сплав. а тут что сделать можно? галтовать? елозить гладилкой?в обоих случаях сплав убит.
- трещины в формомассе, приводящие к облою. ну да. тут можно порой штихелем облой убрать без последствий. только причем здесь поры?

Leo,
Не дожженная сажа в виде пор ее содержащих-это переделка изделий. Сплав переплавляется с небольшим количеством борной кислоты при перемешивании кварцевой палочкой. Проблем с повторный использованием такого металла не встречал.
Осыпание формомассы в сплав - читал об этом ,но ни разу не встречал в своей практике. Как выглядит такой брак?
Про трещины в формомассе я не говорил. речь шла о фм, которая провалялась где нибудь года три и более из нее за формовали опоку и из за этого тоже могут быть трещины.А трещины в опоке, приводящие к облою лично у меня бывали когда опока остужалась с температуры прокалки до температуры литья слишком резко.

Не правильно высказался.
Правильно:Из-за просроченной и бракованной фм могут быть трещины и поры в отлитом металле.

примерно так

Leo,
Спасибо. А какое это увеличение  и из-за чего появляется такой дефект?
Про поры: некоторые виды пор можно замаскировать, но конечно же лучше перелить изделия.
Но что делать если изделие уже прошло клеймение и поры вылезли уже на полировке?

Вячеслав С.,
В этой ситуации выручает ролик для заглаживания пор http://www.ruta.ru/product/263276_rolik_dlya_zaglagivaniya_por_d_10_mm/

владлен,
Спасибо.

Эти ролики действительно помогают, но только маскировать и то только некоторые виды пор. В процессе носки изделия поры часто вылазят вновь после того, как поверхность немного потрётся.

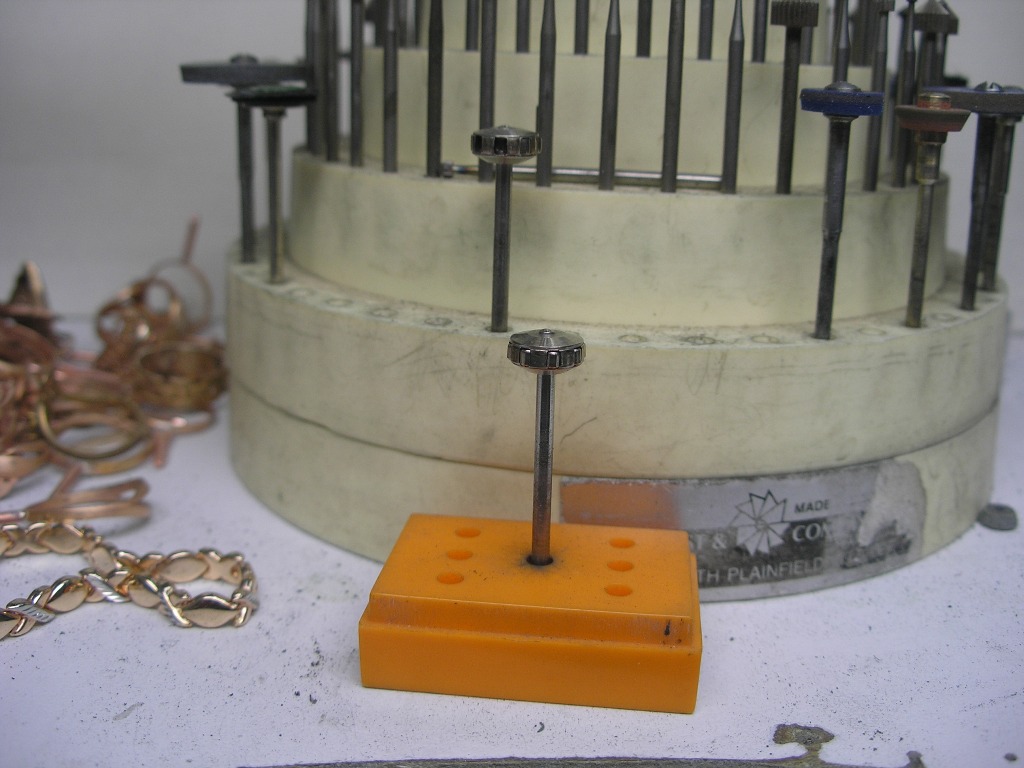

Поры с недожженой сажей таким роликом не победишь. Они высверливаются бором, как кариес и запаиваются. Конечно и такое лучше перелить.
 А из-за такого брака, как на фотке у Leo металл наверное должен крошиться типа как печенье?

Вячеслав С., все крупные поры, в моей практике, возникали из-за пузырьков воздуха в восковках, которые пропускали восковщицы. Проблемы "сажи" мы не знали. Да и в литературе об этом практически ничего нет.
А пузырьки - это проблема, особенно для тех, кто неумело режет резину. Когда только начинали литье на это не обращали внимание. С большими порами боролись тем же способом, который описываешь ты (ковыряли и запаивали). Потом, когда я допер что происходит с пузырьком в восковке при вакуумировании, я показал литейщику "фокус": взял восковую ёлочку, внимательно осмотрел восковки на ней, нашел все пузырьки и сделал зарисовку ёлочки на которой отметил все места расположения этих пузырьков. Каково же было его удивление, когда на отлитой в металле ёлочке в местах отмеченных мной  красовались дырки. Литейщик ох..ел

Полностью с Вячеславом согласен, вот ни разу не было угля, а вот температурные браки бывали (особенно когда не сильно трезв) . По поводу пятен-скорее температурные проблемы, не равномерная температура в опоке,особенно заметно когда изделия разного веса. Да и ладно- химполировка подравняет,абы металл не хрустел. Да и если из лома льешь раскислять надо! Лью только из лома и опоки не совсем маленькие.

владлен,
Поры от пузырьков воздуха в восковках бывают, видел такие. Но у меня они бывали крайне редко,  в основном из-за старого много раз использованного воска  или из-за свежего не успевшего прогреться  и размешаться. А из-за сажи поры всё таки тоже бывают и содержат они именно сажу. Чтобы их не было увеличиваю температуру прокалки опоки.


marat117,
Наверное вы согласны с Владленом?
Ну и раз пошла такая пьянка, давайте мерятся опоками: отливал от нескольких до 250 г (обычный вакуум).
Если изделия разные предпочитаю не совать их все в одну опоку, а сортировать по сечению - тонкие ажурные в одну и температура опоки при заливке высокая, средние в другую и температура опоки ниже, толстые - совсем низкая.

Имел ввиду 250 г золота.

Вячеслав С.,
Так и я такие лью,и тоже вакуум обычный. Формомасса была когда то хреновая. Но она не сыпалась, а по поверхности изделий шли подтеки воды, что только ни делал- поменял массу все в порядке. Заметил что у этого поставщика это частенько. Уж не знаю что они там с ней делают ,или перемораживают или перебодяживают, но к ним с этим больше не обращаюсь. Лью сатинкастом 20.

Вячеслав С., такого не может быть. Если будете просматривать восковки на ярком проходящем свете, то встретите их достаточное количество. При вакуумировании пузырек лопается и заполняется формомассой. При отливке металла формомасса в этой дырке чернеет. А вы думаете, что это сажа.

???то есть воск вокруг дырки вытекает, а дырка с формомассой висит на месте? Круто...

Фантазии не хватает представить что происходит.))) Пробуй на практике))

marat117,
То же предпочитаю керр 20. Перестраховываюсь и заказываю фм в тёплый период времени.
владлен,
Для того, что бы лучше видеть пузырьки воздуха, перешёл с хорошего но блеклого воска аквагрин на более контрастный фиолетовый, а теперь и тёмно-синий не помню их названий. И на свет стараюсь восковки просматривать. Уверен, что в дырке от фм  она же( формомасса)не чернеет и остаётся белой. Есть у меня сейчас одно панцирное звено с такой порой и не выбитой белой фм. Если смогу с увеличением сфоткать, выложу. А поры от сажи действительно бывают, содержат чёрно-серую субстанцию, могут иметь не округлые, как у пузырьков воздуха, а угловатые формы и имеют определённые места скопления, опять же в отличии от пузырьков воздуха, которые могут быть разбросаны по всей ёлке.

Может это графит с тигля, а не сажа

ANTRACIT,
Может быть и графит тоже когда нибудь попадал, но последние лет пять отливаю из шамотных тиглей.

Вячеслав С.,
Ну и я точно также каждую восковку на просвет. Воском пользуюсь фримановским аквагрином, ну нравится он мне. А вот от сажи ну не разу не видел брака, может потому что на воске не экономлю. Попробовал российский, ну хрень какая-то. Может кто и приспособился, мне не понравился.

marat117,
Что за российский производитель? Я от жизни отстал
