Развернуть ⇓

Имеючи PUK 3, приобрел китайца, работающего на аргоне для интереса за 280$
Уважаемые владельцы китайцев,кто подскажет, на каких режимах, что делать?
Кстати, он, в отличии от PUKа, может варить без аргона.( В PUKе без газа не подаётся искра).Единственно после каждого эл.импульса без газа золото липнет,приходится отламывать от электрода.

2300001599901,
посмотрел несколько китайцев .... отличие от PUK коренное в том, что там эти "режимы" - от балды - каждый производитель делает как придётся - поэтому - только экспериментально .....

кстати - почитав научные труды и проверив на практике пришёл к выводу - серебро становится пористым при слишком высокой энергии импульса.... если чуть уменьшаю - всё отлично, как в рекламных роликах ... да и слишком длинный и мощный импульс на любом металле даёт только ухудшение структуры сварного соединения....

для серебра особенно важно медленное остывание точки сварки - тогда оно прочнее.... перерывы между импульсами надо делать больше и не охлаждать принудительно...

Для пластичности золота важна большая длина импульса при минимальной мощности.Золото более плавнее остывает, не резко ,образовывая более мелкую структуру.
Для серебра медленное  плавное остывание точки сварки тоже должно обеспечивать немаленькая длина импульса.
Вообще,в PUKе используется для сварки серебра ток высокой частоты.(спецрежим для серебра) образовывая более мелкую структуру.
В ОРИОНЕ самая высокая скорострельность импульса 4точки в сек(дает Min промежутки  по времени),тоже для структуры. Не так резко остывает структура и по min возникают в ходе усадки металла напряжения и  горячие трещины.
Перевёл я на русский американскую брашуру по сварке золота и серебра.Немцы доже давали примерно такую же инфу по сварке серебра.
Может есть ссылки на какие-небудь тексты по сварке драгмет ,дайте,пожалуйста!

2300001599901,
по инфе поищу завтра на компе - должны ссылки в History браузера остаться ....
по сути получается вот что - есть определённое время, в течение которого проводится нагрев плазменным разрядом места сварки... недогрев - плохая сплавляемость деталей... перегрев - ухудшение свойств сварного соединения ... по серебру "наши" давали результат около 15 мсек как наилучшее время длительности разряда.... при сварке с предварительным "подогревом" сварной точки двумя нарастающими разрядами через электрод - низкое напряжение - с током в 500 и 1000 А для деталей в 1 мм толщиной ..... длительность импульса "подогрева" - порядка 3 - 5 мсек - и потом основной сварочный разряд....вычитано в каком-то труде по сварке элементов ядерных реакторов.... точных подробностей и режимов там не было (((((

на PUKe можно выставлять длительность импульса и напряжение отдельно ? или всё зашито программно ???
по идее можно им без аргона варить - подключить просто компрессор вместо газа ....

вот это "Вообще,в PUKе используется для сварки серебра ток высокой частоты" вызывает вопрос - а как ? импульс, модулированный ВЧ ?????? похоже на танцы с бубном - или просто маркетинговый ход .....

вдогонку - аргон обеспечивает не только защиту зоны сварки, но и формирование более плотного разряда плазмы ..

Почти закончились электроды которые шли с ПАКОм,заказал в сапфире,но у них не было в коробке по 10 штук Лампертовских а были иголки отдельно,так вот эти иголки они толще чем оригинал! Но в зажимную цангу с усилием но пролезли. Так вот стал я ими варить серебро, и у меня на много лучше получилось сварить шинку! Т.Е могу сделать вывод что толщина электрода тоже играет роль. Тонкие цепочки нужно варить тонким электродом а толстые шинки эленктродом по толще, ток и время  намного вверх по шкале

пор на мнооооого меньше.

Интерестно тоже взять Китайца и поюзать его, именно то что по дороже 300-850 баксв, Рута вроде как обещает привести на выставку осенью китайские коробочки с трансами и кондерами

ps_var,
так правильно - электрод толще - плотность тока ниже .... варить стало мягче ))))))))
в электросварке есть такой приём - тонкий металл варится максимально толстым электродом на минимальнои токе для стабильной дуги .... получается ближе к пайке и дырки не прожигаются .... я электродом - 4 мм на токе 50 ампер ухитрялся прихватывать точками жесть от консервной банки ... на том же токе электродом 2 мм такое не получится - только дырки ...  разница в площади поперечного сечения электродов 2 и 4 мм - 3,14 мм кв против 12,56 = плотность тока в 4 раза ниже... можно поиграться заточкой электродов - тоже вариант... я пробовал конус 45 градусов - очень удобно для соединения толстых элементов....

Из брашуры: Те пользователи, которые работают исключительно с
серебром, могут рассмотреть возможность использования смесей
аргона, которые содержат от 5% до
30% гелия. Эти комбинации
газов имеют высокую плотность энергии
и генерируют больший диаметр дуги.

При сварке с ПСК жизненно важно использовать защитный газ (инертный газ).
Это приводит к двум причинам
· Это минимизирует окисление и появление пористости, а значит, делает
стабильные сварные швы . Кроме того, он отвечает за гладкость
сварной поверхности.
· Во время сварки на PUK, защитный газ также отвечает за транспортировку
энергии сварки. Он образует электропроводящие плазмы,
также известные как «дуга». В зависимости от используемого газа, дуга будет иметь
различную теплопроводность и диаметр

Пробовал использовать на PUKе 3  вместо аргона воздух,результат- прогорела стальная цанга в наконечнике(стала больше дырка,не хочет зажимать 0,5 диаметр фольфрама ). из-за сварки на больших энергиях.Хочу купить новую цангу под 0,5 мм или электроды 0,7 мм под прогоревшую дырку.

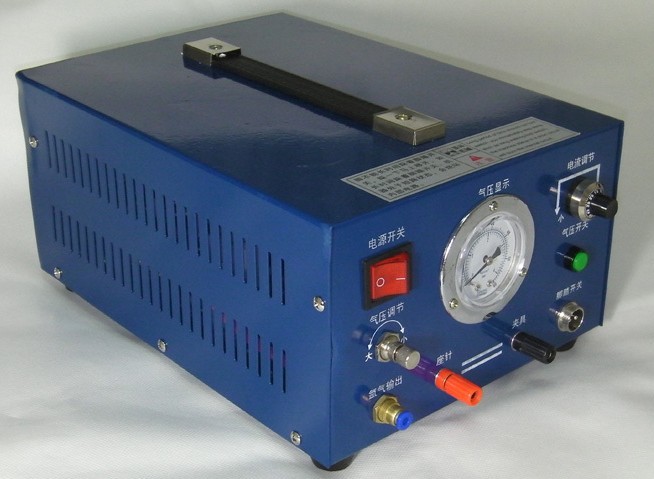

Работаю сейчас  без аргона на синем китайце  как на фото - весьма прикольно.Там система-хочешь работай с аргоном, хочешь-без. И так- и так искра проскакивает.

PUK без газа работать не хочет-так запрограммирован скурпулёзными немцами.Но в PUKе выше глубина прожига по сравнению с синим китайцем.Можно отдельно выставлять время импульса и отдельно от этого- напряжение(мощность) в зависимости от ситуации.Если лень это выставлять-есть уже готовые настройки в меню.
Для серебра используется  ВЧ имульс (эта скупая инфа в инструкции PUKа).

Кстати взаимозаменяемые прибомбасы для сварки(одинаковые гнёзда у PUKа и китайца под провода с пинцетами,  крокодильчиками,посатижами). Снял их с  PUKа и использую их  без проблем на китайце.

Чёрное гнездо в низу как у PUKа по диаметру.

Я покупал ПАК для сварки именно серебра (уменьшение колец из серебра покрытых родием) вопрос так и отсается открытым. Нет я варю, потом родирую,но клиента всегда приходится предупреждать что с внутренней сторона шинки может быть виден шов ( я не могу туда подлесть) Уже и согнул иглу но она при согнутом виде отскакивает не вверх а всторону)))

И поры при сварке серебром, нужно попробовать 50 на 50 паладии, золотом  белым тоже не всегда получается, и кстати одно кольцо заварится очнь хорошо другое ну ни как. В лигатуре что ли дело

"(  виден шов ( я не могу туда подлесть) Уже и согнул иглу но она при согнутом виде отскакивает не вверх а всторону )"

А может можно поставить иглу подлинней и надеть на неё кембрик для изоляции?

ps_var,
выставь длительность импульса на 15 - 20 мсек и поиграйся напряжением.... и поставь не фирменный электрод - а сварочный вольфрамовый с лантаном - тн "золотой" - на самопале такие варят без пор .... изолировать электрод лучше термоусадочной трубкой - она не проплавится от нагрева...

А какая толщина этих новых сапфировских электродов?

http://www.youtube.com/watch?v=d4G9zT9-gME&feature=player_embedded

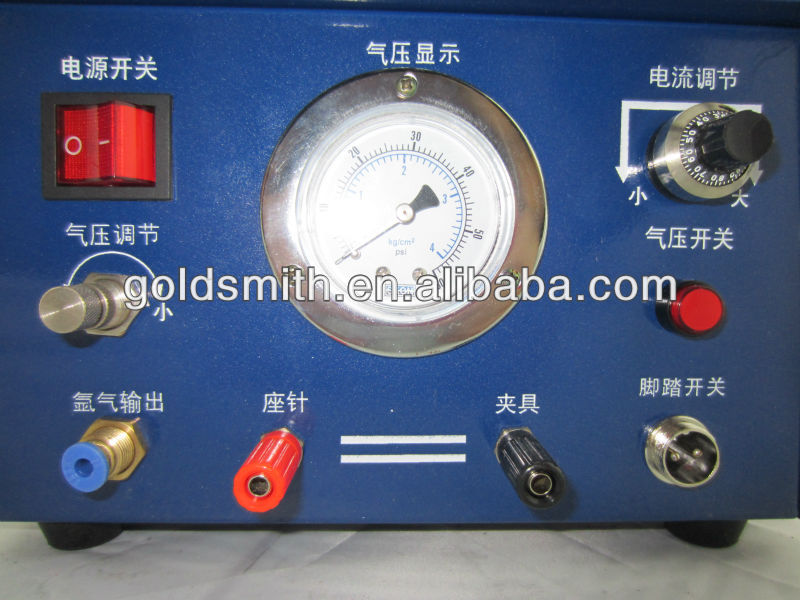

К синему аппарату (как на фото) прилагается встроенный в корпус ручки фольфрамовый стержень диаметром 1,6 мм, длиной 16см.Заточка-усеченный конус.Помечен красной краской.

2300001599901,
а смысл этого видео ????? мегапростой агрегат - регулировка напряжения разряда двумя последовательными многооборотными потенциометрами - запуск импульса через тиристор или симистор с педали..... никаких чудес в этом агрегате просто нет ....

2300001599901,
стандартный сварочный электрод .... металл таки называется Вольфрам )))))))

Осторожно торий

Красная маркировка на китайских электродах,применяемых в китайских  ювелирных сварочниках(как на фото синий корпус) обозначает содержание Тория
WT-20(красный, Китай)-наиболее распространенные электроды, поскольку они первые показали существенные преимущества композиционных электродов над чисто вольфрамовыми при сваркена постоянном токе. Тем не менее, торий - радиоактивный материал низкого уровня,таким образом, пары и пыль, образующаяся при заточке электрода, могут влиять на здоровье сварщика и безопасность окружающей среды. Сравнительно не большое выделение тория при эпизодической сварке, как показала практика, не являются факторами риска. Но, если сварка производится в ограниченных пространствах регулярно и в течение длительного времени или сварщик вынужден вдыхать пыль, образующуюся при заточке электрода,необходимо в целях безопасности оборудовать места производства работ местной вентиляцией. Торированные электроды хорошо работают при сварке на постоянном токе и с улучшенными источниками тока, при этом, в зависимости от поставленной задачи можно менять угол заточки электрода. Торированные электроды хорошо сохраняют свою форму при больших сварочных токах даже в тех случаях, когда чисто вольфрамовый электрод начинает плавиться с образованием на конце сферической поверхности.

2300001599901,
там тория меньше в процентном соотношении, чем в совковом алкогольном напитке "Рябина на коньяке"- коньяка -  - можно сказать -  там его практически нет ....
Для справки - коньяка в вышеуказанном напитке - всего 5 мл на 500 мл напитка )))))))))))

А как правильно располагать присадочную проволоку? Пробоую заварить поры, без ничего - получается еще больше "кратер", с проволокой : либо проволоака оплавляется, но к основному металлу не приваривается, либо вообще ничего..
