Обнули ось А во всех используемых коррекциях. Возможно, что упёрся в софтлимит.

З.Ы. Я увеличил для оси А софтлимит на порядок. Периодически обнуляю во всех используемых коррекциях.

А мне вот ни на одном станке ничего не надо обнулять, все четко работает.

Янис,

Я про такое первый раз слышу. Тож никогда ничего не обнулял вроде))

будет как раз ето самое "итд":
или примерно то же самое, что и:
только быстрее

но только может a0 слететь, а у меня из него пятая ось растет, поэтому я этого избегаю, потому что лень поворотку заново базировать, хотя это и несложно итд

..и никого не заинтриговало;)..

Max N.C.,
А какая интрига, на 4 оси столик с пятой осью висит, или что то подобное.

можете пояснить значение этой кнопки?  просто я до сих пор на неё не жмякал.


Так же буду рад узнать, где вводить команды в мач?  где у неё та самая командная строка, о которой все говорят?

когож теперь можно заинтриговать вульгарным флип/флопом..тут интрига может быть в том, что стриж станок, ваще-то, пятиосевой полуавтомат с его поворотной шпиндельной головой....но если по закону считать, то эта голова шестая, а флип/флопова - пятая, поэтому

Эта кнопка как раз для обнуления машинного нуля. На моём станке софт лимит для поворотки 360000
Командная строка на вкладке RunAlt3

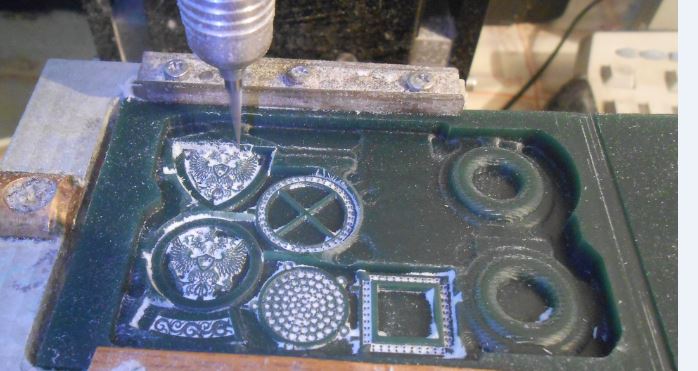

фрезеровка серии запонок фрезой 6 градусов. Элементы фрезеруются поочерёдно с разным шагом. Хотел ещё показать как фрезеровал браслет, но  фотки смогу только на мыло кинуть, потому что я тут не понял как несколько изображений загружать.  Фрезеровал элемент размером около 3*4 см  стратегией по кругу как с лицевой, так и со внутренней стороны.

Всем привет. Хотелось бы услышать ваше мнение.

Пилю крест (рисунок 2), получаю смещение по оси Y.
Точнее с одной стороны его нет, так где ушко (рисунок 3), а с другой оно есть (рисунок 4)

Ноль проверял по зарезам как до начала резки так и после, всё ок.

Как такое может быть?

istorik,
Совершенно точно, что ось вращения А не параллельна оси Х.
Нужно регулировать.
Сделайте контрольный запил максимально близко и максимально удалённо к поворотке. Если совпадёт, то Ок.

Нужно проверить/настроить перпендикулярность оси "Х" к оси "У", я это описывал в своей теме тут >>>
Затем настраивать параллельность оси "А" и "Х" можно почитать тут >>>

Сергей, Максим, спасибо. Позапиливался, картина маслом ))
Ушёл читать тему.

Ось а ни с того ни с сего не может уйти в вольное плавание, скорее всего ошибка в УП.
Я сталкивался с этим  2 раза, по нескольку раз переделывал и грешил на станок. Обычно проявляется в какой-либо спешке, перед сном или под градусом.
и кстати,  у Стрижа до того ненадёжный вынос шпинделя(в отношении жёсткости), что чуть применив усилие к шпинделю, "У" может уйти в какую-либо сторону, потеряв перпендикулярность шпинделя к плоскости "XY". тоже сталкивался, и может проявиться при фрезеровки по оси У под больной нагрузкой.

Это не баг, это фича.

Эта "ненадежность" помогла спасти не один шпиндель.

Вы сейчас о том, что кронштейн под большим усилием проворачивается, если усилие идёт по направлению оси Х?   может это для кого то и фича конечно, не берусь судить, но я сейчас о том, что кронштейн ненадёжен даже при усилии вдоль оси Y.  попробуйте отъюстировать станок зарезами, затем чуть надавив  на шпиндель дволь Y, сделайте ещё серию зарезов, у увидите  что появилось смещение до 0,2 мм при выносе фрезы лишь на 15-20 мм. при выносе фрезы на 30-40 мм погрешность до 0,3 мм. а при учёте того, что хлипкость распространяется в обе стороны, выходит разбег может составлять все 0,6 мм. Кстати, именно в этом и крылось мое несовпадение нуля по Y при наклоне шпинделя на 90 гр.

Сталкивался кто то с таким явлением - при обработке по четырем сторонам, заканчивается обработка второй стороны, не происходит поворот на 90 гр и начинается обработка третьей стороны. Все остальные повороты совершаются, УП пишу в дескпрото, настройки в адвансет ничем не отличаются у первых трех операций, но при этом именно со второй на третью переворот не происходит..

Ruslan7777, скорее всего с Вашей проблемой я Вам не помогу, но возможно постараюсь направить на верный путь. Я пользуюсь РиноКам, Дескпрото мне совсем не знаком, все никак руки не доходят хоть посмотреть что это такое и с чем его едят но, не смотря на то что в Ринокам, как мне кажется знаю все, или почти все, всегда без исключений проверяю УП после ее генерации в блокноте, что и вам советую.
Проверяю всегда сетапы, в основном их начало, в основном смотрю как отрабатывает поворотная ось и где в это время находится фреза:

(Setup 1)



G00 Z50.0000
X0.0000 Y0.0000
(Parallel Finishing)
(finishnaya)
M6 T0
M03 S12000
A+0. F10160.......

...........................


(Setup 2)
Z50.0000
X0.0000 Y0.0000
(Parallel Finishing)
(finishnaya)
A+180. F10160....

............................


(Setup 3)
Z50.0000
X0.0000 Y0.0000
...


Возможно, если вы проанализируете УП, найдете недостающие отработки поворотной оси, вполне возможно тогда сможете найти причину Ваших проблем.
С ув.

тут еще будет уместно напомнить, что "УП" - это такой текстовый файл с g-кодами и координатами, и что открыть этот файл для просмотра и редактирования можно программой, которая называется "блокнот"

а если это по какой-то причине не получается, то можно опубликовать этот файл на форуме, чтобы какой-нибудь желающий с этим файлом разобрался и сообщил о результатах
