misterX,

да.неплохо бы было подробнее. Что за фреза, какие обороты и тд:)красиво, что сказать тут...)

ссылка для поиска в гугле

ну и можно найти "в интернете" более развернутый пост.

Мастера! А на Украине есть Стриж у кого-нибудь? И как провезли через границу?

Насколько я знаю бывают и в/на украине.
Вы попробуйте погуглить, владельцы стрижей в связи с некоторыми моментами в основном не тут тусуются.

Поддержу вопрос,какой фрезой резали?

Там сверху есть ссылка, по которой... можно быстро найти ответ на этот вопрос. От меня она вторая по счету в гугле...

Добрый день! Может кто-нибудь поделиться, как выбирать поднутрения в кольцах? И в каких программах расчёты удобнее делать для этого??

в пауэрмилле, к примеру, есть есть обработка поднутрений...но во многих камах есть "обработка по вектору" - то есть как нарисуешь, так фреза и поедет - по этой самой линии

bazzl,
Вроде понял, то есть можно взять сферическую фрезу и пустить по векторам её, спасибо. А, если делать надпись на внутренней стороне кольца? Можно так же попробовать. Я находил где-то на форуме Леонид (Стриж) описывал, как он в арткаме делал с разверстками, но так до конца и не понял я весь процесс...

необязательно в арткаме - в любом четырехосном каме, только просчитать ротарингом не внутреннюю поверхность шинки, а точно такую же, но наружную....а машинный ноль  опустить на величину диаметра....шпиндель под углом, соответственно геометрию фрезы переписать, входы/выходы и безопасные высоты...чтобы колечко не зарезать

bazzl,
опустить на величину диаметра в заготовку? Я попробую сделать сам, если не получится, сможете поподробнее объяснить?

не-не-не!...лучше сначала разобраться, а потом пробовать...тут важно смысл понять, потому что вариантов реализации дофига... и лучше разобраться в каком-нибудь трехмерном редакторе, если есть такая возможность...поприкладывать фрезу к разным местам и все такое прочее...
чччерт, опять у них не работает загрузка картинок  -Оне глабальные проблемы решают...щахзззззз

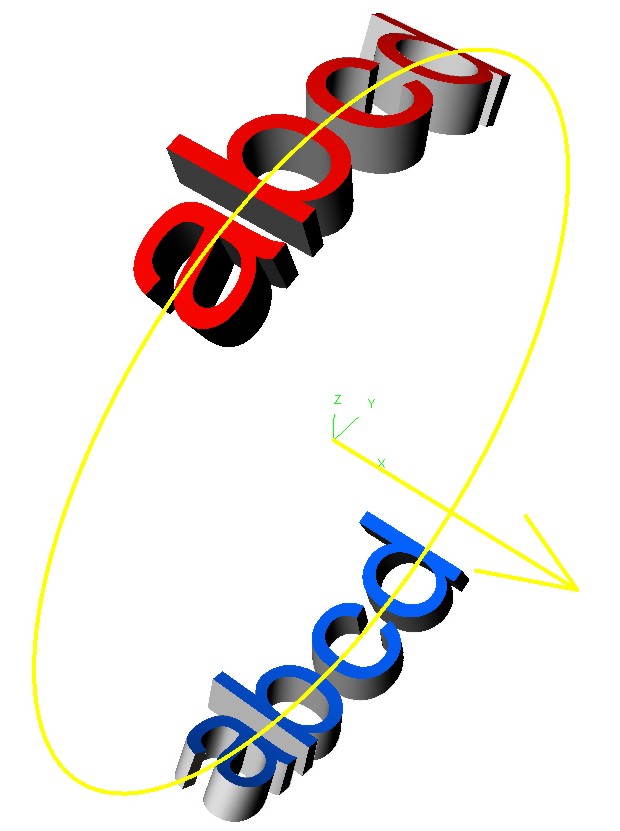

синенькое и красненькое лежат на одной и той же цилиндрической поверхности, только синенькое какбэ внутри, а красненькое - какбэ снаружи....вот красненькое и нужно просчитывать ротарингом, а ствнок обмануть: указать ему ось А на диаметр этой поверхности ниже по зету, чем оно на самом деле (в реале)....и помнить, что если не подменить станку направление вращения вокруг А, то синее будет зеркальным....ну, или в проекте сразу отзеркалить красное

Пытаюсь понять... а перед глазами сиськи... не могу ни как сконцентрироваться
Получается, что вообще не важно, на сколько градусов повернёшь шпиндель, да?
Вернее - ни где не надо указывать точно, на 30 градусов повернул или на 32,5
Насчёт геометрии фрезы не понял. Т.е. если повернул гравер (10ти градусный) на 30 градусов, надо переписать его угол на 35? об этом речь?

меня сиськи/пиписьки только концентрируют, поэтому 30 градусов*2+10=71 (на всякий случай, типа биения)
это если угол10 при вершине гравера, а не между осью и кромкой

Тогда и толщину инструмента менять? не 3,175 мм делать, а.... длину режущей части (7 мм например) умножить на sin угла наклона (к примеру 30 градусов)... т.е. в нашем случае равно - 7 х 0,5 = 3,5 мм... и да, умножить на 2, т.е  = 7мм.

Если не изменить толщину инструмента по какой то такой приблизительно схеме, то можно зарезать заготовку, в случае широкой плоскости поднутрения.
Т.е. УП будет думать, что толщина гравера 3,15 уже кончилась и можно резко углубиться вниз, т.к. ни чего не мешает... а на самом деле там за бортом ещё вынесена солидная режущая часть

ммммм.... крутяк! точно точно! вот тебе и поднутрение! Принцип в принципе ясен теперь.

конкретный вопрос к данному станку.позволяют ли длинна стола делать поворот головы на 90 гр.и есть ли возможность(с доп.оборуд)автоматической смены инструмента.каково биение фрезы.и тип крепления.сменные цанги али патрон

а лучше наверное не считать синусами длину... вернее ширину гравера.... а тупо ставить её большую

нде.... понятно то оно понятно конечно.... только если это надписи    и желательно, что бы файл свой был...
а как вывернуть поднутрение печатки в СТЛ? конечно можно отмоделировать это поднутрение, но может есть какой то более быстрый метод?

bazzl,
сисястенький.... подскажи пожалуйста, как поднутрение в СТЛ колечка/печатки вывернуть наизнанку? пока простых вариантов не приходит на ум.

порвало ваще)))
