Развернуть ⇓

кто модель делал?

Samson

Попробую ответить за мастера)

Если я не ошибаюсь 3Д модель делал LordLucifer - это один из пользователей нашего оборудования из г.Белгород (РФ). В основном модели такого плана - это его основная работа.

Если что прошу прощения что вставил свои 5-ть копеек)

Когда я покупал станок, мне предлагали купить Б/У, Стрижа, или даже китайца. Но скажу честно, что ни разу не пожалел о сделанном выборе. Всё таки для меня - начинающего фрезеровщика тех.поддержка которую обеспеивает JS Mill просто бесценна. Я могу приехать по любому вопросу, вплоть до помощи с покупкой хороших фрез починки шпинделя,  или плавления воска (в первый месяц я не имел даже форм или печки что б плавить). Очень помогают парни с фирмы советом и практической помощью в плане сложных фрезеровок, с которыми я ранее не сталкивался.
Всё это звучит как реклама   , но я правда очень доволен выбором. Отдельно спасибо Дмитрию за участие и посильную помощь

sukhotskyy
Юрий, круто! Работа на 5-ть с плюсом!

Хочу поинтересоваться, полив капельный сделали? Без компрессора?

Просто у нас сейчас будет выходить в ближайшее время версия 4-х осевого WM-1400 AMBER - это модель для обработки бурштына и не только. Там будет система полива управляемая через Mach3.

Если интересно, постараюсь в ближайшее время написать про данную инновацию на форуме.

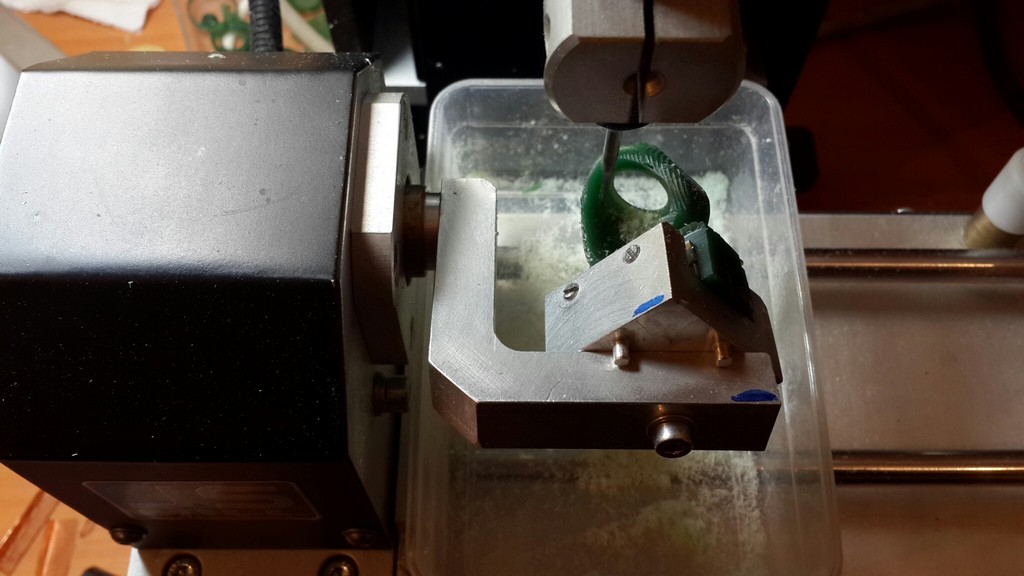

Полив очень примитивный - обычная капельница...
Волк, кстати, с вырезаным поднутрением...

sukhotskyy,

Ну так поднутрение почему то и не сфоткали)))

резка поднутрений

https://www.youtube.com/watch?v=m_l6pqwjm6U

Black Diamond,
Я для знакомых фоткал самого волка, они не ювелиры, не оценят. А потом решил и тут показать... Так что восковка уже ушла, фоткать нечего...

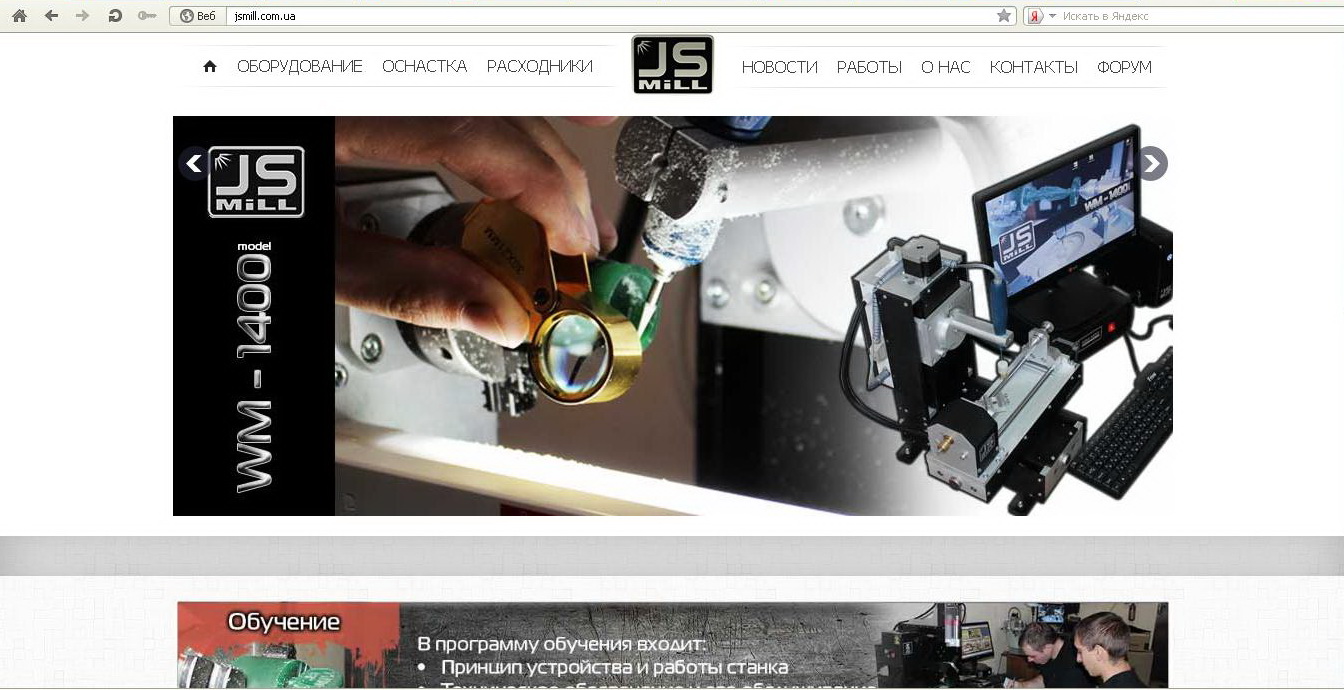

Новость для владельцев оборудования JSMill, а так же всех интересующихся 3D технологиями и фрезеровкой на станках с ЧПУ.

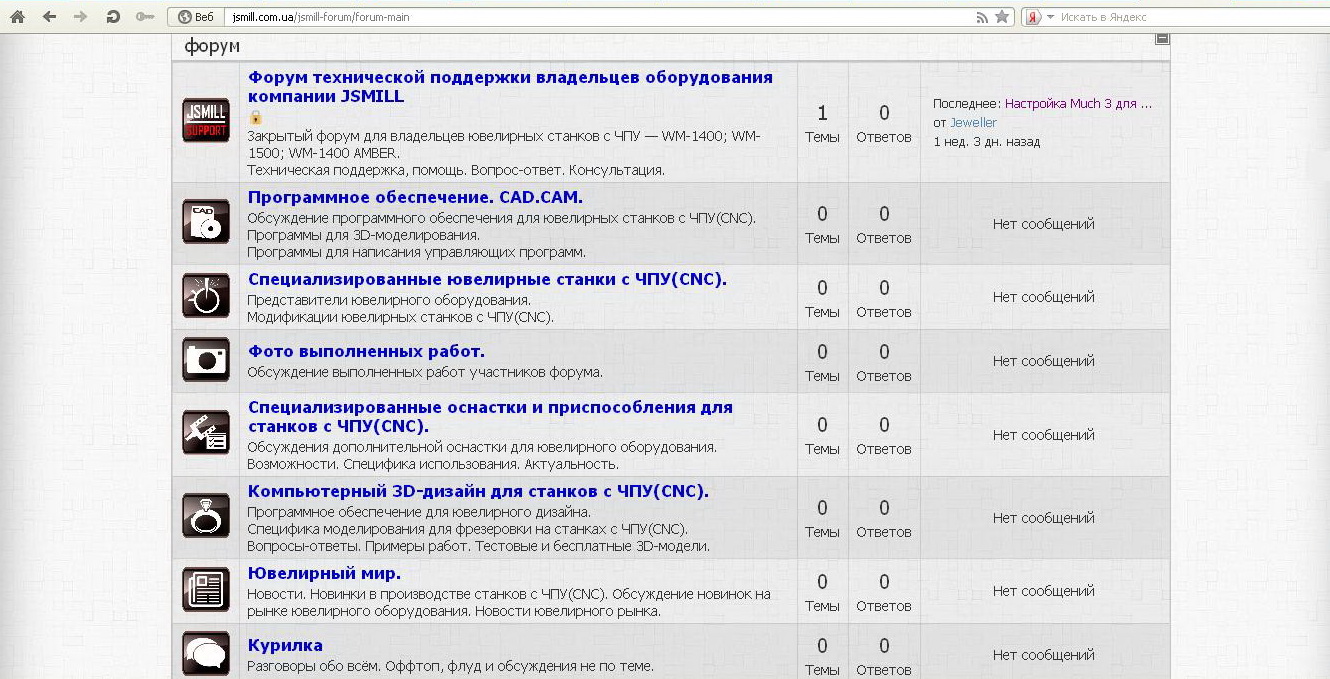

В ближайшее время на нашей украинской версии сайта будет запущен форум для владельцев оборудования и просто интересующихся технологиями пользователей.


Так же на форуме будет закрытый раздел по тех.поддержке станков JSMill. Всех желающих приглашаем задавать интересующие вопросы касающиеся 3Д технологий, моделирования и фрезеровки на ЧПУ станках.

Сейчас форум уже работает в тестовом режиме.

Samson
Выкладываю видео с использованием датчика нуля, смены инструмента и фрезеровки кольца.

https://www.youtube.com/watch?v=7ai37TIes-c

Спасибо, еще вопрос, при выставлении длины фрезы, через датчик, есть вероятность сломать фрезу, для черновой понятно, она большая, а вот для чистовой.....????

Dmitry (ARDI),
А как угол на поворотных осях выставляли??

Samson
Фреза идет на касание и поднимается вверх. Поэтому вариант сломать - только при условии что Вы пустите её отбиваться по сторонам. Если все делать правильно - фреза останется целой.

vollen

Угол выставляли с помощью угольника, миниуровня и конечно зарезов.
Впринципе зарезы дают самый точный показатель.

Компания JSMill предоставляет возможность изготовления индивидуального заказа станка.
Т.е. мы можем сделать станок для Ваших задач и с Вашими характеристиками.



Так же есть возможность "апгрейда" либо доработки уже имеющегося станка.

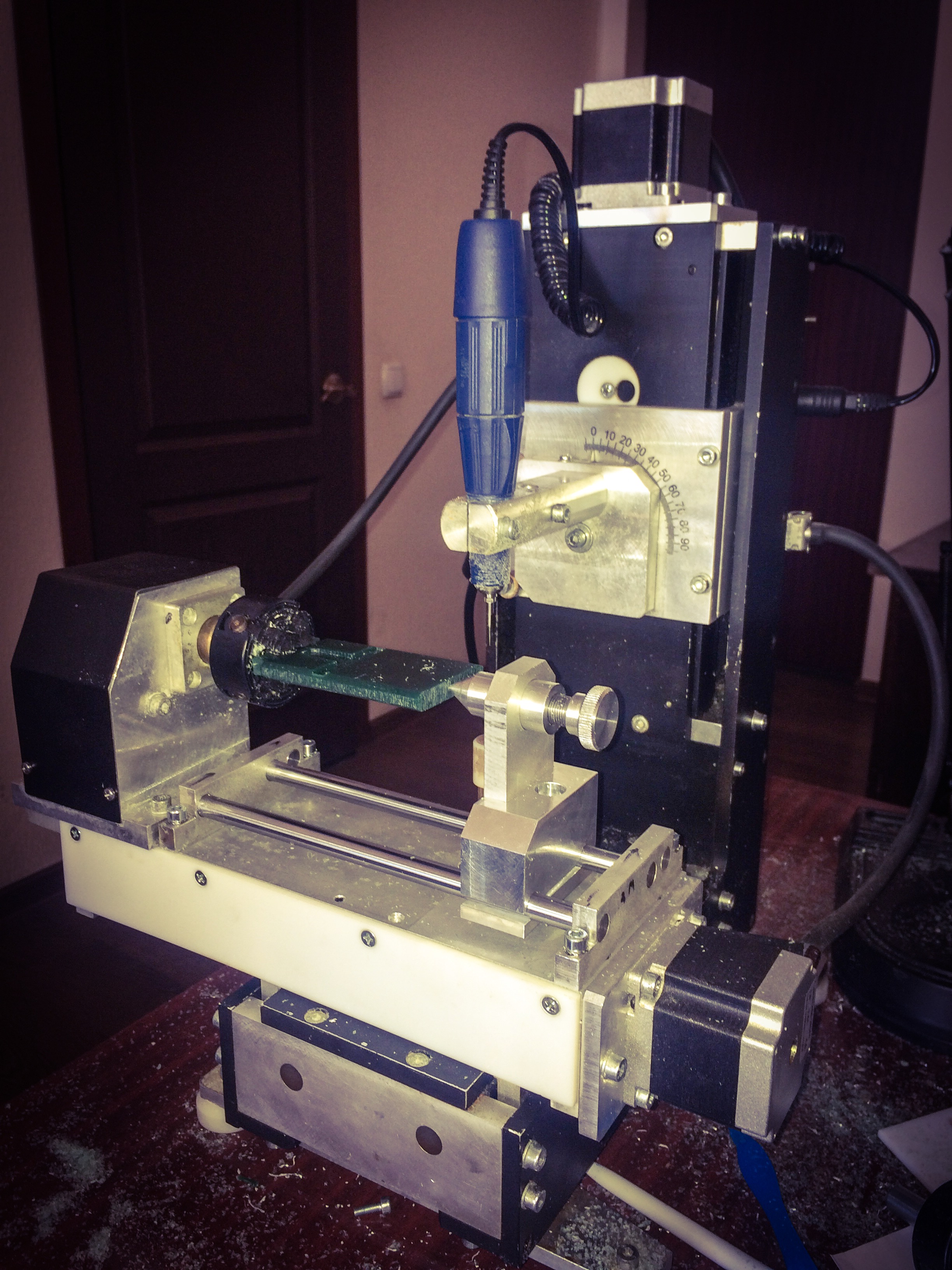

Как пример, установка салазок с "задней бабкой" на популярные модели станка без этой опции.

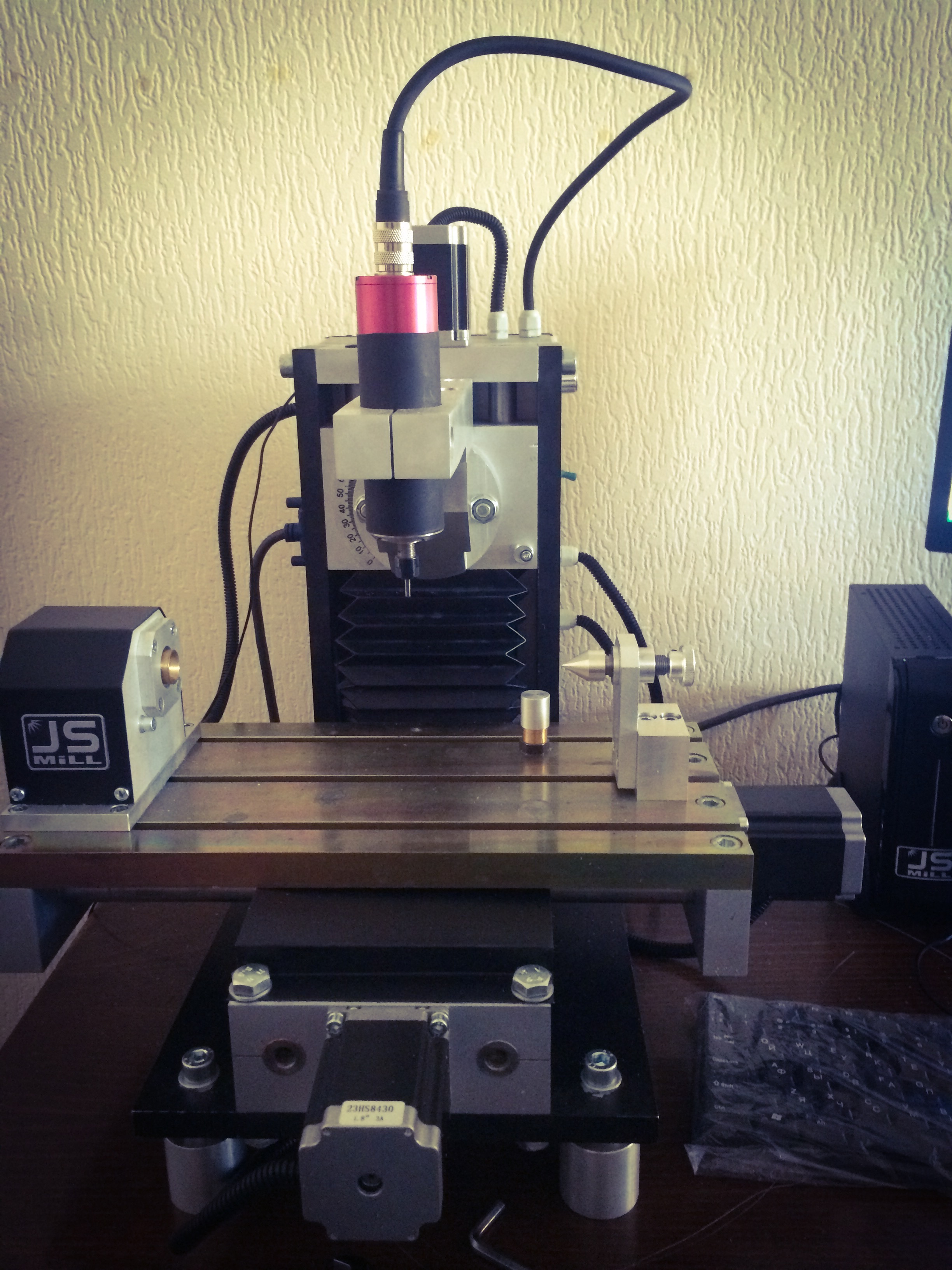

Dmitry (ARDI), на первой картинке шпиндель windward? поделитесь впечатлениями от его работы.

Шпиндель хороший. Мы его используем уже не первый раз. Очень надежный, ни разу не подводил.
Воздушное охлаждение, керамические подшипники, мощность.
Все эти факторы являются безусловным плюсом.
Есть небольшой минус в виде выставления фрезы. Так как цанга ER имеет небольшую погрешность.
Погрешность маленькая, но ювелирки заметная.
Впринципе при определенных навыках выставление фрезы занимает считанные секунды.
А так в общем Виндворд - один из лучших в своей нише.

Dmitry (ARDI),
Если не секрет, как вы выбираете люфт фрезы в цанге ER?
У меня возле станка самодельный кронштейн для оптической головы микроскопа.
Вставил фрезу, зажал гайку, белый лист бумаги поместил за фрезу, хороший свет,F5, смотрю в микроскоп на кончик фрезы. Если контур кончика четкий и по размеру очень близко к размеру, при выключенном шпинделе, то все ОК.
А если виден ласточкин хвост или размер его отличается от неподвижного положения, то ослабляю гайку вынимаю фрезу, проворачиваю ее на несколько градусов и снова зажимаю гайку, смотрю в микроскоп.
Иногда по несколько минут уходит на выборку биения фрезы в цанге, иногда с первого раза попадаю.
Да, еще хвостовик фрезы перед установкой 24-тым литолом смазываю, с ним точней выходит, да и от влаги защита цанги .
Цанги хорошие поставил, с биением 5мкн, а вот гайки китайские не совсем стандартные, аналогов по размерам нет таких, вот и мучаюсь с выставлением фрез.  А так как прецизионность - это свойство системы в целом: начиная от подшипников и заканчивая гайкой шпинделя, то биение имеет место быть, даже при швейцарской цанге

шнэк, очень понравилось описание Вашей методики.

Очень открыто и понятно. Только я случайно Вам "минус" поставил.
С телефона пишу, поэтому промахнулся(
А описание понравилось!

Ну а мы, как-то наловчились зажимать фрезу.
Биение тоже оптикой просматриваем.
Но пока идеальной панацеи не нашли.
Одна цанга била сильно.
Поменяли, поставили новую, стало практически все четко.
Возможно кто-то сталкивался с таким явлением?

Подумываю об автосмене инструмента, у товарища видел в живую как фрезы меняются за пару секунд, очень понравилось. Один раз выставил фрезу и наслаждаешься до ее поломки процессом из далека
Но пока не до жиру, может через годик-два поставлю шпиндель  с автосменой.
