Еще необходимо размещать заготовку по центру и точно выставлять 0 по Z

Заготовку то уж точно по центру выставляю    . А вот с 0 по Z согласен... буду разбираться.

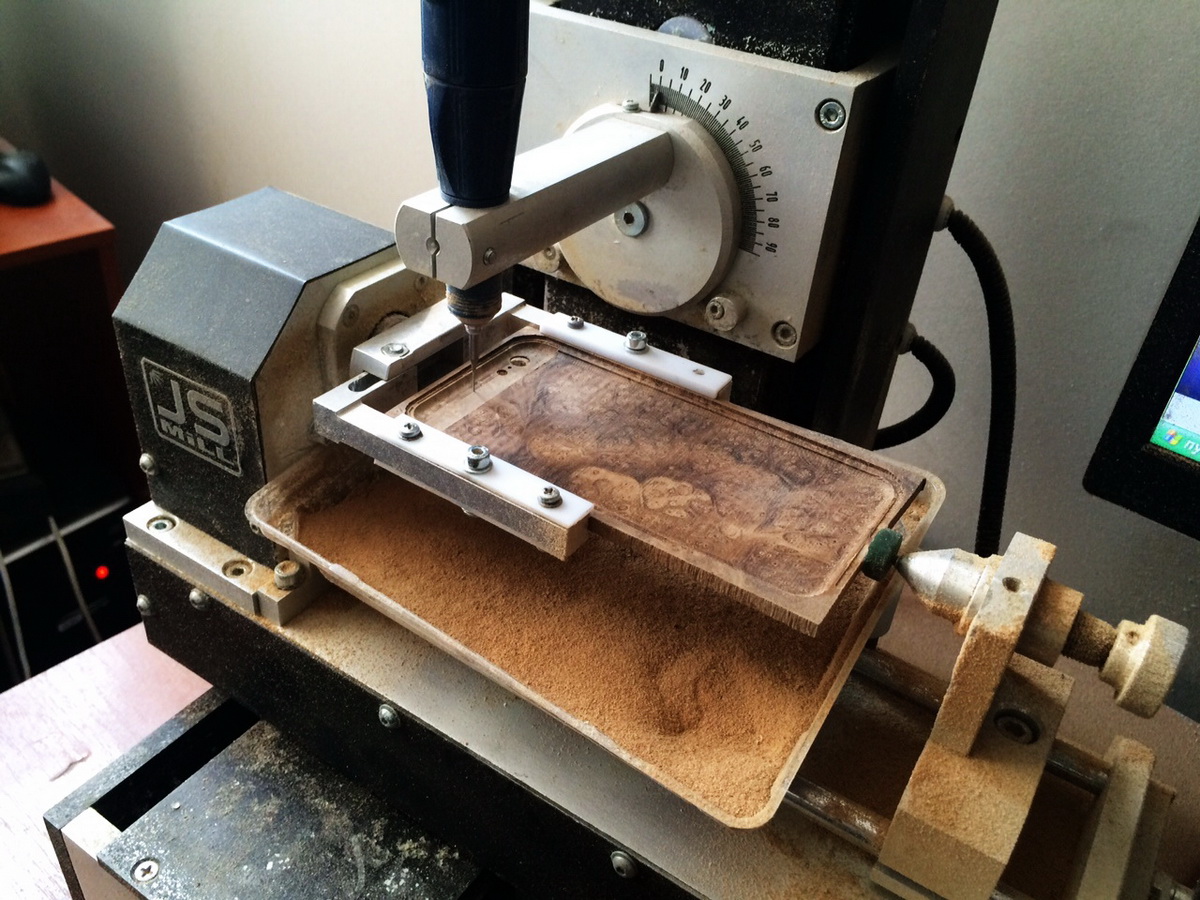

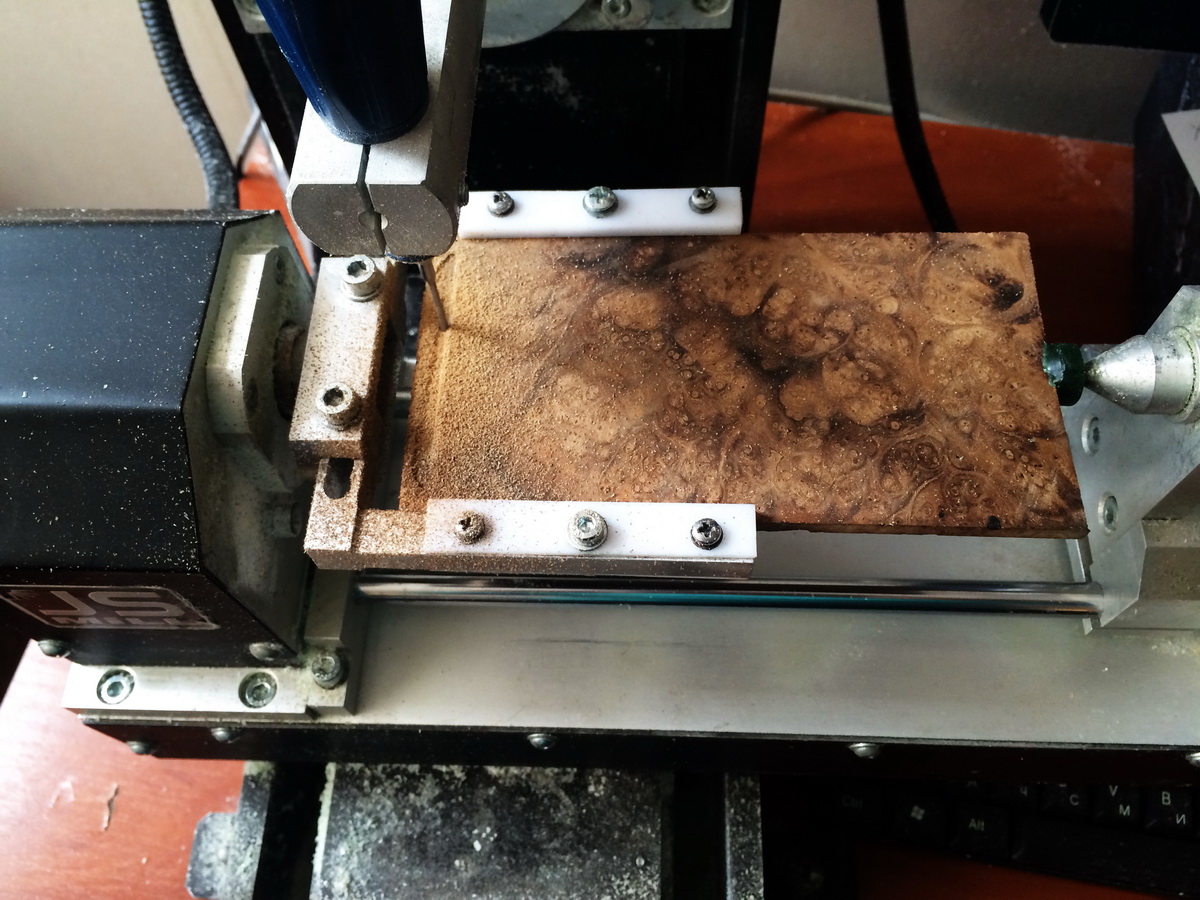

Фрезеровка стабилизированной древесины:





Накладка на корпус телефона IPhone 6. Толщина стенки - 0.6 мм.

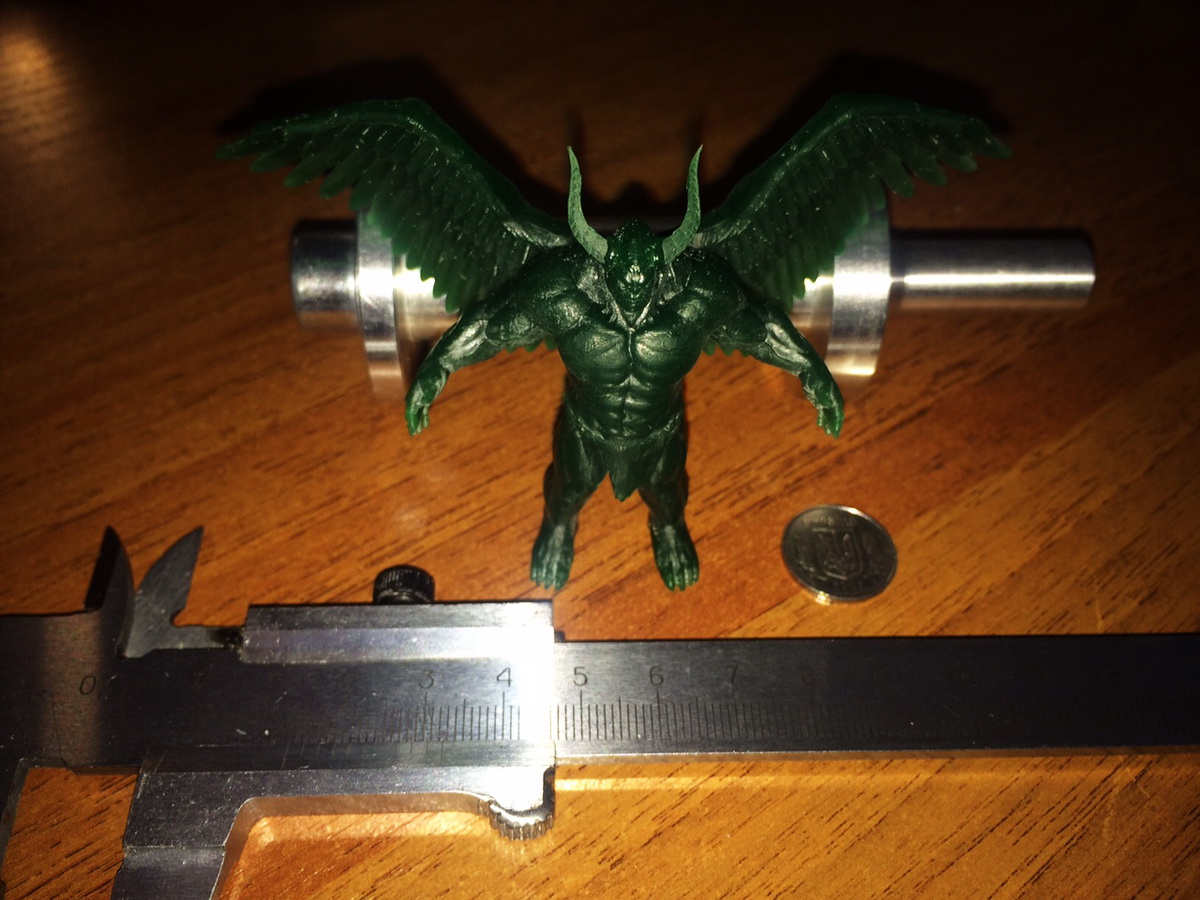

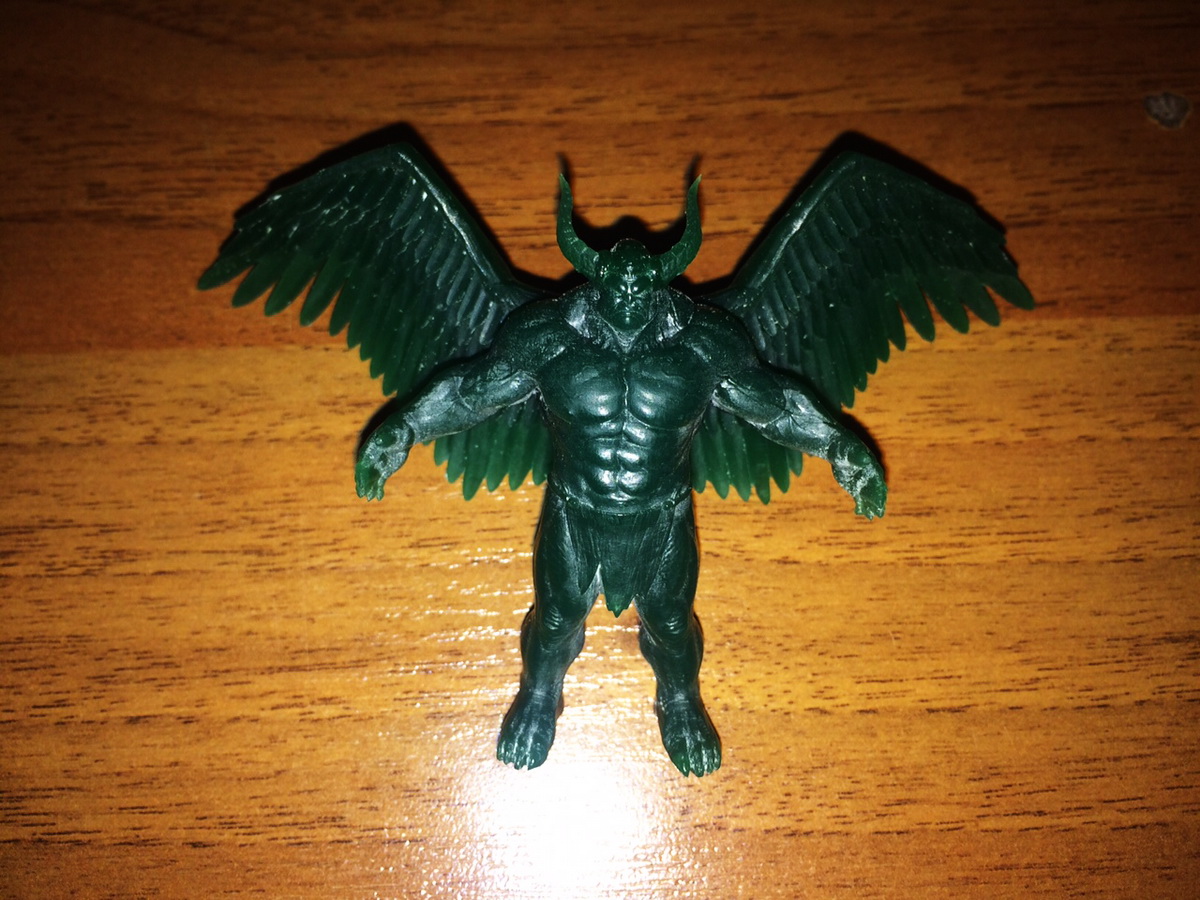

Фрезеровка настольной-фигурки:



Высота фигурки - 90 мм. По размаху крыльев - 110 мм.



Такую же фигурку фрезеруем на выставку "Ювелир Экспо 2015"
которая будет проходить в Киеве с 14-го по 17-е мая в выставочном центре Экспоплаза.

Приглашаем всех желающих посетить наш стенд!

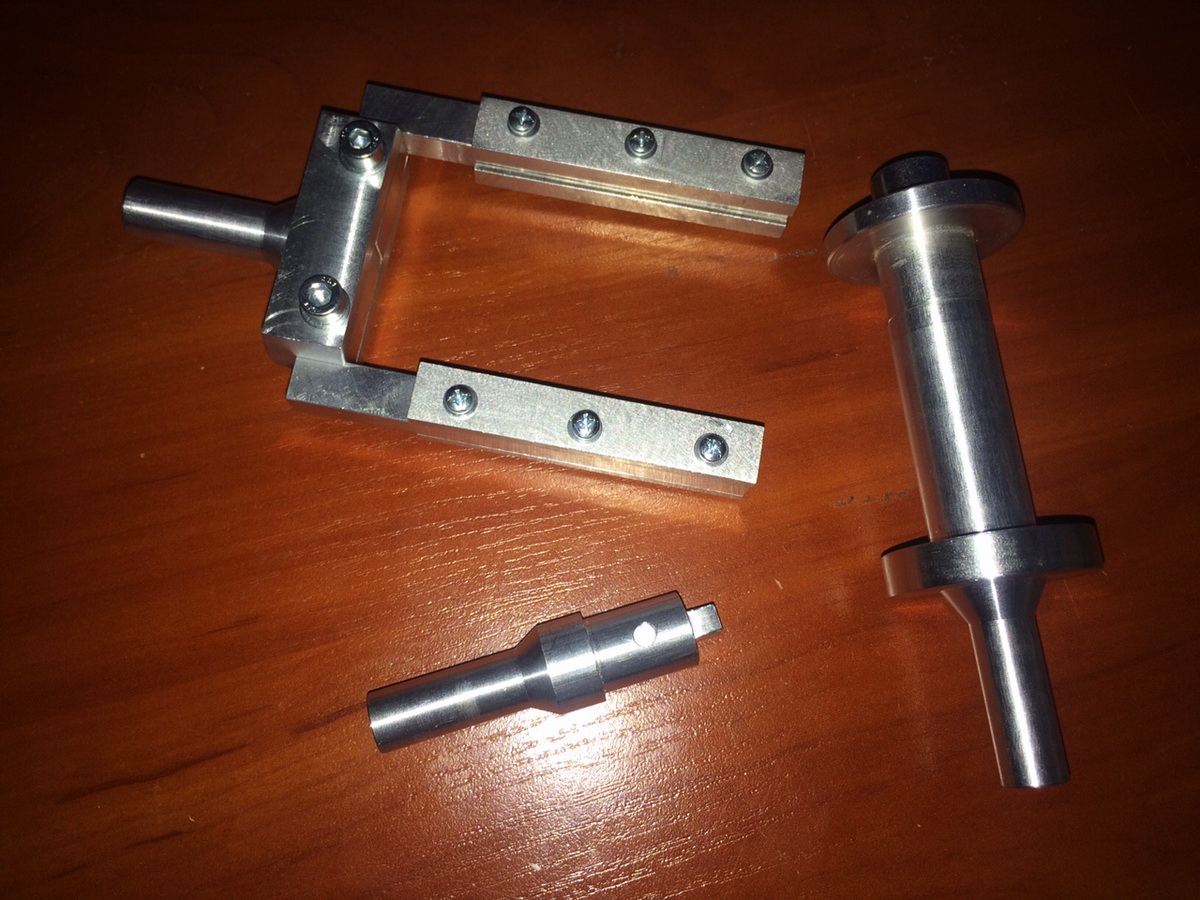

В комплектации станка WM-1400 появилась дополнительная оснастка!



1. В замен рамки с пластиковыми губками в комплектации появилась рамка с алюминиевыми губками.
2. Плюс оснастка для фрезеровки браслетов (для зажима габаритных заготовок в поворотной оси).
3. И плюс оснастка для фрезеровки колец с направляющей посадкой (для фрезеровки колец с 2-х сторн + 360 градусов).

Всю новую оснастку можно будет увидеть на Киевской выставке с 14-го по 17-е мая на нашем стенде.

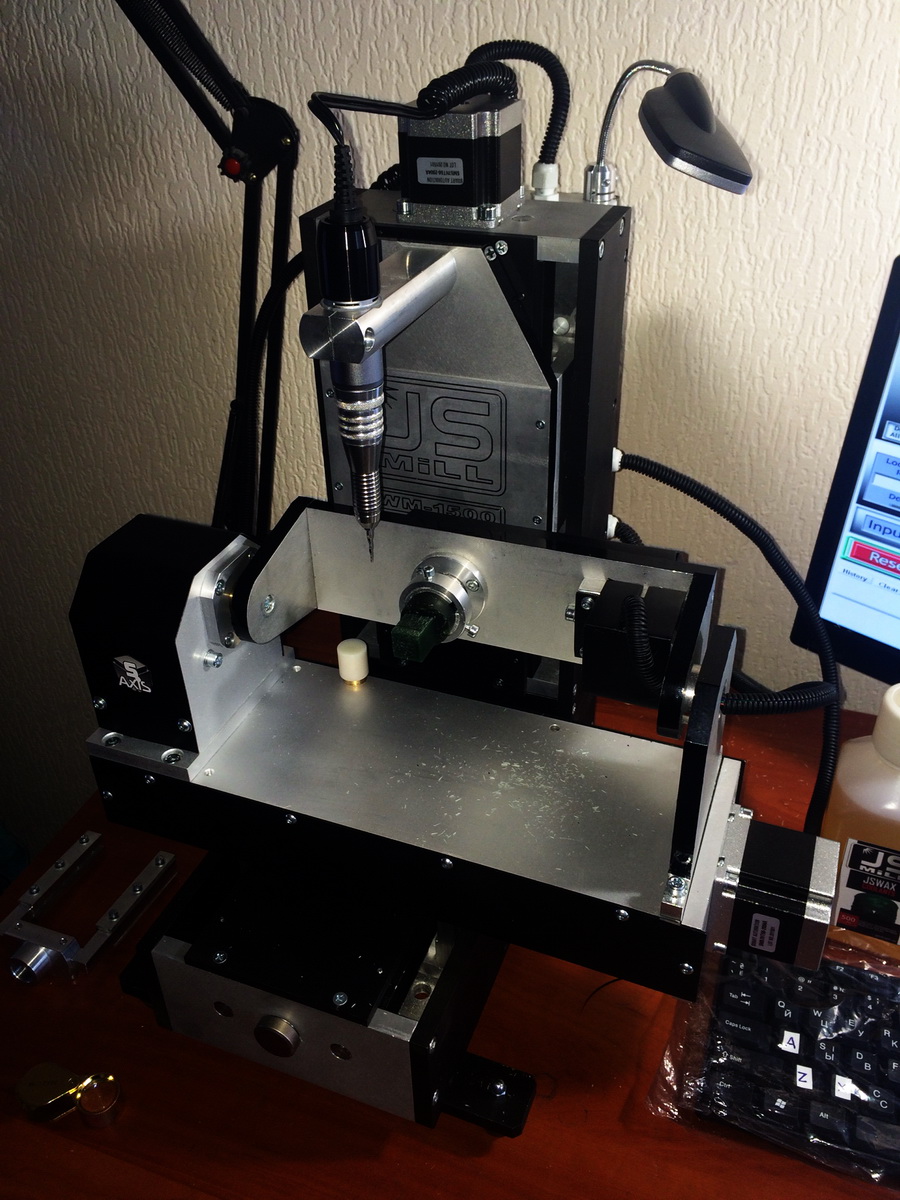

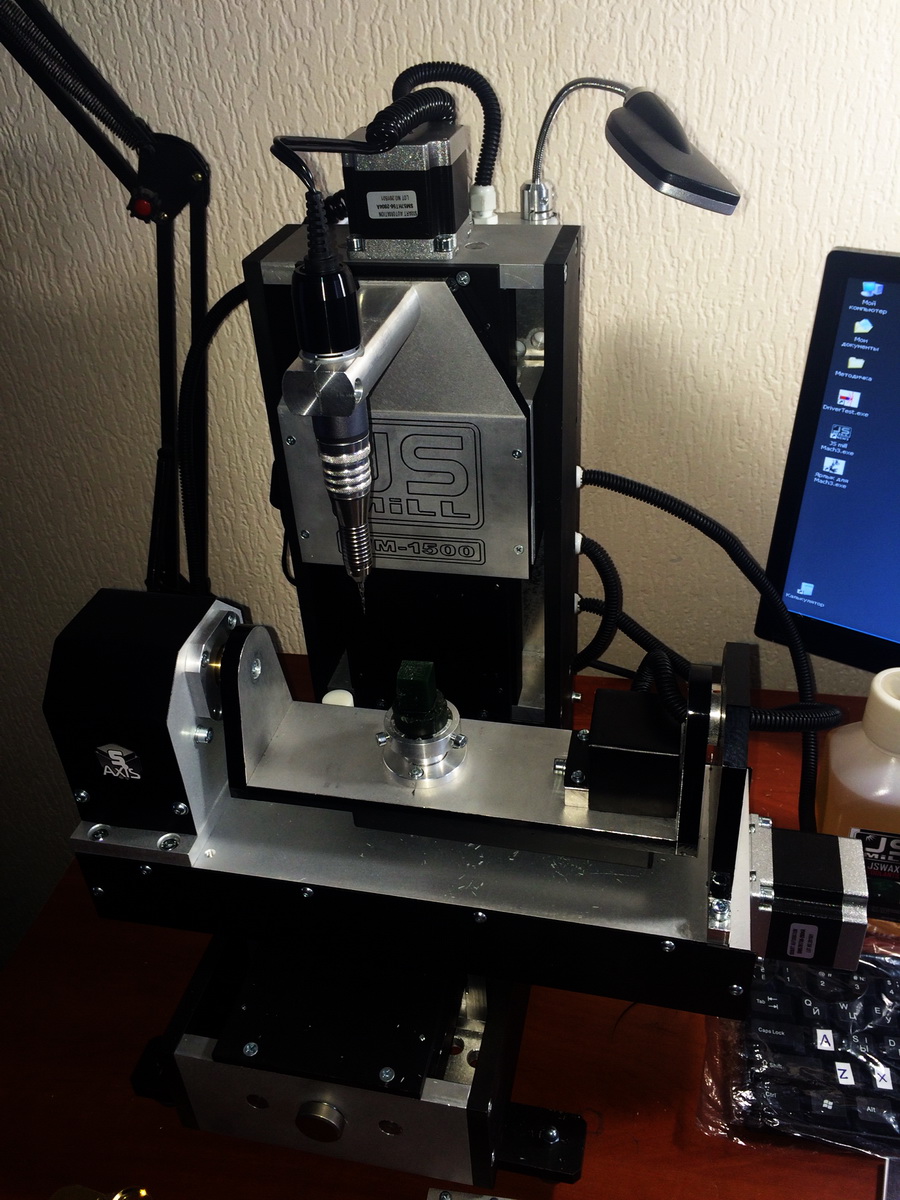

В связи с весенним обострением станкостроитлей - потороплюсь вклиниться и раньше времени анонсировать 5-ти осевой станок WM-1500 от нашей компании.



На станке помимо датчика нуля так же реализована возможность обработки по поворотной оси "B" (на нашей версии станка она имеет такое название и назначение) до 170* в рабочем положении.
В итоге - 260* рабочего хода в две стороны.
Ну а так же может вращаться на 360* с поднятой осью "Z".



Ход по осям могу написать конечно очень большой.
Но постараюсь по честному описать зоны обработки:
X - 90 mm
Y - 150 mm
Z - от -70 mm до +90 mm
A - 360*
B - 260*
Впринципе это именно те габариты, которые можно обработать на 5-ти осях WM-1500

Dmitry (ARDI),
Ось Б на ремне?

Ось "А" на ремне, а ось "В" на редукторе.
Отрабатывают себя весьма успешно.
При желании, и на ось "А" можно поставить редуктор, но тогда возможность вращения оси "В" пропадет.
Ну это при данной конструкции станка.
А если приподнять всю поворотку в целом, увеличить ход по "Z" и спрятать шаговик оси "А" под качельку - можно будет вращать на все 360*.

P.S. У нас на станке ось "В" - это поворотная качелька, а ось "А" вращающийся элемент на качельке.

Ага понятно, а какая редукция на А, если не секрет?
Вы уже резали что то на нем, можно фото восковок посмотреть.

Редукция на "A" 1:72 на оси "B" тоже самое, но там стоит червяк.
Восковки резали. Достаточно много.
Сейчас готовим его к выставке. Завтра постараюсь сделать фото.
Но лучше будет посмотреть уже видео работы станка.
Всю детальную информацию выложу после Киевской выставки.

редукция=передаточное число, я правильно понимаю.
при таком передаточном и , допустим диаметре малого шкива=10мм- диаметр большого 720мм получается, чей-то вы напутали.

720 мм )))
Тут на ЧПУ немножко все сложней учитывая деление шагов драйвера.
Если Вы имели ввиду просто количество оборотов одной шестеренки по отношению к другой - то это 1:5
Это если считать простым механическим способом.

Dmitry (ARDI),
Все это интересно! Но самое-то интересное -это цена! Чего не озвучиваете! Сколько он стоит!

Антикризисная пропозиция
Украина - 7500 енотов

РФ - 8000 енотов

Не знаю можно ли писать открыто цены, но я завуалировал)))
В течении пары недель детальная информация появится на сайте.
Так же по возможности буду отписываться на форуме.

Dmitry (ARDI),
Спасибо!Вот это другое дело!

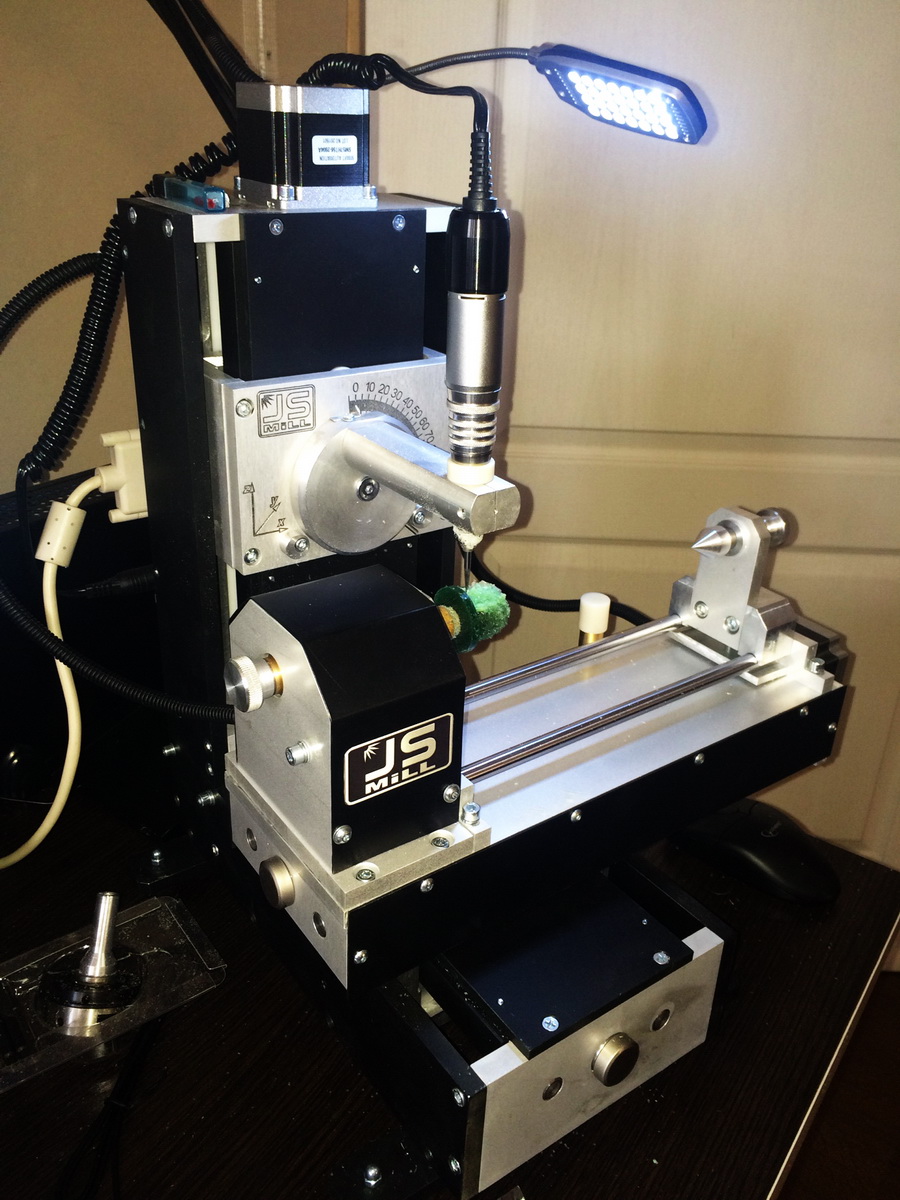

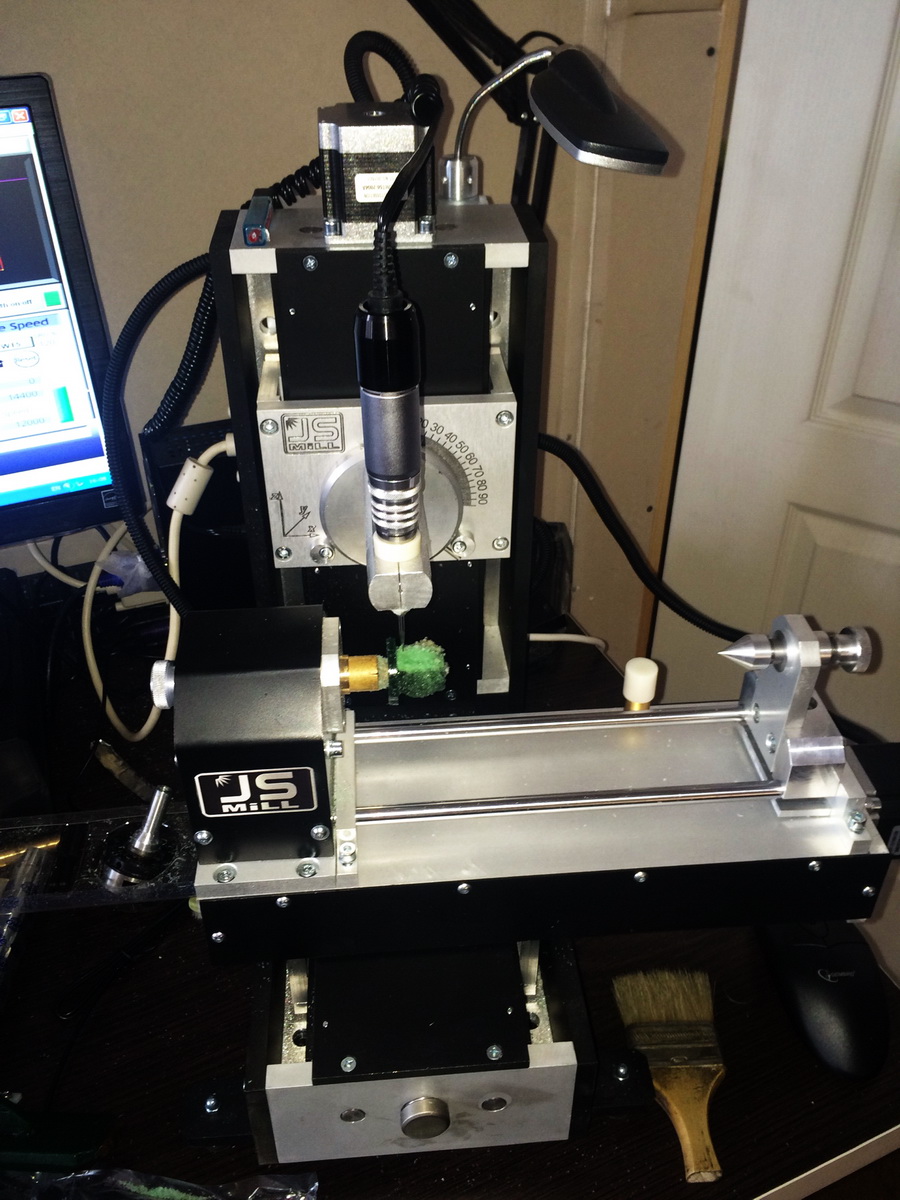

Размещаю так же фото последней версии 4-х осевого станка WM-1400.
С мая 2015 года он идет в обновленной комплектации с дополнительной оснасткой.



Посмотреть станочки в работе можно будет на Киеской ювелирной выставке, которая будет проходить в выставочном центре "Экспо Плаза" на Нивках.
Приглашаю всех желающих посетить наш стенд JSMill в секции оборудования.
Напротив Рундиста.

Dmitry (ARDI), был я сегодня на выставке, заскочил буквально на пол часика, видел ваши станочки, в живую они выглядят намного круче чем на фотографиях, за что огромный вам респект и уважуха.
Искренне желаю вам кучу клиентов и дальнейшего развития в сфере станкостроения. С ув.

Dmitry (ARDI),
я так понимаю американских енотов???

maxim79
Спасибо за отзывы!
portos
Да, все верно.

И теперь краткий фотоотчет с выставки:

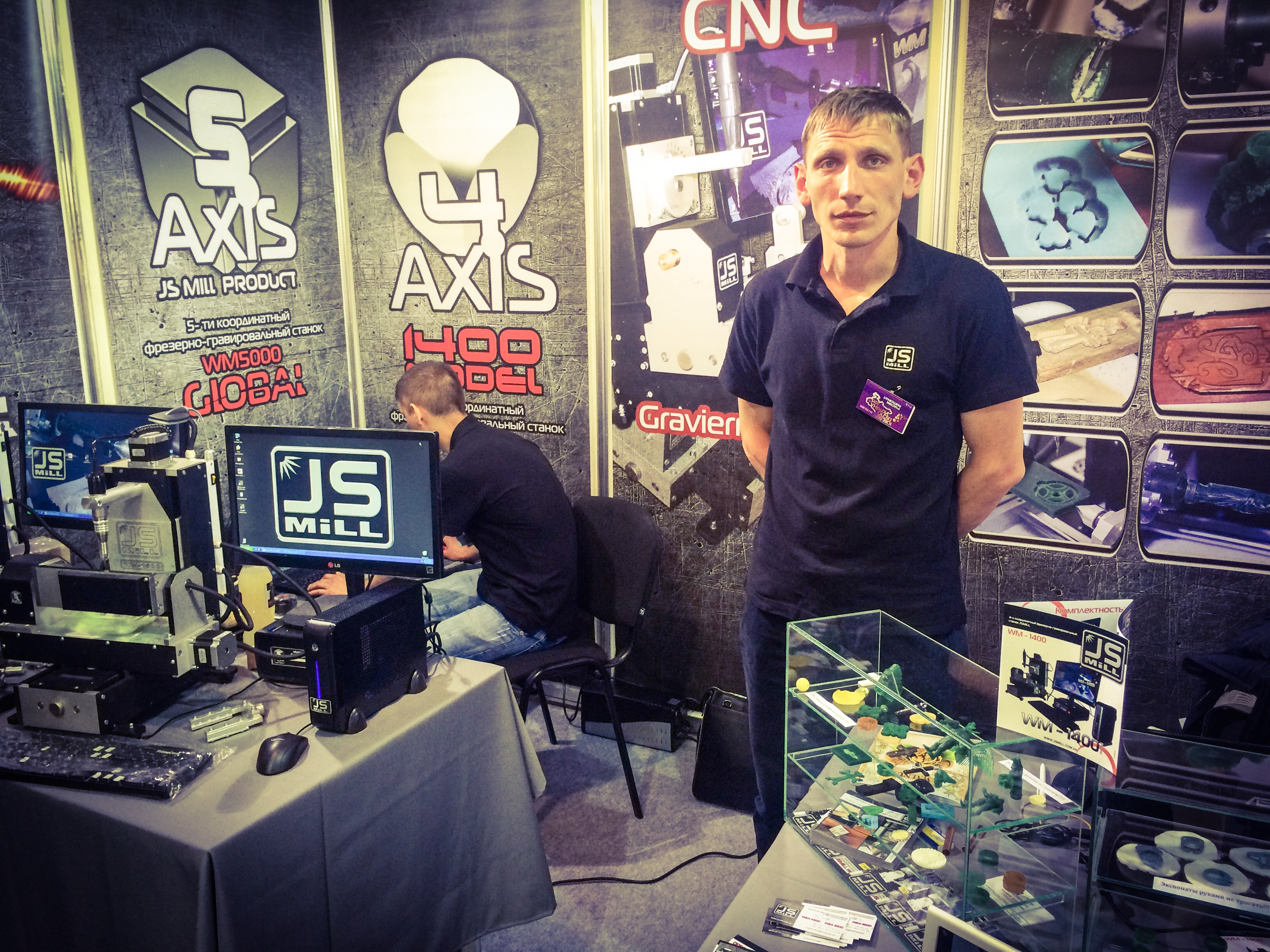

Команда нашего стенда в работе.



Оборудование в процессе.

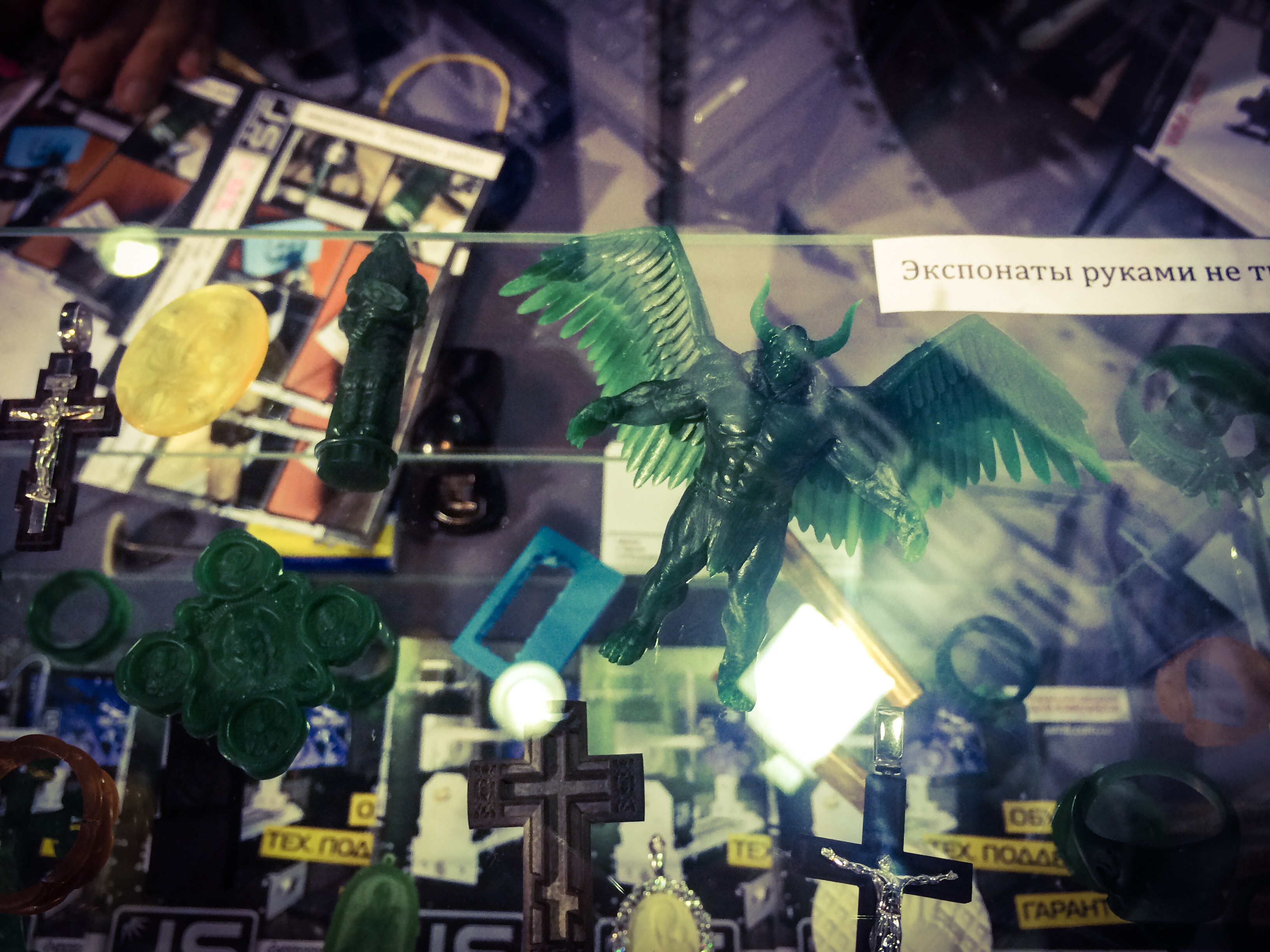

Ну и конечно же стендовые образцы.

а видео работы 5-осника можно в студию.
