► JS Mill - Украинские станки для ювелирного моделирования. , 4-х координатный фрезерно-гравировальный станок WM-1400

Пользователь
Регистрация: 12.11.2010
Откуда: Харьков

Сообщений: 928
В друзьях у: 11
Голосов: 249 / 17

1 / 0

Добавлено: 22.05.2013 17:48:17

Уважаемые участники и гости форума!
Предлагаю начать обсуждение 4-х координатных станков для ювелирного и сувенирного моделирования Украинского производства!
Все вопросы владельцев станков, потенциальных покупателей и интересующихся лиц - будем рассматривать и обсуждать в этой теме.

Развернуть ⇓

Профессия изначально должна быть актом любви. И никак не браком по расчету.

Offline

ЛС

LordLucifer

Пользователь
Регистрация: 25.05.2013
Откуда: Белгород

Сообщений: 58
В друзьях у: 3
Голосов: 5 / 0

#581

0 / 0

Добавлено: 28.05.2015 19:47:29

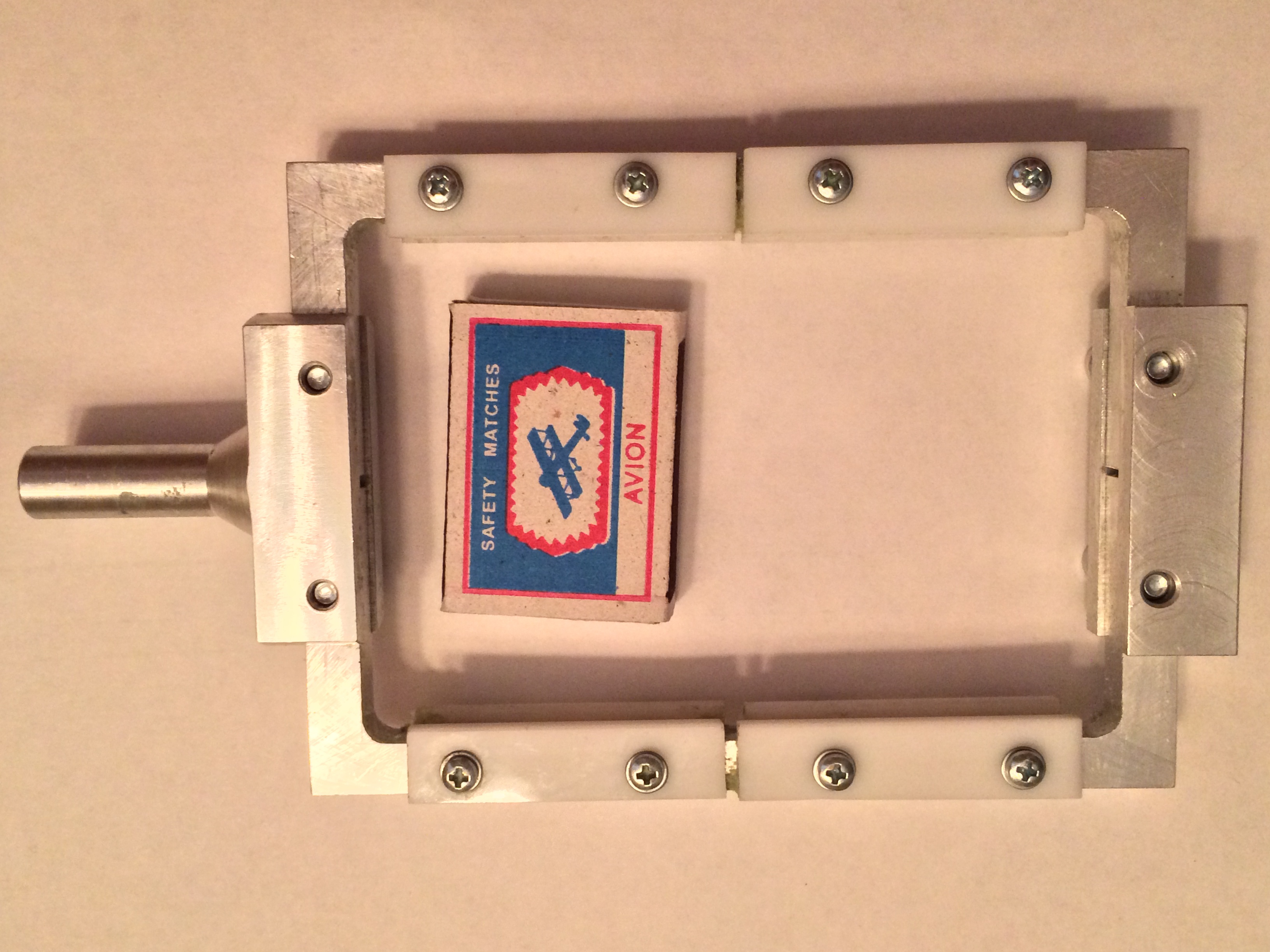

Станочек покупал два года назад, тьфу-тьфу-тьфу пилит хорошо! Сразу дополнительно заказал рамку для больших изделий.

Изменено: LordLucifer - 28.05.2015 20:43:01

Offline

ЛС

LordLucifer

Пользователь
Регистрация: 25.05.2013
Откуда: Белгород

Сообщений: 58
В друзьях у: 3
Голосов: 5 / 0

#582

1 / 0

Добавлено: 28.05.2015 19:50:33

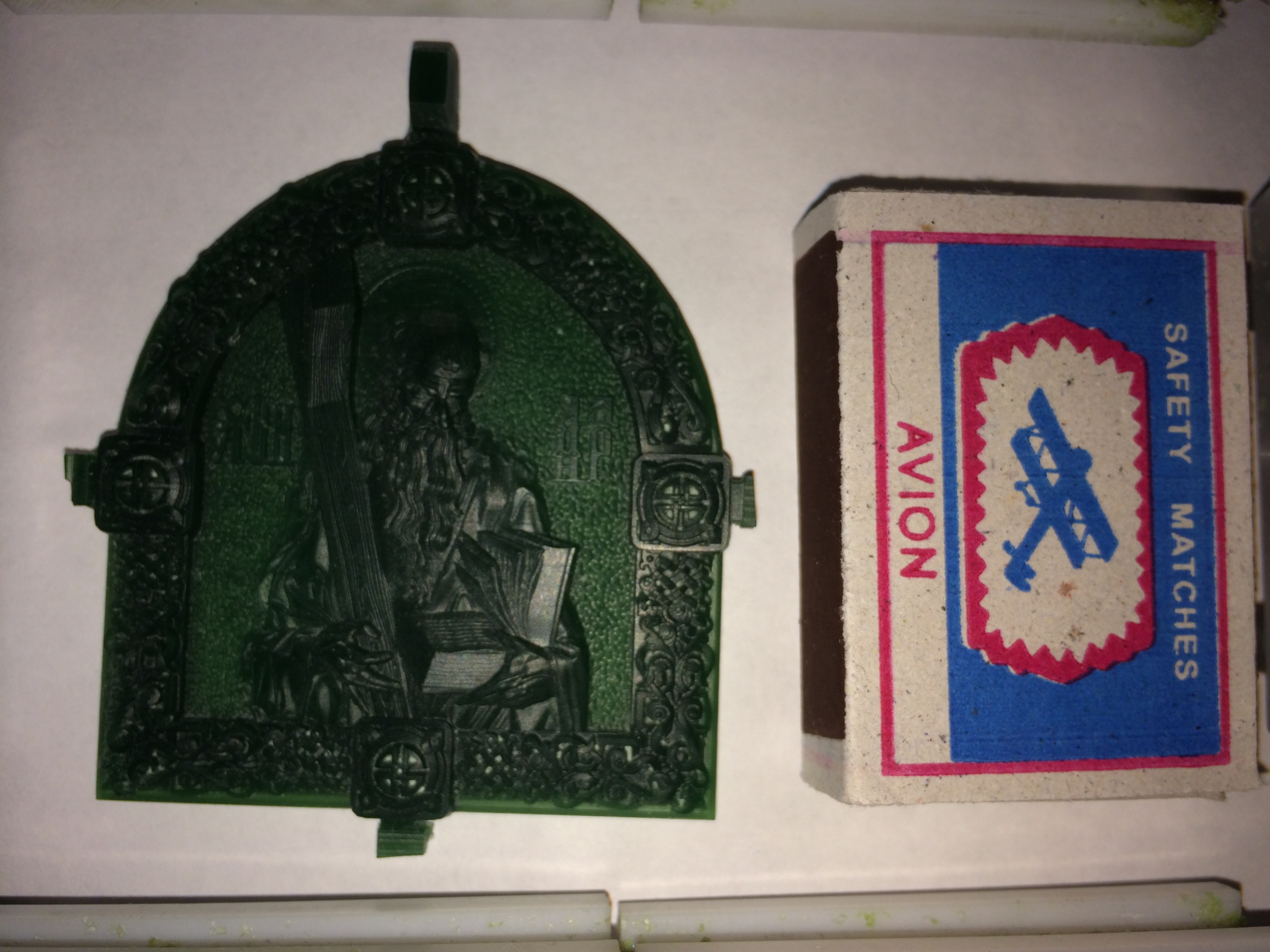

Делаю вот такие ладанки

Offline

ЛС

LordLucifer

Пользователь
Регистрация: 25.05.2013
Откуда: Белгород

Сообщений: 58
В друзьях у: 3
Голосов: 5 / 0

#583

0 / 0

Добавлено: 28.05.2015 19:53:22

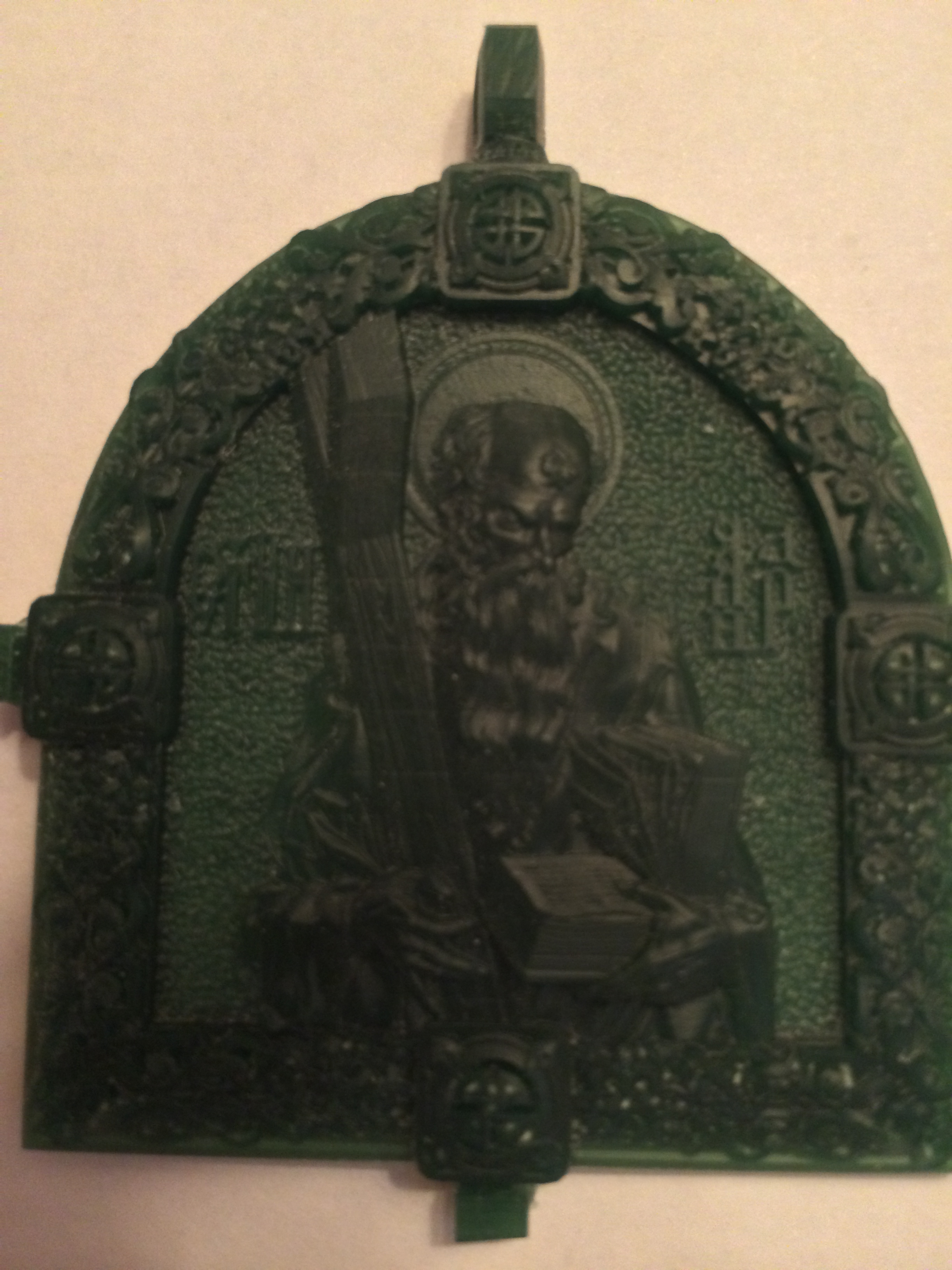

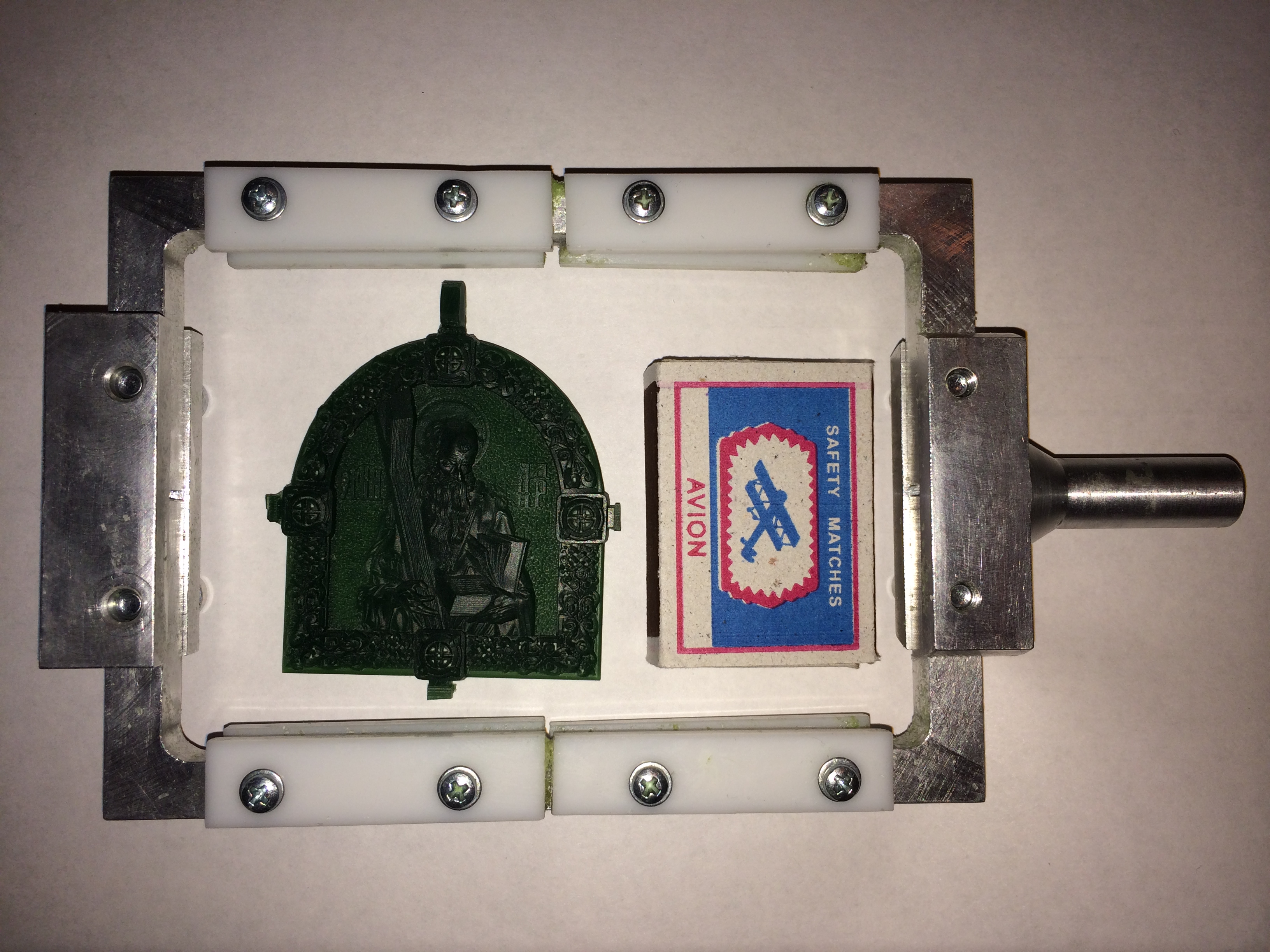

Рамку использую с задней бабкой. Фото поближе, эту ладанку фрезеровал 12 часов.

Изменено: LordLucifer - 28.05.2015 19:54:53

Offline

ЛС

LordLucifer

Пользователь
Регистрация: 25.05.2013
Откуда: Белгород

Сообщений: 58
В друзьях у: 3
Голосов: 5 / 0

#584

0 / 0

Добавлено: 28.05.2015 21:14:08

Offline

ЛС

Dmitry (ARDI)

Пользователь
Регистрация: 12.11.2010
Откуда: Харьков

Сообщений: 928
В друзьях у: 11
Голосов: 249 / 17

#585

0 / 0

Добавлено: 20.06.2015 14:09:22

Новые видеозаписи на нашем канале в You Tube - https://www.youtube.com/user/JSMillingMachine/

Профессия изначально должна быть актом любви. И никак не браком по расчету.

Offline

ЛС

Dmitry (ARDI)

Пользователь
Регистрация: 12.11.2010
Откуда: Харьков

Сообщений: 928
В друзьях у: 11
Голосов: 249 / 17

#586

3 / 0

Добавлено: 20.06.2015 14:11:24

Фрезеровка каста на 5-ти осевом станке WM-1500 в индексном режиме резки.
https://www.youtube.com/watch?v=7IXlH6Loxoo

Изменено: Dmitry (ARDI) - 20.06.2015 14:12:48

Профессия изначально должна быть актом любви. И никак не браком по расчету.

Offline

ЛС

Dmitry (ARDI)

Пользователь
Регистрация: 12.11.2010
Откуда: Харьков

Сообщений: 928
В друзьях у: 11
Голосов: 249 / 17

#587

2 / 0

Добавлено: 25.06.2015 13:15:16

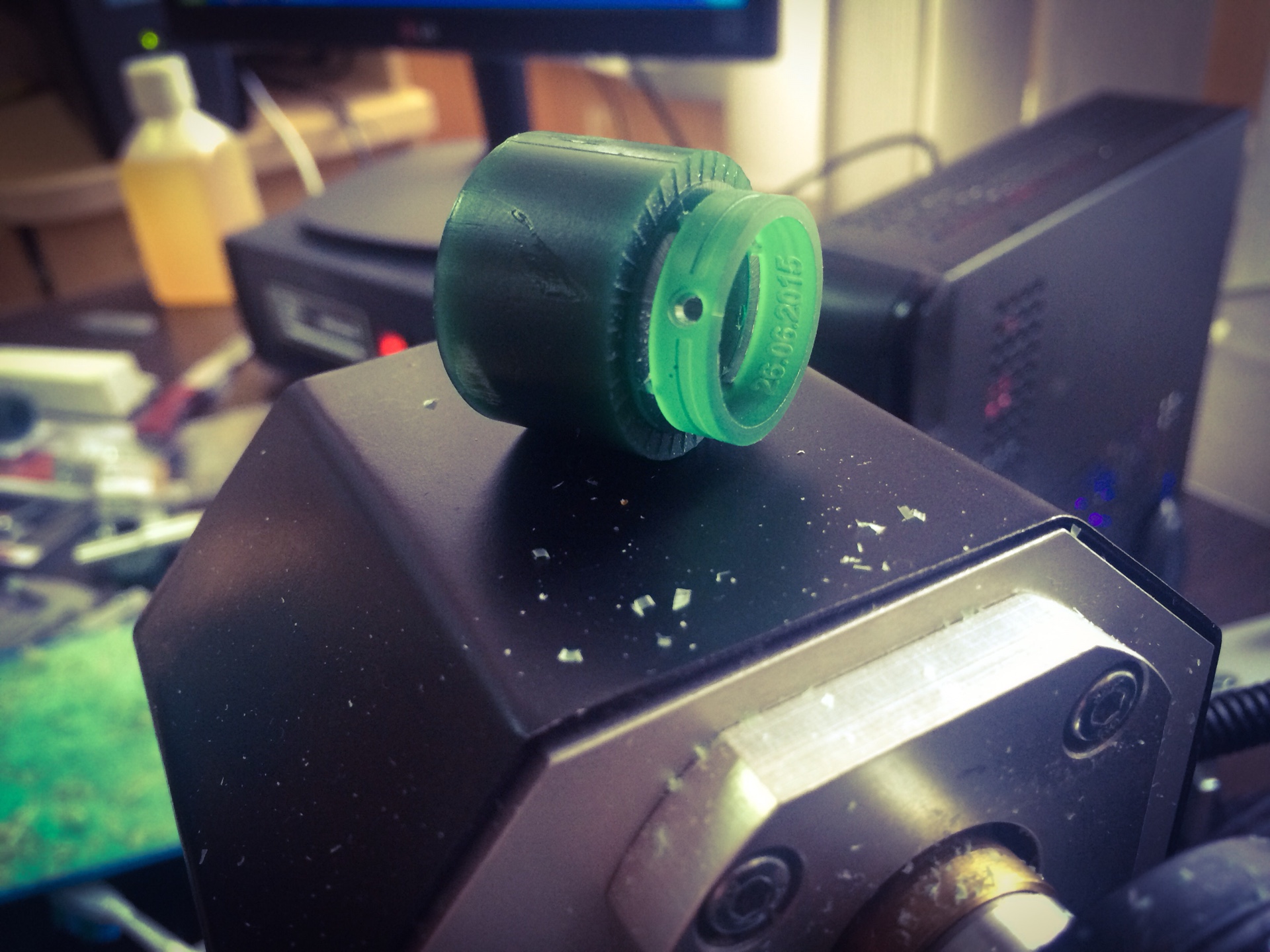

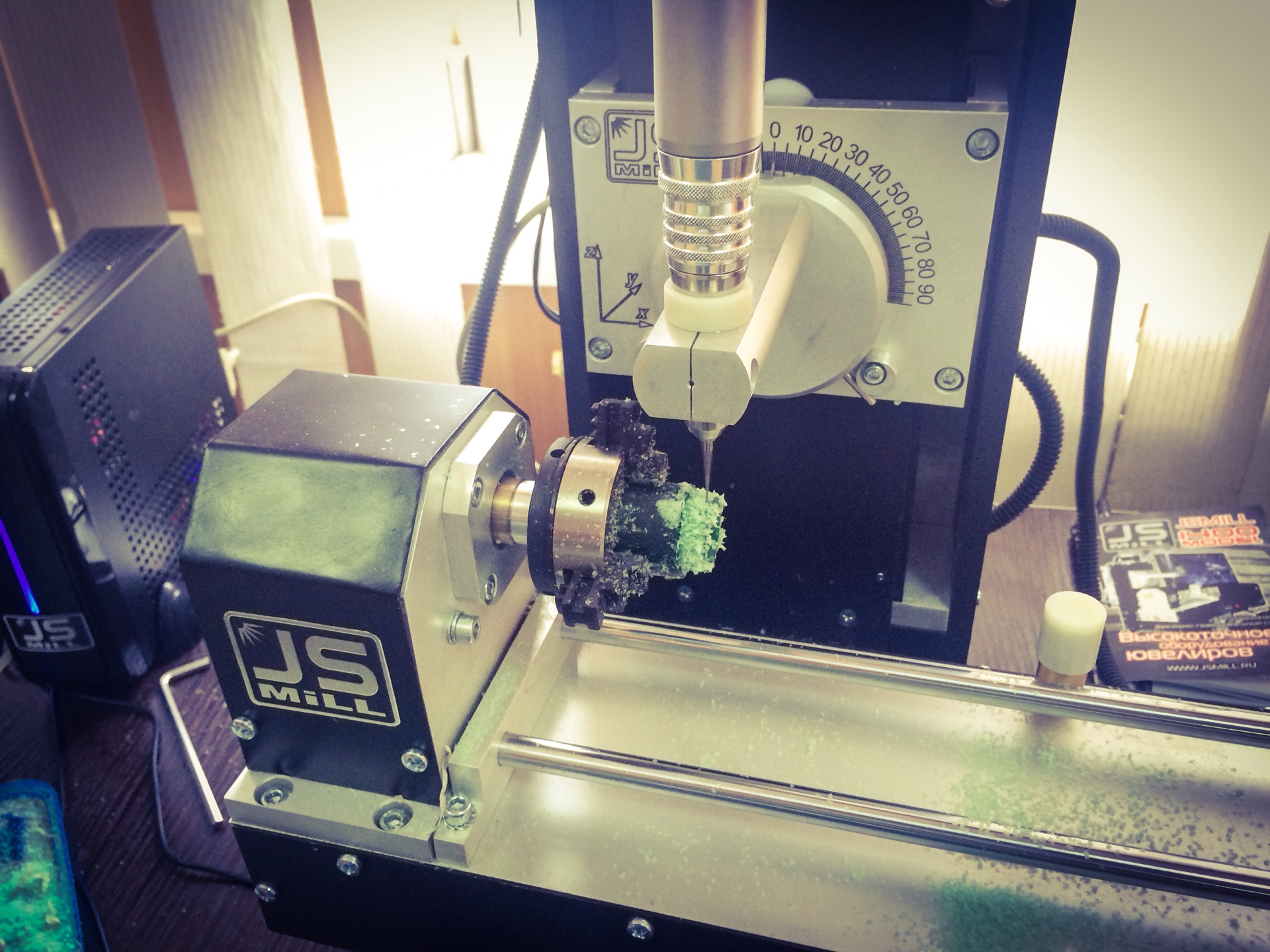

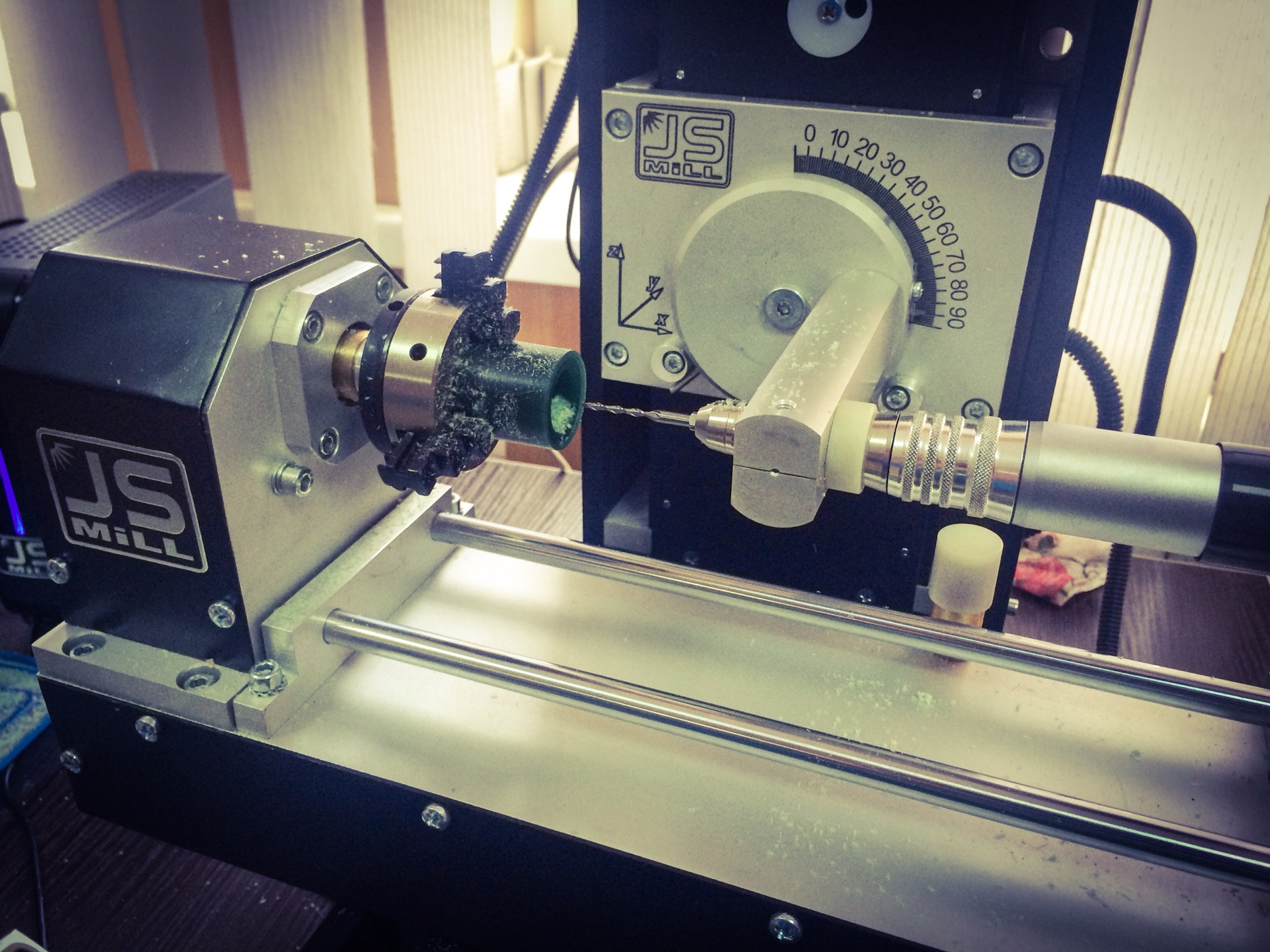

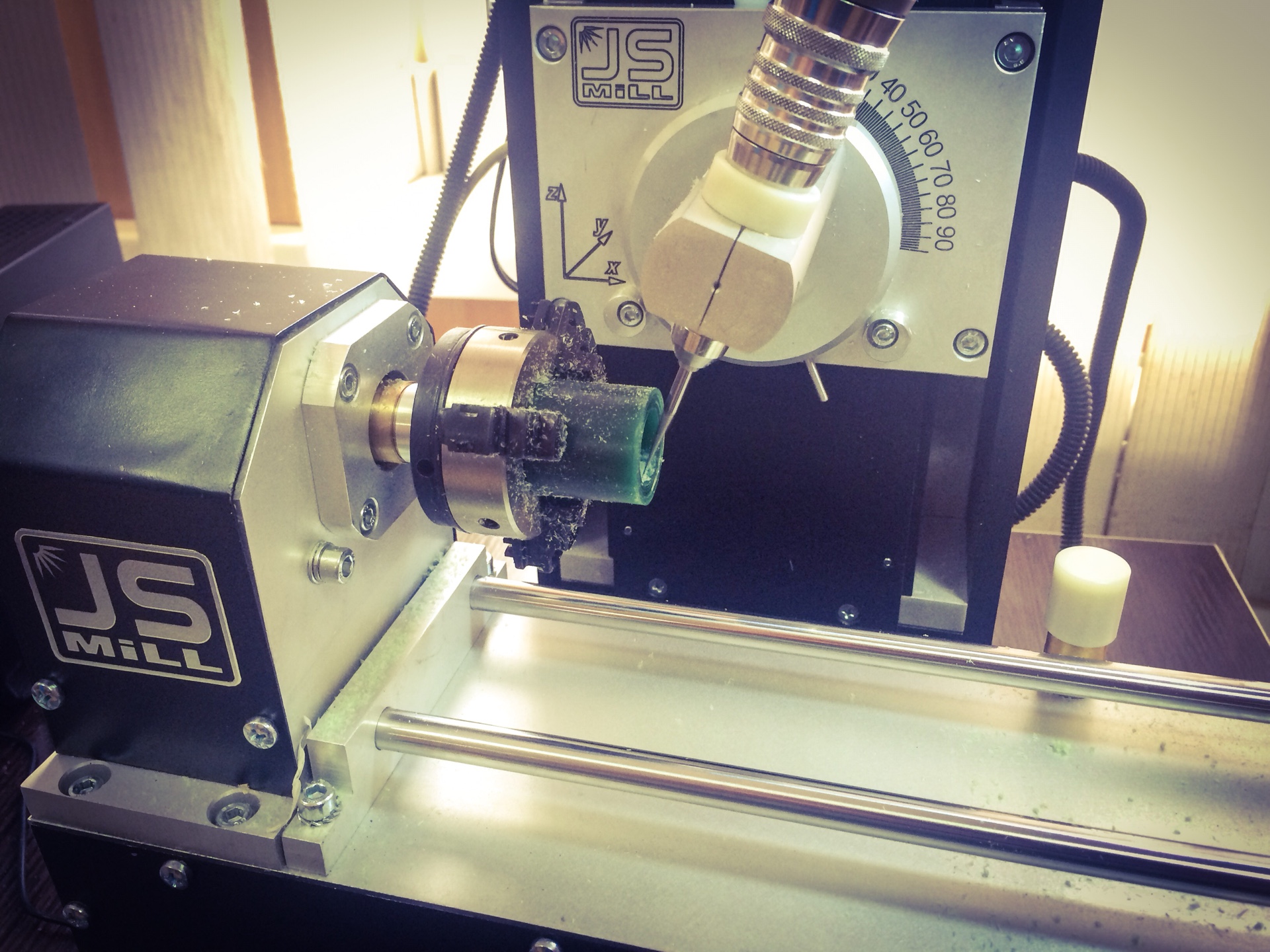

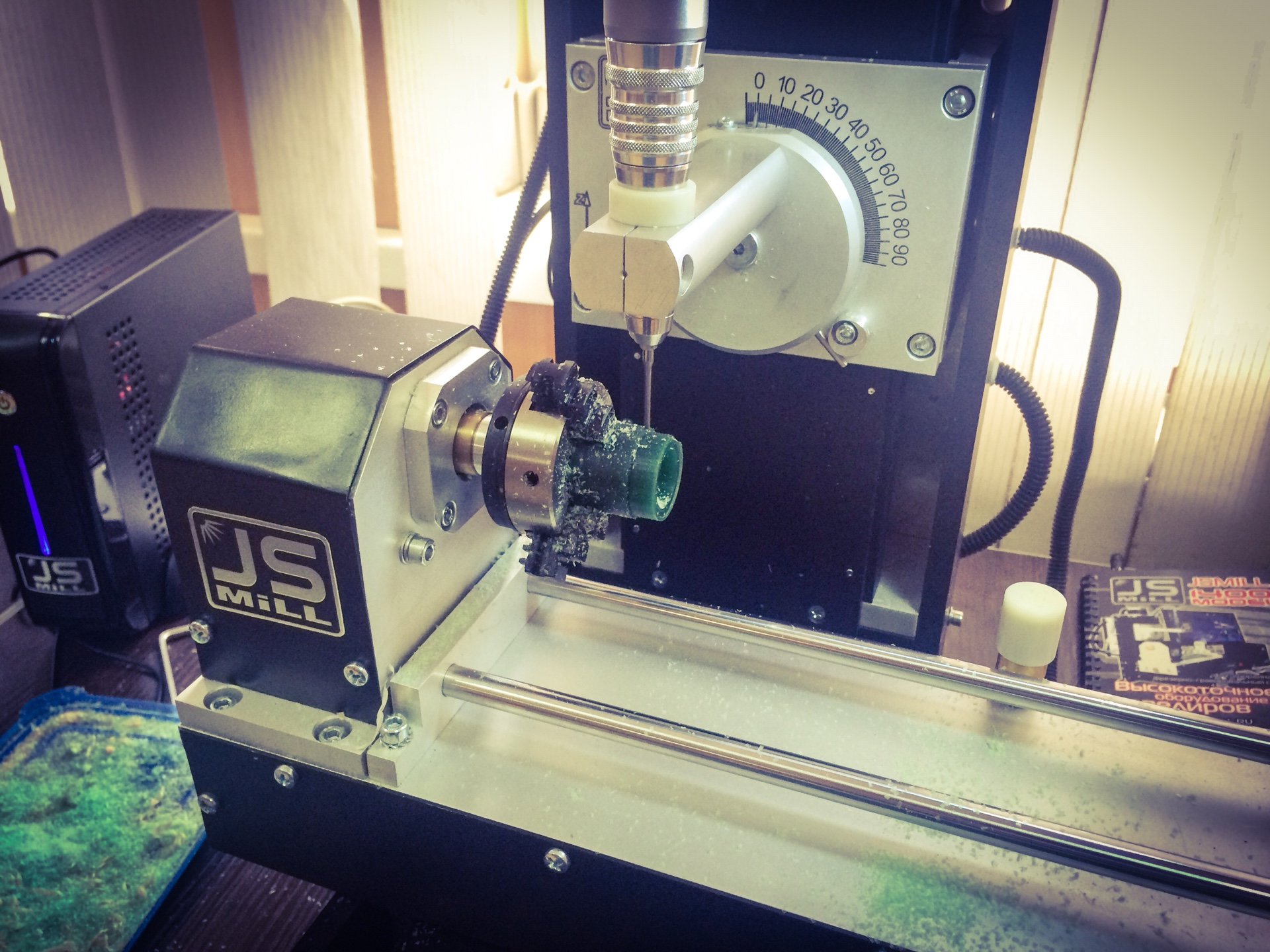

Фрезеровка кольца с гравировкой внутри:

Выполненна на станке WM-1400 PRO.
Пошаговая очередность фотоснимков.

1. Фрезеровка под углом 90 градусов.

2. Фрезеровка под углом 20 градусов.

3. Черновая фрезеровка на 360 градусов.

4. Чистовая фрезеровка на 360 градусов.

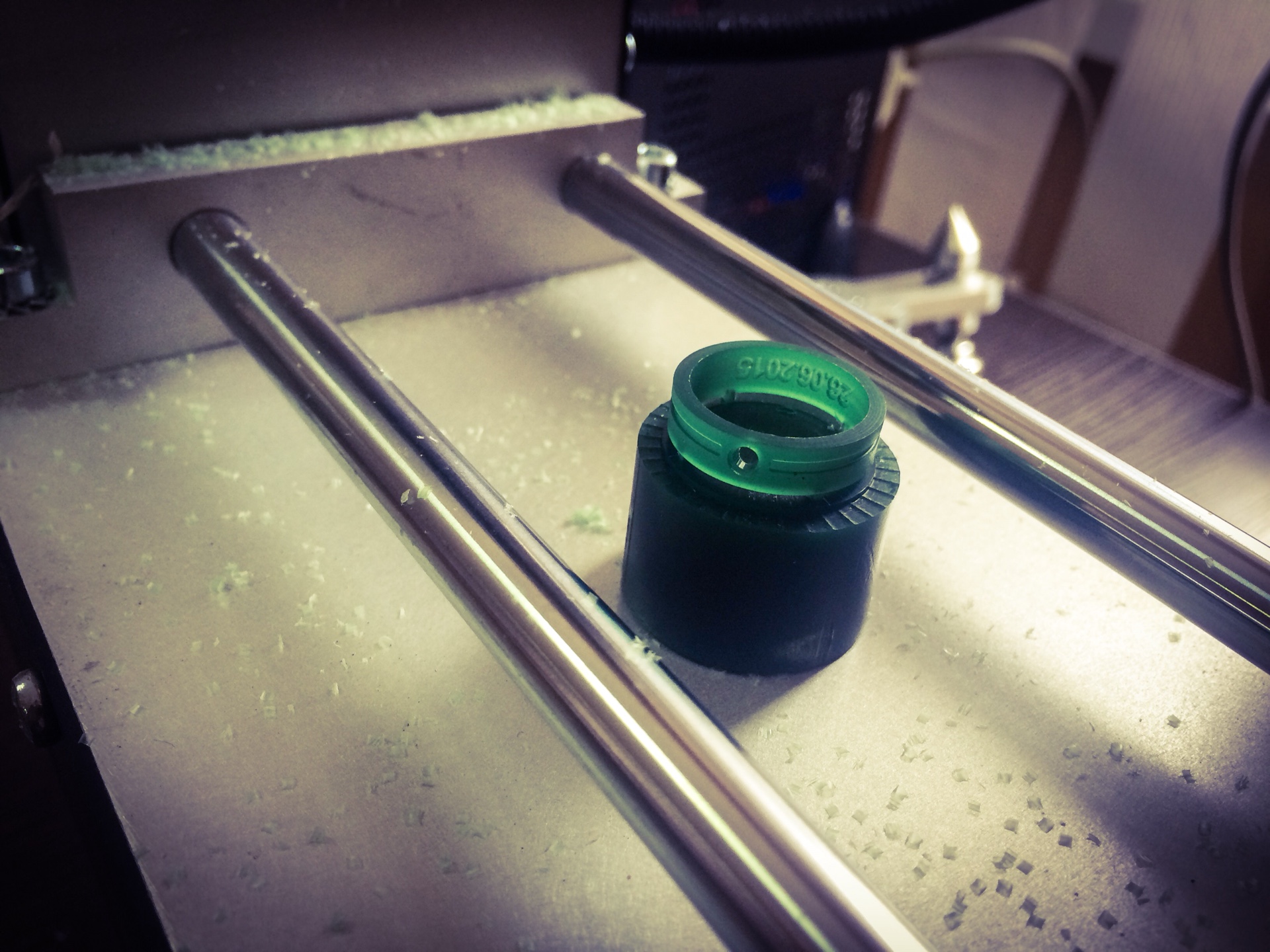

5. Готовое колечко.

Профессия изначально должна быть актом любви. И никак не браком по расчету.

Offline

ЛС

Dmitry (ARDI)

Пользователь
Регистрация: 12.11.2010
Откуда: Харьков

Сообщений: 928
В друзьях у: 11
Голосов: 249 / 17

#588

1 / 0

Добавлено: 30.06.2015 14:41:47

Фрезеровка кольца на 5-ти координатном фрезерном станке WM-1500.

https://www.youtube.com/watch?v=UkUrKRxjGTk

Профессия изначально должна быть актом любви. И никак не браком по расчету.

Offline

ЛС

Gunther

Пользователь
Регистрация: 09.11.2012
Откуда: България София

Сообщений: 19
В друзьях у: 1
Голосов: 0 / 0

#589

0 / 0

Добавлено: 01.07.2015 09:31:47

Dmitry (ARDI),
Дмитрий добрый день ! Где почитать параметры 5-ти координатного фрезерного станке WM-1500 , и сколько приблизительно резалось колечко на видео ?

Offline

ЛС

igor

Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 867
В друзьях у: 7
Голосов: 74 / 1

#590

0 / 0

Добавлено: 01.07.2015 23:14:10

Dmitry (ARDI),
Какой контролёр используете на 5-х станке?

Offline

ЛС

Dmitry (ARDI)

Пользователь
Регистрация: 12.11.2010
Откуда: Харьков

Сообщений: 928
В друзьях у: 11
Голосов: 249 / 17

#591

1 / 0

Добавлено: 02.07.2015 12:35:09

Gunther
По зонам обработки:
90(х), 150(у), 160(z), 360*(a), 260*(b).
Остальная информация по комплектации и цене уже появилась на нашем сайте в разделе оборудование - http://jsmill.com.ua/uvelirnoe-oborudovanie

igor

Исспользуем наборные контроллеры, отдельно на каждую ось.

Профессия изначально должна быть актом любви. И никак не браком по расчету.

Offline

ЛС

sukhotskyy

Пользователь
Регистрация: 19.03.2009

Сообщений: 511
В друзьях у: 1
Голосов: 12 / 5

#592

0 / 0

Добавлено: 06.07.2015 10:47:21

Режу на вашем станке боксера - 10 см. Фотоотчёт по окончании...

Offline

ЛС

Dmitry (ARDI)

Пользователь
Регистрация: 12.11.2010
Откуда: Харьков

Сообщений: 928
В друзьях у: 11
Голосов: 249 / 17

#593

0 / 0

Добавлено: 06.07.2015 10:57:51

sukhotskyy
Круто! Интересен результат!
Такие вещи, если ещё и с обработкой на 360* не каждый станок сделает.
В нашей студии J3DS часто проскакивают такие заказы.

Профессия изначально должна быть актом любви. И никак не браком по расчету.

Offline

ЛС

Dmitry (ARDI)

Пользователь
Регистрация: 12.11.2010
Откуда: Харьков

Сообщений: 928
В друзьях у: 11
Голосов: 249 / 17

#594

1 / 0

Добавлено: 07.07.2015 11:36:53

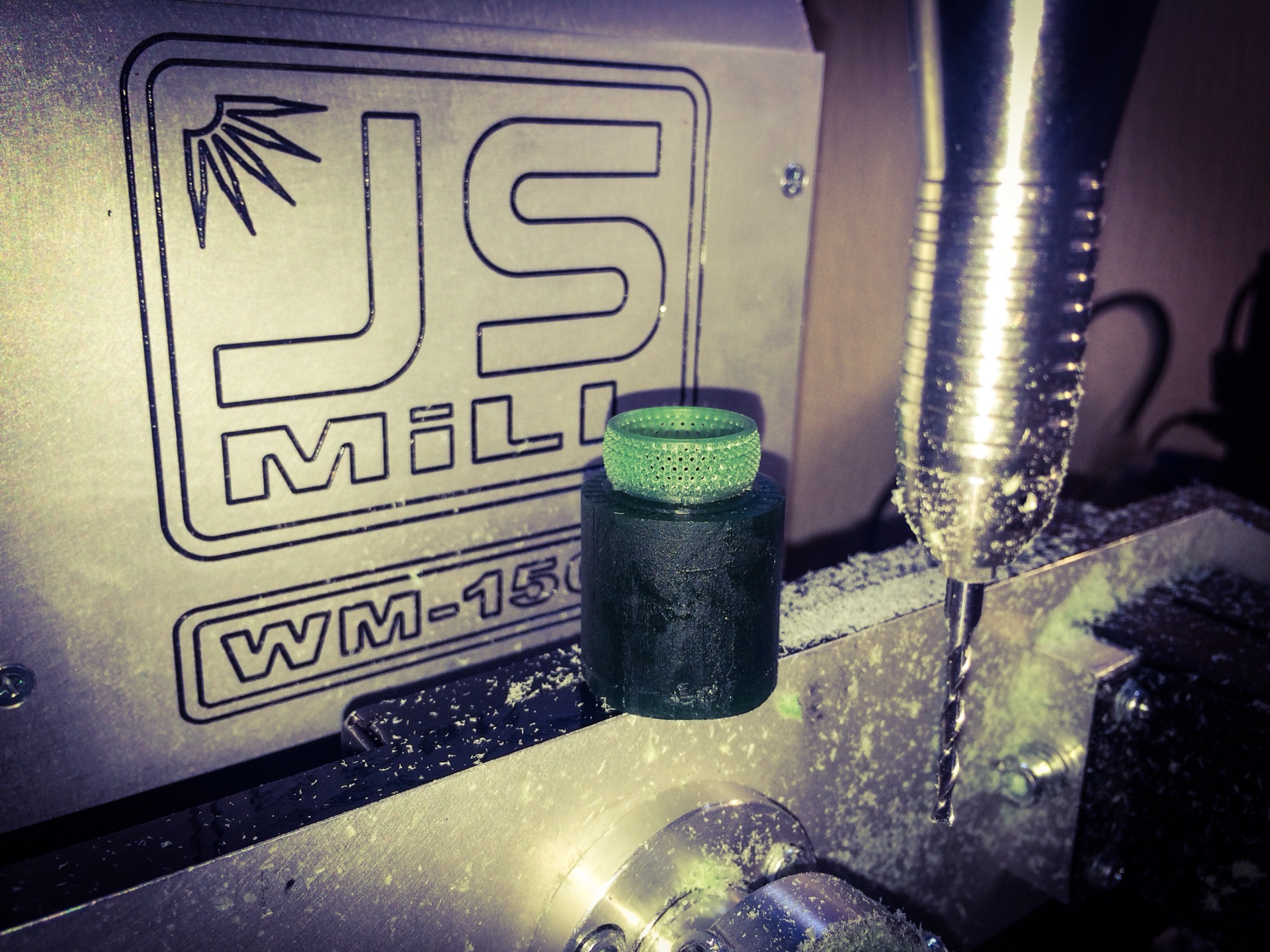

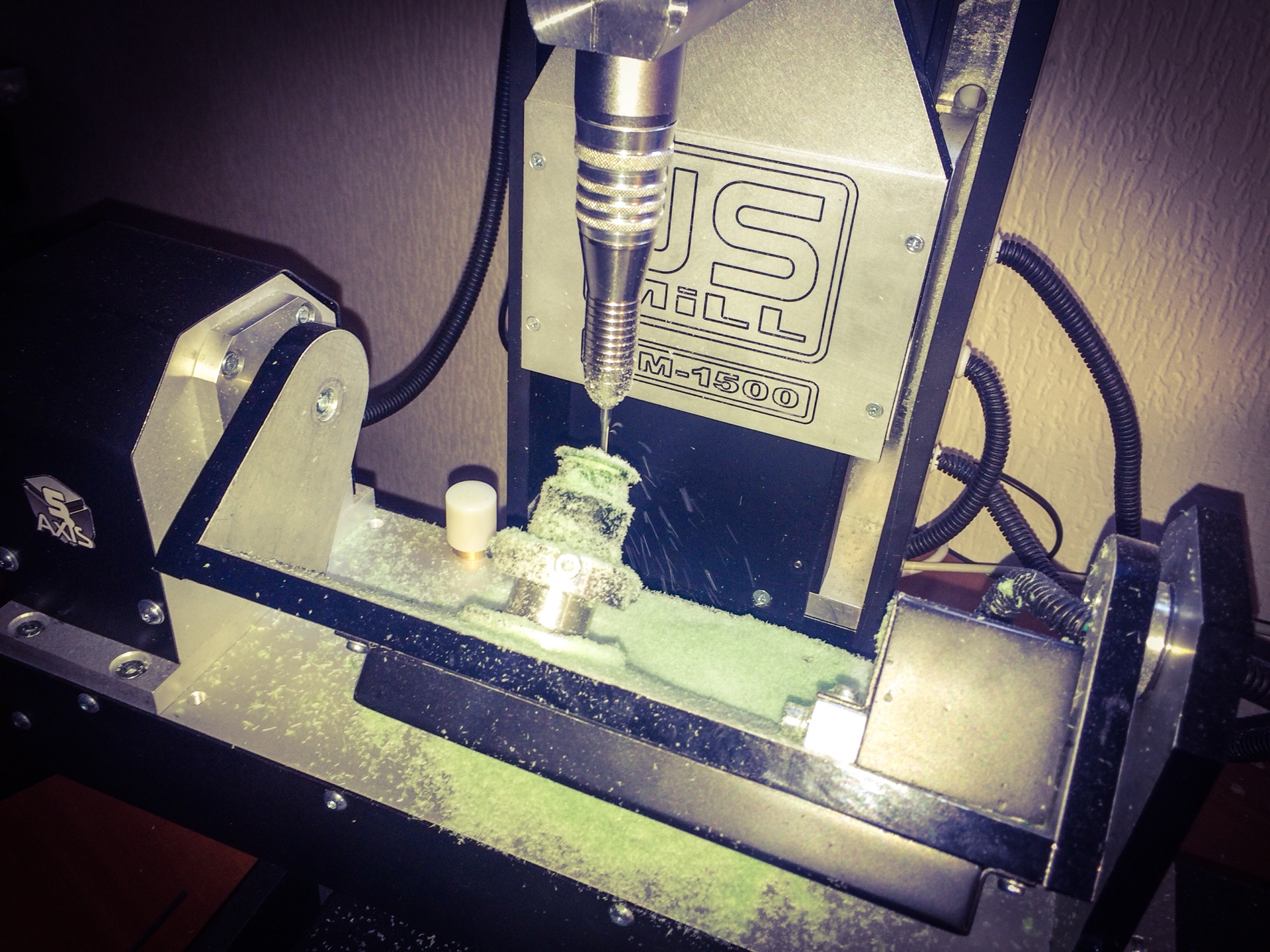

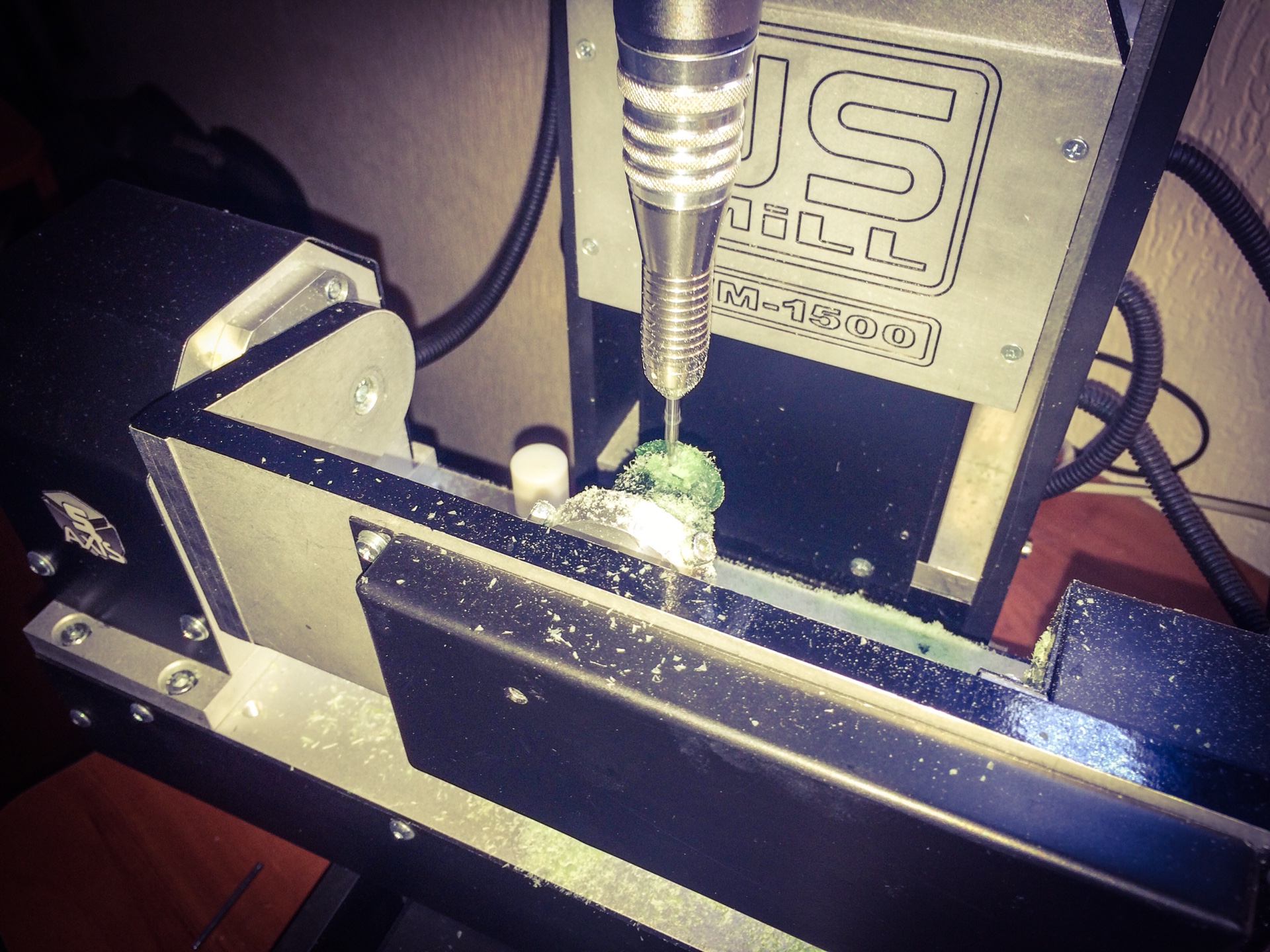

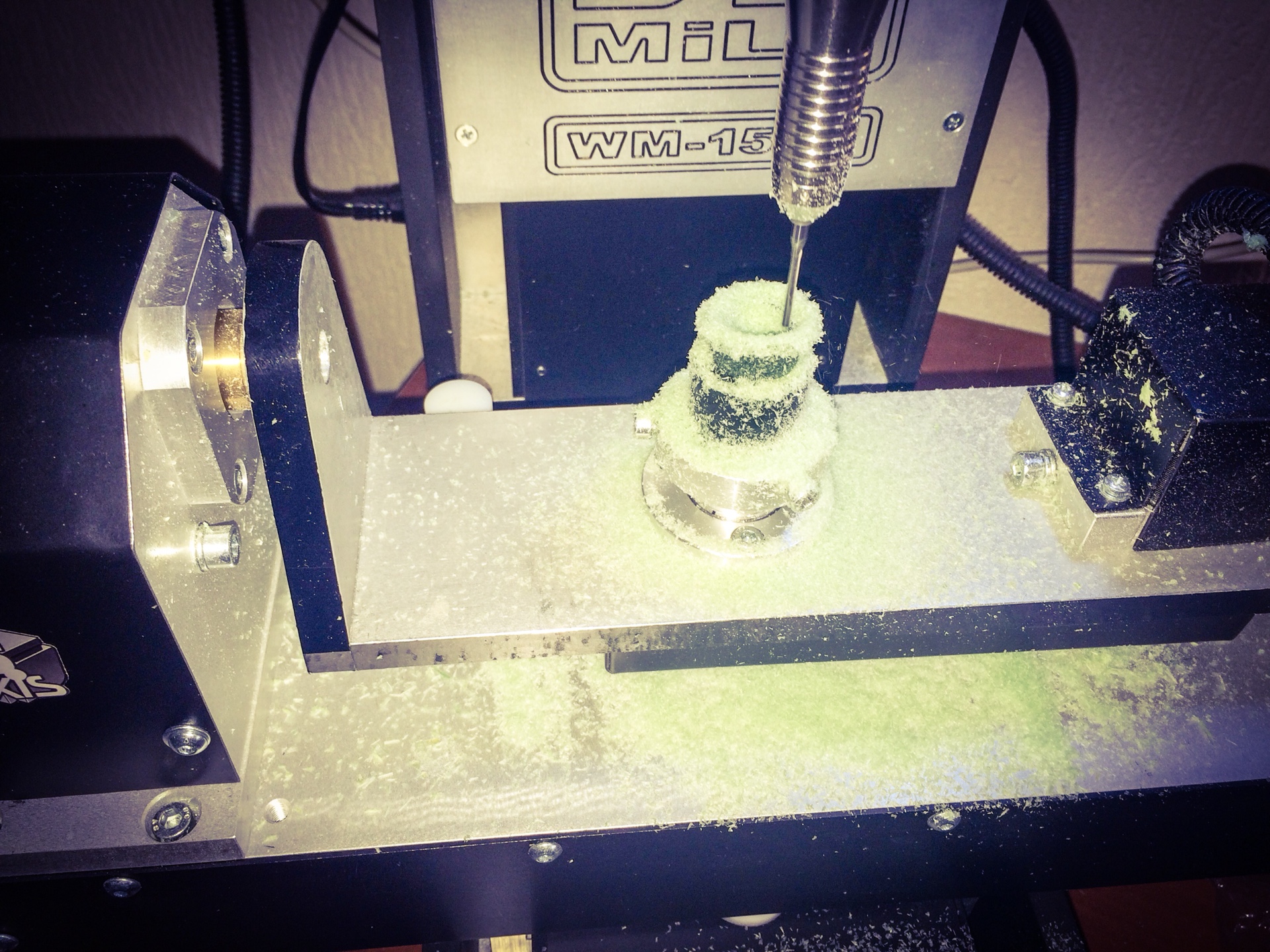

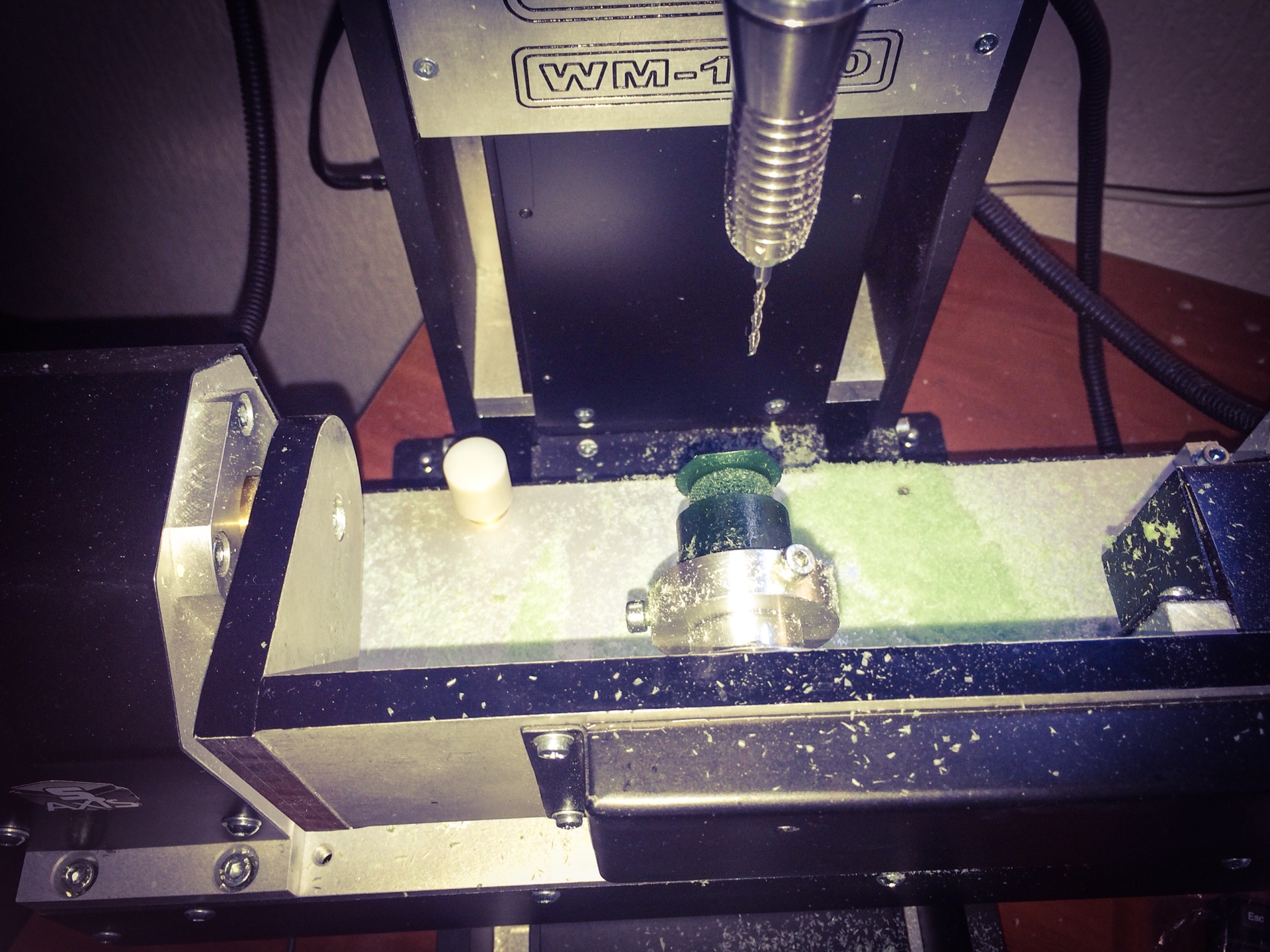

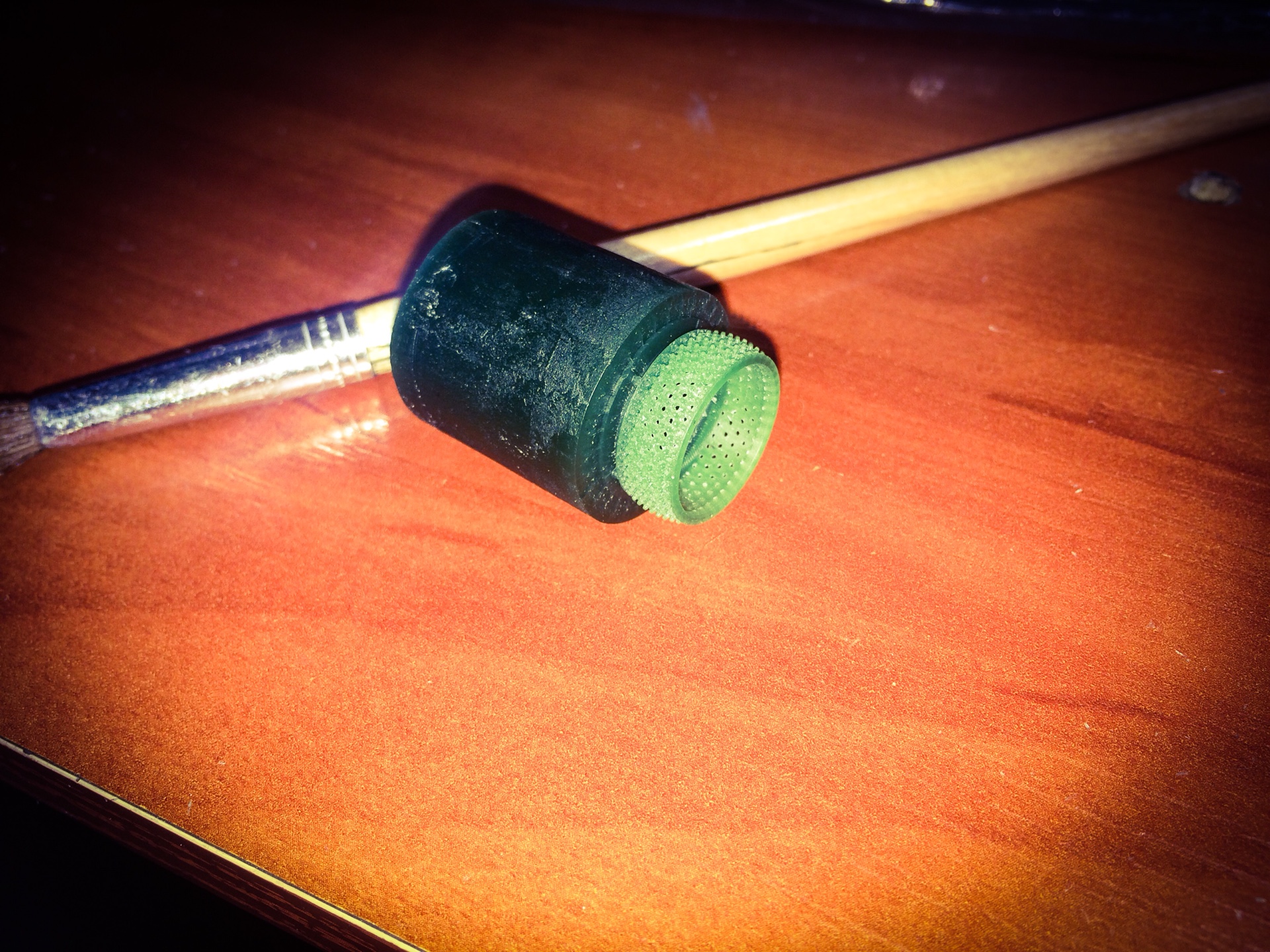

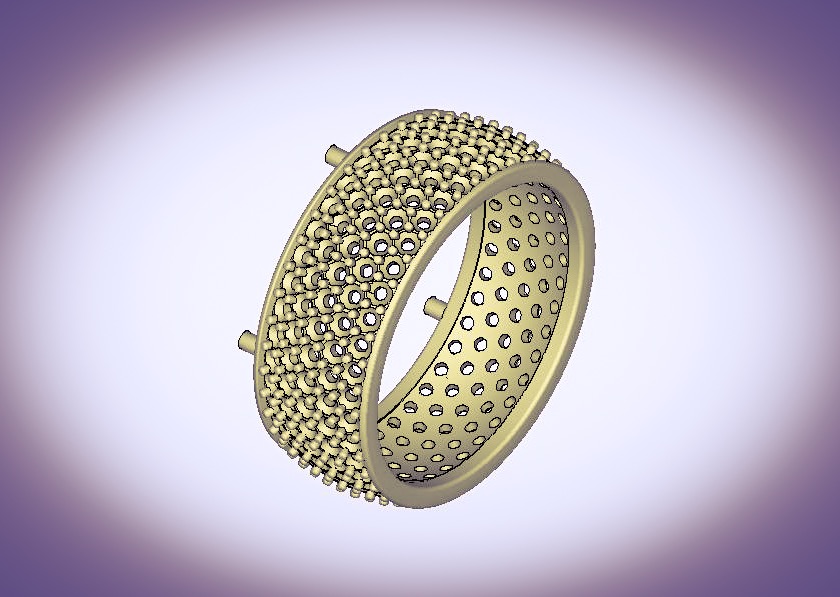

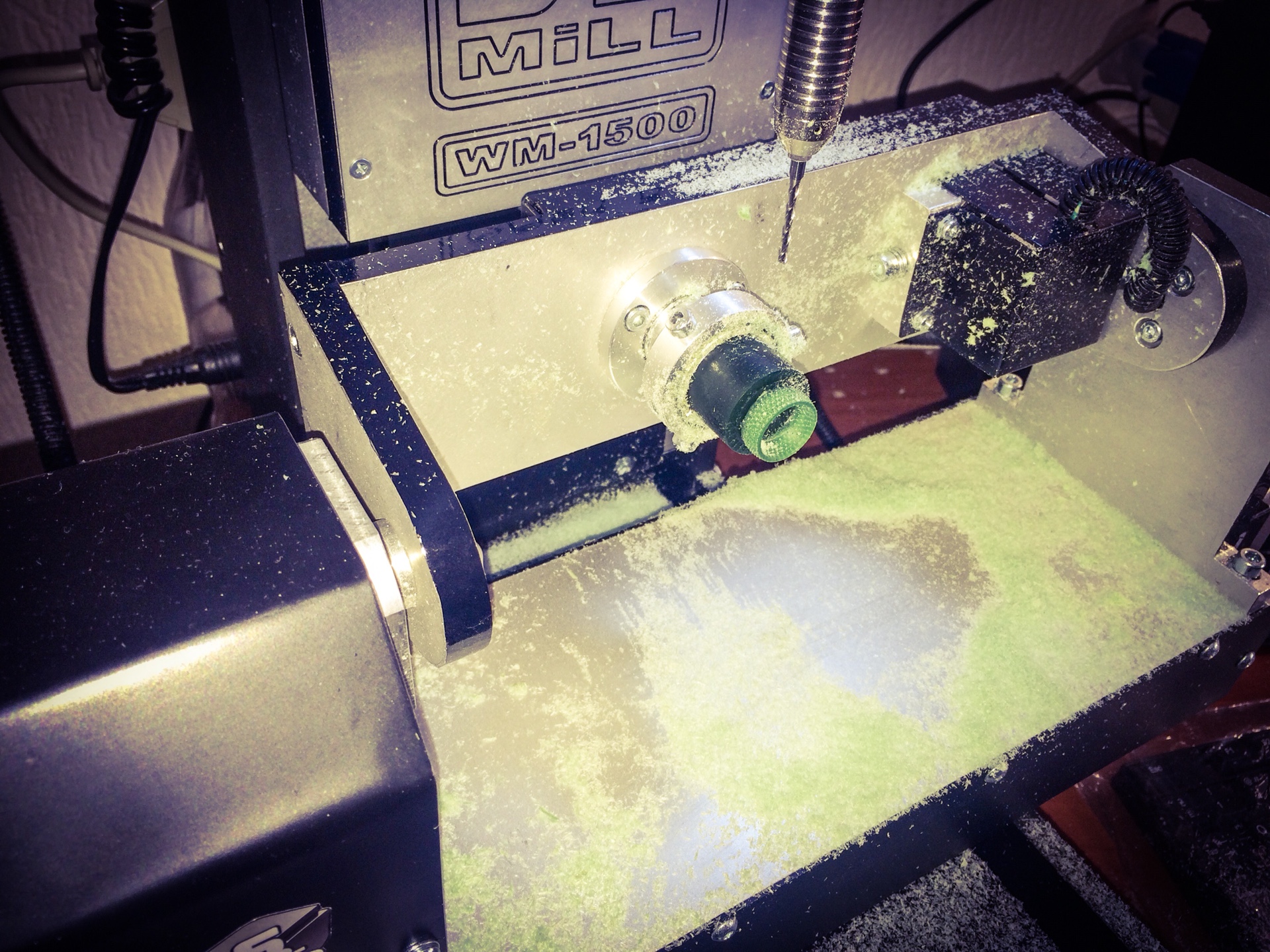

Пошаговая фрезеровка восковой модели на 5-ти осевом станке WM-1500 в индексном режиме:

Профессия изначально должна быть актом любви. И никак не браком по расчету.

Offline

ЛС

Samson

Пользователь
Регистрация: 08.09.2007

Сообщений: 102
В друзьях у: 0
Голосов: 5 / 0

#595

0 / 0

Добавлено: 07.07.2015 14:40:50

Цитата
(Dmitry (ARDI) 07.07.2015 11:36:53) Пошаговая фрезеровка восковой модели на 5-ти осевом станке WM-1500 в индексном режиме:

какое время резки, скорости и подача фрезы, что за фреза?

не ту страну назвали Гондурасом.....

Offline

ЛС

Dmitry (ARDI)

Пользователь
Регистрация: 12.11.2010
Откуда: Харьков

Сообщений: 928
В друзьях у: 11
Голосов: 249 / 17

#596

0 / 0

Добавлено: 07.07.2015 15:04:58

Samson
Колечко резалось в течении 1.5 часов с исспользованием чистовой и черновой фрезеровки.

1. Черновая по кругу 360* - 2мм/прямая (подача - 600) шпиндель - 12
2. Чистовая по кругу 360* - 0.1мм/15* (подача - 600) шпиндель - 12
3. Черновая внутри кольца - 2мм/прямая (подача - 600) шпиндель - 12
4. Чистовая внутри кольца (выборка) - 2мм/прямая (подача - 600) шпиндель - 12

Вот кстати видео фрезеровки этого колечка:

https://www.youtube.com/watch?v=3d6G4zsZS64

Профессия изначально должна быть актом любви. И никак не браком по расчету.

Offline

ЛС

igor

Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 867
В друзьях у: 7
Голосов: 74 / 1

#597

0 / 0

Добавлено: 08.07.2015 02:15:50

Dmitry (ARDI),
Какая программа используется для просчёта УП?
Спасибо.

Offline

ЛС

Samson

Пользователь
Регистрация: 08.09.2007

Сообщений: 102
В друзьях у: 0
Голосов: 5 / 0

#598

0 / 0

Добавлено: 08.07.2015 07:54:33

а можно видео смены фрезы и работа датчика ноля?

не ту страну назвали Гондурасом.....

Offline

ЛС

Dmitry (ARDI)

Пользователь
Регистрация: 12.11.2010
Откуда: Харьков

Сообщений: 928
В друзьях у: 11
Голосов: 249 / 17

#599

0 / 0

Добавлено: 08.07.2015 11:54:25

i gor
Считаем УП пока в ДескПрото 6. Считаем частями и сшиваем в программу, под каждый тип обработки.
С МадКамом пока полностью не разобрались, но прогресс уже есть)

Samson

Постараюсь заснять в ближайшее время видео со сменой инструмента и обнулением.
Но на словах - это реализованно так же как на 4-х осевом станке.

Профессия изначально должна быть актом любви. И никак не браком по расчету.

Offline

ЛС

LordLucifer

Пользователь
Регистрация: 25.05.2013
Откуда: Белгород

Сообщений: 58
В друзьях у: 3
Голосов: 5 / 0

#600

3 / 0

Добавлено: 09.07.2015 21:37:08

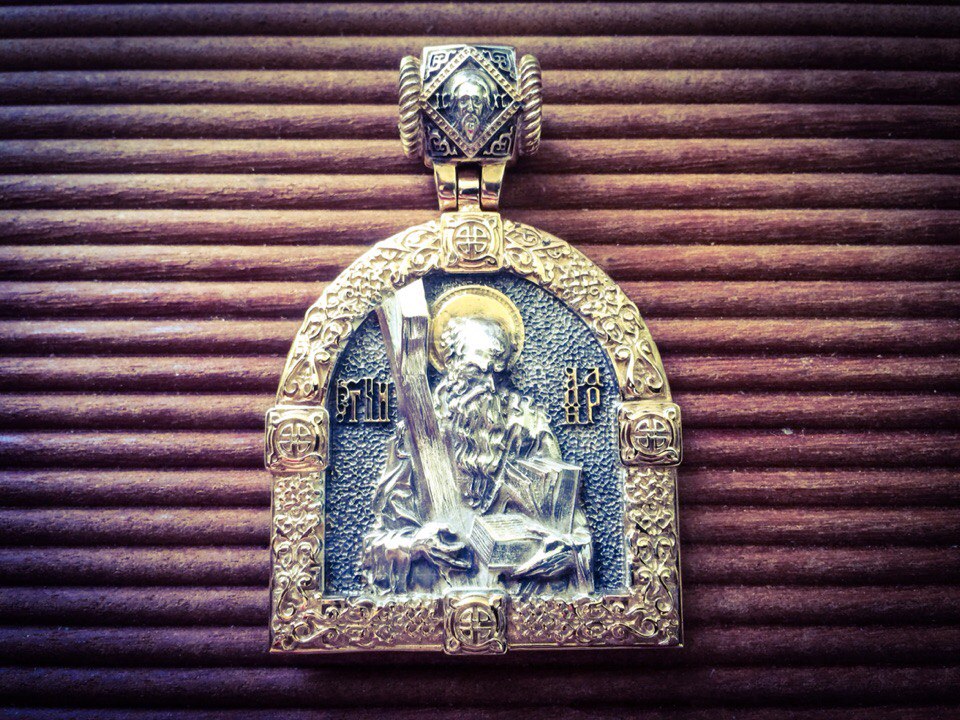

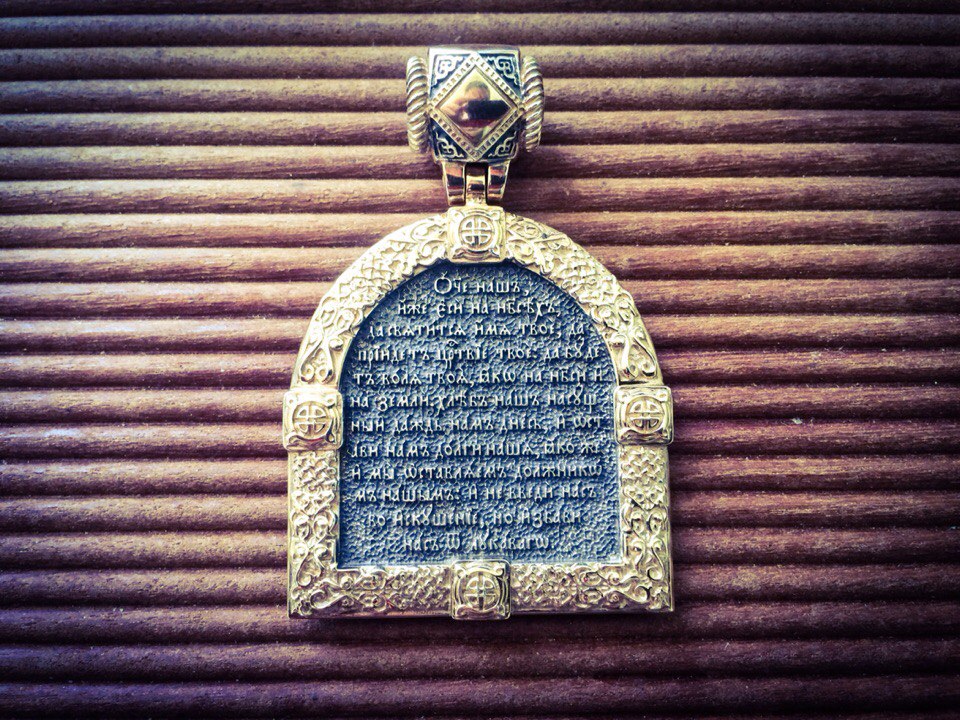

Фото готового изделия из восковки вырезанной на станке WM-1400 PRO. Размер 57х52 мм серебро, чернение позолота. Мастерская в г.Белгород.

Изменено: LordLucifer - 09.07.2015 21:39:14
