igor
фрезы нашла теперь перевожу и разбираюсь.у меня фрезы новосиб,как уже прочитала что они не айс,и самая маленькая 15 градусов.резала ей Лёнину иконку,конечно каша и каша по краям.но где плоскости там достаточно  чисто,поэтому пока считаю на них можно поучится.Пока просто уперлась в перевод

Для учёбы нормальные фрезы.......сломать фрезу за 1200 рублей будет не очень приятно.
У Вас конический гравер 15 градусный у него ещё есть "пятка", смотрите у продовца, обычно 0.1, 0.2, 0,3.
Для Вас нужно выбрать вид фрезы "коник вич флат тип" Коническая с плоским пятном. И там вводить все данные.........
Угол ставить половину от общего угла фрезы......!!!!!
Потом просто сохранить под своим именем эту фрезу и выбирать её при работе.

Тапочка,

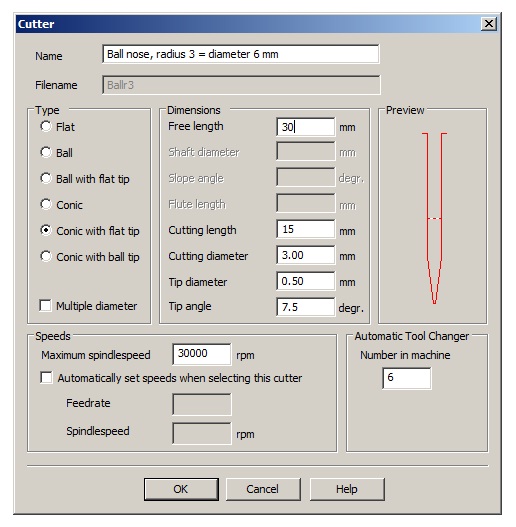

вот как то так должно быть

igor,

Игорь...а ты не учитываешь биение фрезы на пятке?Тем более не китайских фрезах...мне кстати более менее китайские попались)я пару моделей вырезал и на шуруп пересел..разница конечно была:)

Да фиг знает как там с ними, с китайскими........под микроскопом мерял недавно гравер......так там пятка 0.06, а по прайсу 0.1. Вот сейчас с ним режу на флипе (тренеруюсь).......так поверхность супер выходит...))))

igor,

ну и?Я про это же...а прикинь у нее будет пятка 0.12?И что тогда?)Все лишнее просто уберем....фрезой?)

igor,

хоть бы показал, что режешь на флипе))пусть и с ошибками)а чертежик сам делал?

Так для начала "Тапочке" пойдёт. Главное не больше.
На флипе, да пока я серьёзного не режу. Кубики, шарики, шарики в кубиках)))) Пока идёт осознавание возможностей и естественно юстировка, не так всё просто, но интересно. Но главное, заказы отвлекают от изучения флипа.

Присосусь к теме)
Начну с самого начала:  во первых  я сперва не понял что за магические цифры приклеены к станку..... ну да ладно.   затем я  обнулился с помощью "пипки"....... посмотрел на цифры по "Y" в Мач(Y 31.558)... очень похоже. так, думаю, значит эта цифра обозначает положение шпинделя по Y после обнуления.... что означают остальные цифры (Z-45.775/24.224)  для меня пока загадка. Положение шпинделя по Z? так там фреза всегда разная...
В  общем я понятия не имею как обнулиться по Z.  Решение было найдено быстро:  обнулил Z на глазок,  и вырезал кубик 3х3х3 мм, измерил микрометром получившийся куб, сторон по Z вышла 3,92 мм. Арифметика показала, что нужно отпустит шпиндель в Мач на 0,46 мм... отпустил клавиатурой, обнулил. в принципе может и есть ошибка +- 0,05 мм, но я думаю, что это не критично.

Уже поломал пару раз одну и ту же фрезу, успел удивиться, то кнопка go XY приводил  станок в молниеносное движение, не учитывая что на пути есть заготовка! ) точно так же был удивлён тем, что если  вращующуюся ось не обнулить, то при начале новой резки она начинает вращаться до нуля... и тоже не знает что шпиндель где-то рядом!
Пару уроков я усвоил! ) научился вырезать 2сторонние модели и даже вырезал кольцо!)

Нашёл и установил ДП 5,0. на одном компьютере  стали активными кнопки n-sided milling, но вот на компьютере Леонида я никак не смог  активировать эти кнопки на ДП 5,0, но на ДП 4,1 они активированы. что делать?
И можно ли заставить ДП  по-умолчанию видеть только Стрижа?
Вопрос к igorу.... Вы территориально -на-Волге живёте? )
Буду рад ссылке в личку на рабочую версию  ДП 6. Всем успехов! Тапочке тоже!

Всё верно........тут мы живём.........((

Ура вырезала одностороннюю,,,,,,,!!!!!!!!!!!!!!!!
Правда резалось 6 часов,но об этом я буду думать завтра.......
А сейчас ночь ,дом, тишина.........И дети пахнут молоком,нежностью и детской безмятежностью.
Спасибо всем за помощь,утро вечера мудренее


Serjakos007.......ДП 6 скачали,пока он спорит с виндой 7,вообщем пока тестят и разбираются.как только ее до крякают ,я тебе отпишусь и все скину.Потерпи день,два..... Но если не принципиально с 7,то могу уже вечером кинуть ссылочку.

Тапочка,

Если не затруднит, киньте и мне ссылочку на DP6, интересно тоже в чем отличие от предыдущих версий.

нет, мне не принципиально.... можно и позже, можно и сейчас))) думаю что отключение Виндовс Аэро решит все проблемы+режим совместимости с Вин ХР и запуск от имени Администратора.

да, планета все теснее и теснее....

А тем временем,я столкнулся с кое-какими проблемами...по-ходу МАЧ тупит... жалею что не купил лицензию... на калибровку ни с того ни с сего 35000оборов выдаёт!!  уже 2 раза такое было вручную убавлял обороты, но всё равно не успел, снизить до вменяемых удалось только к 4му касанию... +шпиндел иногда не хочет в ручном режиме отпускаться вниз для калибровки, срабатывает программное ограничение...
Иногда при ручном запуске шпинделя из Мача, выдаёт то 35000 оборотов, то 3000...а иногда вообще не включается, только релюшками пощёлкает и всё тут, до тех пока не выключишь и не включишь станок заново... не пойму, в руках дело или в программе. Думается мне, что без Леонида не обойтись.

Пишу с надеждой что кто-нибудь опередит Леонида с ответом.

Тапочка, а как Вы обнуляете ось Z?

Когда делается калибровка, софтлимиты станка надо отключать.......!
Вы документацию читали к станку? Там всё это описанно, тем более и базирование по Z. Это же основная задача для резки на станке.
Про обороты шпинделя вообще рассказываете невероятные события.
Обороты, шпиндель берёт из УП. Можно задавать в ручную......если нажать на окошко (с права внизу) Spindel Speed, потом ввести туда нужное Вам значение и обязательно нажать Enter. После этого кнопкой F5 можно включать и выключать шпиндель.
А если  будет загруженно правильное УП, скорость будет браться из самой УП и оставаться там до конца работы МАСН.

нет, не читал. даже в глаза не видел!   всю инфу брал на форумах, додумывал что-то сам..... со станком никакой документации не было...
попробую поискать в интернете,  и как отключить софтлимит при базировании, и саму документацию..

Обороты шпинделя при резке по УП всегда соответствует заданным мной оборотам. проблема с оборотами только при ручном включении шпинделя и при базировании. Пробовал вбивать вручную скорость шпинделя, не срабатывает.

О! Леонид ответил!  оказывается проблема со шпинделем ему известна, и эта проблема идёт от материнской платы, лечится  перепрошивкой БИОСа... сегодня буду пробовать перепрошить... боюсь только превратить  материнку в синюю пластмасску)

И некую документацию прислал!  2 файла: "базирование set10-24B6.doc" и "запуск.txt" Наверное, это и есть документация?  + наконец-то я получил постпроцессоры и много полезных ссылок. До сих пор я пользовался скачанными из простора Интернета постпроцессорами.
А что Вы называете документацией? печатную документацию, или эти 2 тхт файла, которые я только что получил?

Прочёл тут про автоноль инструмента..... ей кто-нибудь пользуется?  шруп за 40 долларов не страшно таким образом обнулять????????? Я когда туда тычу заднюю часть фрезы и то не всегда контакт срабатывает....и на 5-10 мм вдавливает площадку вниз...

У вас явно какие-то проблемы с обнулением. (грязь, неконтакт, что-то еще)


А вообще, обнулялся я уже много-много раз и шурупом тоже без проблем.
Но у меня срабатывает еще до того, как площадка уходит вниз.

Мне уже кажется что у меня с головой проблемы... с обнулением то ладно, я попробовал автоноль инструмента на свой страх и риск, всё сработало... а так, не исключаю что грязь попадает когда забываю колпачок надеть на столик. приходится чем-либо замывать шпиндель со столиком, чтоб инструмент понял что он на месте, а дальше всё штатно, если не считать что шпиндель может выдать 35000 оборотов. НО это в Биосе дело, со слов Леонида. БИОС он мне прислал, но вот обновить не могу... сам вроде тоже не дурак, по крайней мере раньше так считал... а сейчас не знаю. сижу наедине со станком и со сломанным позвоночником, и чувствую себя полным нубом в технике...Хотя.... я за 3 дня почти полностью смог разобраться с ним, без документации, только по форумам. вырезал пару 2 сторонних моделей и 2 кольца!

1)После выставлением там всяких тонких материй в шпиндель, снизьтесь так, что бы между кончиком и датчиком было около 2мм.
2)Коснитесь монеткой от хвостовика фрезы и до датчика. Если загорелся зеленый в маке напротив "контакт", то все ок, калибруйте по z . Смотрите, чтобы пластинка не продавливалась.
2,5) Если продавливается, то отведите на 1мм в сторону и снова калибруйте по Z/
3)Ограничите станок от источников влажности и прочих влияний
