Добрый день, уважаемые форумчане!!!

Много интересного почерпнул из Ваших обсуждений и решил - пора, созрел!!! Хочу сделать сам свой станок!!!

Результаты первого экспериментально образца, на фото.


ЧПУ обожаю, а вот с ювелиркой не совсем знаком, поэтому хочу обратиться за советами к форумчанам, по составу оборудования!!!

В первую очередь, мне не понравилось, что 1,5кВт шпиндель режет фрезой с кончиком 0.1 мм.

NSK NAkanishi стоит дорого и ставить его считаю перебором, из более дешевых -есть вариант поставить шпиндель как на "Стриже". - Руками его не пробовал, не могу судить как он будет резать, использованный мной шпиндель из-за длины вала и веса двигателя биений практически не имеет.
У marathon - не знаю.

С концепцией станка не ошибся - результат обработки получился приемлемым - ожидал, что будет хуже:


Размер прорезаемой области 20х20 мм  - быстро создать что-нибудь более сложное не смог - отдал станок !


Для меня осталось до сих пор загадкой сколько по осям закладывать перемещения?

Сейчас получилось по x y z 130-140 мм.

По моим оценкам этого должно хватить для любого изделия.

Bestemcnc,

Прикольный аппарат    .

При рассмотрении данной конструкции сразу бросается в глаза ременная передача на ось Z .
Учитывая вес шпинделя  и то , что оси Z в ювелирке достается больше всех , жесткая передача предпочтительнее . Что то интересное с повороткой , нельзя ли поподробнее ,  как она должна работать .
Интересно развитие данного проекта    .

Удачи !!

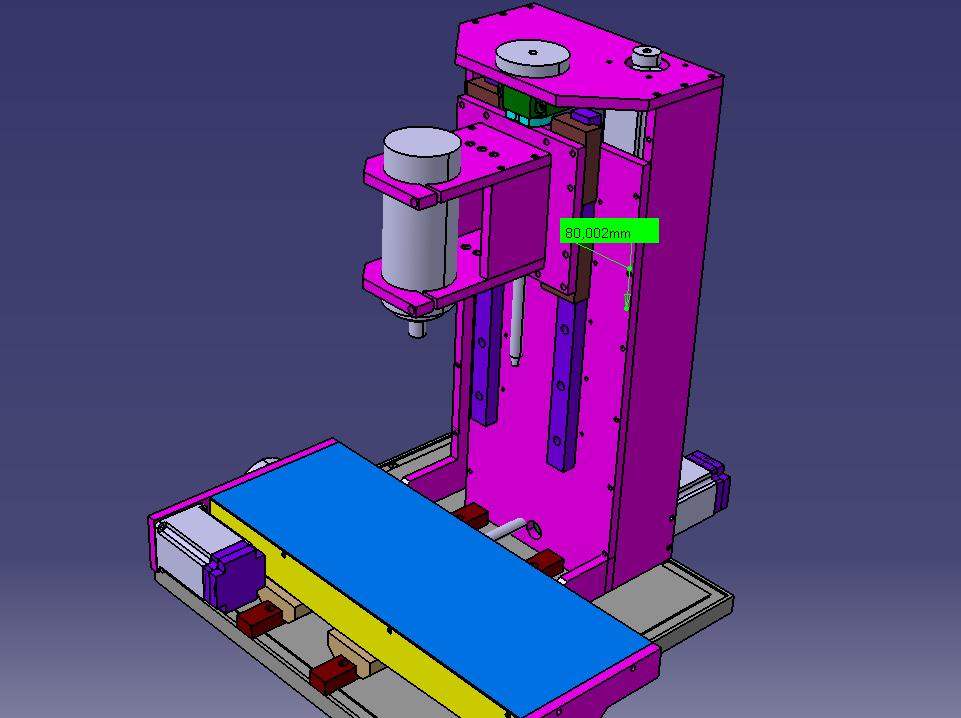

Сейчас готовлю к производству следующую модель - с другими рельсами, как у MIRA (NSCNC)
Мне они больше понравились


Конструктивно заложены другие диапазоны по осям:


x 200
y 140
z 170

обидно было видеть просторный стол и не иметь возможности со всем толом работать!

LVVj,

Люфт с такой передачей составил мене 0.01 мм - проверено!!

Bestemcnc,


Желательно люфта не иметь вообще , да и поверхности без заложенного люфта в конструкцию будут
почище .

LVVj,
При цене деления в 0.01 на мерительном инструменте измерить не получится   !

а качество поверхности как у МИРЫ

Bestemcnc,

Ну тогда ладно , посмотрим восковки    .

рельсы нижние ( ось У вроде как) закрыть нужно, а то загадит их и ШВП. LVVj прав не нужно ремня на оси, по закону бутерброда в самый нужный момент растянется и ..... А поворотная я так понял может вертикально плашмя на стол лечь??? крепление какоето интересное

ремень с таким натягом и такой контсрукцией лет 5 проработает точно

Стоимость у него копеешная, а в работе двигатель смягчает!

с защитой для y пока нет четкого понимания как лучше сделать, к сожалению!!!

Творческая мысль не стоит на месте!!! скоро решение найдется!!

Успехов вам и удачного входа на коммерческий рынок!

Спасибо!!!
Буду стараться!

Так как в станках пока, не бум бум, просто радует что есть движения в этой теме в нашем отечестве.
Поздравляю. Видно что с душой, старались.
Удачи!!!!
(Сейчас Канада проснётся)

Прикольный аппарат, у вас винты швп только на одной опоре? как у питерского меджика? что за материал нижней плиты, гранит, композит какой? Ремень тоже не нравиться, какое то слабое звено    , шпиндель конечно монстр)). По стоимости, во сколько уложиться хотите?

Выбор таких мощных движков на осях тоже по оценке или по расчетам?
И для каких целей такой мощный и громоздкий шпиндель?

Конструкция очень мягкая, вибрации выше крыши. Голова вообще отстой, чего туда токарный патрон лепить, да еще такой тяжелый.  Точки опор вращения головы разнесены  на 20 мм, а точка обработки  от опор на 120, так нельзя.

Чего вас "заклинило" как большинство, голову ЧПУ ставить слева, это не токарный станок  для праворуких.  Начало координат нормально с лева и внизу листа. Движение по  + Х нормально  слева - направо, по  + У на  удаление.
Нет полета мысли и фантазии.

Интересный способ оценки вибрации по фото    !!!


Вы случайно не с Саяно-Шушенской ГЭС?

Виноват, прошу прощения.

Конструкция уникальна, советую патентовать.

А сколько стоить будет ваш станок, если секрет можете в личку. И интересно где вы находитесь. Интересно решение с повороткой которая переворачивается. Есть в ней фиксация под 45 градусов?
