Один из лидеров по точности и скорости обработки, стоимости, а так же простоте и стоимости ТО среди ЧПУ-установок для ювелирного производства - 5-осевой Magic CNC 5j!
Литая станина, контактный универсальный датчик 0 для быстрой смены инструмента, возможность обработки широкого ряда материалов начиная от модельного воска и заканчивая сплавами драгоценных металлов.
Далее некоторые технические характеристики от производителя:
Шасси, и все навесные детали изготовлены методом вакуумно -пленочного литья, с ребрами жесткости.
Линейные перемещения по оси Х построены на рельсовых шариковых направляющих с преднатягом пр-ва Кореи.
Движитель по оси Х шарико-винтовая передача, безлюфтовая, с радиальным преднатягом, пр-ва Германии.
Передача крутящего момента от мотора-безлюфтовая сильфонная муфта. R- W
Линейные перемещения по осям Y и Z построены на рельсовых роликовых направляющих с преднатягом.
Движитель осей Y и Z -шарико-винтовая передача, безлюфтовая, с радиальным преднатягом, пр-ва Германии.
Передача крутящего момента от мотора-безлюфтовая сильфонная муфта.
Радиальная ось А -редуктор оси- волновой, гармонический.
Опорный подшипник оси А-перекрестно-роликовый с преднатягом,безлюфтовый или многоточечный шариковый.
Радиальная ось В- редуктор оси гиперболоидный, винтовой -зубчатый, малой редукции, без люфта.
Опора оси В -радиально упорные подшипники.
Фиксация заготовки, оснастки, патрона оси В -шомполом через сквозное отверстие в оси.
Приводы по всем осям в стандартном исполнении шаговые, гибридные.
Электронная часть и блок питания находится внутри шасси.
Шпиндель, рекомендуемый к шасси Cnc-magic 5J 300 вт, 60000об/мин.
Шпиндель имеет жидкостную термо- стабилизацию.
Ход по линейным осям
Х -300мм, полезный ход 170мм
Y -130мм
Z -130мм
A -угол поворота + - 175град (максимальный угол обработки 140град!)
B -угол поворота без ограничений.
Дискрета позиционирования линейных осей 0.0025мм
Скорость холостых перемещений до 3000мм/мин
Геометрическая точность осей не хуже 0.02/200мм
Масса брутто 90кг
---------------------
Рабочий ресурс оборудования — от 50 лет! Позаботьтесь о своих детях!
По вопросам приобретения обращаться на alexlukomsky [пёсик]icloud.com и по тел: +7(918)восемьсот-70-шетьдесят восемь - Александр.

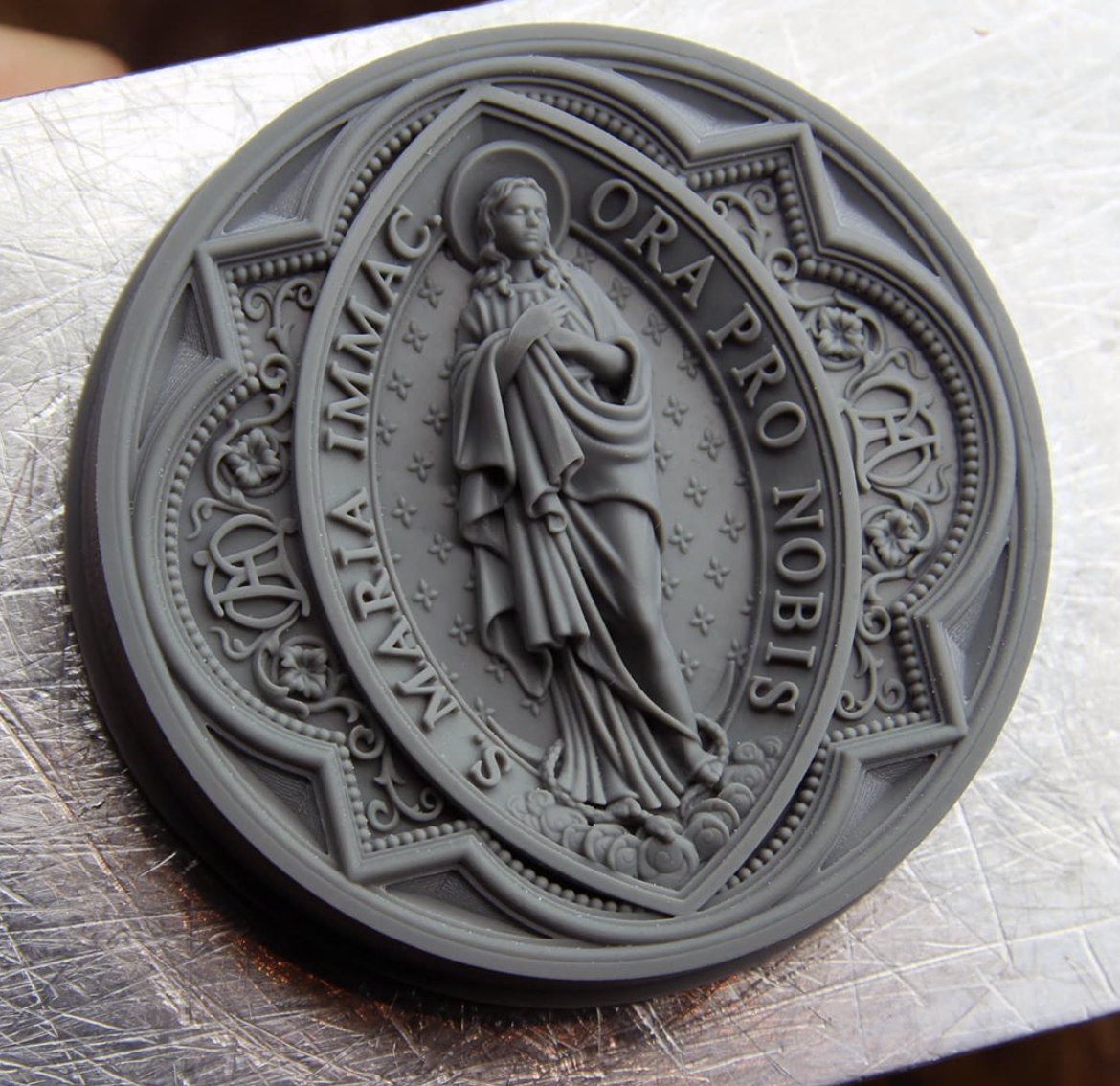

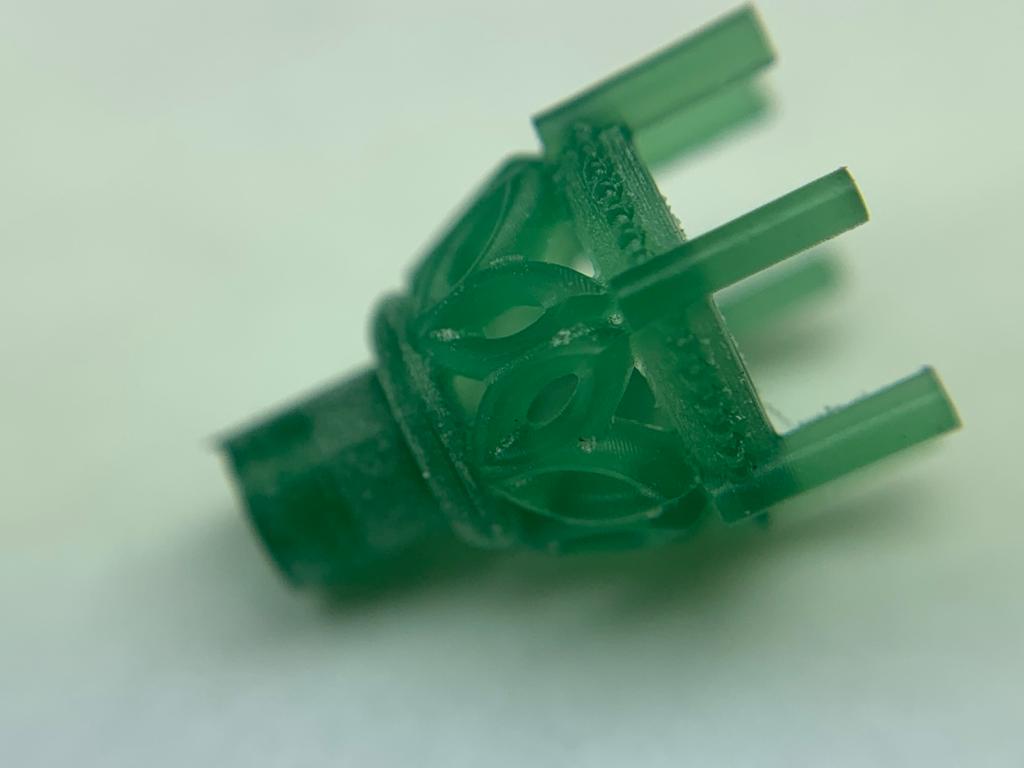

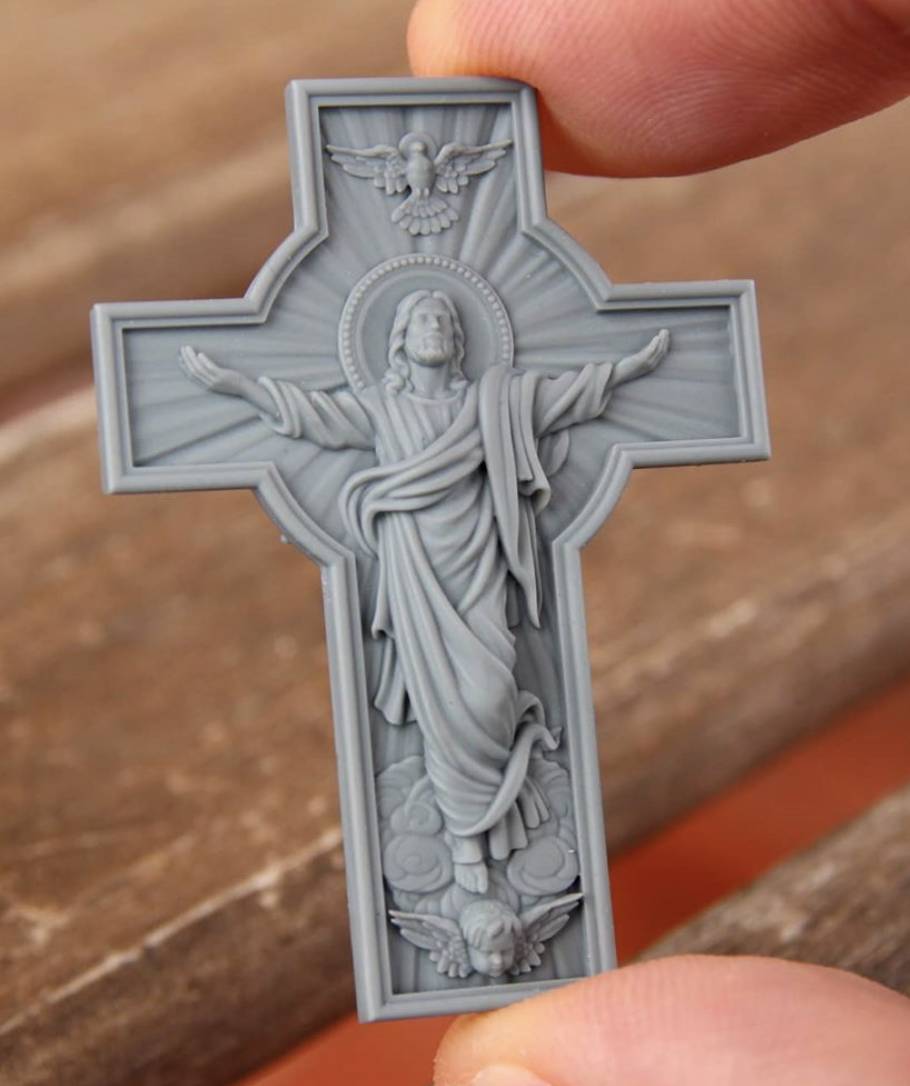

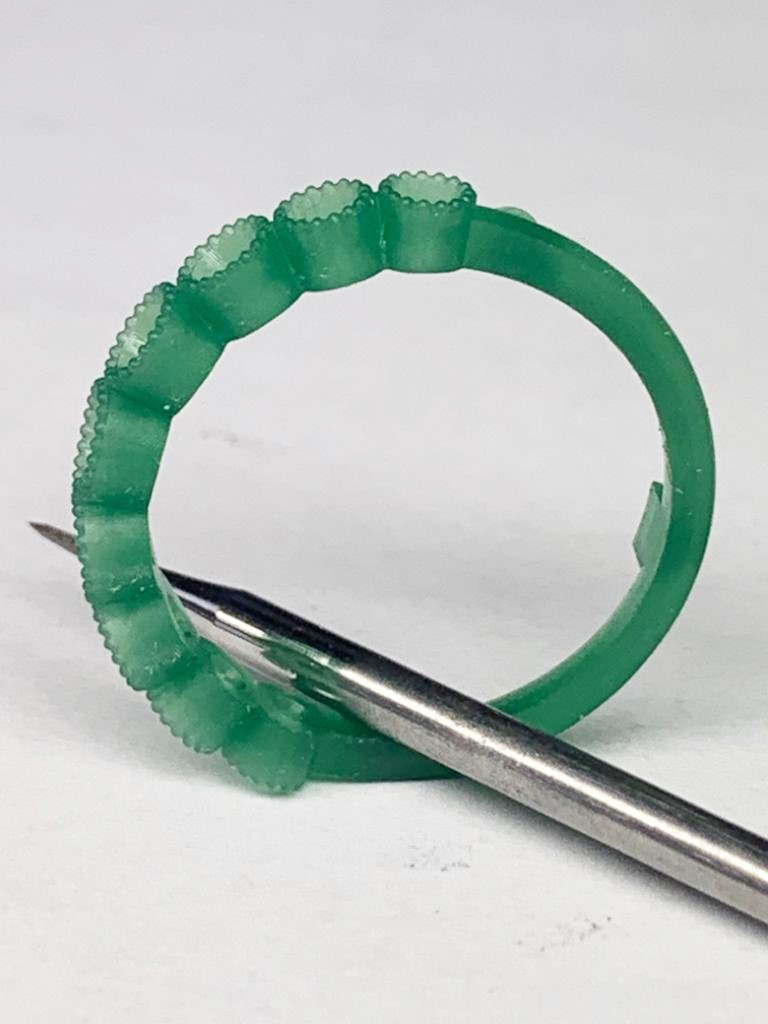

С примерами выполненных на этой установке работ можно ознакомиться по следующей ссылке:
Развернуть ⇓
Литая станина, контактный универсальный датчик 0 для быстрой смены инструмента, возможность обработки широкого ряда материалов начиная от модельного воска и заканчивая сплавами драгоценных металлов.
Далее некоторые технические характеристики от производителя:
Шасси, и все навесные детали изготовлены методом вакуумно -пленочного литья, с ребрами жесткости.
Линейные перемещения по оси Х построены на рельсовых шариковых направляющих с преднатягом пр-ва Кореи.
Движитель по оси Х шарико-винтовая передача, безлюфтовая, с радиальным преднатягом, пр-ва Германии.
Передача крутящего момента от мотора-безлюфтовая сильфонная муфта. R- W
Линейные перемещения по осям Y и Z построены на рельсовых роликовых направляющих с преднатягом.
Движитель осей Y и Z -шарико-винтовая передача, безлюфтовая, с радиальным преднатягом, пр-ва Германии.
Передача крутящего момента от мотора-безлюфтовая сильфонная муфта.
Радиальная ось А -редуктор оси- волновой, гармонический.
Опорный подшипник оси А-перекрестно-роликовый с преднатягом,безлюфтовый или многоточечный шариковый.
Радиальная ось В- редуктор оси гиперболоидный, винтовой -зубчатый, малой редукции, без люфта.
Опора оси В -радиально упорные подшипники.
Фиксация заготовки, оснастки, патрона оси В -шомполом через сквозное отверстие в оси.
Приводы по всем осям в стандартном исполнении шаговые, гибридные.
Электронная часть и блок питания находится внутри шасси.
Шпиндель, рекомендуемый к шасси Cnc-magic 5J 300 вт, 60000об/мин.
Шпиндель имеет жидкостную термо- стабилизацию.
Ход по линейным осям
Х -300мм, полезный ход 170мм
Y -130мм
Z -130мм
A -угол поворота + - 175град (максимальный угол обработки 140град!)
B -угол поворота без ограничений.
Дискрета позиционирования линейных осей 0.0025мм
Скорость холостых перемещений до 3000мм/мин
Геометрическая точность осей не хуже 0.02/200мм
Масса брутто 90кг
---------------------
Рабочий ресурс оборудования — от 50 лет! Позаботьтесь о своих детях!
По вопросам приобретения обращаться на alexlukomsky [пёсик]icloud.com и по тел: +7(918)восемьсот-70-шетьдесят восемь - Александр.
С примерами выполненных на этой установке работ можно ознакомиться по следующей ссылке:
