► Maya - ссылки на бесплатные уроки RP-design, вопросы после уроков

Пользователь
Регистрация: 18.04.2010
Откуда: Ярославль

Сообщений: 1530
В друзьях у: 2
Голосов: 222 / 20

7 / 1

Добавлено: 17.01.2019 00:04:13

Возможно, не все знают, Александр сейчас проводит бесплатные уроки по моделированию в Maya для начинающих.
Он объясняет свой подход к моделированию изделий, его возможности и плюсы.
Так же объясняются всевозможные тонкости, размеры и формы элементов изделий, какие по его мнению и опыту должны быть в изделиях для печати и фрезеровки.

Для тех, кто уже поработал в каких-то других программах 3д моделирования, что-то может показаться проще, что-то сложнее, но предлагаю здесь не засорять эфир фразами "а вот в Рино..." и так далее, не относящееся к Maya.

Все, кому интересно, могут бесплатно посетить онлайн-уроки по средам и воскресеньям в 21.00 по московскому времени (время может меняться, следите за прессой), по ссылке:

https://zoom.us/j/5344151549

На онлайн-уроке можно задавать вопросы Александру. Просьба отвлекать автора, не сбивая с плана урока, чтоб не затягивать время, но вопросы не стесняйтесь задавать.
Всё, что осталось непонятым после уроков, предлагаю обсуждать здесь без всякого стеснения, какой бы ни был простой вопрос, кто-нибудь наверняка ответит thumbup2

Ссылка на первый урок, который посвящён внешнему виду программы, переключениям между окнами, начальным настройкам размеров и разных инструментов, создание первых элементов:

https://youtu.be/O87vImWeUAQ

Развернуть ⇓

Изменено: Максим Ярославский - 17.01.2019 00:14:36

Offline

ЛС

IGOR62

Пользователь
Регистрация: 02.07.2015
Откуда: Рязань

Сообщений: 1476
В друзьях у: 8
Голосов: 224 / 4

#241

1 / 0

Добавлено: 30.01.2019 09:52:28

Svetly,
ИМХО, попробуй перейти в режим групп

Offline

ЛС

Максим Ярославский

Пользователь
Регистрация: 18.04.2010
Откуда: Ярославль

Сообщений: 1530
В друзьях у: 2
Голосов: 222 / 20

#242

0 / 0

Добавлено: 30.01.2019 10:05:10

igor,
А попробуй сначала в мэджике iges открыть, вдруг там все ок будет, значит импорт в Рино кривой

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1459
В друзьях у: 6
Голосов: 244 / 3

#243

0 / 0

Добавлено: 30.01.2019 10:09:16

IGOR62,
Пробовал. Не помогает. Да и на видео режим поверхностей.

Offline

ЛС

igor

Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 867
В друзьях у: 7
Голосов: 74 / 1

#244

0 / 0

Добавлено: 30.01.2019 10:13:42

Цитата
А попробуй сначала в мэджике iges открыть, вдруг там все ок будет, значит импорт в Рино кривой

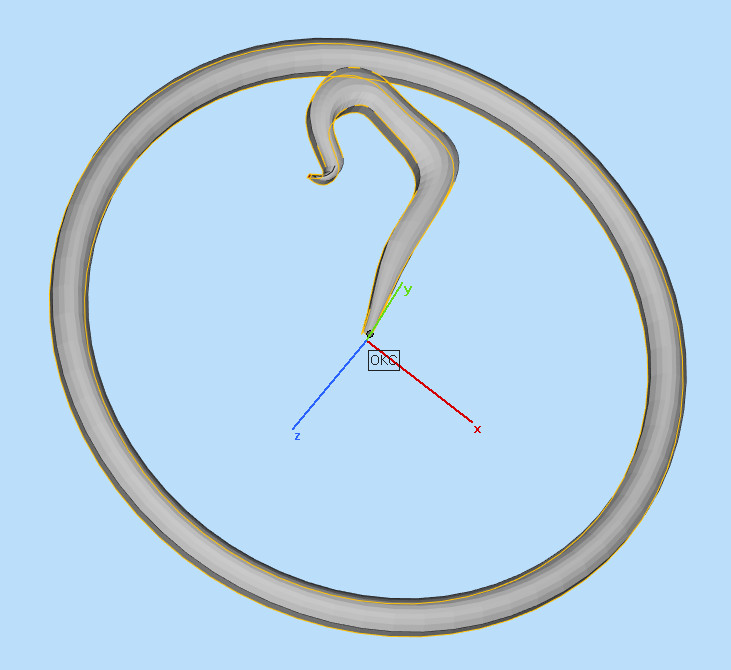

Не, я как раз в мэйджике и не понял, что это происходит.

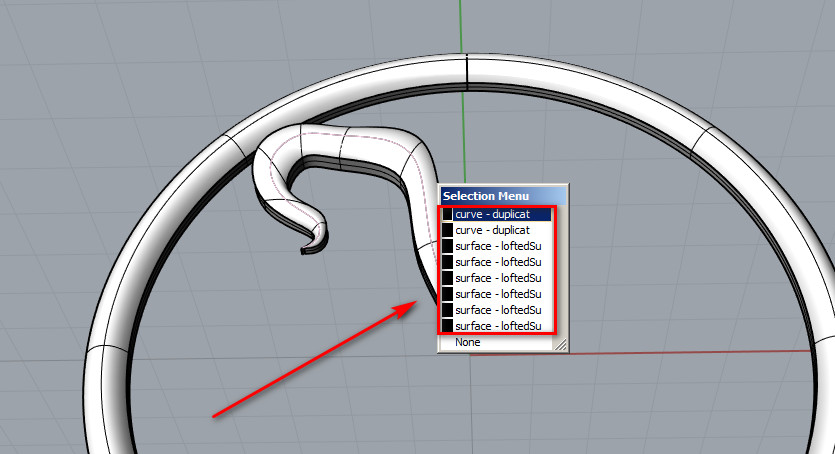

После уже в рино открывал.
В мэйджике то же самое. Чего то я с копиями-дубликатами "навертел" :biggrin2:

Offline

ЛС

Максим Ярославский

Пользователь
Регистрация: 18.04.2010
Откуда: Ярославль

Сообщений: 1530
В друзьях у: 2
Голосов: 222 / 20

#245

0 / 0

Добавлено: 30.01.2019 10:17:42

igor,
А в дубликат спешал делал копии-инстансы с поворотом, или зеркалом?
Пока просто не делал ничего такого с копиями, надо проверить тоже ,интересная информация .

Offline

ЛС

igor

Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 867
В друзьях у: 7
Голосов: 74 / 1

#246

0 / 0

Добавлено: 30.01.2019 10:22:42

Цитата
А в дубликат спешал делал копии-инстансы с поворотом, или зеркалом?

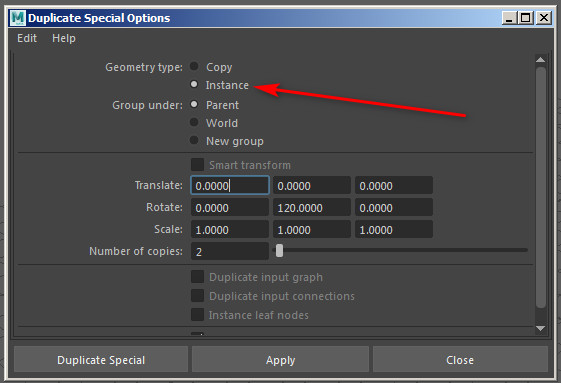

И повороты делал на 120 градусов и скейл делал.
Может вот эту включил???
Как на скрине.

Offline

ЛС

igor

Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 867
В друзьях у: 7
Голосов: 74 / 1

#247

0 / 0

Добавлено: 30.01.2019 10:26:35

Проверил, надо включать COPY.
Instance, вроде как создаёт виртуальные объекты. Где то это встречал уже, что бы сцену не грузить.

Offline

ЛС

IGOR62

Пользователь
Регистрация: 02.07.2015
Откуда: Рязань

Сообщений: 1476
В друзьях у: 8
Голосов: 224 / 4

#248

0 / 0

Добавлено: 30.01.2019 10:38:27

Цитата
(Svetly 30.01.2019 10:09:16)Пробовал. Не помогает

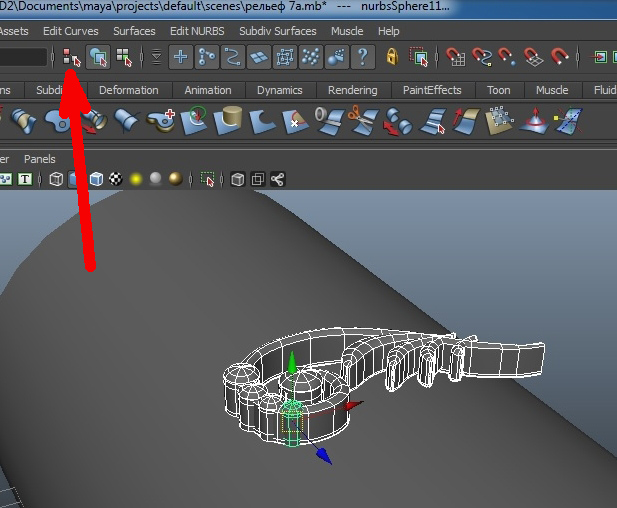

Ну а там CTRL+G (клавиатура в англ.)?

P.S. Сейчас да, сложно додумать, какими "горячими клавишами" пользуется Александр. В первых двух (сокращенных) уроках это здорово дублировалось и отражалось внизу экрана...

Offline

ЛС

Максим Ярославский

Пользователь
Регистрация: 18.04.2010
Откуда: Ярославль

Сообщений: 1530
В друзьях у: 2
Голосов: 222 / 20

#249

0 / 0

Добавлено: 30.01.2019 10:57:35

Цитата
igor, А в дубликат спешал делал копии-инстансы с поворотом, или зеркалом? Пока просто не делал ничего такого с копиями, надо проверить тоже ,интересная информация .

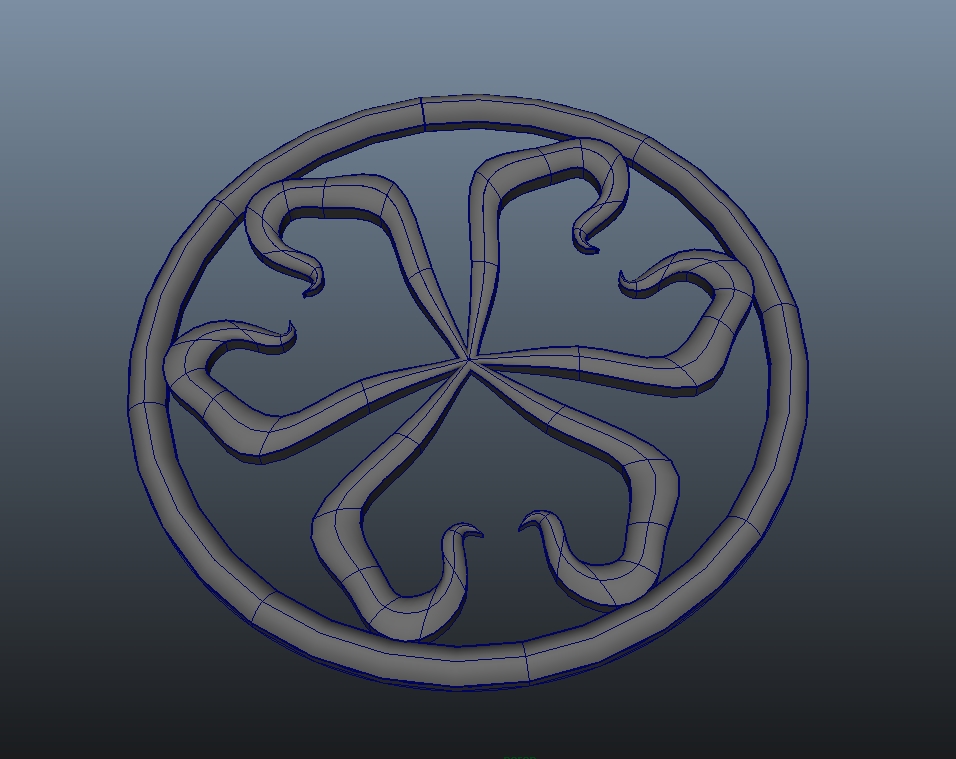

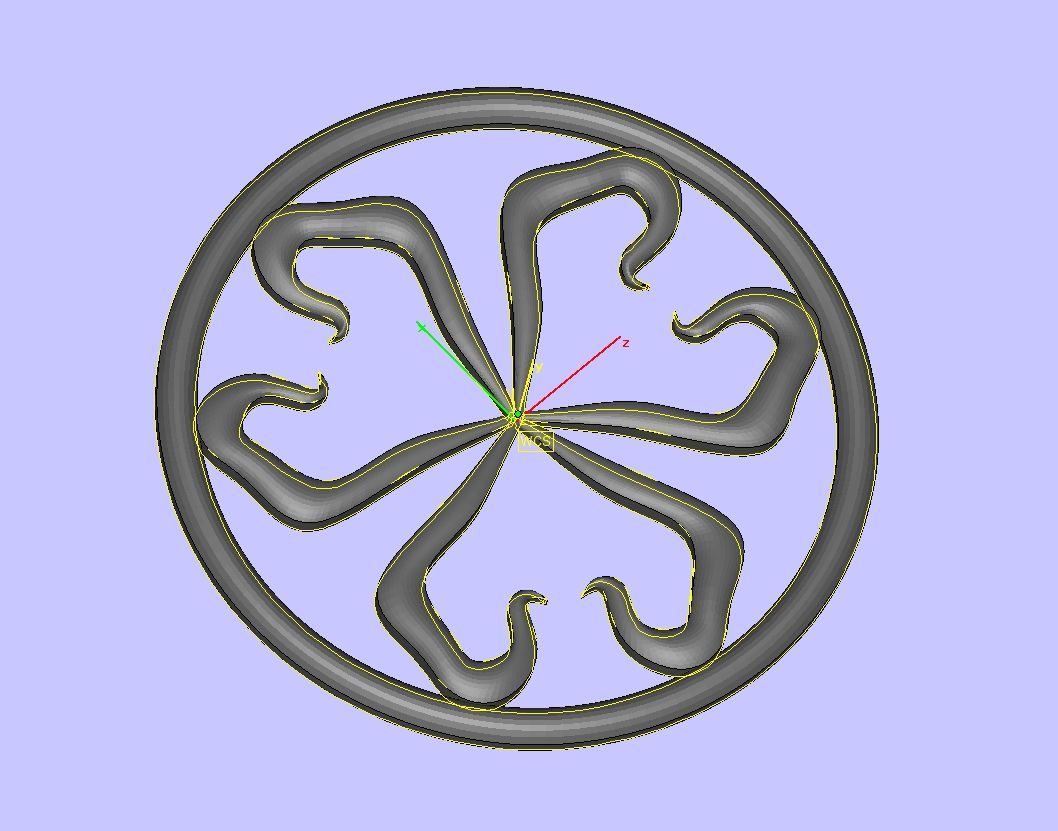

я сейчас сделал инстансами, всё ок и в Меджике и в Рино, только рожи поверхностей переворачивает, что естественно.
У тебя либо версия программы глючит, либо сам экспорт в iges в ней
я в 2015 делал

Offline

ЛС

Максим Ярославский

Пользователь
Регистрация: 18.04.2010
Откуда: Ярославль

Сообщений: 1530
В друзьях у: 2
Голосов: 222 / 20

#250

1 / 0

Добавлено: 30.01.2019 11:00:26

Цитата

Цитата
(Svetly 30.01.2019 10:09:16) Пробовал. Не помогает

CTRL + G группировка
кнопка Insert переключает режим изменения пивота, можно подвигать как у группы, так и у объекта
повторное нажатие Insert выключает режим изменения пивота
либо зажать кнопку D и двигать, а потом отпустить

Чтобы на круглом кольце элементы копировать по кругу, у группы пивот должен быть в центре кольца/центре координат

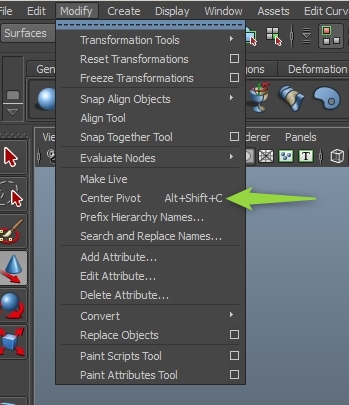

Чтобы применять трансформатор изгиба, пивот можно в центр объекта ставить. Либо руками, либо руками, как писал выше, либо через меню как на картинке.
Только там в меню моё личное сочетание горячих клавиш указано, его там не будет

Изменено: Максим Ярославский - 30.01.2019 11:04:37

Offline

ЛС

igor

Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 867
В друзьях у: 7
Голосов: 74 / 1

#251

0 / 0

Добавлено: 30.01.2019 11:01:16

Цитата

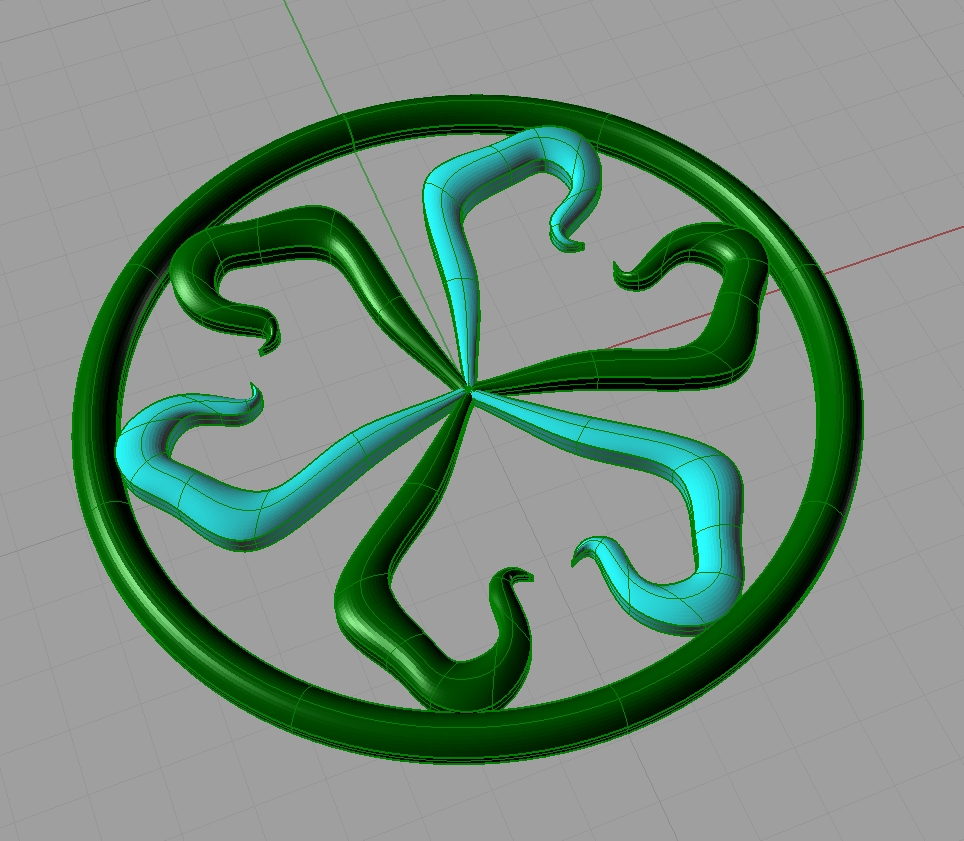

я сейчас сделал инстансами

Может Александр подскажет.
Я сделал сейчас просто шарик, дублировал его инстансами, после экспорта так же получается, а копии всё нормально, три шарика на своих местах.
Работаю в 2018

Изменено: igor - 30.01.2019 11:02:30

Offline

ЛС

Максим Ярославский

Пользователь
Регистрация: 18.04.2010
Откуда: Ярославль

Сообщений: 1530
В друзьях у: 2
Голосов: 222 / 20

#252

0 / 0

Добавлено: 30.01.2019 11:10:49

Цитата

Цитата
(Максим Ярославский 30.01.2019 10:57:35) я сейчас сделал инстансами

а он вроде говорил, что не пользуется, потому что у него тоже глючит, так что вряд ли скажет :biggrin2:

подождём ответа
чтоб докопаться до истины, можешь сохранить сцену в 2015 версии, я попробую открыть
если всё получится, то значит проблема в версии программы или экспорта

Offline

ЛС

Максим Ярославский

Пользователь
Регистрация: 18.04.2010
Откуда: Ярославль

Сообщений: 1530
В друзьях у: 2
Голосов: 222 / 20

#253

0 / 0

Добавлено: 30.01.2019 11:20:28

igor,
вот кстати тоже вариант, как проверить
открой мой файлик в своей программе, и попробуй его в iges сохранить, так тоже будет понятно

файл прикрепил

Igoru.mb (93.56 КБ) [ Скачать ]

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1459
В друзьях у: 6
Голосов: 244 / 3

#254

0 / 0

Добавлено: 30.01.2019 11:27:25

Максим Ярославский,
ctrl+ g помогло. Спасибо.

Offline

ЛС

igor

Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 867
В друзьях у: 7
Голосов: 74 / 1

#255

0 / 0

Добавлено: 30.01.2019 11:34:36

Цитата
вот кстати тоже вариант, как проверить открой мой файлик в своей программе

Мэйджик

Рино

Все стоят на своём месте.

Offline

ЛС

Максим Ярославский

Пользователь
Регистрация: 18.04.2010
Откуда: Ярославль

Сообщений: 1530
В друзьях у: 2
Голосов: 222 / 20

#256

0 / 0

Добавлено: 30.01.2019 11:34:49

Цитата
(Svetly 30.01.2019 11:27:25) Максим Ярославский, ctrl+ g помогло. Спасибо.

вот так слава достаётся последнему, кто сказал ))))
IGOR62 написал передо мной, так что спасибо ему thumbup2

Offline

ЛС

igor

Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 867
В друзьях у: 7
Голосов: 74 / 1

#257

1 / 0

Добавлено: 30.01.2019 11:36:49

Цитата
вот так слава достаётся последнему, кто сказал

Кто последний, тот и папа.................. :biggrin2:

Offline

ЛС

IGOR62

Пользователь
Регистрация: 02.07.2015
Откуда: Рязань

Сообщений: 1476
В друзьях у: 8
Голосов: 224 / 4

#258

1 / 0

Добавлено: 30.01.2019 11:43:03

Максим Ярославский, igor,
Первый, второй... :biggrin2:

Главное что помогло и вообще что помогаем друг другу! :trubka:

Offline

ЛС

Максим Ярославский

Пользователь
Регистрация: 18.04.2010
Откуда: Ярославль

Сообщений: 1530
В друзьях у: 2
Голосов: 222 / 20

#259

1 / 0

Добавлено: 30.01.2019 11:44:16

igor,

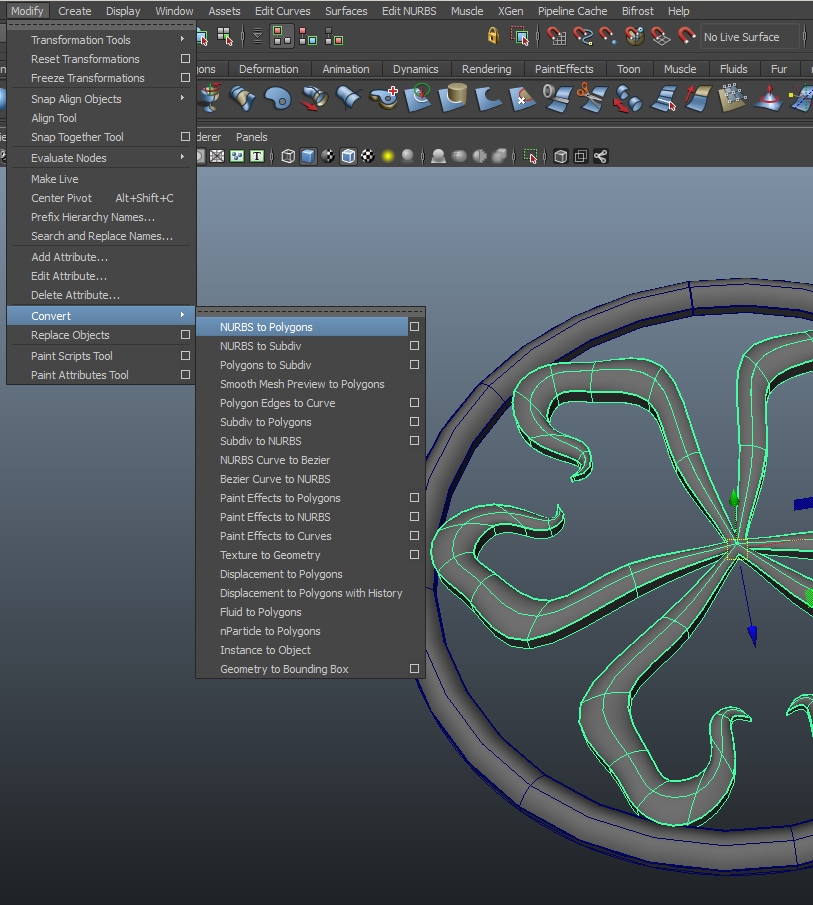

а теперь можно попробовать сохранить в obj, чтоб понять что именно глючит, программа или экспорт
только для этого надо сначала выделить все поверхности и сконвертировать их в полигоны
Modify - Convert - NURBS to Poligons
я сначала просто выделял поверхности и пытался так в obj сохранить - открывался в Мэджике пустой файл :biggrin2:

ну и желательно перед сохранением в obj, отодвинуть полигональные поверхности и их выделить, чтоб не выбрались случайно нурбсные поверхности, сохранится с глюком (ну я пару раз всего пробовал)

если и обж так же откроется, то версия программы кривовата наверное *crazy*

Offline

ЛС

igor

Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 867
В друзьях у: 7
Голосов: 74 / 1

#260

0 / 0

Добавлено: 30.01.2019 11:53:23

Максим Ярославский,
obj нормально открылся.
