► Новый сварочный аппарат от компании НТЦ Магистр

Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2593
В друзьях у: 18
Голосов: 295 / 16

0 / 0

Добавлено: 08.10.2014 07:52:57

На выставке были парни из Саратова, представляли НТЦ Магистр. У них был очень маленький стенд. Но на нем было два прибора один это блок питания для гальваники, а вот второй... очень замечательная и интересная штука. Устройство микродуговой сварки МАГИСТР-УМД-01, фото выложу вечером. А сейчас несколько цифр из его характеристик диапазон энергии импульса 3-150 Дж, время импульса 4 - 40 мсек... и так далее. А когда я увидел что у них на стенде находиться мистер Тони представитель компании Орион, то тут уж я его

замучил вопросами по сравнительным характеристикам и качеству получаемого сварного шва....
Остальное вечером и фото и цена и то что сказал Тони.

Развернуть ⇓

Offline

ЛС

Магистр

Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0

#641

0 / 0

Добавлено: 04.02.2019 21:22:22

Цитата
(Виктор T. 01.02.2019 21:34:48) Да, помимо "тонких" режимов есть и другая сторона- работа на высокой мощности))) Последняя моя работа- медь+бронза. Ток 180А при длительности 40мс! И так добрых три часа

Вот из отснятого ранее, поэтому параметры импульса не помню. На видео сварка латунных пластин толщиной 1,5 мм встык.

C Уважением, Магистр!

Offline

ЛС

Виктор T.

Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8

#642

1 / 0

Добавлено: 04.02.2019 21:35:44

Магистр,
здесь, кстати, хорошо видно, как нагревается электрод. Качественная эмиссия электронов возможна лишь при хорошем нагреве электрода. Поэтому для работы на малых токах и предпочтителен электрод диаметром 0,5мм.

А вас, несчастные потомки, накроют соцсетей обломки.

Offline

ЛС

Магистр

Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0

#643

0 / 0

Добавлено: 05.02.2019 15:25:02

Кстати электрод меньшего диаметр к примеру 0,5 мм легко сделать из миллиметрового.

C Уважением, Магистр!

Offline

ЛС

ALENCo

Пользователь
Регистрация: 08.02.2017

Сообщений: 516
В друзьях у: 5
Голосов: 236 / 1

#644

0 / 0

Добавлено: 05.02.2019 19:40:07

Цитата
(Магистр 05.02.2019 15:25:02) Кстати электрод меньшего диаметр к примеру 0,5 мм легко сделать из миллиметрового.

Да, я когда-то так делал, из 1,6 точил 0,6..0,7.

Электрод в шуруповерте удобно зажать.
На 50 мм потребовалось около 15 минут.
Этот способ удобен тем, у кого цанга только на 1 мм, а желательно 0,5, тогда нужно 1 сточить на необходимую длину.

Offline

ЛС

Виктор T.

Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8

#645

0 / 0

Добавлено: 05.02.2019 21:01:21

Не очень хороший способ для тех случаев, где нужна хорошая повторяемость на наработанных режимах, но работает, если очень нужно.

А вас, несчастные потомки, накроют соцсетей обломки.

Offline

ЛС

Магистр

Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0

#646

0 / 0

Добавлено: 06.02.2019 12:59:25

ALENCo,
Цанга под 0,5 электрод есть, кому нужно в силу специфики работ варить в основном электродами диаметром 0,5 мм может ставить её. Просто на практике оказывается чтобы купить такие электроды, нужно ещё поискать и стоят они дороже. Конечно можно сэкономить и купить где нибудь в Китае на Алиэкспресс, но это скорее всего крупная партия и кот в мешке (риск накупить кучу бесполезной проволоки). А электроды диаметром 1 мм стоят дешевле, при необходимости легко заточкой превращаются в электрод любого меньшего диаметра и купить их можно почти в каждом магазине, от разных производителей и с различной маркировкой на выбор.

C Уважением, Магистр!

Offline

ЛС

Магистр

Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0

#647

2 / 0

Добавлено: 08.02.2019 16:08:43

Сварка двух пластин толщиной 1 мм встык, материал Серебро 925.
Параметры сварочного импульса:Форма - треугольник;
Время основного импульса - 60 мс;
Ток основного импульса - 160 А;
Время подогрева - 4 мс;
Ток подогрева - 60 А;
Ток поджига - 80 А;

C Уважением, Магистр!

Offline

ЛС

Виктор T.

Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8

#648

1 / 0

Добавлено: 08.02.2019 18:13:37

Магистр,
на серебре, если это сплав серебро-медь, можно смещать акцент в сторону увеличения длительности импульса.

А вас, несчастные потомки, накроют соцсетей обломки.

Offline

ЛС

Магистр

Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0

#649

2 / 0

Добавлено: 12.02.2019 15:46:29

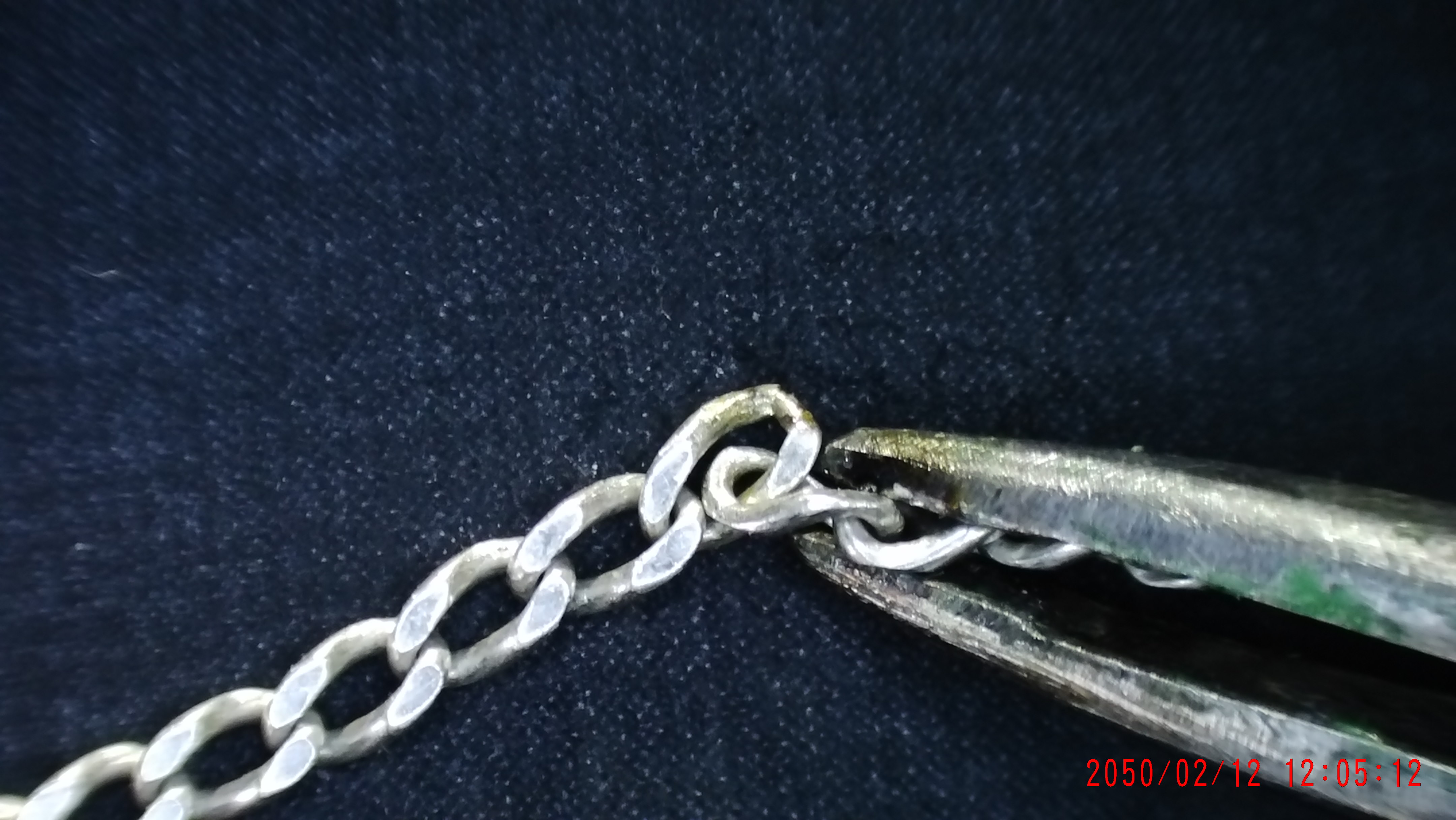

Ремонт порванной серебряной цепочки с помощью устройства микродуговой импульсной сварки УМД-03.

Настройки:
Форма импульса - прямоугольник;
Рабочий ток - 28 А;
Время основного импульса - 4 мс;
Ток подогрева -20 А;
Время подогрева - 1 мс;

C Уважением, Магистр!

Offline

ЛС

Магистр

Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0

#650

1 / 0

Добавлено: 12.02.2019 15:58:59

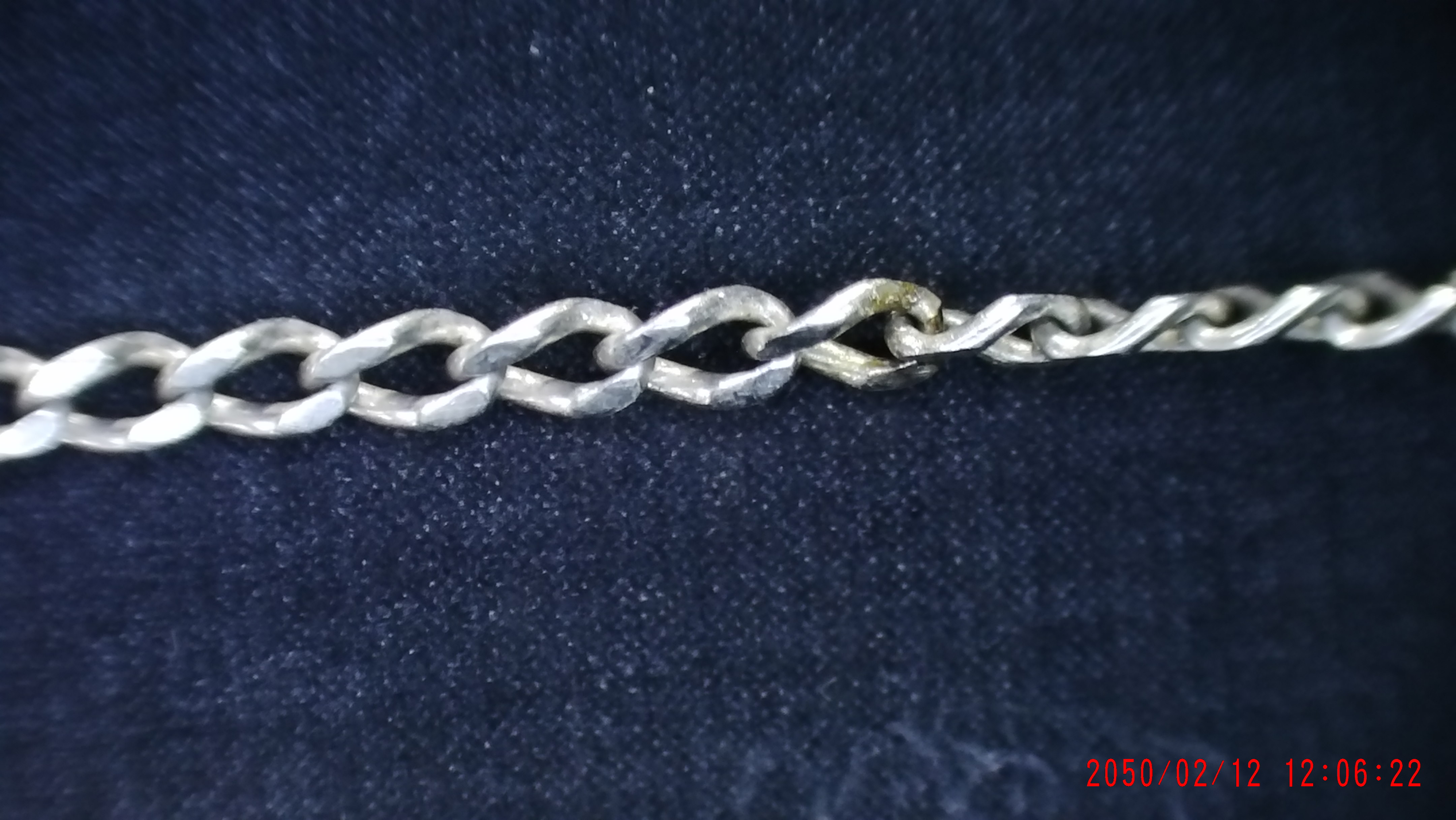

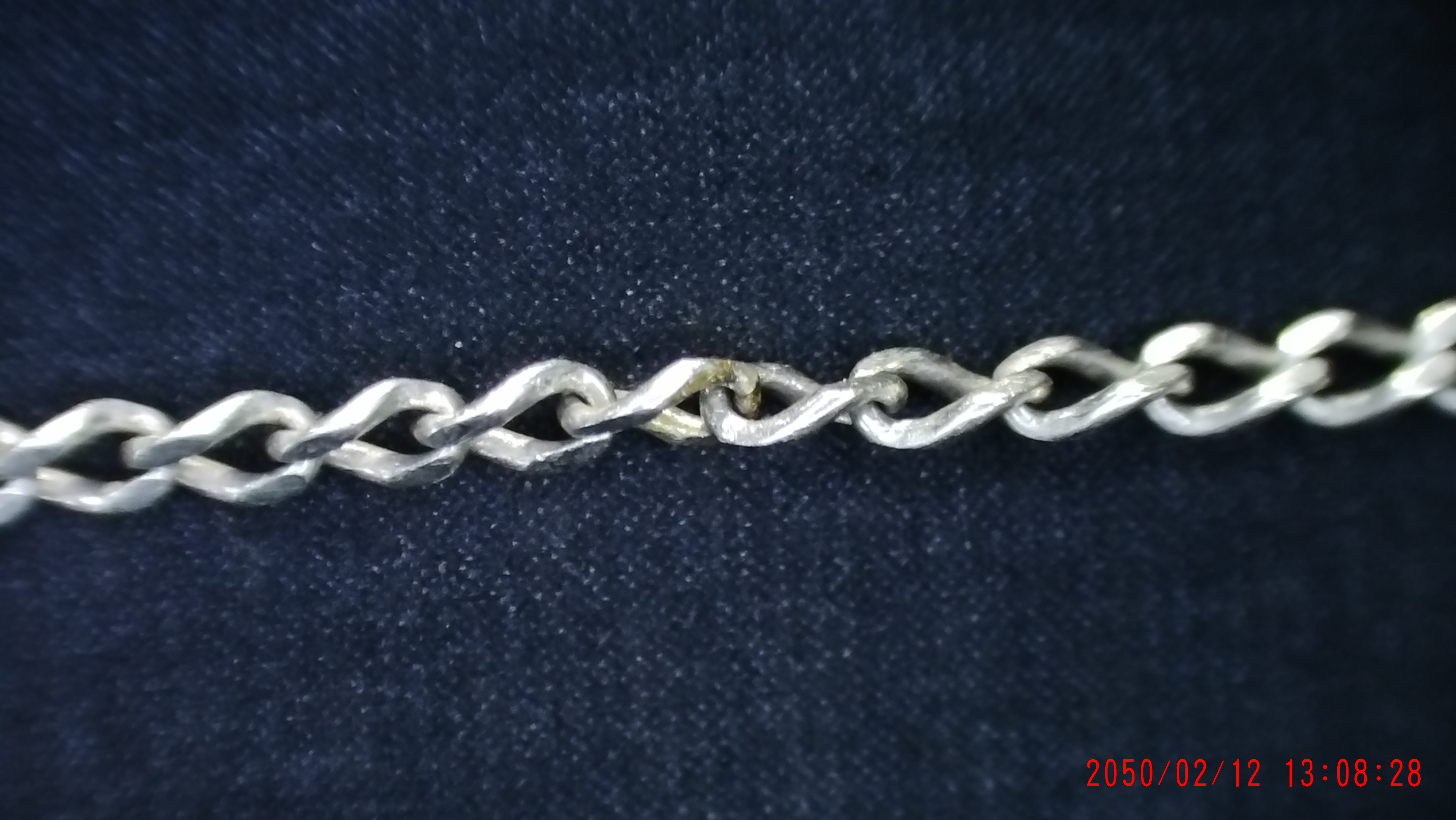

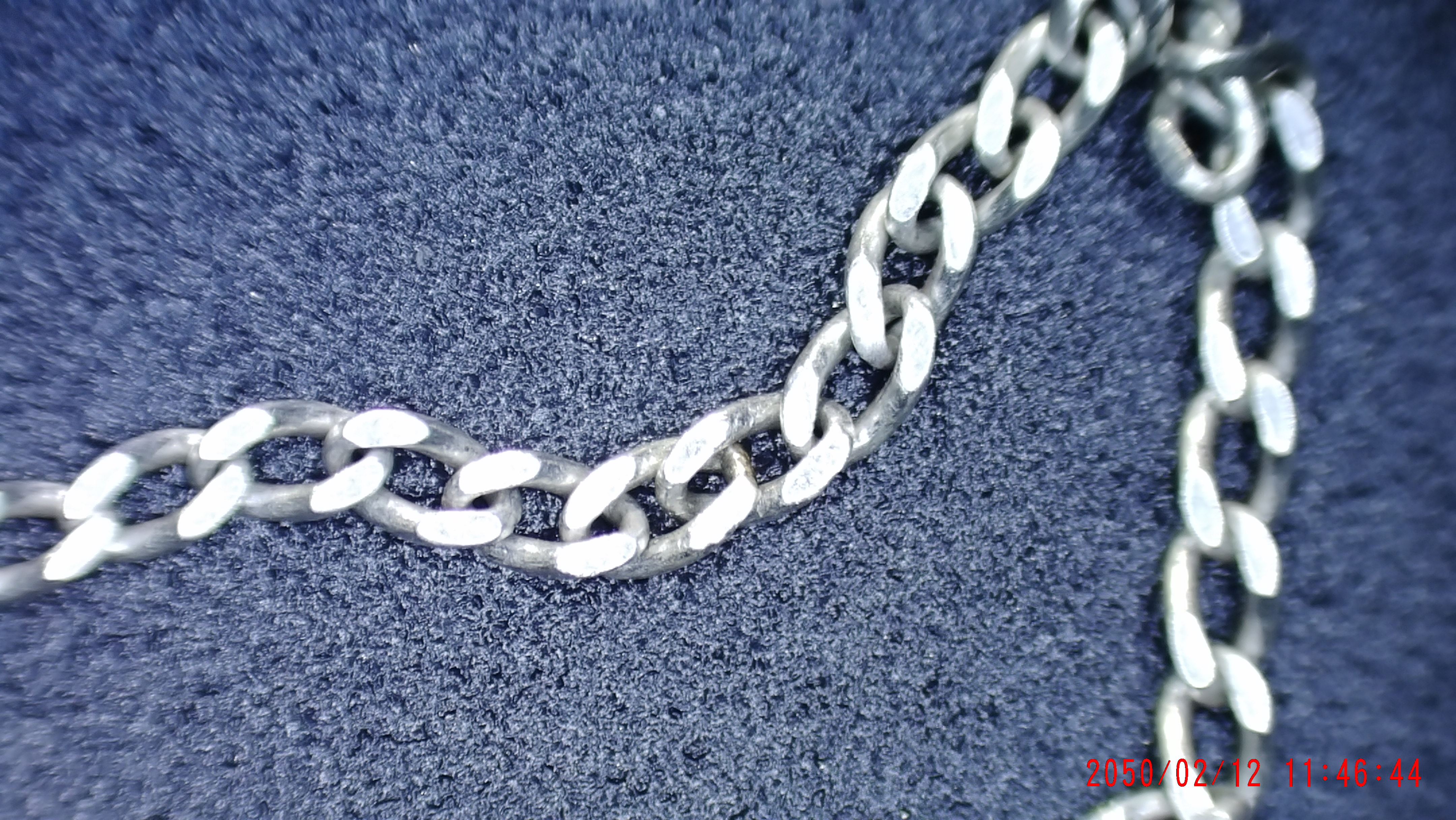

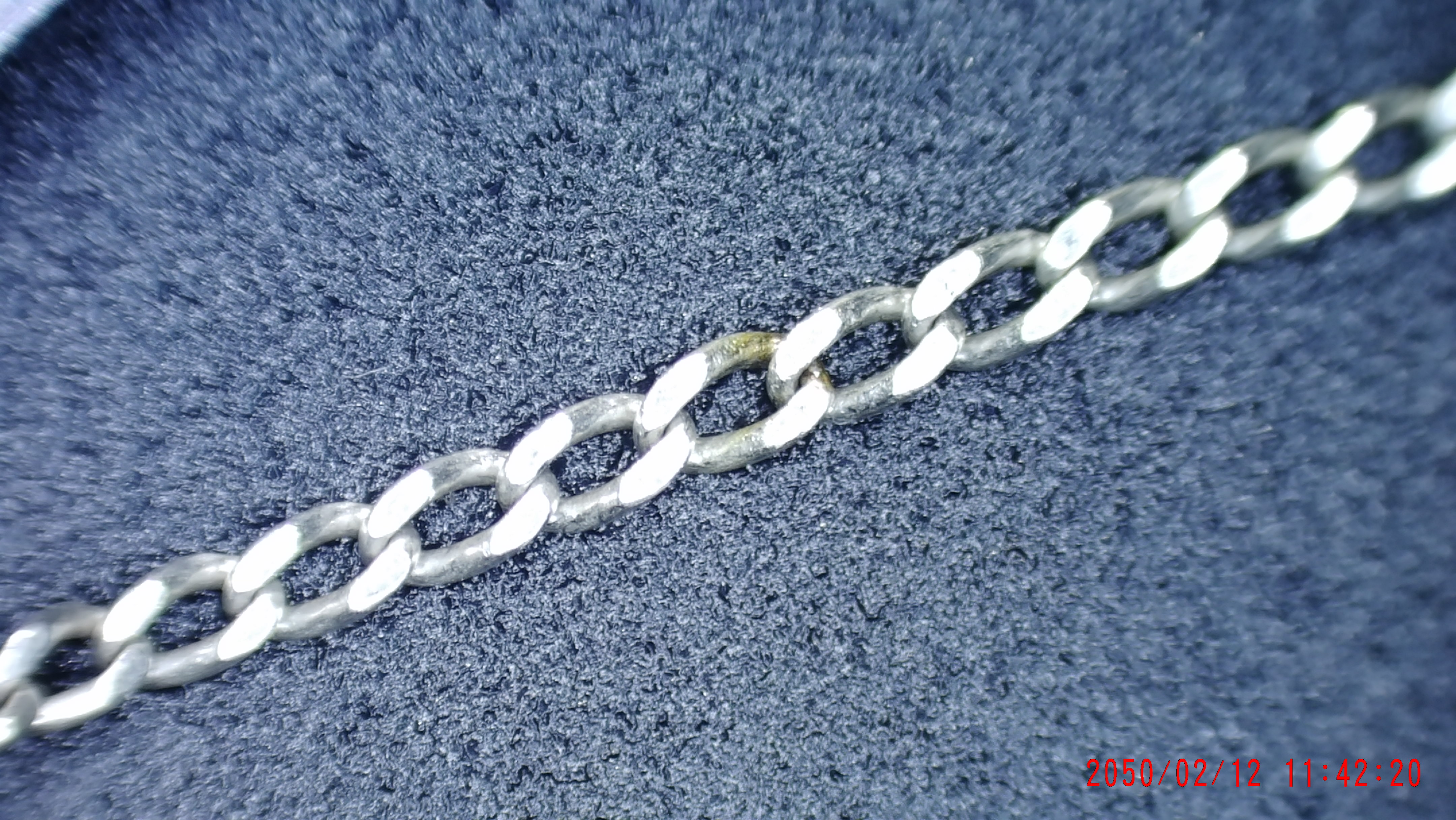

Фото серебряной цепочки после ремонта (место сварки)

C Уважением, Магистр!

Offline

ЛС

Магистр

Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0

#651

1 / 0

Добавлено: 22.02.2019 20:58:33

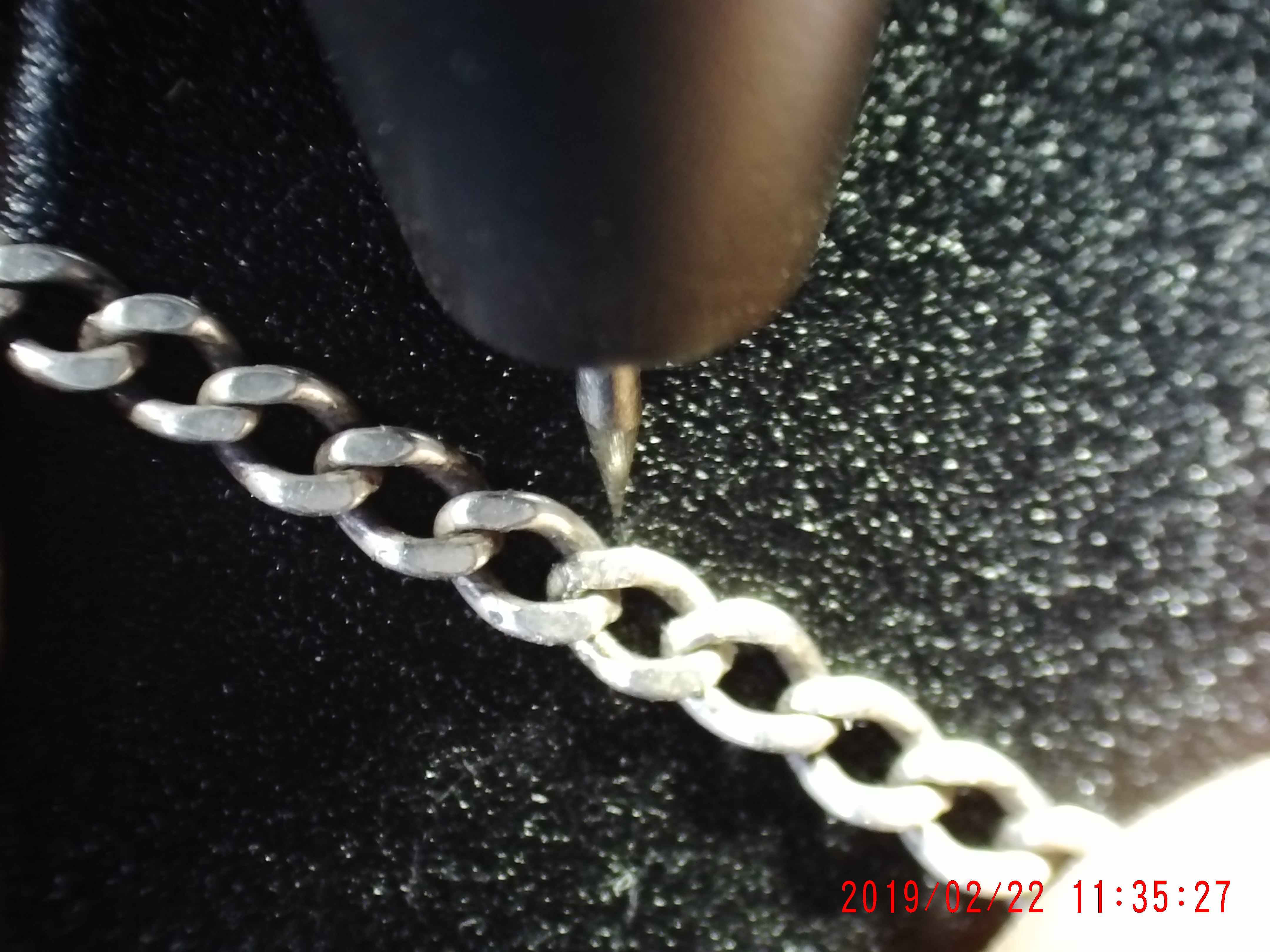

Сегодня отремонтировал порванную серебряную цепочку с помощью устройства микродуговой импульсной сварки УМД-03. На предыдущем видео похожая цепочка, эта же крупнее (с более толстым звеном).

Соответственно импульс мощнее:
Форма импульса - прямоугольник;
Рабочий ток - 45 А;
Время основного импульса - 6 мс;
Ток подогрева -20 А;
Время подогрева - 1 мс;

Изменено: Магистр - 22.02.2019 20:59:45

C Уважением, Магистр!

Offline

ЛС

Магистр

Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0

#652

0 / 0

Добавлено: 22.02.2019 21:10:39

Изменено: Магистр - 22.02.2019 21:16:06

C Уважением, Магистр!

Offline

ЛС

Магистр

Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0

#653

0 / 0

Добавлено: 25.02.2019 21:02:22

Приварка карабинчика к серебряной цепочке с помощью устройства импульсной микродуговой сварки УМД-03. Настройки сварочного импульса указаны в начале видео.

C Уважением, Магистр!

Offline

ЛС

Виктор T.

Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8

#654

1 / 0

Добавлено: 26.02.2019 00:12:07

Магистр,
для серебра лучше использовать треугольный импульс. Ток подогрева для серебра также следует увеличить.

А вас, несчастные потомки, накроют соцсетей обломки.

Offline

ЛС

Aleb

Пользователь
Регистрация: 24.02.2011
Откуда: Липецк

Сообщений: 1288
В друзьях у: 5
Голосов: 258 / 9

#655

1 / 0

Добавлено: 26.02.2019 08:21:37

Виктор T.,
Я для сварки цепей и колечек из серебра тоже использую прямоугольник, лучше варит. Шинки серебряных колец тоже последнее время на прямоугольнике варю, выставляю режим чтоб проваривало практически на всю толщину, к краям мощность немного убираю. После проковываю молоточком и обрабатываю.

Offline

ЛС

Магистр

Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0

#656

0 / 0

Добавлено: 26.02.2019 08:51:58

Виктор T.,
Виктор Т.
Если использовать треугольную форму сварочного импульса, то амплитуду основного сварочного тока нужно будет увеличить соответственно в два раза по отношению к прямоугольной форме сварочного импульса. При сварке цепи в предыдущем видео на треугольном импульсе, амплитуда основного сварочного тока вместо 45 А была бы 90 А. Для мелких деталей, изделий лучше использовать треугольную форму импульса т. к. на нем есть возможность более тонко подобрать режим сварки (шаг увеличения мощности на треугольнике в два раза меньше).
И да, для всех металлов с высокой теплопроводностью следует увеличивать ток подогрева места сварки.

C Уважением, Магистр!

Offline

ЛС

Виктор T.

Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8

#657

0 / 0

Добавлено: 26.02.2019 10:31:33

Aleb,
если чистый сплав серебро-медь, то от треугольной формы импульса я стараюсь не отходить. А вот если сплав содержит литейную лигатуру- тогда прямоугольник с ВЧ с коротким, но мощным импульсом.

А вас, несчастные потомки, накроют соцсетей обломки.

Offline

ЛС

Виктор T.

Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8

#658

0 / 0

Добавлено: 26.02.2019 10:37:03

Магистр,
да, при треугольном импульсе пиковый ток выше, но на холодном изделии этот начальный пик полезен для металлов с высокой теплопроводностью. Опять же- повышает стабильность зажигания дуги. Но повторю вышесказанное- ориентируюсь на состав серебряного сплава.

А вас, несчастные потомки, накроют соцсетей обломки.

Offline

ЛС

Магистр

Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0

#659

0 / 0

Добавлено: 14.03.2019 14:46:50

Сварка двух алюминиевых пластин марки АМц толщиной 1 мм встык с помощью устройства импульсной микродуговой сварки УМД-03.

Настройки:
Форма импульса - треугольник;
Рабочий ток - 150 А;
Время основного импульса - 20 мс;
Ток подогрева -100 А;
Время подогрева - 5 мс;
ВЧ амплитуда - 50%(режим 1);
ВЧ частота - 1.0 кГц;

C Уважением, Магистр!

Offline

ЛС

Виктор T.

Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8

#660

2 / 0

Добавлено: 28.03.2019 17:55:02

На днях варил массивную серебряную медаль 925 пробы, возможно и выше, и с "любимой" лигатурой. Столкнулся с тем, что на меньших значениях тока точка не разваривается даже со значительным увеличением длительности импульса, а с повышением тока свыше 230А- металл дико выбрасывает из ванны. Помогло значительное притупление электрода. То есть заточен он был где-то на 25-30 градусов, а потом притуплен на 60%.

А вас, несчастные потомки, накроют соцсетей обломки.
