Новый сварочный аппарат от компании НТЦ Магистр
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2591
В друзьях у: 18
Голосов: 295 / 16
На выставке были парни из Саратова, представляли НТЦ Магистр. У них был очень маленький стенд. Но на нем было два прибора один это блок питания для гальваники, а вот второй... очень замечательная и интересная штука. Устройство микродуговой сварки МАГИСТР-УМД-01, фото выложу вечером. А сейчас несколько цифр из его характеристик диапазон энергии импульса 3-150 Дж, время импульса 4 - 40 мсек... и так далее. А когда я увидел что у них на стенде находиться мистер Тони представитель компании Орион, то тут уж я его  :)  замучил вопросами по сравнительным характеристикам и качеству получаемого сварного шва....
Остальное вечером и фото и цена и то что сказал Тони.
Развернуть ⇓
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0

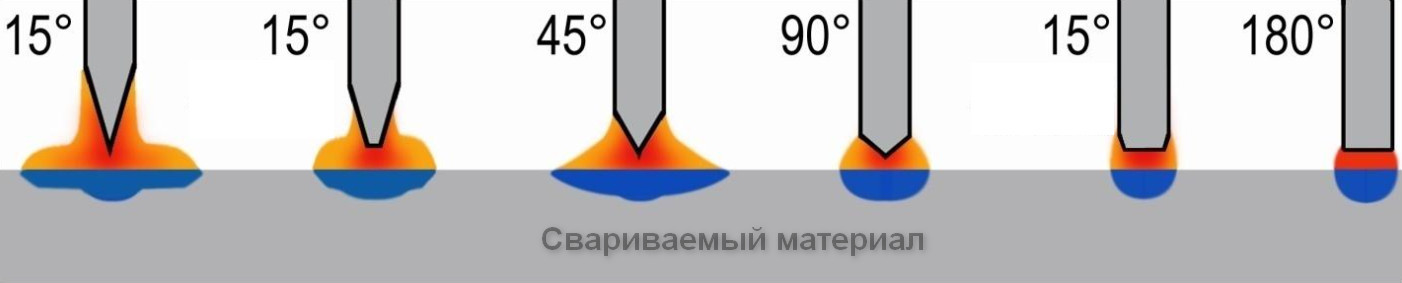

На этой картинке видно какой эффект оказывает форма заточки электрода на сварочный процесс.
Получается, что сконцентрированную в точке дугу можно расфокусировать, распределив её энергию равномерней по площади свариваемого материала притуплением электрода. В результате получаем равномерную глубину расплава по всей площади ванны, что уменьшает разбрызгивание металла. При острой заточке электрода хорошо видно, что площадь расплава больше, но глубина ванны разная т. к. плотность тока в дуге разная, максимальная в центре, а к краям сильно ослабевает, поэтому из центра ванны происходит выталкивание расплава, ванна вскипает и происходит разбрызгивание металла. Но чем более тупой будет форма кончика электрода, тем хуже будет зажигаться дуга, поэтому делать слишком тупой форму кончика электрода тоже не рекомендуется.
C Уважением, Магистр!
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0
Цитата
Но чем более тупой будет форма кончика электрода, тем хуже будет зажигаться дуга, поэтому делать слишком тупой форму кончика электрода тоже не рекомендуется.

В последнем предложении не верно выразился. Я имел ввиду - слишком тупую форму кончика электрода не рекомендуется делать на малых токах, чем меньше ток тем хуже зажигается дуга.
C Уважением, Магистр!
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
Магистр,
картинка не верна, хотя  кое-что примерное в ней есть.
А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0
Виктор T.,
Если не сложно, опишите или изобразите неточность в картинке. Было бы полезно подправить теорию дополнительными наблюдениями из вашей практики.
C Уважением, Магистр!
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
Магистр,
я размещу здесь ссылку на дружественный форум- на 104 и 105 страницах как раз обсуждали этот вопрос.
chipmaker.ru

Также размещу прямую ссылку с данного обсуждения.
sibac.info

Также прилагаю диаграмму из справочной литературы.
А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 08.01.2012

Сообщений: 4499
В друзьях у: 4
Голосов: 376 / 45
Я заметил, что когда электрод острый, тогда точка сварки выглядит компактнее и ровнее, чем когда электрод подгоревший, на PUK, по крайней мере.
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0
Виктор T.,
Про эффект от заточки электрода на форуме мнения разные, а в обсуждаемой статье утверждается, что размеры зоны проплавления уменьшаются с увеличением угла заточки (притупления), и напротив при малых углах заточки (порядка 19º) снижается глубина проплавления. При чем наблюдается выраженный максимум глубины проплавления при угле заточки 30º.
В целом картинка с вариантами заточки, соответствует информации в статье, правда изменение глубины проплавления на ней не понятно, видимо это изменение не значительно по сравнению с изменением зоны проплавления.
Изменено: Магистр - 24.04.2019 11:03:08
C Уважением, Магистр!
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
Магистр,
нюансов, влияющих на ширину и глубину проплавления гораздо больше. Что справедливо для малых токов- не работает на больших, что справедливо для дуги постоянного горения- не работает в импульсе. Тема для изучения действительно очень широкая. Практика, практика, и еще раз- практика.
А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0
Пока не отошли от темы заточки электрода вот интересное видео в котором описывается химический способ заточки вольфрамовых электродов. Кончик вольфрамового электрода раскаляют до красна и погружают в банку с химическим веществом, длительностью и глубиной погружения электрода в вещество подбирают форму кончика от закругленной до острой как игла. При этом получается идеальная геометрическая форма заточки и высокая чистота поверхности кончика, что должно сказаться на стабильности горения дуги при сварке очень мелких деталей.

Предположительно действующим веществом является нитрат аммония. Продается в 285 граммовых  банках в которой 142 грамма вещества и стоит в США около 10 долларов (на Российских сайтах подороже).
Одной банки хватает на заточку 500 электродов. Наверное эта цифра  будет больше в случае с электродами для микродуговой сварки т.к чем меньше диаметр электрода тем меньше длится процесс заточки.
Может кто использовал альтернативный способ заточки электродов? Поделитесь мнением.
C Уважением, Магистр!
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
Магистр,
думаю, что ерунда это все, чистой воды маркетинг. Да и явной зависимости от чистоты поверхности конуса также не заметил. Точу на обычном алмазном диске, не крупном. Пробовал доводить на вулканитовом- на выходе практически зеркало. Разницы в стабильности поджига и стойкости электрода никакой.
А такой нагрев, как в ролике и травление еще неизвестно как скажутся на самом электроде. У нас он все же ведет себя иначе, нежели у классических аргонщиков.
А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0
При выборе способа заточки электродов из всех средств может быть предпочтительнее было бы иметь спец инструмент с фиксированными углами заточки, но целесообразнее конечно иметь точило с мелко абразивным алмазным диском так как помимо заточки электродов имеет широкий спектр применения. Химический способ заточки  и его результат со стороны выглядит непредсказуемо впрочем как и всё что-то новое, возможно удобно в отдельных нестандартных ситуациях к примеру при удалённых ремонтных работах по месту, точило куда угодно не возьмёшь  так как  в большинстве случаев вещь стационарная.
C Уважением, Магистр!
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0

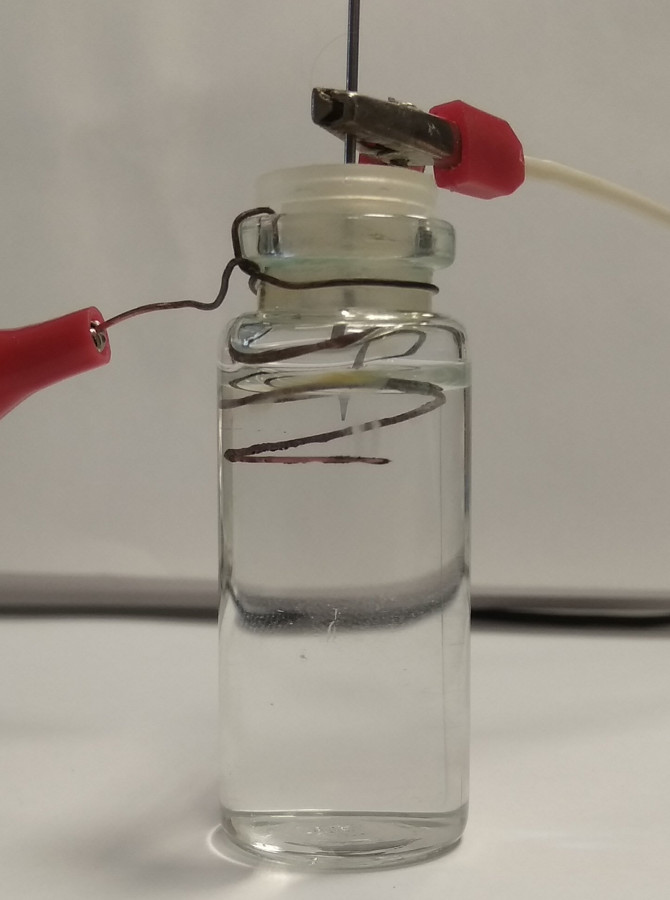

Есть ещё один альтернативный способ заточки электродов — электрохимическое травление вольфрамовых электродов. С помощью такого способа можно затачивать кончик электрода или уменьшать его диаметр на определённую длину. Для процесса травления нужен источник тока, провода, электрод, небольшой желательно  прозрачный сосуд и подобрать раствор.

В качестве сосуда использовал маленький пузырёк из под таблеток.
В качестве материала катода использовал медь, но лучше подойдёт свинец.
Эксперименты с заточкой производил на вольфрамовых электродах WL20 диаметром 1 мм.
Пробовал несколько вариантов в качестве раствора, быстрее всего электрод стравливался при использовании КОН (гидроксид калия). При стабилизации тока в 2 А кончик стравился за 1 минуту,  в 1 А за 2,5 мин., в 0,5 А за 5 мин., напряжение не более 12 В.
Получается, но чуть медленней травить при использовании смеси амиака с пероксидом водорода в соотношении 3:2, есть в любой аптеке.  Процесс травления проходил при 30 В, ток менее 1 А. Электрод  затачивается за 5-6 мин. Так-же пробовал травлением уменьшить диаметр электрода с 1 до 0,5 мм., на длину 10 мм от края ушло 10 минут времени. Эта смесь в процессе травления довольно быстро испаряется из маленького сосуда, причем амиак быстрей улетучивается, что снижает интенсивность травления. Причем эффект снижения уровня раствора в маленьком сосуде, при заточке кончика электрода придавал более правильную форму конуса, что плюс т. к. при травлении форма конуса получается не идеальная.

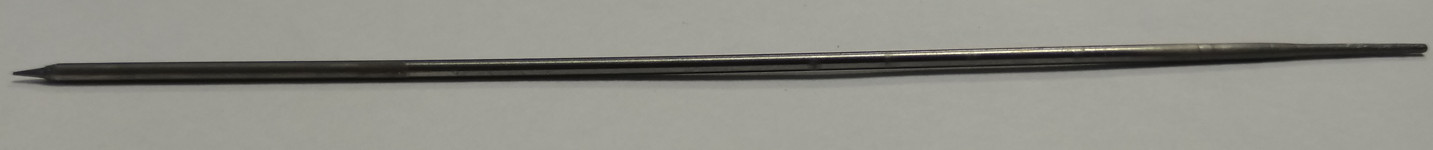

На фото, с левого конца электрод заточен электрохимическим травлением, с правого конца уменьшен диаметр с 1 до 0,5 мм тем-же способом.





C Уважением, Магистр!
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
Магистр,
спасибо, для общего развития очень интересно почитать. Сейчас, кстати, как раз за электрохимическую обработку читаю :)
А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 21.05.2016

Сообщений: 472
В друзьях у: 4
Голосов: 134 / 0
Все это конечно хорошо, но для новых электродов , а как поведет себя электрод весь в присадке или в металле неизвестного состава(я про оправы)???
Тогда остается только заточить как обычно, а финишную обработку уже делать химическую или электрохим. Но проще тут же полирнуть за 3 сек и ниникаких проблем!
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0
Цитата
Все это конечно хорошо, но для новых электродов , а как поведет себя электрод весь в присадке или в металле неизвестного состава(я про оправы)???
Вероятность того что, присадочный материал или некоторые материалы налипшие на электрод не вступят в реакцию и не будут травиться с приблизительно равной скоростью, высока. В таком случае кончик заточится неровно. К примеру, пробовал производить электрохимическую заточку электрода в щелочном растворе NaOH 30% (едкий натрий), который очень хорошо растворяет вольфрамовую проволоку сделанную по ГОСТу, но не работает при травлении вольфрамового электрода WL20. На кончике образуется нарост в виде капли, скорее всего из лантана и других элементов входящих в состав электрода для улучшения его характеристик.
C Уважением, Магистр!
Пользователь
Регистрация: 21.05.2016

Сообщений: 472
В друзьях у: 4
Голосов: 134 / 0
Цитата

Вероятность того что, присадочный материал или некоторые материалы налипшие на электрод не вступят в реакцию и не будут травиться с приблизительно равной скоростью, высока. В таком случае кончик заточится неровно.
Вот и я про тоже!

Цитата

.... На кончике образуется нарост в виде капли, скорее всего из лантана и других элементов входящих в состав электрода для улучшения его характеристик.

Для увеличения прибыли! Это про китайские с примерно известным составом  :brows:
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0
Расширен ассортимент приспособлений которыми можно опционально оснастить  устройства импульсной микродуговой сварки при заказе. Так с устройствами УМД по желанию можно заказать дополнительно или купить отдельно:


1. Жгут общего провода для сменных инструментов длинной 1 метр. Жгут выполнен из гибкого провода и силиконовой изоляции, благодаря чему обладает повышенной эластичностью и термостойкостью, для быстрой смены инструмента оснащён автомобильной ножевой клемой 6,3 мм.

2. Пинцет общего провода – добавляет удобство в работе при необходимости удерживать вращать и подносить детали к электроду под разными углами.

3. Плоскогубцы общего провода — позволяют надёжно удерживать свариваемую деталь, крепко фиксировать свариваемые детали между собой, оперативно придавать или изменять форму деталей в любое время процесса сварки и т. д.

4. Минизажим общего провода — значительно упрощает работу и позволяет легко и комфортно оперировать с очень мелкими деталями.
Изменено: Магистр - 23.05.2019 13:05:28
C Уважением, Магистр!
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
Магистр,
пассатижи как по мне чересчур. Изогнутые утконосы лучше.
А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4415
В друзьях у: 7
Голосов: 694 / 393
Магистр,
А клещи будут в комплекте? а то без них никак. :no:
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0
Под изогнутыми утконосами имеется в виду что-то подобное этим?

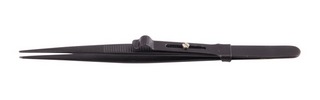

Идея заключается в быстрой смене инструмента, для решения задач на нашем производстве пришли к этим инструментам, для ювелирного дела возможно другая потребность. К примеру не такой пинцет, а пинцет с зажимом вроде этого:



Поэтому вопрос ко всем участникам этой темы. Какой ещё инструмент используете в работе, который имело-бы смысл подключать к общему проводу?
C Уважением, Магистр!
