Новый сварочный аппарат от компании НТЦ Магистр
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2591
В друзьях у: 18
Голосов: 295 / 16
На выставке были парни из Саратова, представляли НТЦ Магистр. У них был очень маленький стенд. Но на нем было два прибора один это блок питания для гальваники, а вот второй... очень замечательная и интересная штука. Устройство микродуговой сварки МАГИСТР-УМД-01, фото выложу вечером. А сейчас несколько цифр из его характеристик диапазон энергии импульса 3-150 Дж, время импульса 4 - 40 мсек... и так далее. А когда я увидел что у них на стенде находиться мистер Тони представитель компании Орион, то тут уж я его  :)  замучил вопросами по сравнительным характеристикам и качеству получаемого сварного шва....
Остальное вечером и фото и цена и то что сказал Тони.
Развернуть ⇓
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
Цитата
При уменьшении задатчиком энергии импульса перед сваркой нужно сделать несколько сварок на не "боевом" изделии . Это разрядит конденсатор до установленной " ручкой" величины
Об этом в инструкции вообще ни слова. Или я все-же что-то пропустил? В таком случае можно было сделать на аппарате кнопочку "Сброс", чтоб "слить" заряд с конденсаторов через внутренний резистор.
А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 27.07.2011

Сообщений: 43
В друзьях у: 0
Голосов: 5 / 0
Виктор T.,


Нет , это мы пропустили и не заметили . На стр. 8 , вместо конкретного объяснения, сказано только :
"При подборе сварочного режима рекомендуется начинать с минимальных энергий, что позволяет предотвратить подгорание и разбрызгивание материала из-за избыточной энергии." Пока прокатывало ... Исправим.
Изменено: gigor20 - 08.10.2018 17:38:16
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
gigor20,
я понял) Просто я полагал, что управление реализовано иным образом.

P.S. загляните, пожалуйста, в личные сообщения.
А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 24.02.2011
Откуда: Липецк

Сообщений: 1288
В друзьях у: 5
Голосов: 258 / 9
Немного переделал расположение микроскопа и светофильтра с "карандашом". Сделал чтоб аргон дул от сварщика, ибо как выяснилось дышать им не очень полезно. Ну и втяжку небольшую прикрутил. В общем довольно удобно варить.
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
Уважаемые коллеги и пользователи микросварочных аппаратов "Магистр", вновь делюсь опытом, раскрывая некоторые очевидные и неочевидные возможности аппаратов серии УМД-01(02).


Ранее я уже писал о функции предварительного подогрева, но вновь хочу вернуться к рассмотрению некоторых моментов по этому пункту.

Зачем вообще нужна эта функция? Для разогрева вольфрамового электрода с целью облегчения эмиссии электронов с его поверхности. Ухудшается она по целому ряду причин. Одни из основных- обеднение рабочей области лантаноидами и постепенное притупление, скругление кончика электрода.
Если выполнять однородную, длительную работу, например сварку звеньев цепи, то вместо замены электрода следует потихоньку увеличивать не только рабочий ток, но и ток предварительного подогрева. Это повторно стабилизирует зажигаемость дуги и снижает темп увеличения рабочего тока.

Далее о некоторых моментах, связанных с использованием наложения колебаний высокой частоты. Выше я уже рассматривал некоторые моменты, доступные к осуществлению на аппаратах серии УМД-02, хочу рассмотреть еще некоторые тонкости.

Рассмотрим прямоугольную форму импульса с наложенными поверх ВЧ в режиме "0". Максимальная амплитуда составляет 100% от величины сварочного тока. Таким образом при максимальном значении амплитуда никогда не превысит 50% от суммарной величины рабочего тока. А вот в случае с применением режима "1", и при установке величины ВЧ, к примеру, в 30%- амплитуда составит уже целых 70% от максимального значения. Главное следить, чтоб нижняя граница колебаний не была слишком низкой, чтоб не происходило срыва горения дуги. Где это может быть полезно- при "затягивании" широких щелей, при сварке плохо состыкованных деталей. В данном режиме частоту ВЧ не должна быть слишком высокой.

Следующий момент касается использования ВЧ на максимальном значении частоты, которое обеспечивает "Магистр УМД-02"- 10кГц. Этот режим очень хорош в ситуациях, когда нужно особо сильно сконцентрировать дугу, например когда есть риск ухода дуги на участки, которые могут пострадать от этого, когда рядом есть участки тонкого металла, которые может буквально втянуть в сварочную ванну. Большие значения амплитуды здесь нежелательны.

Ну и напоследок маленькая хитрость) Так как у аппаратов УМД-02 минимальное значения таймера сварки равно 1мс, а нам, ну просто внезапно, понадобилось значение 0,5мс, то вопрос решается следующим образом. Выбираем форму импульса "Прямоугольник", режим ВЧ "1", величину 50% (если зажигание в норме, то амплитуду снижаем, вплоть до 20%), частоту 0,5кГц. Таким образом получаем разбитие импульса 1мс на две части- с рабочим и уменьшенным током. То есть фактически 0,5с + "хвостик". Если зажигание не происходит, то выбираем режим ВЧ "0", величину амплитуды 100%, частоту 0,5кГц.
Будет работать на острозаточенном, свежем электроде. Конечно- не гарантировано, возможно не на каждом аппарате, по причине особенностей реализации поджига, но можете попробовать.
Изменено: Виктор T. - 16.10.2018 00:04:36
А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0
Приветствую всех участников темы, меня зовут Евгений, я буду знакомить с дополнительной информацией касающейся импульсного микродугового сварочного аппарата УМД которому посвящена данная тема форума.
Пост про УМД-3 уже был но, тем не менее представляем вашему вниманию следующую модель микродуговой сварки УМД-03.

По сравнению со своими предшественниками (УМД-02 и УМД-02-250) УМД-03 имеет некоторые отличия, основные из них:
  • обладает большей максимальной энергией сварки - 350 Дж, это дает возможность использовать более мощные импульсы при сварке и позволяет работать с более толстыми материалами;
  • реализует быстрый заряд внутренних накопителей, что позволяет использовать увеличенную длительность импульса при больших значениях тока. Кроме того быстрый заряд повышает производительность работы, обеспечивая большую «серийность» сварочных импульсов, т. е. позволяя чаще формировать сварные точки без ухудшения параметров сварочного импульса;
  • размер блока управления уменьшен по сравнению с предыдущей версией (УМД-02) до (ДхШхВ), мм — 345х130х170, масса блока снижена на 20%;

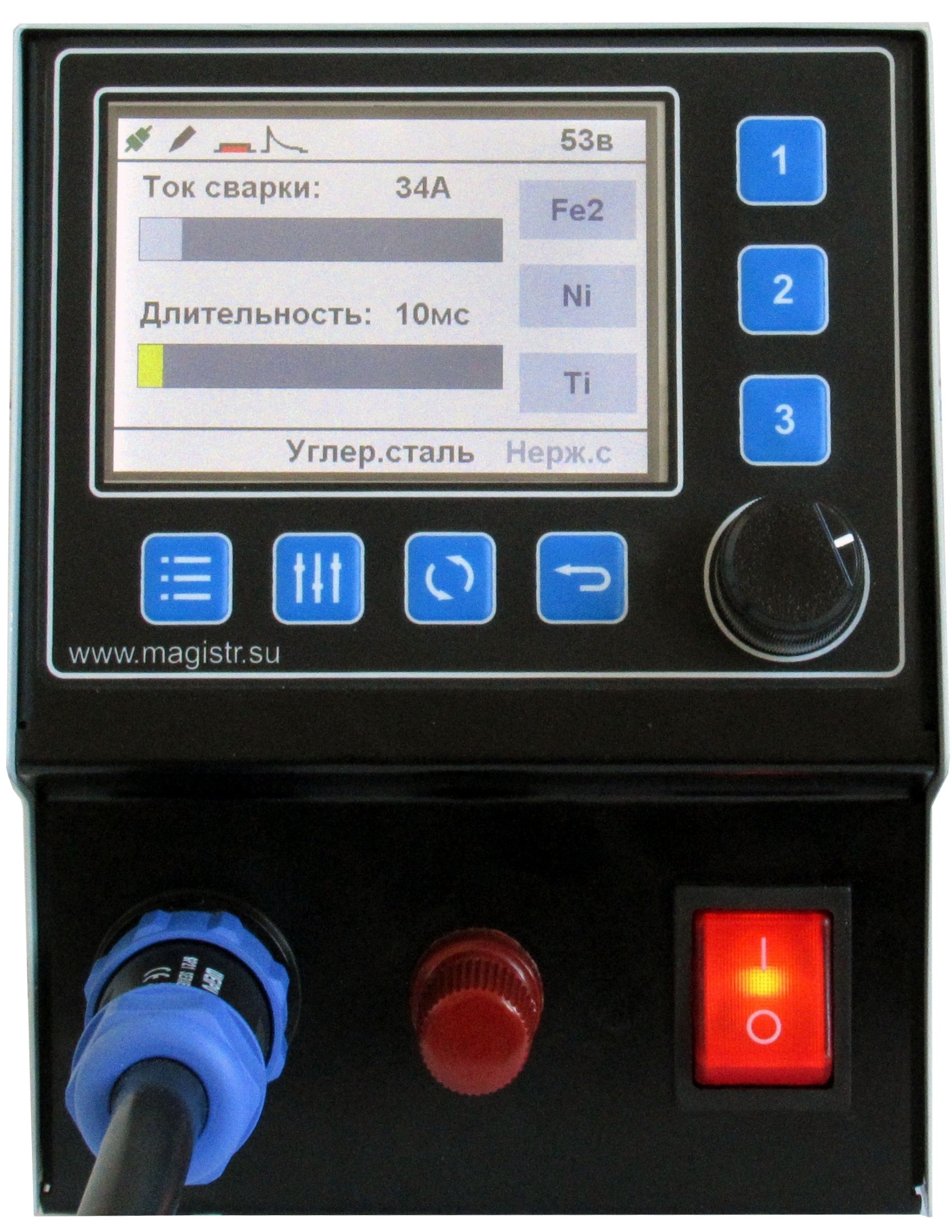

  • на панели управления, более чем в полтора раза возросла площадь ЖК-дисплея, добавлены дополнительные кнопки, в том числе три назначаемые пользователем кнопки быстрого выбора материалов;

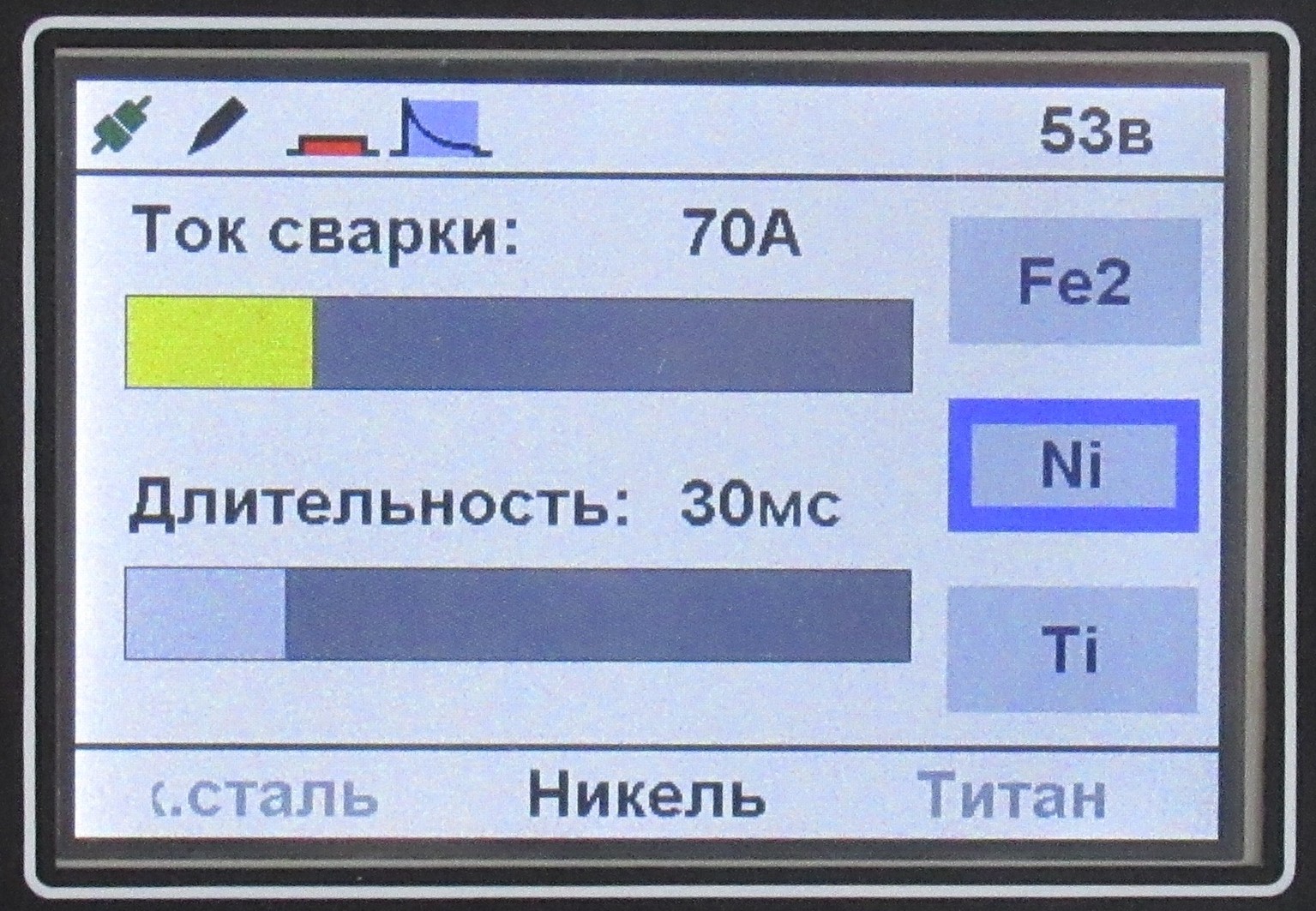

  • реализованы десять профилей с готовыми настройками под наиболее часто используемые материалы позволяющие изменять только ток и длительность импульса, еще десять профилей полностью доступны для настройки, позволяя подготовить дополнительные материалы для работы;

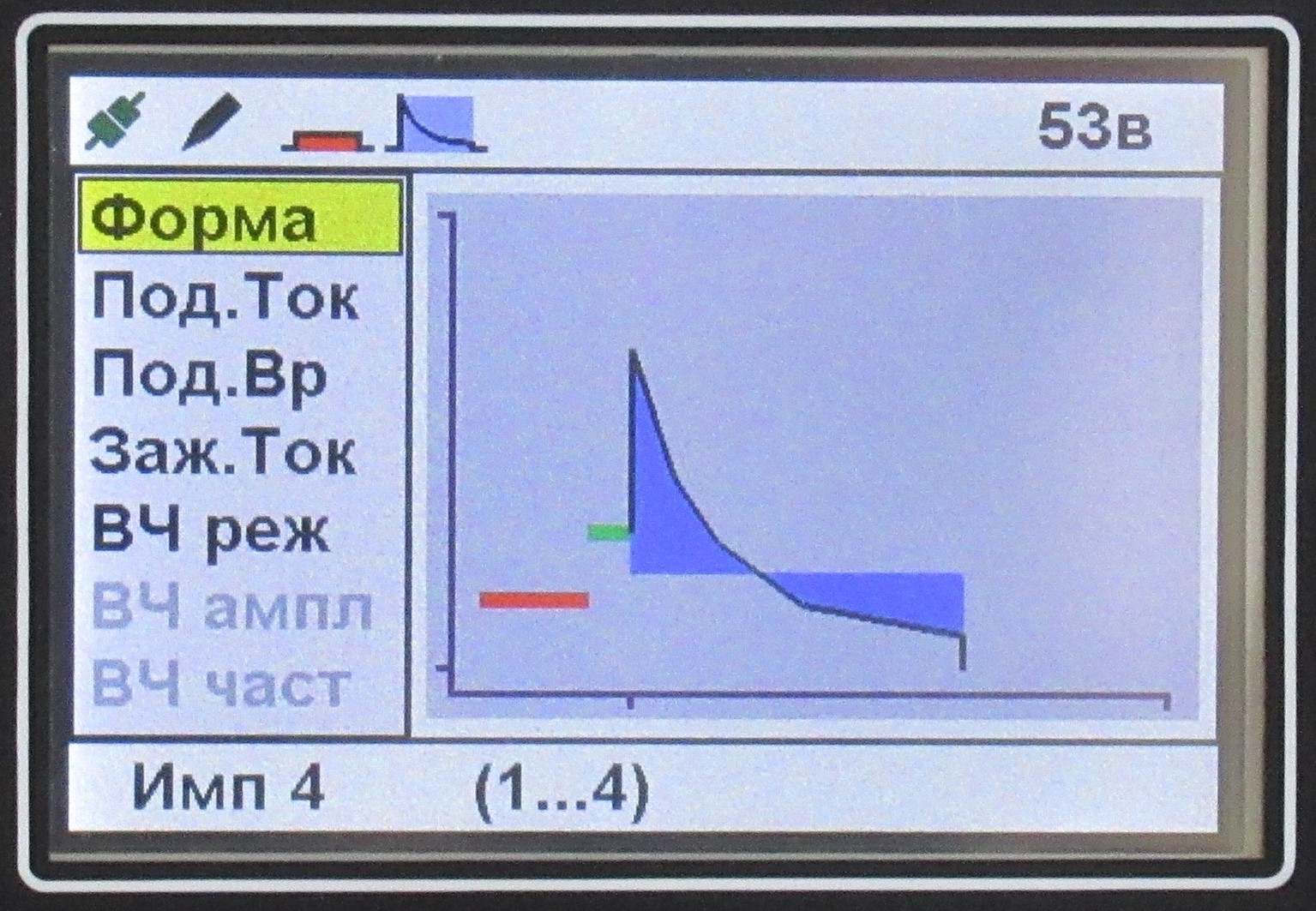

  • полностью переработан интерфейс, в редакторе параметров материала отображается полная форма сварочного тока, включая предварительный подогрев и ВЧ-возбуждение. Любой параметр материала может быть назначен на «горячую» кнопку для быстрого доступа;
  • устройство имеет возможность подключения к компьютеру для обновления программного обеспечения (ПО), что позволит пользователю самостоятельно добавлять новые возможности по мере выхода новых версий программного обеспечения;
  • улучшен конструктив инструмента сварки, в результате чего он стал компактней, легче, удобней, обеспечен более свободный доступ к гайке зажимающей цангу, решена проблема сползания электрода вдоль оси на максимальных режимах сварки.
Изменено: Магистр - 30.11.2018 19:52:40
C Уважением, Магистр!
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 242 / 3
Магистр,
Какова цена этого прибора?
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
Магистр,
шикарный получился аппарат. По держателю электрода вижу, что катушка стала меньше, удобнее будет тем, кто инструмент в руках держит. Сопло также было изменено- диаметр и угол сужения остались прежними? Кстати было бы неплохо иметь несколько сопел с разными диаметрами. Держатель (инструмент) совместим с УМД-02?
Возможность подключения к ПК это большой плюс yes
Опцию контактной сварки, как я понял, убрали? Было бы интересно увидеть фото с разных ракурсов, в том числе и держателя электрода, или видеообзор.
А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
Нашел два интересных видео. Сварка TIG в обычном и импульсном режимах. На первом видео зазор слишком широкий и при обычном режиме вообще образовался прожог без сваривания кромок. Показано то, о чем я писал выше.

https://www.youtube.com/watch?v=ozg5uE-QysU

https://www.youtube.com/watch?v=JmH4p2qwZVE
Изменено: Виктор T. - 02.12.2018 23:19:57
А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0
Цитата

Какова цена этого прибора?

Svetly,

На данный момент, стоимость сварочного аппарата УМД-03 составляет 138 т.р. (микроскоп на штативе в комплектацию не входит)
Изменено: Магистр - 03.12.2018 12:45:04
C Уважением, Магистр!
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0
Виктор T.,
Всё верно, уменьшили катушку, диаметр инструмента был 25мм., стал 20мм.

Диаметр сопла для выхода газа увеличен на 2 мм. (был 4мм, стал 6мм.), изменилась форма, увеличен угол конуса. Теперь цанга крепления электрода располагается в непосредственной близости от края сопла (3.5мм.), что позволяет дожигать электрод почти целиком.

По умолчанию инструмент комплектуется одним соплом параметры которого указаны выше, если требуется, можем изготовить и доукомплектовать с необходимыми параметрами.

Держатель инструмента остался прежним с небольшой доработкой. Для компенсации диаметра вклеен эластичный вкладыш, если его убрать, то можно зажимать старый инструмент.

Опцию контактной сварки убрали из-за низкой востребованности, если у вас другое мнение, обязательно им поделитесь.

Фото или видеообзор будет позже.
C Уважением, Магистр!
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
Магистр,
спасибо за ответ.
Контактная сварка была слабая- в таком виде она конечно не нужна. Лучше без нее- аппарат хоть немного, но дешевле будет. Педаль осталась?Да, Вы не ответили про совместимость нового инструмента и аппарата УМД-02- будет ли он работать?
А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0
Цитата

Магистр,
Педаль осталась?Да, Вы не ответили про совместимость нового инструмента и аппарата УМД-02- будет ли он работать?
Виктор T.,
Педаль осталась, можно запускать сварочный импульс с неё.

У нового инструмента есть вариант исполнения для корректной работы с аппаратом УМД-02.
C Уважением, Магистр!
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
Магистр,
спасибо, будем ждать обзор yes
А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
 Всем "Магистрам сварки" пару советов "под ёлочку")

Поверхность цанги следует слегка смазать литолом в том месте, где она соприкасается с зажимной гайкой (и нигде более!). Совсем немножко, буквально намёк на смазку. Затягивать будет гораздо легче, а электрод при этом будет зажат гораздо сильнее и надежнее.

Рабочий конец электрода не только изнашивается, но и истощается. В результате чего образуется пограничная зона, бедная на легирующие добавки. Поэтому при повторной заточке следует сточить несколько больше тела электрода, с запасом, чтоб добраться до насыщенного вольфрама. Это улучшит стабильность поджига дуги.


Если клиент рядом- не забываем крикнуть "Глаза!" *crazy*
А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0
Виктор T.,
Совет со смазкой пригодится всем пользователям устройств с зажимной цангой, а дополнительные познания в материаловедении, я имею в виду нюанс с истощением электрода,  позволит повысить качество сварки не плавящимся электродом. thumbup2
C Уважением, Магистр!
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0
Небольшой видеообзор  изделия УМД-03
Изменено: Магистр - 10.01.2019 20:47:44
C Уважением, Магистр!
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
Магистр,
спасибо за обзор.
Добавьте инструкцию на официальном сайте, а то аж на торговой площадке её нашел) Кому будет интересно- https://bloc.su/doc/rukovodstvo_umd_03.pdf
А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0
Виктор T.,
Завтра будет на официальном сайте!
C Уважением, Магистр!
Пользователь
Регистрация: 08.01.2012

Сообщений: 4499
В друзьях у: 4
Голосов: 376 / 45
Магистр,
личные сообщения проверьте.
