конструируем гильош станок
Пользователь
Регистрация: 23.06.2014

Сообщений: 3720
В друзьях у: 1
Голосов: 219 / 6
для базовой модели , исходно имеем немецкий часовой токарник, сильный,  вполне хватает жескости для резки гильоша .    станина на* глазок* примерно метр, и плюс выступающие части. из полезных для наших целей функций , имеем делительный диск, начиная от 1 градуса, то есть 360 точек и другие сектора. а самое главное передняя бабка с функцией нарезания резьбы, и  устроена таким образом что она свободно ( пальцем легко сдвигается)  гуляет в лево-право.(со снятой втулкой) то есть одевая втулку с резьбой, и поджимая рычагом нижнюю полу гайку с резьбой , получаем что ось с токарным патроном с каждым витком едет с лева на право. получается если закрепить в патрон цилиндр, и сконструировать движение резца  по оси суппорта влево -право то есть задаем волну, то  на цилиндре можно резать гильош. так же резец с  осью суппорта может вращаться по кругу. втулки с резьбой с шагом от  0,25 мм. 4 витка на 1 мм. нам достаточно. есть мысли по конструированию. а по сфере удастся создать конструкцию?
Развернуть ⇓
Изменено: самсон - 22.10.2016 13:02:09
Пользователь
Регистрация: 02.03.2015

Сообщений: 4854
В друзьях у: 6
Голосов: 539 / 9
korobtsov-alex,


можешь глянуть фрезерные приставки для токарных станков. Мелкие китайские на сайте Технореала например.
Ваши с Олафом варианты - крайности. Подача "на себя" не нужна, а в приставках для токарного нет оси Х.
Плюс, все эти подачи нужны быстрые, т.е. за винты и лимбы идет переплата. :)
Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5836
В друзьях у: 17
Голосов: 908 / 24
Sd768,
Есть варианты и получше, но и этот вариант не так плох, небольшие габариты, из чугуна и стоимость не кусается.
Третья ось(Х) лишняя, горизонтальный винт(У) убрать,  добавить ползунок и зубчатую рейку получим вертикально параллельные линии. Добавив небольшой поворотный столик, получим радиальные линии.
Пользователь
Регистрация: 02.03.2015

Сообщений: 4854
В друзьях у: 6
Голосов: 539 / 9
Цитата
Третья ось(Х) лишняя
Почему? На страйте она есть, с одной стороны пружину, с другой щуп, винт выкидываем.

Цитата
добавить ползунок и зубчатую рейку получим вертикально параллельные линии.
Вот этого не понял.
Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5836
В друзьях у: 17
Голосов: 908 / 24
Цитата
Вот этого не понял.
убрав горизонтальный винт, мы сделаем перемещение свободным, подпружинив, что бы столик смещался например вправо, с правой же стороны разместив ползунок, а к станине прикрепив кронштейн с зубчатой рейкой, перемещая столик по оси  Z, заставим его качаться .

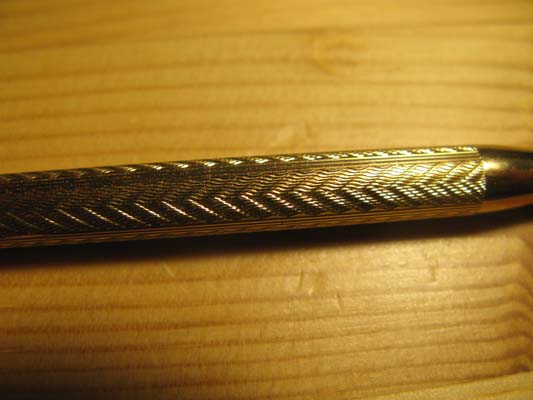

Это вариант станка для подобных работ:
Изменено: korobtsov-alex - 24.03.2020 12:47:45
Пользователь
Регистрация: 02.03.2015

Сообщений: 4854
В друзьях у: 6
Голосов: 539 / 9
korobtsov-alex,
а, понял, мы X и Y рассматриваем по разному.

Цитата
Это вариант станка для подобных работ:
Так, откуда у тебя моя ручка? :biggrin2:
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
Цитата
что из этого списка сейчас в продаже?
http://directlot.ru/products.php?group=0&d=%3C%21-d-%3E&n=0&r=0&t=%F4%F0%E5%E7%E5%F0%ED%E0%FF+%EF%F0%E8%F1%F2%E0­%E2%EA%E0&ot=&do=#content
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5836
В друзьях у: 17
Голосов: 908 / 24
Olaf,
По этой ссылке или дороже или не то.
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
Цитата

Olaf,
По этой ссылке или дороже или не то.
Ну и что?
Вопрос то был не об этом.
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5836
В друзьях у: 17
Голосов: 908 / 24
Цитата
Ну и что?
Действительно. И чего это я?
