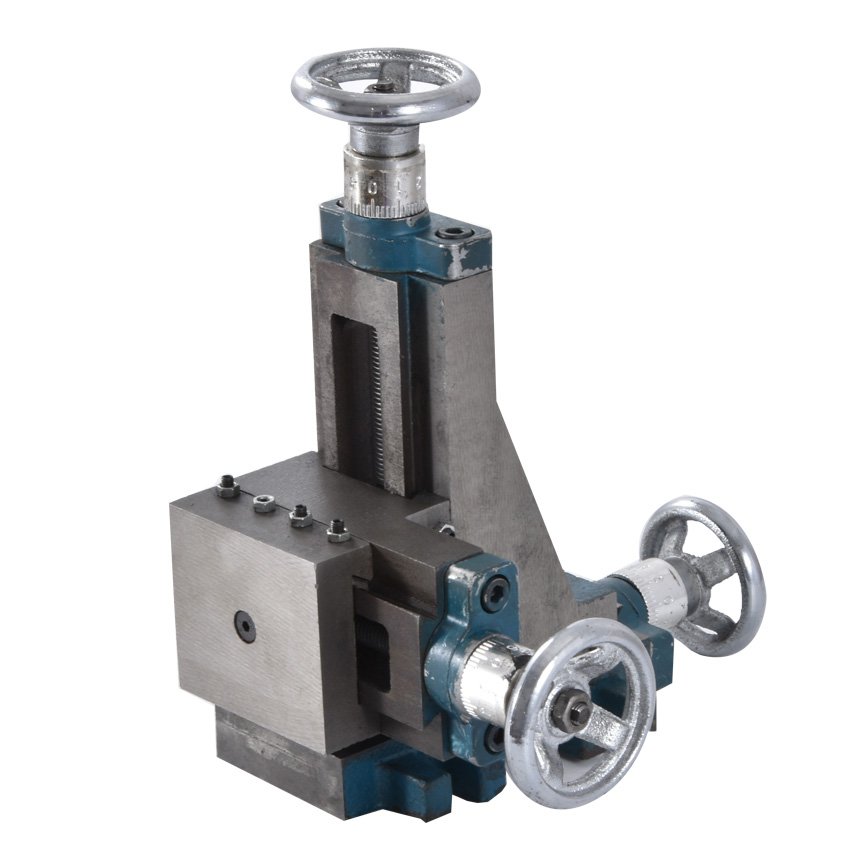

для базовой модели , исходно имеем немецкий часовой токарник, сильный, вполне хватает жескости для резки гильоша . станина на* глазок* примерно метр, и плюс выступающие части. из полезных для наших целей функций , имеем делительный диск, начиная от 1 градуса, то есть 360 точек и другие сектора. а самое главное передняя бабка с функцией нарезания резьбы, и устроена таким образом что она свободно ( пальцем легко сдвигается) гуляет в лево-право.(со снятой втулкой) то есть одевая втулку с резьбой, и поджимая рычагом нижнюю полу гайку с резьбой , получаем что ось с токарным патроном с каждым витком едет с лева на право. получается если закрепить в патрон цилиндр, и сконструировать движение резца по оси суппорта влево -право то есть задаем волну, то на цилиндре можно резать гильош. так же резец с осью суппорта может вращаться по кругу. втулки с резьбой с шагом от 0,25 мм. 4 витка на 1 мм. нам достаточно. есть мысли по конструированию. а по сфере удастся создать конструкцию?
amigosan, Да... все классно будет и так как в первом варианте. Это я запутался немного и Вас с толку сбил. Супорт ведь сам по себе. А передняя бабка сама по себе. Тоесть качание бабки - только для волны (узора)- а там достаточно и 5-и мм -за глаза. Это я посмотрел на свою схему - у меня суппорт и вал пер. бабки завязанны между собой (схема другая).
самсон, Фото крепления передней бабки если будет возможно сделайте пожалуйста. Мне почему то кажется что целиком переднюю бабку будет проще перемещать чем отдельно шпиндель.
(maxekb77 25.10.2016 19:29:13) самсон, Фото крепления передней бабки если будет возможно сделайте пожалуйста. Мне почему то кажется что целиком переднюю бабку будет проще перемещать чем отдельно шпиндель.
крепеж стандартный для этого типа станков, из бабки вниз идет шпилька с резьбой и снизу одевается опорная планка и затягивается гайкой. бабка тяжелая , передвинуть и закрепить это да. можно. но двигать ее сложно. а шпиндель вдоль оси раскачивается легко. прям просится...
ребята, в общем не буду я его самостоятельно делать, ввиду отсутствия таланта в области станкостроения. так что если у кого то есть способности , деньги и желание, пишите мне. станок я продам. если кочергой Вальтмана оборудовать дополнительно к тому что на нем и так просится, путевый гильош станок должен получится
P.S. сервопривод дорогой, а на гильош он не нужен. так что могу продать и без него
самсон, Да перестаньте станок мучить оставьте его по назначению. Это важнее. А гильяшь надо делать отдельные станки и лучше не мудрить с универсальностью перестройка и вновь настройка требует возни а надо обычно поштучно
Станок для огранки самоцветов, портативный, для дома.Обработка от 0 до 90 град. без переходки 45 гр. Делители 64 и 48 зубов. Сплитер в долях зуба.Хорошая точность подачи. Шпиндель 2 скорости. Предусмотрено установка планшайб и чашек.Пишите пришлю фото.
самсон, Ну перестань мучить станок оставь его для дела по назначению он так гораздо полезнее. Делать надо отдельные устройства прямой, радиальный, кольцевой. по цилинндру, конусу, сфере. Универсальный замучиешься перестраивать. Да и если вообще придумаешь куда это все пристраивать. Да и всего то надо; придумать конструкцию, нарисовать хоть эскизы, найти выход на приличное производство где все могут, начальство допускает халтуру, берут умеренно, и на проходной не секут. А уж сборка как сумеешь. Сразу не получится, но постепенно пойдет. А уж всякий приклад типа шестеренки, зубчатые ремешки и шкивы, моторы и редукторы полагаю у вас есть. Для заточки резцов приспосба тоже имеется.
Станок для огранки самоцветов, портативный, для дома.Обработка от 0 до 90 град. без переходки 45 гр. Делители 64 и 48 зубов. Сплитер в долях зуба.Хорошая точность подачи. Шпиндель 2 скорости. Предусмотрено установка планшайб и чашек.Пишите пришлю фото.
baga6565, Здравствуйте коллега)) Думаю Николай уже вам дал все разъяснения)),не поделитесь ли и Вы с нашим узким сообществом любителей гильоше зачем оно Вам понадобилось?у меня чисто аккадемический интерес)
alex xxx, я извиняюсь за токой поздный ответ, очень редко захожу на сайт и не всё замечаю. Мне нравится изделия с гильошировкой и давно хотел себе такой станок.
