Яниса наверное больше интересует на кой ляд там именно ролик, а не привычный полированый костыль.Видимо кто то решил, что он таким образом улучшит работу всей системы, уменьшив воздействие ( следы на поверхности заготовки) на заготовку.
Да братцы на старости лет созрел что с механикой пора завязывать. Осталась одна не реализованная идея кольцевого автомата подобного тому что сделал на механике покойный Владимир Китов. Но даже повторить ее сил да и смысла не вижу. Слишком сложно для вариабельности рисунков, а простой не интересно. Ищу кого либо у кого есть ЧПУ станок, владеет программами и к тому потребность или интерес к гильяшу. Задачку надо решать последовательно начиная с рисования на станке шариковой ручкой. Вот три рисунка с последовательным усложнением программы. рисующей на плоскости (даже не 3 Д) Возможен вариант добавки к станку ЧПУ механики . Если у кого есть возможности давайте покатаем детали
Станок для огранки самоцветов, портативный, для дома.Обработка от 0 до 90 град. без переходки 45 гр. Делители 64 и 48 зубов. Сплитер в долях зуба.Хорошая точность подачи. Шпиндель 2 скорости. Предусмотрено установка планшайб и чашек.Пишите пришлю фото.
Янис, ну так и сказал, что если рядом с резцом, то ограничитель глубины врезания. Почему ролик - лучше к автору изделия.
Цитата
(анатон 15.04.2019 21:18:00)Ищу кого либо у кого есть ЧПУ станок, владеет программами и к тому потребность или интерес к гильяшу. Задачку надо решать последовательно начиная с рисования на станке шариковой ручкой.
Так уже было, вроде, я написовал в солиде кривые под гильош, Алекс Коробцов в рино их модернизировал, Янис выдавил на станке алмазной иглой. maxekb77 тоже режет на ЧПУ, на сколько помню. Ручка тут не нужна, мы и так на экранах видим, что происходит, нужна жесткость станка для нормального реза и хороший эмальер.

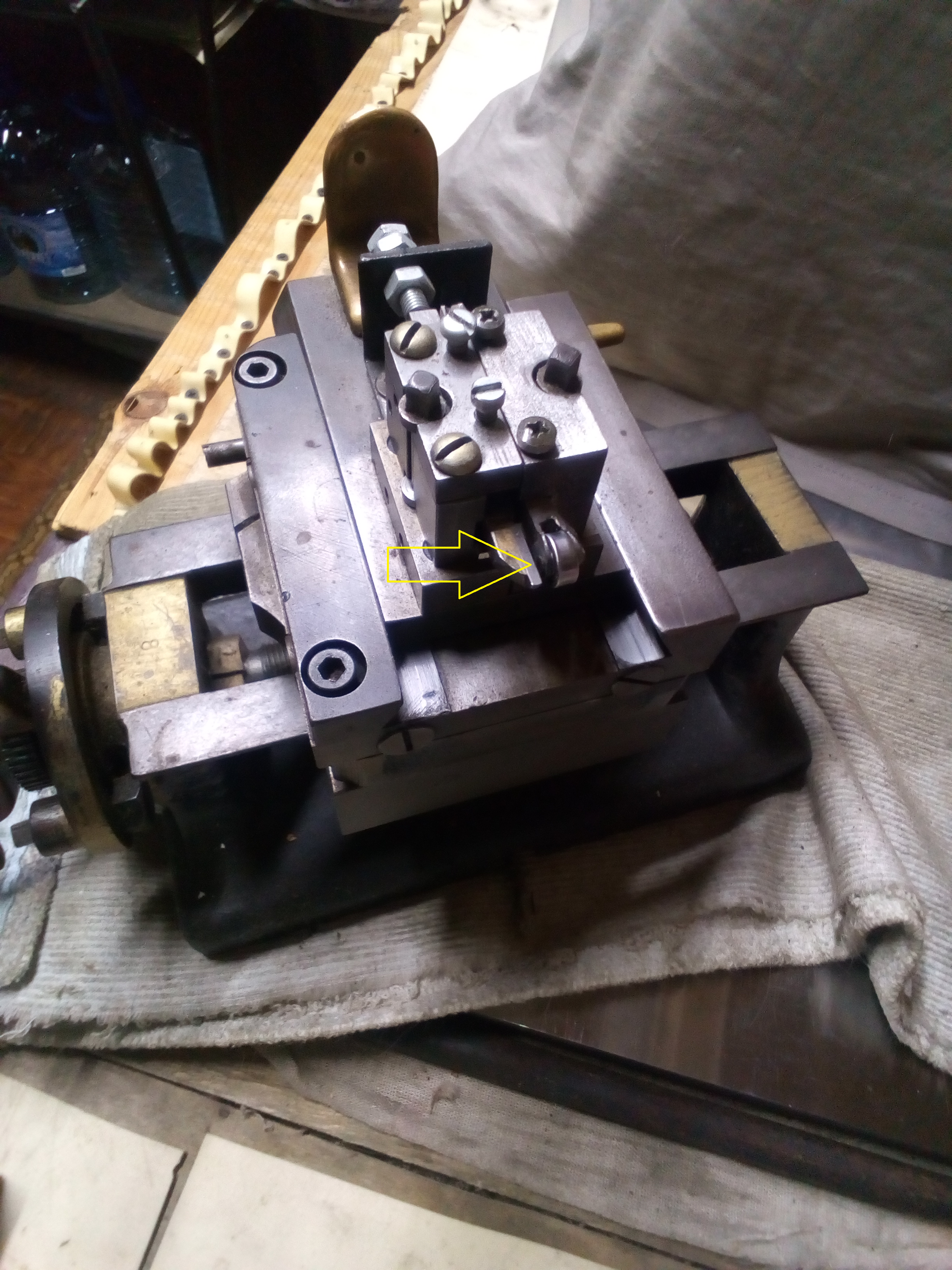

(Sd768 15.04.2019 18:42:11) vovabonus, не думаю, что кто-то терпеливо ждал ответ столько лет. Ваш ответ мне в соседней ветке тоже заставил позадуматься, чего я такое спрашивал. "Приспособа" на фото называется суппортом.
Сорян. Нажал кнопку (ответить автору), вместо (цитировать), потому и не понятно на какой ваш вопрос я ответил. Я на форум захожу не часто, не совсем разобрался как тут и что.) Ролик, это ограничитель глубины. Можно полированный штырек поставить, для упора в полированную пластину.
Sd768, ну все таки если микроскоп поставить то на тонких заготовках видно как подрывает заготовку, но в чпу плюс все таки то что можно несколько мелких проходов сделать особо не заморачиваясь. да и одно дело когда делаешь мелкую ширину реза то одно а когда тебе надо +-3мм тут уже сильно сказывается
анатон, У меня вот получаеться чем дальше в лес тем грибы разношорстней, и сейчас реально дилема что проще повторить классический станок в электронном варианте или описывать все эти движения программным способом.
Программным способом очень много ненужных движений получается, а если брать изменение кинематической схемы станка к примеру, есть узор накладываем его на движение в зависимости от позиции шпинделя и повторяем его нужное количество раз. но до яиц еще мне далеко, пока только 4 оси задействаны надо еще две приделать - никак времени не найду.
(maxekb77 16.04.2019 10:50:11)ну все таки если микроскоп поставить то на тонких заготовках видно как подрывает заготовку,
Так это понятно.
Цитата
(maxekb77 16.04.2019 10:50:11)и сейчас реально дилема что проще повторить классический станок в электронном варианте или описывать все эти движения программным способом.
Тут, наверное, нужно понимать, чего хочется достичь. Роуз по сути - токарный (или лоботокарный), соответственно, проще было бы накинуть электронику на токарный, только для всяких яиц нужен поворот резцедержки, что зачастую крупно и дорого. Возможно, лучше будет вообще какой-то вариант, когда резец будет находится в таком положении, чтобы обеспечить максимальную жесткость конструкции. Но тогда это может оказаться какая-то нетривиальна схема, которую обычные управляющие программы не поймут, даже не знаю, например на полярных координатах.
(Sd768 16.04.2019 19:19:41)Тут, наверное, нужно понимать, чего хочется достичь. Роуз по сути - токарный (или лоботокарный), соответственно, проще было бы накинуть электронику на токарный, только для всяких яиц нужен поворот резцедержки, что зачастую крупно и дорого.
Я все таки останусь тут при своем мнении что бы не ограничивать себя в узорах надо все таки 6 осей. да дешево тут в любом случае не получиться. Почти на всех станках резец стоит не подвижно а заготовка перемещается относительно его. хотя не знаю в живую я не одного станка не видел. Такую схему станка можно наверно реализовать, но чет думаю что габариты не меньше роуза окажутся.
Цитата
(Sd768 16.04.2019 19:19:41)Но тогда это может оказаться какая-то нетривиальна схема, которую обычные управляющие программы не поймут, даже не знаю, например на полярных координатах.
программировать 6 осевой станок напрямую в gcode не запрещено ведь да и в данном случае получается единственный вариант. мучительно только - ради одного изделия.
Полярные не знаю - с применением их в жизни ни разу не встречался
maxekb77, блин, писать g-код под одно изделие для 6 осей - сильно. При этом, если мы возьмем катанную заготовку под яйцо, можем еще нарваться на разницу в размерах и т.п. Ручной подвод на роузе пока выигрывает, если только не брать станки с камерами и лазерными измерительными деталей, но ради гильоша станок за лям евро... Про полярные так ляпнул, в них математика будет проще, но на такой схеме видел только 3Д-принтер и то один.
(Sd768 16.04.2019 20:49:50)блин, писать g-код под одно изделие для 6 осей - сильно.
Ну да я в принципе осознанно к этому моменту подошел при старте сборки станка, и понимаю что данный станок можно будет потом продать только вместе со мной в придачу
Цитата
(Sd768 16.04.2019 20:49:50)При этом, если мы возьмем катанную заготовку под яйцо, можем еще нарваться на разницу в размерах и т.п.
100%, поэтому проще заготовку на самом станке и подготовить.
Цитата
(Sd768 16.04.2019 20:49:50) если только не брать станки с камерами и лазерными измерительными деталей,
дак а толку то от этого ну измерили мы изделие а оно не попадает, потом всю программу переписывать )) у меня и микроскоп и датчики есть, но микроскоп все равно выигрывает с лихвой пока что.
Цитата
(Sd768 16.04.2019 20:49:50)Про полярные так ляпнул, в них математика будет проще, но на такой схеме видел только 3Д-принтер и то один.
С полярными вроде еще станки для дисков автомобильных часто делают,. при современном макропрограммировании можно что угодно состряпать, при этом времени меньше чем в 3д уйдет. Да все равно буду эту тему до конца добивать, пусть хоть и долго и многое не получается но интересно.как дособеру уже буду думать над упрощением органов управления.
(bazzl 16.04.2019 21:34:49)Зачем писать? Разве нажать в CAMе несколько конопок, чтобы оно само написалось, недостаточно? Откуда шесть осей? Разве четырех недостаточно?
Ну видимо кому то достаточно и кам кнопку жамкнуть и чпу любой с 4 осями, и яица на каждом углу по 50р только вот что ничего из этого не видно.
(maxekb77 16.04.2019 21:26:33)и понимаю что данный станок можно будет потом продать только вместе со мной в придачу
Я, вроде, уже рассказывал, что друг знакомых изобрел какую-то фигню, запатентовал, и предложил крупному автомобильному концерну. В результате его взяли на з/п в 2 ляма в месяц. Так что может быть и интересно.
Цитата
(bazzl 16.04.2019 21:34:49)Шо, опять?!
Весна за окном ни о чем не говорит?
Цитата
(bazzl 16.04.2019 21:34:49)Разве нельзя заготовку после установки проточить ради определенности размеров?
Проточка на, по сути, строгальном ЧПУ? Можно и чаем упиться.
bazzl, Идея кольцевого автомата давно понятна и реализована. этот станок стоит без хозяина.Могу и забрать себе. Но повторять его в механике мне не интересно. Жду не пространных рассуждений а подсказки по программе которая может ; 1 -Рисовать синусоиду или скобки с разным периодом и амплитудой по одной из осей станка. 2. При сем постепенно смещаться пройдя заданный цикл что бы нарисовалась спираль как на патефонной пластинке. . 3 Диск с заготовкой при том закреплен в узле 4 с равномерным вращением.. Тогда получим рисунок как на первом фото. Если это получится тогда обсудим дальнейшее. Там есть решения если не программное то с добавкой механики
Станок для огранки самоцветов, портативный, для дома.Обработка от 0 до 90 град. без переходки 45 гр. Делители 64 и 48 зубов. Сплитер в долях зуба.Хорошая точность подачи. Шпиндель 2 скорости. Предусмотрено установка планшайб и чашек.Пишите пришлю фото.
(анатон 17.04.2019 11:11:55)а подсказки по программе которая может ; 1 -Рисовать синусоиду или скобки с разным периодом и амплитудой по одной из осей станка. 2. При сем постепенно смещаться пройдя заданный цикл что бы нарисовалась спираль как на патефонной пластинке.
О, одноосевой ЧПУ. Хотя, конечно, скорее 3х и в полярных координатах.
Y=A*sin(с*x)+b*x
Y и x - условные параметры, а не реальные координаты (в принципе, соответствуют полярным координатам). А - амплитуда с - множитель (определит число вершин на 360 градусов) b - определит шаг спирали.
Все можно загнать в ПЛК, на экране которого выбирать разные параметры и запустить. Компьютеры и программы не нужны.
(Sd768 17.04.2019 10:11:00)Я, вроде, уже рассказывал, что друг знакомых изобрел какую-то фигню, запатентовал, и предложил крупному автомобильному концерну. В результате его взяли на з/п в 2 ляма в месяц. Так что может быть и интересно.
Не слышал про такое, но идея хорошая )) Да не верю я что такие суммы в ювелирке есть
Цитата
(Sd768 17.04.2019 12:09:43)Все можно загнать в ПЛК, на экране которого выбирать разные параметры и запустить. Компьютеры и программы не нужны.
на плк будет сложно остальное реализовать, но идея вполне заслуживающая право на жизнь. Итак понимаю что при движении при амплитуде резец должен находиться в направлении реза ?
maxekb77, maxekb77, Да именно рез резцом установленным вместо вращающейся фрезы на ось Z Выходит режем синус с амплитудой в 1 мм и медленно смещается на 0.5 -1.0 мм за один поворот стола.. Назовем это первичный рисунок. это рис 1. На рис 2 и 3 показан вторичный рисунок. об этом потом.
Станок для огранки самоцветов, портативный, для дома.Обработка от 0 до 90 град. без переходки 45 гр. Делители 64 и 48 зубов. Сплитер в долях зуба.Хорошая точность подачи. Шпиндель 2 скорости. Предусмотрено установка планшайб и чашек.Пишите пришлю фото.
(maxekb77 17.04.2019 13:55:50)Да не верю я что такие суммы в ювелирке есть
Даже если и есть, то они будут размазаны по мелким конторам, аналогов международных автоконцернов по обороту конечно нет.
Цитата
(maxekb77 17.04.2019 13:55:50)на плк будет сложно остальное реализовать, но идея вполне заслуживающая право на жизнь.
Да, наверное, ПЛК будет дорого, можно ардуинкой побаловаться.
Цитата
(maxekb77 17.04.2019 13:55:50)Итак понимаю что при движении при амплитуде резец должен находиться в направлении реза ?
Вообще, это желание Анатона. Резец будет как в роузе, направление реза +- небольшой угол из за сложения движений. Смысл задачи как раз в том, чтобы сделать полярный ЧПУ с поворотным столом, ось Z, похоже, ручная. Т.е. такое 2,5D. Для ардуино самое оно. Не очень, понятно, правда, почему так преподносится задача для кружка робототехники.
(maxekb77 16.04.2019 21:43:49)Ну видимо кому то достаточно и кам кнопку жамкнуть и чпу любой с 4 осями, и яица на каждом углу по 50р только вот что ничего из этого не видно.
Чтобы так при свидетелях извратить цитату из кого-то, нужно иметь своеобразную, но нехилую такую,... эээээ....свободу совести. Ведь этот кто-то не упоминал ни одну единственную кнопку, ни именно любой четырехосевой чпу, ни яйца по 50р. И этот кто-то ничего из вышеперечисленного не собирался показывать. Это все домыслы не соответствующие действительности, причем домыслы не от кого-то, а именно от maxekb77.
Цитата
(Sd768 17.04.2019 10:11:00)Проточка на, по сути, строгальном ЧПУ? Можно и чаем упиться
Почему на строгальном? Разве у строгального две поворотные оси?
Цитата
(Sd768 17.04.2019 12:09:43)Y=A*sin(с*x)+b*x
А как в эту формулу амплитуду подставить, если она "разная":
Цитата
(анатон 17.04.2019 11:11:55)Рисовать синусоиду или скобки с разным периодом и амплитудой
