Стойки, молотки, киянки... , Изготовление инструмента для silversmithing
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2593
В друзьях у: 18
Голосов: 295 / 16
Наверное это чистой воды афера  :) , но я все таки попробую.
Справка, что такое silversmithing - это очень широкий термин, но если в двух словах декоративные и художественные работы по серебру и зодлоту, можно и другим пластичным металлам, связанные с изготовлением объёмных изделий вазы, чаши, кубки и так далее выполненные методом дифовки и выколотки.
Зачем мне это... Вопрос интересный, так получилось что в своё время под один проект я приобрёл инструмент для этого процесса. Плюс набрал литературы, даже одну книжку перевели Руководство по среброкузнечному делу, самую тоненькую.
Кое что было сделано, но потом у меня появилось центробежное литье в резиновые формы и я все это забросил. Сейчас же получилось так что можно этот проект реанимировать, и не просто реанимировать а делать этот инструмент в пяти шагах от меня соседи занимаются литьём стали и чугуна. Кое что мне на пробу отлили получилось очень хорошо. Не говорю и не обещаю что все будет быстро, но процесс пошёл по изготовлению инструмента. Фото буду выкладывать всех заинтересованных в развитии этой темы и этого направления приглашают к обсуждению.
Развернуть ⇓
Пользователь
Регистрация: 14.01.2009
Откуда: Санкт-Петербург

Сообщений: 1305
В друзьях у: 2
Голосов: 315 / 2
Цитата

Всем доброго дня.

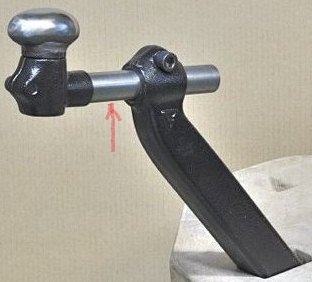

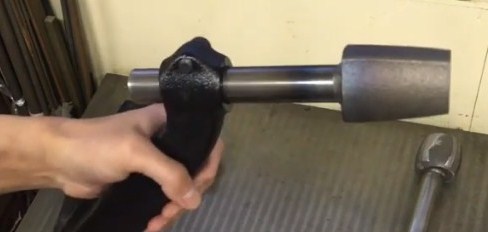

Решил чуть тему оживить, требуется коллективное обсуждение одной железки. Каков диаметр, на ваш взгляд у прутка помеченного стрелочкой? С Олегом Николаевичем вчера обсуждали это вопрос, вроде как не менее
не менее 20 мм.
Вот видео как на этой штуке работает японский мастер Nozomu Shibata .

https://www.youtube.com/watch?v=4b_DeIgYDTE&t=2s
Ну куда уж нам до японских технологий! Тыщу лет обходились крюком да трещоткой, и дальше, Бог даст, не пропадем.  :bigwink:
Изменено: Эльген - 24.11.2022 16:54:19
Пользователь
Регистрация: 12.10.2007

Сообщений: 4350
В друзьях у: 5
Голосов: 594 / 43
Цитата
Каков диаметр, на ваш взгляд у прутка помеченного стрелочкой?
На мой взгляд у этого прутка диаметр какой-то очень несерьезный. И вся эта какбэ универсальность только во вред. Лучше стального кованого или вырезанного из плиты (газорезкой-лазером-гидроабразивкой-болгаркой) шперака ничего (по-моему) не придумаешь.
Изменено: bazzl - 24.11.2022 17:11:31
я на всякий случай вруку взял обломок кирпича ©
Пользователь
Регистрация: 24.12.2004

Сообщений: 2760
В друзьях у: 10
Голосов: 662 / 4
bazzl,
Так тут же универсальность , туда-сюда вытянул на нужную длину , заменить по быстрому боёк .
Компактно и уютно на рабочем месте .
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2593
В друзьях у: 18
Голосов: 295 / 16
С красной стрелочкой разобрались.

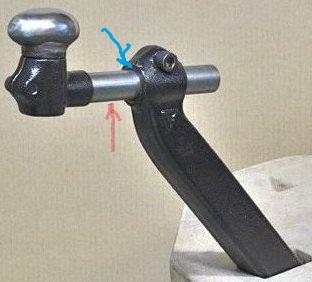

Теперь синяя стрелочка, каков внешний диаметр. Вот как этот зажим-хомут правильно называется?

И какой винт стягивает М6 или М5.
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
Цитата

Olaf,
А эта штуковина должна пружинить или наоборот немного гасить вибрацию от ударов?
Или вибрацию будет гасить пень в который она насажена ?
Эта штука и не пружинит и не гасит, это просто такой выносной держатель наковаленки, причём не для силовых работ, скорее для выколотки средней нагрузки. Основное требование к нему, скорее жёсткость чем прочность, а пенёк просто держатель этого держателя.
Кстати к трещётке эта приспособа никакого отношения не имеет.
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2593
В друзьях у: 18
Голосов: 295 / 16
Эльген,
Я картинку подвешу как эту стойку можно развернуть.

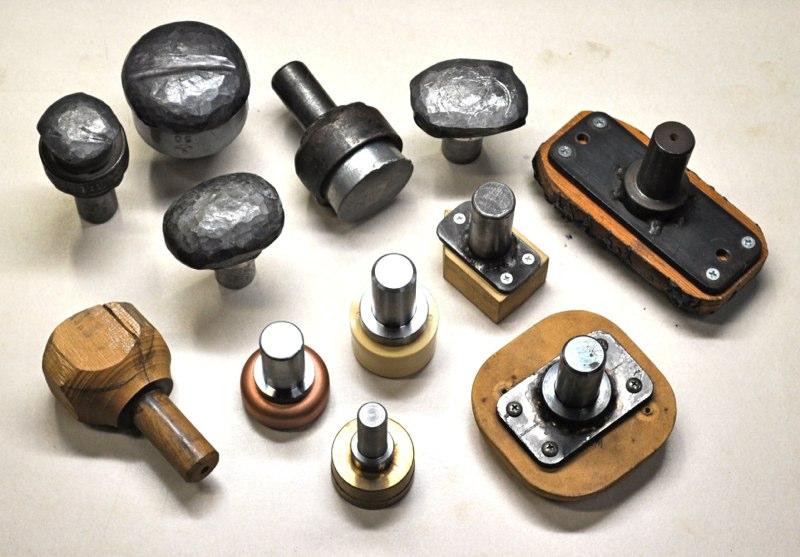

И что в нее можно вставить закрепить.

И еще

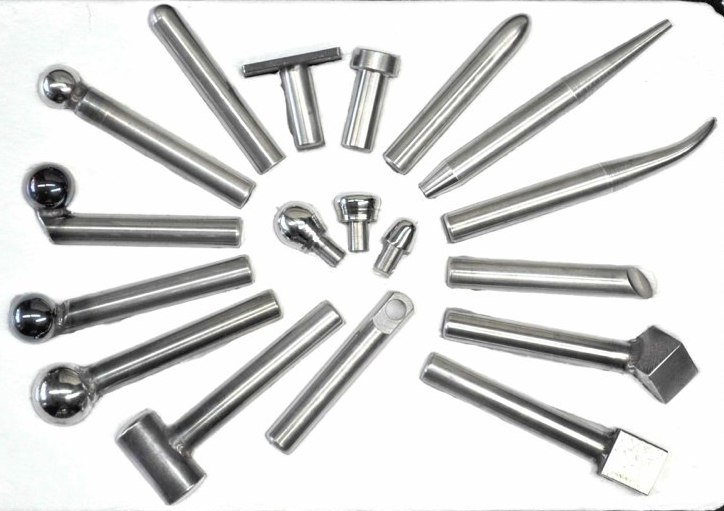

И так далее...
Если кому то это нужно кроме меня, можете присоедениться. Я все равно эту штуку делать буду.
Изменено: Леонид - 24.11.2022 18:35:41
Пользователь
Регистрация: 12.10.2007

Сообщений: 4350
В друзьях у: 5
Голосов: 594 / 43
Цитата
как этот зажим-хомут правильно называется?
Фланцевый зажим он называется

Цитата
синяя стрелочка, каков внешний диаметр
Там, похоже, не цилиндр, а бочонок из под литья. По краям где-то d27-28, а посередине где-то D30. И длина около 30. И крепеж М6.

Цитата
Эта штука и не пружинит и не гасит,
Кокразтыке не бывает, чтобы и не пружинила, и не гасила. Чем меньше пружинит, а больше гасит, тем лучше фсмысле выколотки. Достигается выбором материала, геометрии, массы и прочей заумной эпидерсии.
я на всякий случай вруку взял обломок кирпича ©
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2593
В друзьях у: 18
Голосов: 295 / 16
bazzl,
Спасибо большое за подсказу про фланцевый зажим.
Про бочонок понял!
И сама стойка в сечении квадрат гдето 27 на 27, плюс/минус пару мм на сторону. Я так думаю.
Пользователь
Регистрация: 02.03.2015

Сообщений: 4854
В друзьях у: 6
Голосов: 539 / 9
Приветствую всех.

Леонид,
зажим и называется. Недавно рылся по сайтам: раз два три четыре
Узнаю старую японскую традицию ни фига не калить ничего из инструмента. :biggrin2:  :biggrin2:  :biggrin2:
Надо будет найти видео, где "Мастер" перетачивает наковальню под каждую вазу, которую выколачивает. И занимается ртутным золочением посреди жилого квартала. :)
Пользователь
Регистрация: 24.12.2004

Сообщений: 2760
В друзьях у: 10
Голосов: 662 / 4

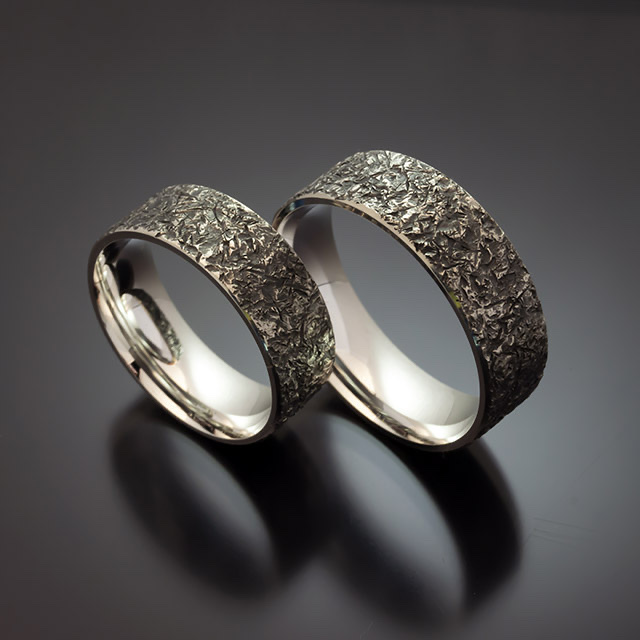

Молотки для избиения текстур задумал сделать , несколько штук , как у корейца … травлением .
А то вона что …



Каменный век  :biggrin2:
Ручки деревянной не хватает привязанной лианами какими нибудь … или усами мамонта

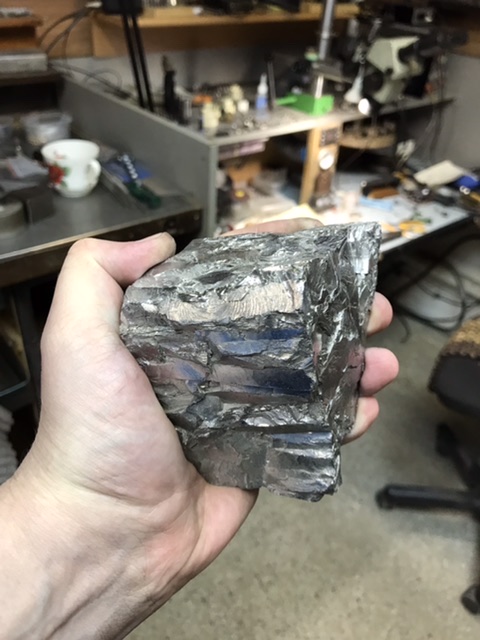

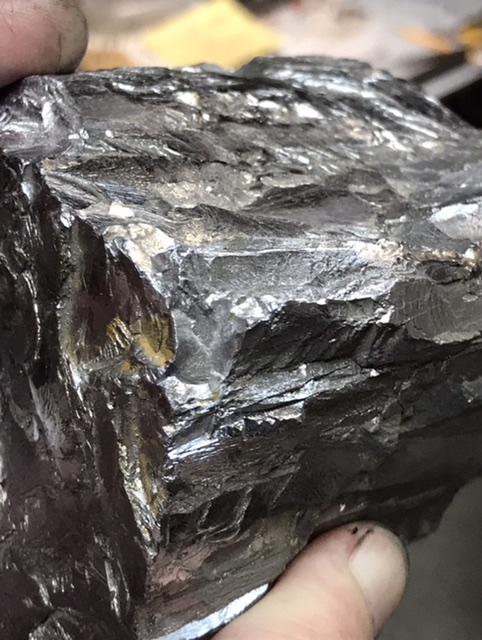

Наичистейший хром
Пользователь
Регистрация: 24.12.2004

Сообщений: 2760
В друзьях у: 10
Голосов: 662 / 4
Или разбить этот кусок хрома ….
Сделать молоточек с обоймой пустой вместо бойка …
и туда осколков хрома «вклеить»  он осыпается при ударах ,
текстура от него борзая получается  :biggrin2:

Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
Не. Молоток фактурировать можно хоть борной машиной, хоть штихелем, хоть зубилом.
А хром жалко, ни для этого он на Землю прислан. :)
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2593
В друзьях у: 18
Голосов: 295 / 16
Продолжим.

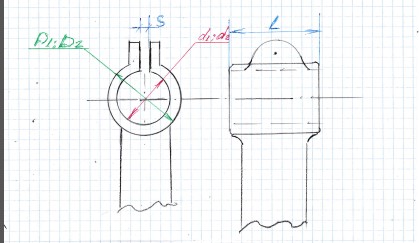

Вопрос по диаметру фланцевого зажима. Каков внешний диаметр D1 и D2, если внутренний диаметр d1=16 а d2=18 мм. И какова длинна L и ширина S при указанных диаметрах.
Андрей, за ссылки спасибо большое. Но все эти фланцы не рассчитаны на ударные нагрузки. В сети ничего не нашел по данному вопросу.


В оригинальном изделии, на фото ниже, диаметр 24 мм, но я хочу попробовать под 20 мм все таки сделать.


С уважением Леонид.
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
Леонид,
Я думаю, мм7-8.
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2593
В друзьях у: 18
Голосов: 295 / 16
Цитата
d1 =16 а d2 =18 мм.
Ошибка ((. не 18 на 20 мм.


7-8 мм плюс к внутреннему диаметру. Я правильно понял Олег Николавевич.
Изменено: Леонид - 14.12.2022 22:13:56
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
Цитата
7-8 мм плюс к внутреннему диаметру. Я правильно понял Олег Николавевич.
Да, Леонид Васильевич.
И это, мало того что просто минимальный размер, так ещё и без учёта марки стали, термообработки, выноса рычага, и силовых нагрузок.
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Пользователь
Регистрация: 14.01.2009
Откуда: Санкт-Петербург

Сообщений: 1305
В друзьях у: 2
Голосов: 315 / 2
Цитата
Чем меньше пружинит, а больше гасит, тем лучше
Это справедливо для крюка, а для трещотки - чем больше пружинит, тем лучше.
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2593
В друзьях у: 18
Голосов: 295 / 16
Olaf,
Японцы говорят что эта стойка из ковкого чугуна. А из стали 20 ее можно отлить? Силовые нагрузки там не шибко великие. Медь толщиной 1 мм и выколотка без фанатизма.


Изменено: Леонид - 15.12.2022 21:24:43
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2593
В друзьях у: 18
Голосов: 295 / 16

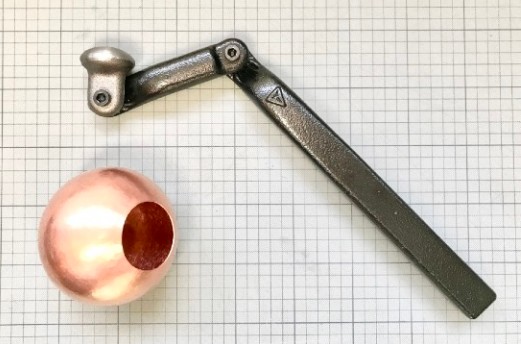

Вот такое есть еще соединение.

Клетка 10 мм.

Изменено: Леонид - 15.12.2022 21:28:39
