Развернуть ⇓

uvrigel,
если не трудно, фотку скиньте пожалуйста или скриншот...... интересно чего они там адаптировали.

Сергей Вальтман,
пишите адрес в личку, вышлю.

Romariooo,
Шоковые режимы это как?

uvrigel,
я ничего не перенастраивал с того момента как кончили керровские смеси.
первая полка стоит 180 градусов на час, лью восковки и из литьевого различного, и так же фрезерованные от синего до зеленого и так же другие воски. Полимер не лил ни разу.
вторая стоит 390 тоже на час.
третья 735 на два часа.
после опускаю до температуры литья в зависимости от того что лить.
время час между полками на поднятие и опускание.
опоки 50х170 6 штук чаще всего.
реже опока 120 х 180 или 70 х180

что до качества литья. если восковка нормальная то и литье отличное. бывают косяки, но это уже моменты других факторов.
одно НО.  воду не делаю выше 38 , жидкая и так.
в принципе я к ней привык и адаптировался.

Wolfnvkz,

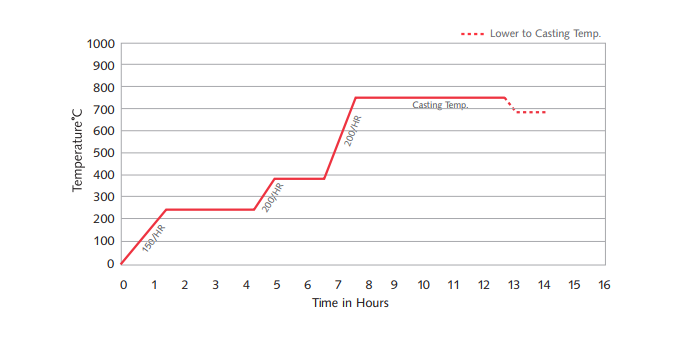

на керовских вроде рекомендации  149, 371 для больших 482 и до732
повыше немного ставили.....заметил , что на керровских на 150 вытекает быстро а на голдстарах не менее 200 надо.......

Wolfnvkz,
Шоковые- это не по технологии
Опоки не больше 50х60... штуки 4-5....  Нужно по быстрее...  сохнет минут двадцать потом в печку для вытопки...  на часок... от туда уже в разогретую и идущую к полке на 370... на часок... потом на 750....час полтора... потом быстренько до литьевой и литься

повторил \ перечитал всю соседнюю тему ниже все 15 страниц одним махом про голстаровские фм дабы вспомнить опыт коллег , видел их рекомендованный график с 200* начинать и как коллеги ещё 2017 начинали с омега + xl и.тд. экспериментировать с режимом и у кого фм выхватывало а у кого и трещины и и.....
Сергей если есть опыт то поясни почему именно с 200 * ловчее а не с 150* как ск и что значит не менее 200* там что воск недополучает жару чтоб вытекать ? или омега+ на себя больше тепла забирает или или что . Или на 150 если вытапливать то размывать начнёт ? В принципе мне не сложно поднять температуру с 150 на 200 = понять хочется зачем = суть такая что калю по режиму керовскому и вытапливаю из омеги+ на 150 и трещин нет и даже модельный воск не обрушает стенки внутри = нет косяков а у коллег с голдстаровским режимом иногда пролетают косяки    С 200* потому что так рекомендует производитель и не более ?
Мысли вслух. Вот пример типа назовём этот кулон ёлкой лил на той неделе вОмега+. Ухо и две лапы из модельного . Питатель(и) из инжекторного а сам стояк вообще покупной и у него температура плавления ниже инжекторного на много и вытекает он примерно на 65-70**  не создавая давления в опоке https://www.sapphire.ru/vcd-407-1-4166/goodsinfo.html   после как стояк вытечет то при +-80* потечёт инжекторный а вот модельный и при 300* не очень-то и текучий ( ранее до этой лапы доставал опоку из муфеля при 300* и смотрел как там потёк модельный или , он где-то при 330-350 только жидкими соплями показывался на воронке хотя центральный стояк уже давно весь беленький и чистый)
Из опыта коллег в голове засела мысль что если топить при 200 то бывают трещины а если с 200 до 750 ( мне 730 хватает) очень быстро то трещин больше. Обрушение или фм кусками выхватывает это когда воды больше чем 38.

фотки лапы где мы часто используем три воска

tof71,
ну утверждать что там 200 глупо с моей стороны, это только показания термопары в том месте где она торчит, но просто замечал, что керр если стояло 150 ..то в течении часа воск вытекал и пар исходящий от формухи его выдавливал и хорошо вытапливалось, а вот на омеге почему то на 150 он только растапливался и не очень то вытекал, все то дольше затягивалось, и на температуре 200 себя вело как на керр при 150.....
а вот 230-240 рекомендуемые голдстаром. то они несколько интенсивно кипели и выталкивали воск... и по ощущению поверхность чуть хуже литья была  как быд то в теплопроводности дело.....хотя что гипс с кристобалитом и кварцем , что то гипс с кристобалитом и динасом......но вот вело по разному...керр если я грел 200 поверхность хуже была.
про модельный тоже заметил , что он 350-370 еще не очень то и собирается вытекать...... он хорошо испаряется на 450 и на 450 опять же могут появляться микротрещины между гипсом и опокой (при нагреве за час от 200 до 730) как буд то скорость расширения металла обогнала гипс.... потом она смыкается и все дальше норм.........

Romariooo,
Честно не пробывал.  Я отошел от трубок, хотя с них и начинал.  есть 6 опок перфорированных на 50 мм. даже если что то отлить срочно или еще кому что.  то лишнее место я  заполняю опоками с латунью в литье.

Мне кажется, что у Омеги там-ра первой полки высокая из-за того, что она хуже прогревается, т.е. теплопередача у нее очень низкая.

кто подскажет какое время ваккумации этой смеси, если в два этапа, и если в один? в инструкции голдстара пишут что целых 5 минут.

а также подходят ли режимы из иснтрукции для литья полимера? пока с золой не могу справиться. литник же делаю из воска. все выжигаю опокой вверх ногами. лью серебро.

и еще обязательно ли использовать дистилят? использую обычную покупную 5литровую

в данный момент главная проблема это зола. ну или что либо еще, т.к. отливка получается в больших порах или шерховатостях

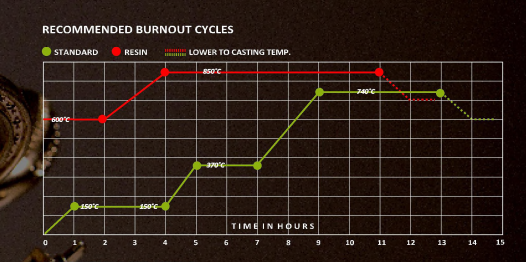

прилагаю картинку с циклами выжигания полимера. отличается от циклов смеси довольно разительно (картинка 2)

по вопросу ваккумации разобрался. точнее перевел инструкцию в гугл транслейт

и как понял циклы как раз для полимера

НО!
вот циклы для фм престиж оптима (красным для полимера)



получается, что сразу ставим в печь на 600 градусов. наверное прикол в том, что вся елка должна быть из полимера
в моем же случае елка комбинированная

craft_enjoy,
Цикл прокалки для полимера не корректен.Каждый полимер имеет свой цикл прокалки

TermSF,

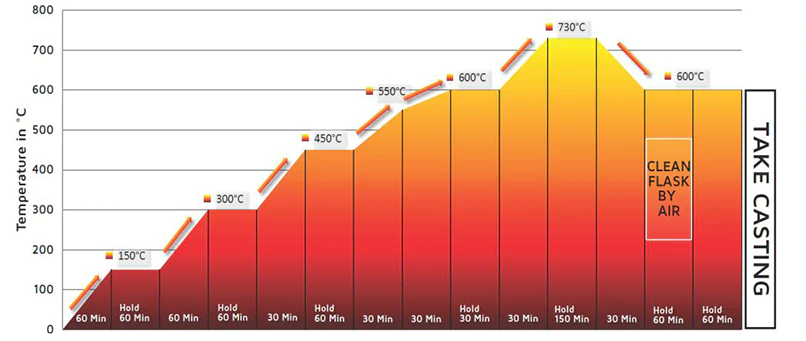

если ты про тот цикл, что выше, то у меня по нему не особо что-то вышло. это китайский желтый полимер с али за 7-8 рубликов за литр. clean flask by air, судя по опианию к товару, подразумевает высос пылесосом золы. правда я так этого и не делал, в серьез не воспринял. хотя на картинках в описании было что-то подобное изображено. но и циклы по картинкам были совсем иные. китайцы мать их

Господа, прошу совета.
Суть, лью в Gold Star XL детали несложных форм из латуни, всё норм. Попробовал отлить детали со штырями 0.7мм внутри под сквозные отверстия, их сносит. До этого постоянно лил сатин каст 20, там таких проблем вообще не было, все штыри выдерживали. Сделал две пластинки одинаковой толщины и сломал их, опыт показал, что сатин каст 20 прочней на слом, чем XL.
Вопрос, Gold Star Omega+ (или Gold Star XXX) по прочности сопоставима с керровской сатин каст 20?

Да, вроде такая же
По крайней мере я разницу не заметил... только тем что воды немного меньше добавляю... не "39", а ~"38-37"

Romariooo,
Ром, спасибо за ответ! Да, жидкая масса и встаёт примерно через пол часа. Я всегда 38 добавляю воды, меньше не пробовал, а больше уже явно лишнее. У меня керовская формуха ёлки гнула при заливке, приходилось постукивать для выравнивания, а эта как вода обтекает вокруг и не гнёт совсем.

П.С. Производители хоть какие нибудь бы характеристики писали на своей формухе, что бы хоть примерно понимать, что есть, что..

Вопрос знатокам, а можно вообще смешивать формомассу? Если смешать Омега+ и XL, то что в итоге получу, много XL или что то среднее?
Суть в том, что есть мешок XL (лью только латунь), но перестала нравится поверхность отливок, они какие то шероховатые. Омега+ наоборот даёт чистую поверхность. Когда чищу опоку после застывания, то Омега+ гораздо крепче XL, ну вот и думаю их смешать вместе 50/50, но что то терзают сомнения какие то. Может кто творил что то подобное? Поделитесь опытом.
