Нет повести печальнее на свете , чем сплавить что-то в СВЧ в Инете...... Не кидайте в меня литейными елками, я говорю Вам Всем Здравствуйте. Попробуем без обиняков , для тех кому это действительно интересно, и с теми кто готов поделиться своим опытом возобновить тему. На сегодня результаты такие. Прошел длительные испытания тигель на 20 мл. Проведено в одном тигле более 80 плавок латуни по 70 г. Разрушений тигля нет. Проведены пробные плавки 304 нержавейки и палладия. Опробованы сплавление опилок и варка серебряного припоя. Все испытания проводились в одной микроволновке, которая в течении года все это выдержала. Продано более 50 наборов для плавки в свч. Отрицательный отзыв - один, но там плавили рублевые монеты и недоплавили. Попутными результатами стали- создание бокса для работы с горячей эмалью в свч и отработка материала самого тигля. Также опробована система подключения контроллера- измерителя к печи. Дальнейшими темами для обсуждения здесь на Форуме вижу создание приспособлений для полного цикла литья с помощью свч и помощь тем, кто захочет сконструировать что-то самостоятельно. Сейчас готовим приспособление для литья хлопушкой.

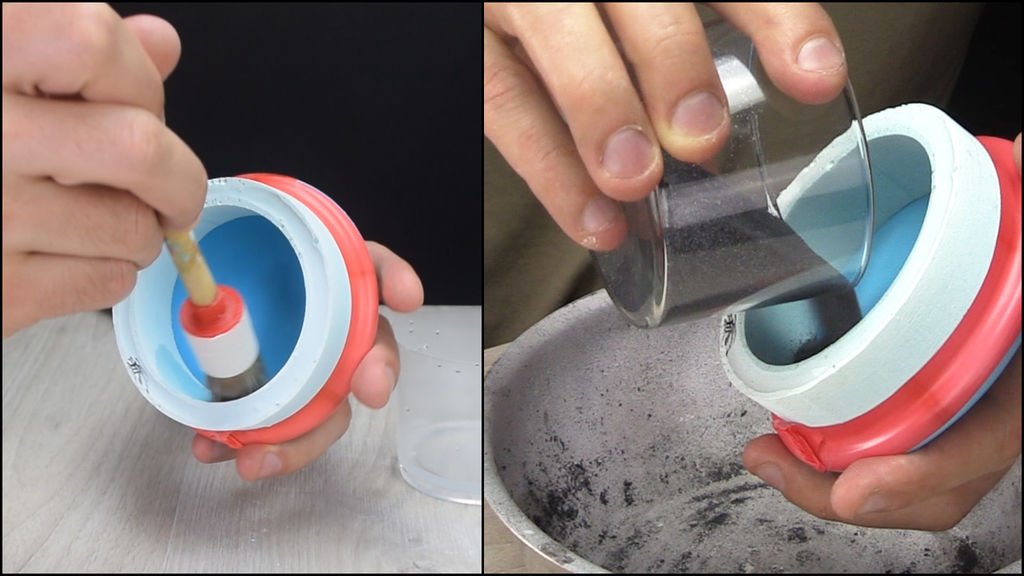

способ изготовления тигля для микроволновой печи.Тигель для микроволновая печи - это тигель, который вы можете поставить в свою обычную микроволновую печь. Для нагрева не используется проводной нагревательный элемент или газ. Тигель покрыт карбидом кремния и карбид кремния поглощает микроволны и превращает их в тепло. Мастер будет использовать тигель для плавления стекла. Из расплавленного стекла можно делать различные украшения. В микроволновой печи мастер так же плавит воск, делает формы для заливки и плавит металлы, но это немного другая технология и мастер обещает рассказать о ней в последующих статьях. Инструменты и материалы: -Силикат натрия (жидкое стекло); -Карбид кремния; -Одеяло из керамического волокна; -Гипс; -Горелка; -Sugrue (самозастывающий пластик); -Микроволновая печь; -Пластик; -Изолента; -Маркер; -Весы; -Пузырек с крышкой для распыления жидкости; -Стекло; -Нож; -Измерительная рулетка; -Канцелярские резинки; -Краситель; -Различные емкости; -Кисточка; -Пленка упаковочная; -Ножницы; Шаг первый: изготовление гипсового кольца Для изготовления кольца из гипса можно использовать полоски пластика или напечатать форму на , как это сделал мастер. На пластиковое основание мастер крепит два пластиковых кольца. Затем размешивает гипс с водой и заполняет форму. Высушить гипс можно несколькими способами. Можно оставить его сохнуть естественным путем, подогреть в духовке (осторожно с пластиком), или высушить в микроволновой печи. Мастер сушит заготовку микроволновки. Выдерживает заготовку около часа. На стеклянное блюдо укладывает салфетку, на салфетку форму. При средней мощности сушить нужно около 10 минут. При такой сушке кольцо из гипса не совсем прочное, но это как раз то, что и нужно. Шаг второй: изготовления кольца из карбида кремния Гипсовое кольцо нужно, чтобы изготовить кольцо из карбида кремния. Мастер помещает гипсовое кольцо на пластиковое основание и закрепляет его изолентой. Теперь нужно подготовить раствор с жидким стеклом. На фото можно увидеть отвержденное жидкое стекло с добавлением красителя. Для изготовления кремниевого кольца жидкое стекло нужно в жидком виде. Мастер разбавляет жидкое стекло водой 1:2, т.е. на 1 часть силиката натрия нужно взять две части воды, и заливает в пузырек с дозатором. Дозатор не должен выдавать сильно большую струю, нужно лишь смачивать материал. Для изготовления кольца из карбида кремния мастер, советует взять порошок с зернистостью от 80 до 220. Теперь нужно проделать следующую операцию. Сначала нужно смочить стены гипсового кольца водой и через минуту засыпать порошок кремния. Провернуть заготовку так, чтобы порошок прилип к ее внутренней стенки. Можно придавить песчинки пальцем. Далее мастер сбрызгивает стенки жидким стеклом и снова насыпает порошок. Так нужно сделать несколько слоев. Важно не разбрызгивать раствор жидкого стекла. Карбид кремния должен ощущаться слегка влажным, но не слишком мокрым. Нет необходимости распылять жидкое стекло после каждого слоя, нужно пробовать степень увлажнения. В среднем мастер распылял стекло после каждого 2-го слоя. Важно плотно утрамбовывать карбид кремния. Когда нужная толщина достигнута, лишний материал нужно удалить. Дальше заготовка снимается с пластикового основания. Теперь нужно высушить заготовку. Сделать это можно с помощью CO2 или в микроволновой печи. Мастер будет использовать микроволновку. Помещает на блюдо микроволновки два слоя керамического одеяла. Сверху устанавливает заготовку и накрывает её, еще одним слоем одеяла. При работе с керамическим материалом обязательно использования перчаток и респиратора. Теперь нужно включить микроволновку и подождать, пока кольцо не станет красным. Дальше заготовка вынимается и остывает. После остывания гипсовое кольцо удаляется. Если кольцо из карбида кремния треснуло, скорее всего, штукатурка была слишком прочной или вы не плотно прижали порошок друг к другу. Если гипсовое кольцо было слишком прочное, то кольцо из кремния тоже рассыплется. Если было добавлено много жидкого стекла, то кольцо будет пузырится и потрескается. Шаг третий: шлифование Возьмите кусок стекла. Положите под стекло полиэтиленовую пленку, чтобы стекло не двигалось. Насыпьте на стекло немного карбида кремния и смочите водой. Используйте стакан (или любой плоский кусок стекла), чтобы отшлифовать его. Теперь можно использовать стекло, чтобы отшлифовать кольцо, а затем печь. Добавьте немного воды и отшлифуйте кольцо с обеих сторон. Удалите лишнюю крошку и поместите кольцо в микроволновую печь, чтобы высушить его. Затем можно распылить еще немного жидкого стекла (при необходимости), чтобы сделать кольцо более прочным. После этого снова высушить кольцо. Кольцо готово, его вес около 40 г и имеет толщину 4 мм. Шаг четвертый: обертка из керамического одеяла Мастер отрезает две полоски керамического волокна. Обрезает концы полосы под углом и обматывает их вокруг кольца. Такую же операцию делает со второй полоской. Чтобы полоса не размоталась фиксирует её канцелярской резинкой. Дальше нужно налить в емкость жидкое стекло и добавить краситель. Дальше нужно нанести на стык керамической полосы жидкое стекло. Наносить нужно только сверху. Помещает будущий тигель в микроволновку на несколько секунд. Когда жидкое стекло высохнет краситель поменяет цвет на коричневый. Теперь можно снять резинки. Дальше нужно обернуть заготовку пищевой пленкой, это нужно, чтобы оно не раскрылось. Смачивает кольцо водой и шлифует на стекле. Так нужно сделать с обеих сторон. После шлифовки кольцо нужно высушить в микроволновой печи. Затем пленка снимается и кольцо покрывается жидким стеклом с красителем. Затем снова помещается в микроволновку и слегка подсушивается (не перегревая). Прогревает жидкое стекло феном, а затем горелкой. Такая операция придаст прочность обвязки. После всех этих действий поверхность заготовки вся в раковинах и буграх. Мастер слегка шлифует его. Остатки жидкого стекла с красителем разбавляет водой 1:2, наносит на боковую поверхность заготовки и высушивает в микроволновки. Повторяет операцию. Расширяет с одной стороны отверстие. Шлифует и высушивает в микроволновке. Шаг пятый: основание и крышка Вырезает два круга по диаметру кольца. Покрывает верхнюю и боковую часть жидким стеклом (между слоями покрывать не нужно). Высушивает, шлифует и снова покрывает жидким стеклом и сушит. Повторяет операцию с горелкой. Из Sugrue делает ножки. Точно так же мастер сделал и крышку, но только в один слой. Шаг шестой: тестирование Тигель готов и теперь нужно проверить его в работе. Мастер кладет внутрь тигля керамическую бумагу и уже на нее кусочек стекла. Помещает тигель в микроволновую печь и включает. Время плавки зависит от мощности. Конкретно в этой печи стекло плавится около 4 минут.
Шаг седьмой: тонкости, хитрости В этом шаге мастер объясняет почему не следует покрывать жидким стеклом между слоями керамики. Это нужно, что бы тигель не прогорел. Жидкое стекло ведет себя подобно стеклу в микроволновой печи. Если нагреть стекло паяльной лампой в одном месте и поставите его в микроволновую печь, оно продолжит нагреваться. Мастер демонстрирует это, нагревая стеклянную тарелку и затем помещая её в микроволновую печь. На этом примере видно, что она продолжает нагреваться. То же самое может случиться с жидким стеклом. На фото можно увидеть тигель с дырой, которая светится красным светом. То, что светится, это не карбид кремния, а жидкое стекло. Вот почему мастер нагревает его паяльной лампой, чтобы оно больше походило на камень, чем на стекло. Шлифования применяется для этих же целей. Чем поверхность глаже, тем меньше будет проблем при использовании. По этой же причине не нужно наносить жидкое стекло между слоями керамического материала. Мастер говорит, что такие проблемы возникают не всегда, некоторые его модели тиглей были с жидким стеклом межу слоями, но другие тигли выходили из строя. В арсенале мастера есть и большой тигель, помещающийся только в микроволновую печь, расположенную вертикально. У этого тигля три кольца из карбида кремния.
(микроинструмент 29.02.2020 09:44:20) Контроль температуры для микроволновки мы опробовали. В ближайшее время снимем ролик . А вообще система несложная. Термопару пропустили сквозь заднюю стенку и зафиксировали ее на высоте 50 мм от дна. Диск вращения снимаем и при установке тигля в теплозащите упираем термопару в тигель через отверстие в теплозащите. То есть мы измеряем температуру тигля. Температура металла сравнивается с температурой тигля примерно через 3-4 минуты после выхода на заданное значение. Контроллер можно использовать либо просто как индикатор, либо добавив твердотельное реле полностью завязать на нем управление печью. Мы просто рвали питание печи, но лучше подсоединиться конкретно к магнетрону обеспечив постоянный нагрев нити накала. Но это уже следующий этап разработок. И еще -термопару к контроллеру надо подключать через фильтр. Иначе можно сжечь измеритель.
Анатолий, а можно чуть поподробней? Иначе "ужас". Других слов нет. ... Точнее есть, но... это совсем другая история. Только один вопрос - Какая была температура? Заранее спасибо. Олег.
Ancle Fedor, Да кто ж ее знает эту температуру.СВЧ Самсунг старый 800Вт. Ставил на 80% мощность.6 мин.Достал,открыл крышку,нейзильбер как творог.Поставил еще на 3 мин.Достал и такая беда.Нейзельбера было 30 г PS.Но именно этот нейзильбер плавлю в китайской плавилке в графитовом тигеле при 1150С. Жиденький,красивенький.В СВЧ не расплавился как надо,следовательно температура была ниже
craft_enjoy, Нет не с али.Набор прислал Алексей для экспериментов.По этому и без претензий.Ну не удался эксперимент))) Для меня еще было две основных проблемы в этом наборе.Прилипает крышка к тиглю и много металла остается в самом тигле.Хотел приколхозить керамическую вставку во внутрь тигля,но не успел))))
Olorin, Прошу меня извинить, если что - это мое первое сообщение здесь. С детства мечтал заняться микролитьем, но в те времена ничего не было, а самое главное, некому было подсказать. Так вот... недавно купил набор для плавки в микроволновке. Да, нет контроля температуры - это очень усложняет жизнь, но! У меня что-то получилось! Пусть не так как хотелось, но сразу увидел то, о чем много читал, понял, что есть ошибки и над чем работать дальше. Вы очень аргументированно пишите, прям как я на работе НО! У меня Высшее техническое и стаж работы конструктором радиоаппаратуры 20 лет и как ни странно лет 7 делаю свою индукционку Не думайте, что плохо делаю, просто очень мало времени. Но авторитетно могу сказать, что в индукционках не все так просто, как кажется, уж поверьте, в теме 20 лет. То, что пишите о сварочниках - это мусор и трата денег и времени, все это добро горит синим пламенем при первой же внештатной ситуации. Есть интересный аппарат МИКРОША, это лучший вариант, на мой взгляд, но он стоит 45т.р. К тому же это не плавилка, а закалка, поэтому охлаждение, теплоизоляция и опять же контроль температуры тоже допиливать... Если Вы спец, то как правило времени у вас мало, чтоб этим заниматься, а если не очень спец, то не осилите это. Посему готовое решение за ТВЧ плавилку в 100 т.р. это нормально, но для начала - это очень большая сумма.
Вы пишите с высоты большого опыта и больших возможностей, но далеко не у всех это есть. Я даже не покупал микроволновку, а взял с кухни, и потратив 3т.р., неделю ожиданий - получил результат! Возможно отрицательный, но результат!Управлять микроволновкой намного проще чем индукционкой, хотя принцип один и тот же. Есть не паханное поле для творчества. От Вас же требуется дать совет по техпроцессу или теоретическим основам, поделиться своим опытом. И возможно мы вместе сделаем вакуумную литейную машину с СВЧ нагревом (уверен, что такая уже есть, даже искать не буду). Не все меряется трудозатратами и деньгами, некоторым интересно учиться чему-то новому. Но самое главное, думаю сейчас тоже есть много ребят, которых нужно просто зажечь! А этот вариант очень доступен.
