Здравствуйте форумчане ! Сам отработал на центробежной высокочастотной литейке больше 15-ти лет ( стоматология ) больше 200гр. по нержавейке не отливал . Решил заняться художественным литьем из бронзы , латуни . Нашел на ютубе сам процесс литья именно приблизительно по объему летейку на 3-5 кг. Может кто работает с такими объемами . Помогите набросать общую схему данной литейной с деталировкой по параметрам , марке вакуумного насоса или насосов , производительностью , где лучше приобрести комплектующие  : манометры , шланги , запорную арматуру .В общей схеме интересует именно вакуумная часть , т.к. плавильный агрегат уже проработан . По габаритам литейной кюветы макс. размер Д 200мм Н 350 . Как доп. вопрос Возможно ли на подобной установке будет лить малые объемы до 50-200гр.

Не надо оно тебе.

Отвечу здесь, может кому тоже пригодится.
1. Если вы занимались стоматологией и имели хоть какие то деньги, то прошу вас 10 раз подумать. Литьё не будет приносить вам ничего.
2. Если вы всё же хотите этим заняться, то описания самой литейки нет на моём сайте. Потерял интерес, да и времени нет описывать. Лучше я вам покажу, а вы сами поймёте.

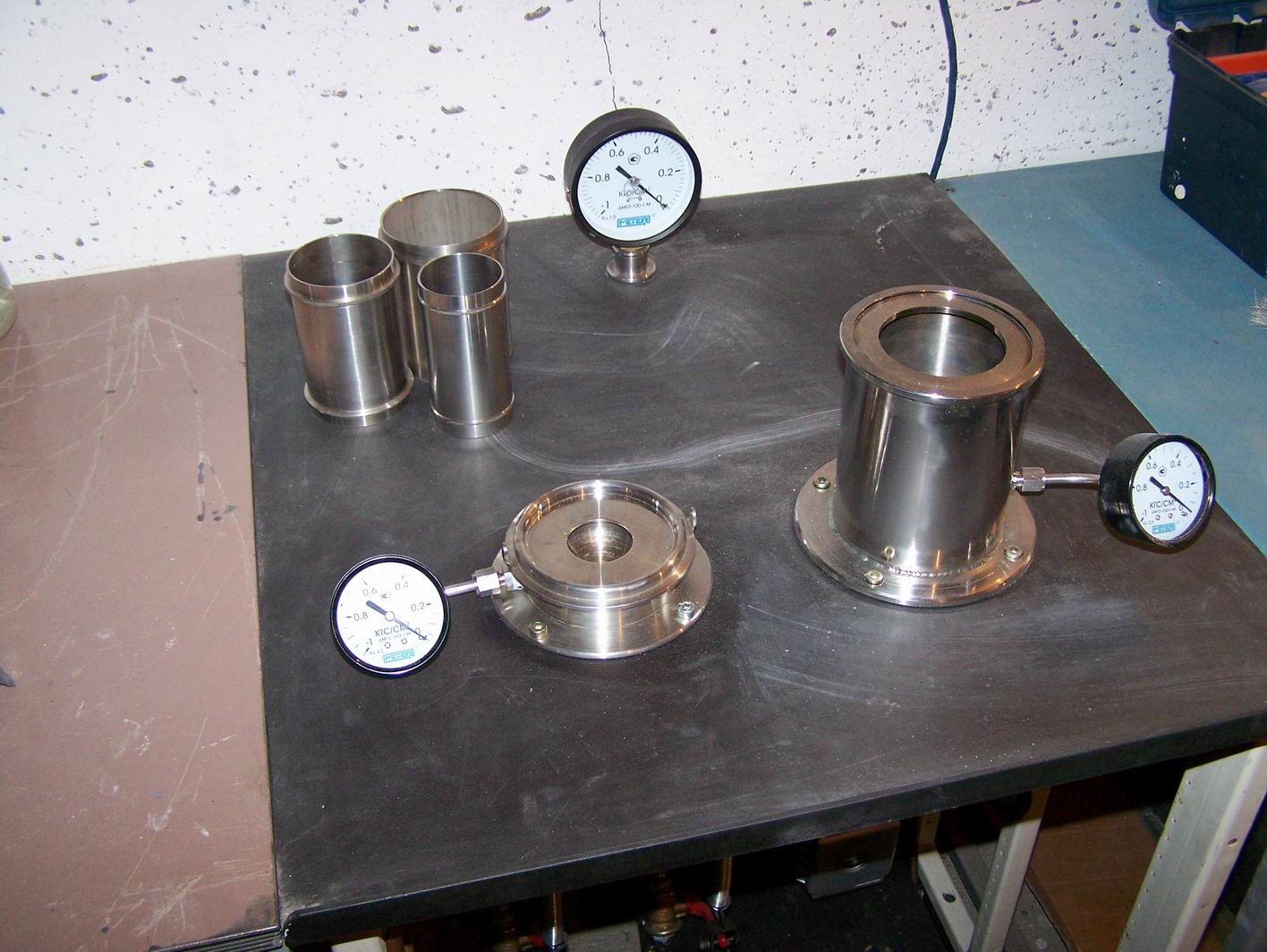

3. Один стакан для опок с перфорацией, другой для через дно.

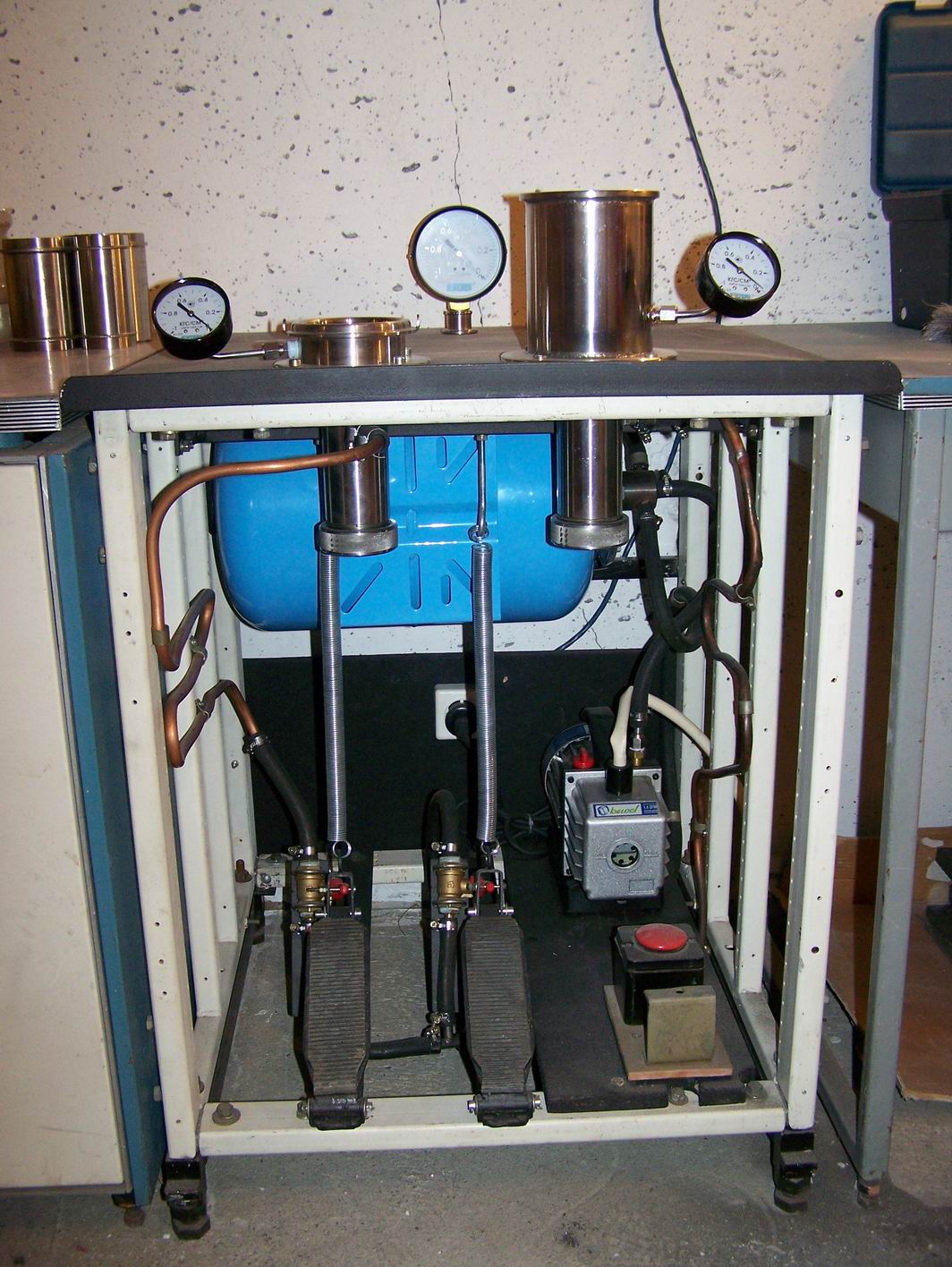

4. Высасываем из ресивера, ставим опоку. Заливаем и одновременно жмём педаль.
5. Насчёт вак насоса сразу отвечу. Если нет подсоса воздуха, то подойдёт любой одноступенчатый.

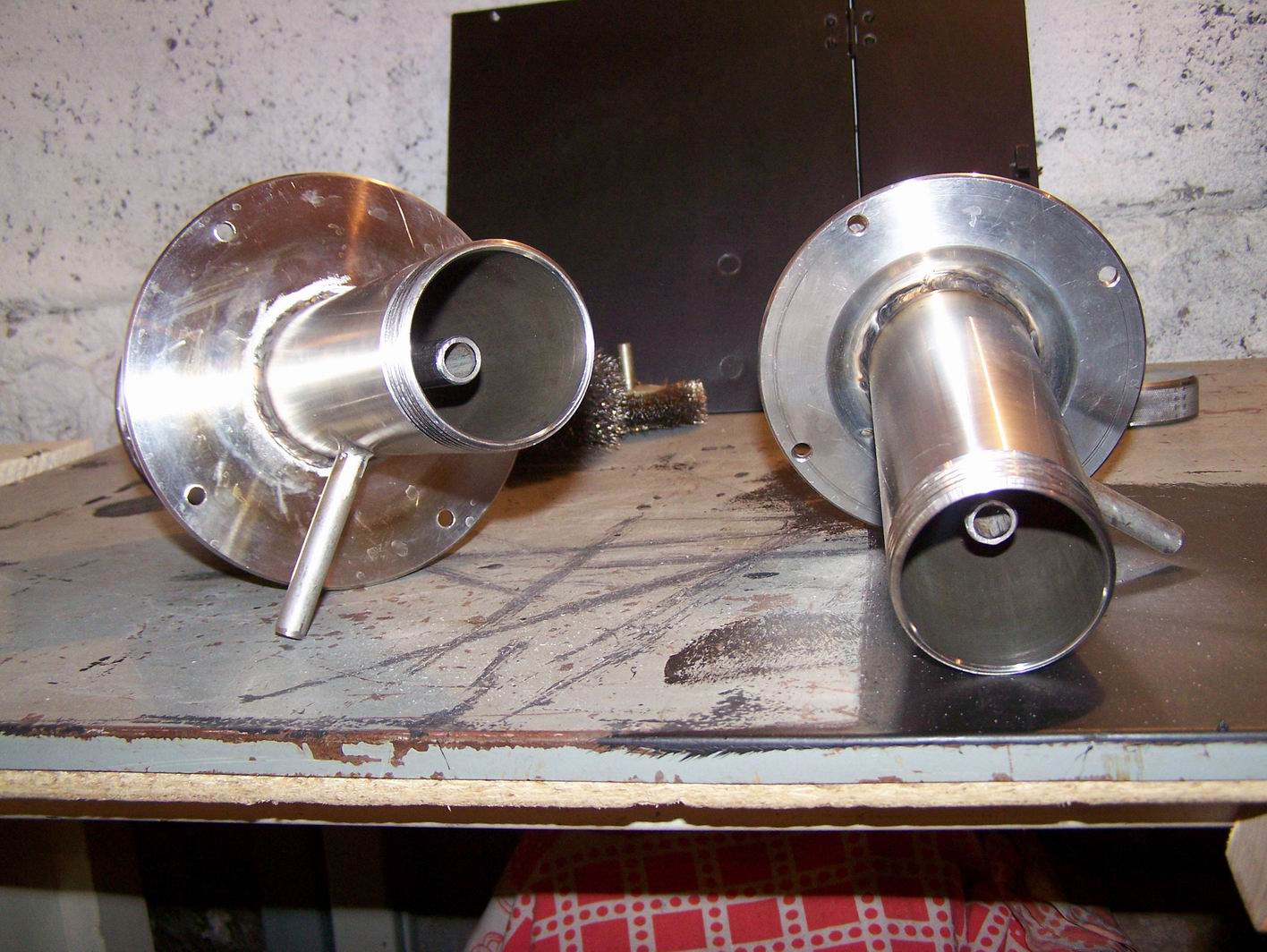

6. Стаканы с сифонами, т.к. ежели формомасса треснет, будешь иметь козла со всеми вытекающими.
7. Уф. Пойду чё нить выпью.

Вот с этим можно не согласится. Но подумать нужно даже не 10, а как минимум 12 раз)

Я почему то считал , что здесь собрались фанаты своего дела ... Тупо зарабатывать деньги мне просто надоело !!! Ежедневно по 12-16 часов ,как робот ... первые шесть лет даже без отпуска , да и следующие не многим лучше .Давно уже все есть , можное и неможное .Последние пол года я просто складывал  свою зарплату в сейф . Первую свою работу в ювелирном деле сделал в десятом классе , отлил серебряную печатку ручной центрифугой , благо родители были стоматологами , был паяльный бензиновый аппарат!!!Сейчас бросил  все и эту гребаную работу с з.п. в 60т.р. Хочу спокойной жизни и творческой работы . не для денег!!!Хочу отлить кузнечика на травинке , ветку сакуры  цветущую !!!Я просто самоучка , это моя из последних работ , ну и так для души...

vasyutin,
обсерватория зачетная

vasyutin,
Немного не там ищешь, товарищ! Посмотри форумы по литью бронзы
х отя бы эти:http://www.chipmaker.ru/topic/132044/, http://www.tforum.info/forum/index.php?showtopic=2055
 Удачи!

vasyutin,
под вашу опоку, если формовать по одной, минимальный насос- ВН-461М. Поновее из советских- 2НВР-5ДМ, а вообще вакуума много не бывает, особенно с такими габаритами.
По комплектующим и чего где купить- к сожалению не посоветую в силу своей удаленности.
Также нужно понимать, что гипсовая масса для литья габаритных латунных и бронзовых изделий не лучшее решение.

Кудъля . Вопрос по представленной конструкции : 1.Рессивер ,больно похож , для отопления ? его характеристики ? имеется ввиду объем , толщина стенки . Подойдет 10литровый от пропана ? 2. магистрали проложены из медной трубки пр.Д.12мм.толщина стенки ? Зигзагообразность для какой цели ?  В Вашем описании оборудования упоминается вак.н. BECOOL BC-VP-114 . Здесь именно он присутствует или это более мощная модель ? Или все таки стоит искать 2НВР - 5ДМ , как более надежную модель ?Заранее благодарю за обстоятельный ответ.

Виктор T.,
Да советов много не бывает ! Тем более с интернетом . Я например проволоку для термопар в Каменск - Уральске купил , ничего , прислали в Волгоградскую область , Пид регулятор , для печки едет тихим ходом из китая ))

vasyutin,
по вакуумнику я уже сказал, далее:все это доступно на интернет-барахолках. Для Украины- OLX, Вам возможно подойдет http://directlot.ru/ - чипмейкерская барахолка.В качестве запорной арматуры всегда использовал водопроводные или газовые шаровые краны, вакуумметров сейчас на любой вкус, равно как и шлангов.

1. Да, бак от отопления. Объём- зависит от того, будет ли подсос воздуха. Можно даже от огнетушителя.
2. Медная трубка для того, чтобы охладился раскалённый воздух. Зигзаг тоже. Трубка краснометка на 8.
Шланг кислородный.
3. По насосу отвечал сразу. Если подсоса нет, можно даже автомобильным ручным с перевёрнутыми клапанами. Ведь работает ресивер. А если пробьёт прокладку, то никакой насос не поможет.
Если подсоса нет, то после того,как отпускаешь педаль, требуется до 20 секунд, пока вакуум спадёт в трубке через опоку и позволит снять опоку.

Внизу правее педалей кнопка включения насоса. Не наклоняться так по полной.

ЗЫ. А я не прочь бы тупо заработать

Кудъля,

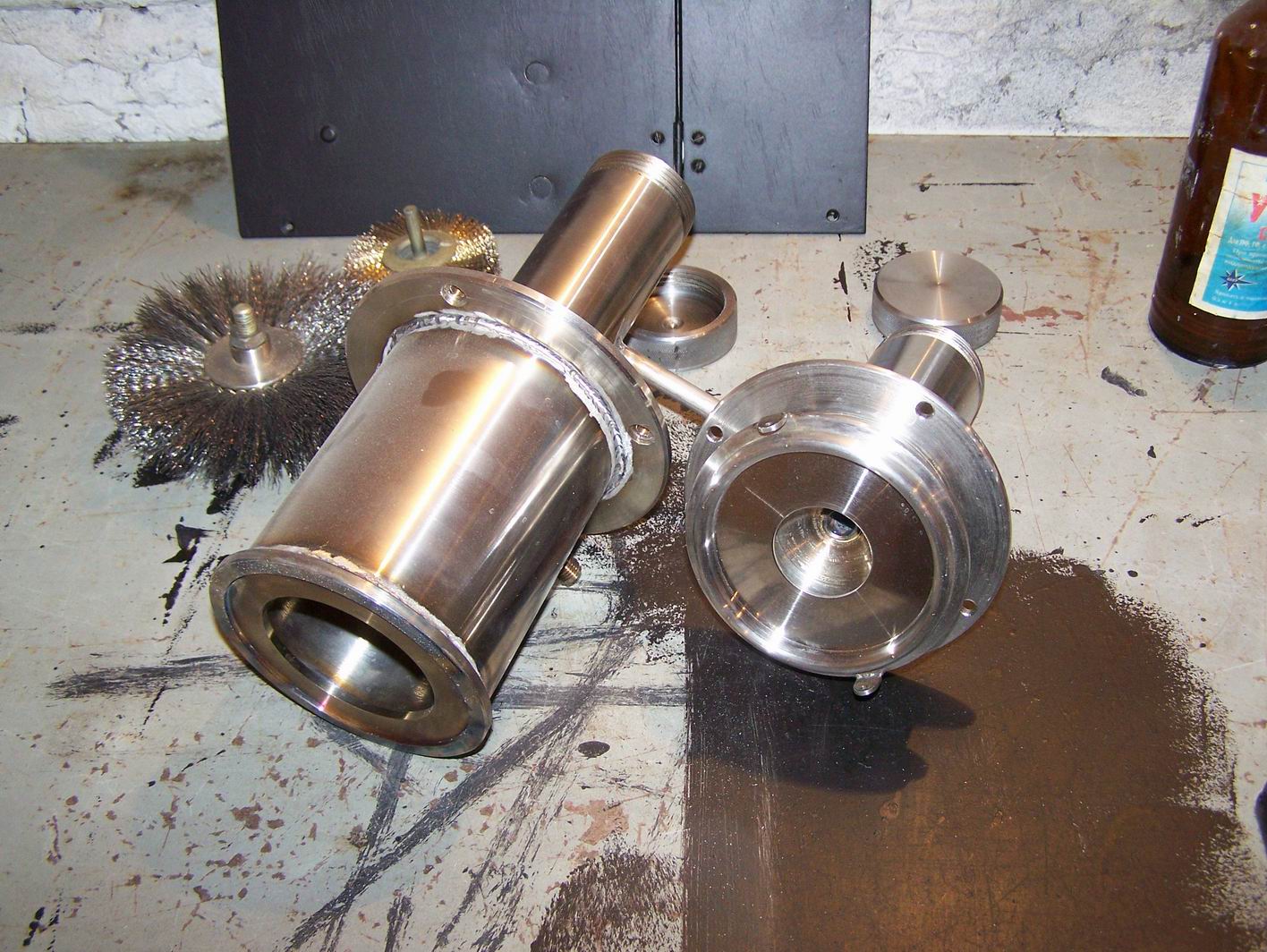

Вопрос по конструкции сифона : - Почему так сложно , а не просто цилиндр , с дном , вверху посадочный фланец , с боку патрубок под вакуум . Ведь , если прорвет ,как  было справедливо замечено , металл , а его , пусть даже 3кг. , зальет всю эту конструкцию и тогда только на выброс (( Или я не прав ?

vasyutin,
Ну это зависит от количества металла. Можно и поболе трубу сделать. Я так реализовал для простоты извлечения козла.
У меня уже пробивало формомассу. После остывания просто слиток вытряхивается. К нерже не пристаёт.
К тому же при разрушении формомассы её куски засасываются, поэтому именно так лучше.
Мало того, так же реализовано в баке. Главное, чтобы до насоса не добралось.

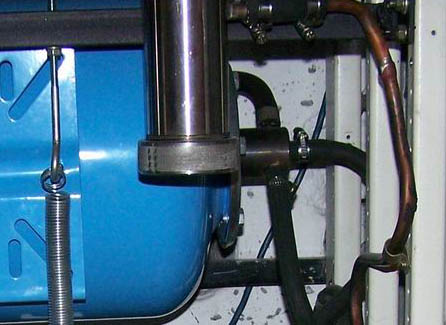

К оголовку бака 3 трубки- центральная от педалей к трубке внутри бака. Вторая к насосу, третья к вак манометру.
Фильтры не применял, чтобы не создавать сопротивления.

Кудъля,
Каким образом достигается вакуумное уплотнение медной трубки с патрубком на сифоне и нижней заглушки сифона ? И как достигается уплотнение  не перфорированной кюветы , во время литья ,  непосредственно с сифоном ? Если несложно фото большой кюветы и конструкция не перфорированной малой . Если есть обзор по формовочным массам подскажите .

Может не в теме . Нашел в своих конспектах . Состав бронзы :
1.Бронзовый век: Cu 88 % , Sn 12 %
2.Античные или каринфские : до 90 % Cu
3.Конец 19в. : Sn 2-4 % , Zn 10-18 %
4.Во Франции : Cu 82 % , Zn 13,5 % , Sn 3 % , Pb 1,5 %
5.В СССР применялась в художественном литье :
 БХ-1 : Zn 5-8 % , Sn 4-7 %
 БХ-2 : Zn 8-13% , Sn 1,5 %
 БХ-3 : Zn 25-35 , Sn 05-3 %
Для литья бижутерии под золото сплав :
 Cu 85 % , Zn 13 % , Sn 2 %
Еще более  похожий сплав под золото :
 Cu 82 % , Al 7,5 % , Au 2,5 %

БрОЦ10-2 или БрОЦ 8-4- та же БХ.
"Корабелка"- Zn- до15%, остальное медь-> "русский красный"

Кудъля, посмотрел твоё барахлишко. Железа много, толку мало. Через одно место всё. ИМХО.

BALOO,
Если не сложно представьте более оптимальное решение для такого объема металла , или что усовершенствовать в представленном варианте

BALOO,
если годами работает, какой ещё толк нужен. Впрочем, я ни в коей мере не хочу сказать, что это самая лучшая конструкция.
