Литьё крупных сувениров
Пользователь
Регистрация: 19.05.2008
Откуда: Санкт-Петербург

Сообщений: 143
В друзьях у: 2
Голосов: 3 / 0
Добрый день, уважаемые форумчане!
Возник вопрос, по поводу производства крупных сувениров (серебро, бронза, вес от 1.5 кг и больше, не знаю даже границ - 3?, 5?) по указаниям конкретного заказчика.
Сейчас у нас на фабрике производство ювелирных изделий и медалей, серийное, оборудование - формовочная машина, печь для прокалки Yasui, литейная машина Yasui, пара  индукционных маленьких печей.
Пока максимальный вес сувенира у нас - килограмм двести грамм, и тот на литейной машине заливаем в два приема загрузки металла, цельными без крупных раковин отливать не получается, поэтому льем частями и потом паяем.
Задача - изготавливать крупные сувениры, цельнолитые. Возможно альтернативными способами литья.
Вспомнилась практика в институте- формовали мы в землю, и лили алюминий - художественные элементы оградок, а также тренировались на литье небольших сувениров в оболочковые формы.
Вопрос - и по оборудованию, что есть подобное у поставщиков? Понятно, что купить плавильную установку можно, не сложно найти, например в руте есть на 3 кг индукционная. Как лучше изготавливать форму? Если традиционно, формомасса, то максимальная опока у нас  - 230 в высоту. Если литье в землю? Оболочковые формы? Без вакуума? Как современные ювелиры практикуют такое литье?
Подскажите, пожалуйста, что реально можно сделать. Спасибо!
Развернуть ⇓
Пользователь
Регистрация: 19.05.2008
Откуда: Санкт-Петербург

Сообщений: 143
В друзьях у: 2
Голосов: 3 / 0
Кудъля,
спасибо, о таком нюансе даже не подумала...действительно, после вытопки воска стержню держаться нечем...  :blush2:
А как потом удалить формомассу из отливки? Высверливать, размывать?  :blush2:


Цитата
Сначала определись с тем, что будете лить
Литье всевозможных сувениров - статуэток, подсвечников, рамок...вес более килограмма.
Пользователь
Регистрация: 16.01.2014
Откуда: живописный берег Волги

Сообщений: 153
В друзьях у: 0
Голосов: 70 / 1
Отвечаю. Кто не спрятался, я не виноват.
Если льёте в корку, то выколачивать, молоток, зубило, хорошо применять пневмозубило.
Если формомасса, то лучше всего сильной струёй воды. Вот здесь http://www.jportal.ru/forum/forum8/topic12791/ как сделать размывочную кабину из бочки и Керхера.
Можно и пескоструем, но не желательно по двум причинам:
- пескоструй берёт только хорошо высушенную формомассу (т.е. после ведра с водой надо опять сушить)
- снимать только небольшие остатки формомассы, иначе туман будет такой, что долго ничего не видно в боксе.

Цитата
Литье всевозможных сувениров - статуэток, подсвечников, рамок...вес более килограмма.
Дело не в этом, а в том, что нужно определиться с размерами, чтобы определиться с максимальным размером опочного парка. Отсюда будет определяться размер литейки, вак. стола, размеры муфельной печи для прокалки, бокса для вытопки, размывочной кабины и т.д. и даже размеры башмаков под опоки, захватов, прихватов и прочей оснастки.

ЗЫ. По поводу литья рамок. Опока не обязательно должна быть в виде цилиндра :bigwink:
Изменено: Кудъля - 09.02.2015 14:08:02
Пользователь
Регистрация: 19.05.2008
Откуда: Санкт-Петербург

Сообщений: 143
В друзьях у: 2
Голосов: 3 / 0
Добрый день!
У нас сейчас на японской машине размер опоки 135*230, там ограничено тиглем - 600 гр в серебре...Недраги льем на другой машине, там вообще 100*200...И плавим в небольшой индукционке, где все те же 600 грамм. Исхитряемся, конечно, подсыпать и увеличивать этот вес, но ненамного. Наши сувениры целыми в такую опоку не входят, делаем половинки, потом трудоемкая пайка...
Как по предложениям - размеры опок в литейках небольшие. наилучший вариант нашла в Indutherm, 250*500..но цена...в связи с этим, пока работаем с тем что есть, и готовы на небольшие  затраты) сами знаете, время смутное...
1. Хочу освоить оболочковое литьё, пока знаю только теорию о составах смеси.. И пустотелое литьё - это все в проекте на ближайшие месяцы. Буду больше узнавать, копить инфу...и пробовать)
2. Можем купить литейку на 2-3 кг металла, но опять-таки ограничены опокой 100*200...Простой недорогой машинки, вмещающей большую опоку, не нашла.. Поэтому нужно пытаться заливать без вакуума-или под колпаком?
3. Покупка муфеля с рабочей камерой 400*400 тоже не очень дорого и можно..но машина для формовки  ограничена размерами высоты  230...уперлись в ту же стену.Опять приходим к оболочковому литью как решению..
Пользователь
Регистрация: 16.01.2014
Откуда: живописный берег Волги

Сообщений: 153
В друзьях у: 0
Голосов: 70 / 1
Ольга.,
1. Зачем вам пытаться куда-то засунуть свою опоку. Ставьте свою опоку на вакуумный стол. Опока не перфорированная. Любого приемлемого размера. Предваряю ваш следующий вопрос. Прососёт. Только вдоль стенок каналы из восковых сеток.
2. Что вы собрались заливать

Цитата
под колпаком
Металл?
3. Что вам мешает плавить металл газом? Любое нужное вам количество. Если вы переходите на большие размеры, то газу нет альтернативы. Конечно, если у вас не литейный цех, где применение индукционки оправдано объёмами литья.
Изменено: Кудъля - 10.02.2015 11:19:15
Пользователь
Регистрация: 10.10.2005
Откуда: Kostroma

Сообщений: 518
В друзьях у: 1
Голосов: 131 / 4
ндааа...)  :blush2:

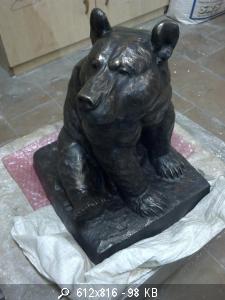

вот вам вакуумное пустотелое литьё, р-р ВхГхШ-600х500х500мм, без разделения на части, т.е. целиком.
Бронза.

Изменено: BALOO - 10.02.2015 21:54:30
Пользователь
Регистрация: 06.04.2008

Сообщений: 206
В друзьях у: 2
Голосов: 24 / 3
это какого же размера у Вас опока?
и сколько суток ее прокаливали?
Женщины делятся на две категории: одни любят мужчин, способных затащить холодильник на пятый этаж без лифта, а другие любят мужчин, способных оплатить труд мужчин из первой категории
Пользователь
Регистрация: 10.10.2005
Откуда: Kostroma

Сообщений: 518
В друзьях у: 1
Голосов: 131 / 4
максимальная опока ф600х800, цикл не скажу)
машина VC12000
Пользователь
Регистрация: 19.04.2008

Сообщений: 117
В друзьях у: 0
Голосов: 5 / 0
И сколько весит такой мишка? :)  И даже окна не вырезали?
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16
BALOO,
А скажите пожалуйста как эта восковка с основанием 500 на 500 мм поместились в круглую  опоку диаметром 600 мм, при общей высоте фигуры 600 мм?
Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4386
В друзьях у: 9
Голосов: 692 / 390
Цитата

BALOO,
А скажите пожалуйста как эта восковка с основанием 500 на 500 мм поместились в круглую опоку диаметром 600 мм, при общей высоте фигуры 600 мм?
И мне весьма интересно как в такие габариты умудрились впихнуть???
Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5857
В друзьях у: 17
Голосов: 905 / 26
Янис, Леонид,
Где то выше было примечание, что опока не обязательно должна быть цилиндром.
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16
korobtsov-alex,
Как то раз отливал в опоку размеры 400 на 600 и высотой 300 мм, прямоугольная  железяка была сварена, хотя в размерах могу ошибиться но не значительно т.к. давно это было. Отливал морду льва для фонтана. Метал бронза заливали свободной заливкой с выпорами и прибылями. Отлилось нормально. Но думаю что мне просто повезло. Прокаливали в здоровенный печи.
Но человек то пишет что у них круглая опока.
Изменено: Леонид - 11.02.2015 11:49:04
Пользователь
Регистрация: 10.10.2005
Откуда: Kostroma

Сообщений: 518
В друзьях у: 1
Голосов: 131 / 4
По запарке указал р-ры "по камню") плинт 40х40см у медведя)
Квадратные, прямоугольные опоки тоже имеют место быть, да.

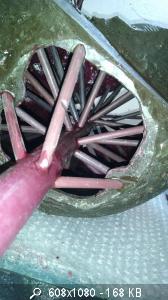

Вот пример литниковой системы, диаметр "тонких" литников- 9мм.

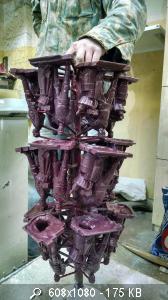

Ёлочка)

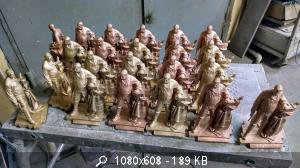

Полуфабрикат

Изменено: BALOO - 11.02.2015 18:57:06
Пользователь
Регистрация: 06.04.2008

Сообщений: 206
В друзьях у: 2
Голосов: 24 / 3
Вот это да!!!!!  thumbup2
Если не секрет, почему в корке не льете такое количество?
Женщины делятся на две категории: одни любят мужчин, способных затащить холодильник на пятый этаж без лифта, а другие любят мужчин, способных оплатить труд мужчин из первой категории
Пользователь
Регистрация: 10.10.2005
Откуда: Kostroma

Сообщений: 518
В друзьях у: 1
Голосов: 131 / 4
Качество не то, да и с этилсиликатом связываться....
Изменено: BALOO - 11.02.2015 19:30:34
Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4386
В друзьях у: 9
Голосов: 692 / 390
Цитата
Ёлочка)
Это уже не елочка а ель целая. Молодцы thumbup2
Пользователь
Регистрация: 19.04.2008

Сообщений: 117
В друзьях у: 0
Голосов: 5 / 0
О прикольно! Тогда вопрос про окна не актуален:)
Центральный литник, я так понимаю не цельновосковый? Что-то типа черенок окунули в воск?
Пользователь
Регистрация: 10.10.2005
Откуда: Kostroma

Сообщений: 518
В друзьях у: 1
Голосов: 131 / 4
цельновосковый.
В 80% случаев он не прямой, как у ювелиров, а ломаный.
Пользователь
Регистрация: 19.04.2008

Сообщений: 117
В друзьях у: 0
Голосов: 5 / 0
Ага, значит без вакуума льёте? А что за формасса?
Пользователь
Регистрация: 10.10.2005
Откуда: Kostroma

Сообщений: 518
В друзьях у: 1
Голосов: 131 / 4
как это без вакуума????
еще и на пятак давим аргоном после заливки.
И плавим в защитной среде.
