Развернуть ⇓

просто может он задерживает воздух и нет такой силы притяжения.

Серёгин,
вы не правильно задали вопрос и выводы сделали поспешные . Рессивер не виноват т.к. что с ним что без него насос слабый .  ставьте вакуометр  и проверьте рессивер он должен быть в пять раз больше стакана . Если в вашей системе вакуумного литья нех ватает создать минус хотя бы -0.94 атмосферы то у вас надо менять компрессор или искать утечку на эти все вопросы ответит вакуометр . И не в обиду вы не прочитали на форуме темы где это многократно и подробно уже обсуждали . Лично я сначала ознакомился с данными темами и собрал литейку  именно по ней мне не пришлось задавать вопросы .

granto,
народ вообще последнее время поиском не пользуется, думают что у них вопросы возникают впервые, и никто до них с этим не сталкивался...

absent,
Кто старое помянет тому и глаз вон

44serg,
оба!!!!!!!!

Нашел причину, спасибо за совет. Оказывается делал опоку самодельно и когда в автосервесе варили юбку металл повело и когда опоку ставлю в стакан пропускает на изгибе. отдал на завод чтобы сняли бой, буду ждать и все заново проверять.

купил вакуметр, присоединил, а он до -1 накачал за 20 сек, когда стравливал, мало воздуха было, в чем может проблема.

Серёгин,
а где здесь проблема? за 20 сек это хорошо .

Добрый вечер!  аппарат PROJET 1200, недавно приобрел его, но никак немогу подобрать нужную смесь для литья, немогли бы вы мне помочь, заранее большое спасибо

ripli18,

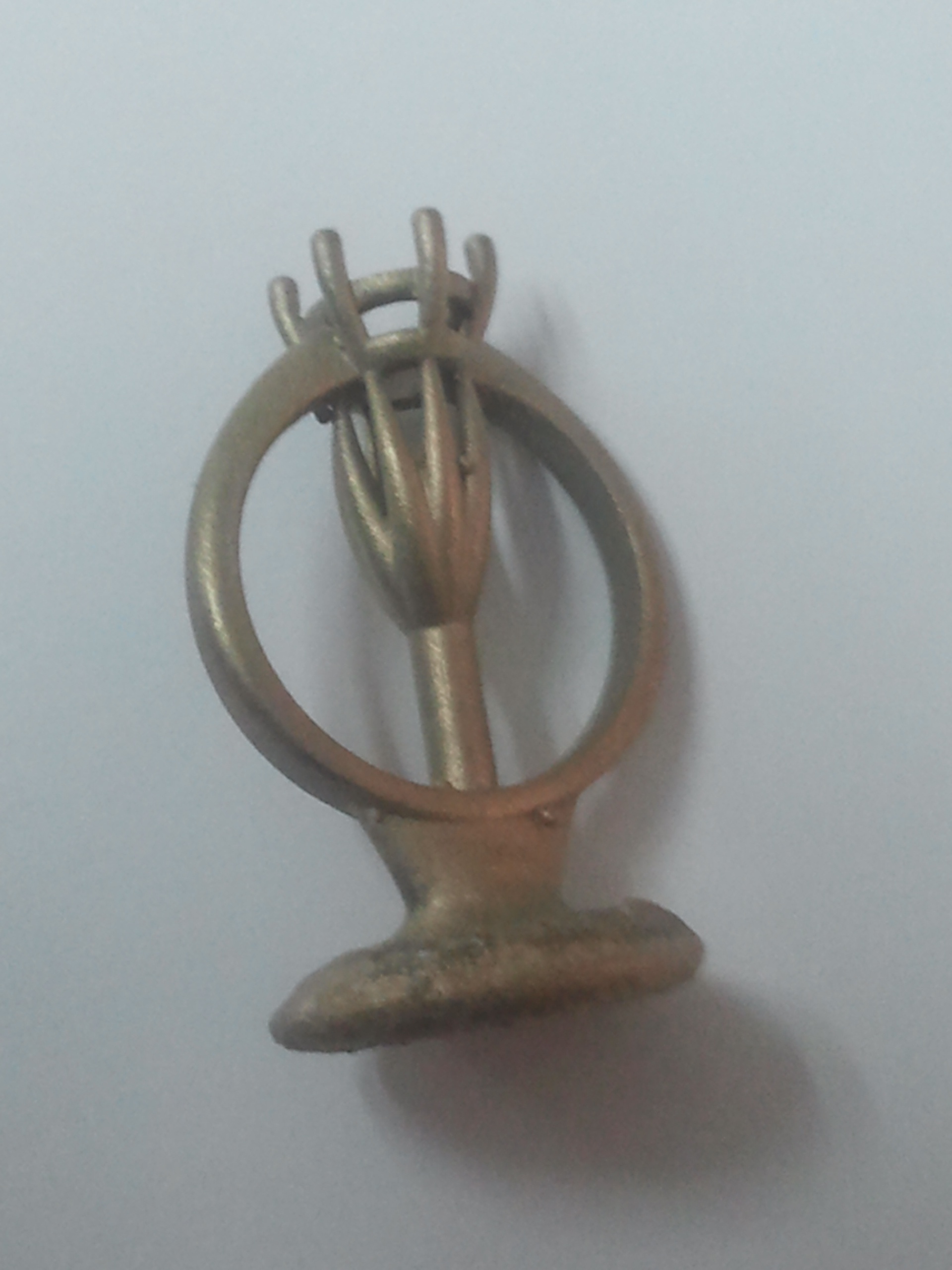

отливается  великолепно  4 часа

Здравствуйте! Зелёный полимер для projet 1200. Подскажите пожалуйста как его выжигать, всё перепробовал, литьё ужасное. Всё в дырах и как будто из чугуна низшего качества.

А что за формомасса?

Да очень интересно как отлить зеленый полимер, я со 3D принтер StarLight 3D отливал, отливается отлично.

у нас проблемы с литьем из 550 полимера начинаются когда поддон мутнеет.растет на таком поддоне еще нормально,а льется с браком.растишка DWS 028J

geotxgeo,                                                                                                                                                                     Всем здравствуйте.Я писал режим отливки полимера Visijet FTX GREEN и Visijet FTX Cast.В теме projet 1200 casting.Отливаеться очень даже хорошо.

Приветствую! Люди помогите пожалуйста с литьем фотополимера
B9R-1-Red и B9R-1-Gherry ,литье ужасное ,поры,облой ,наросты итд.Кто использует этот полимер?посоветуйте что да как? Мы используем разные режимы .льем в центробежке ,формомасса сатинг каст20.Растим в этом аппарате https://3-dprinting.ru/#!/3D-принтер-MCh-Midi/p/50646222/category=12830003

granto, Видимо это приличной елки касаемо? Я обычно лью по одной - две модели. (опока100х40 диаметр, т.е Маленькая). тоже фотополимер. Формомасса фосфатная. С ней тоже 116 град. в час или можно быстрее?

eddi,
Здравствуйте!
Хотел попросить у Вас помощи в вопросе литья полимера. у нас такая же машина как и у Вас. Работаем на ней пару лет. Массой пользуемся Plasticast. Полимер в основном используем 550-й. Пробовали и на 600-м.
В общем нашу проблему могу охарактеризовать так: качество литья очень не стабильно. Серебро получается лучше, золото - хуже. Литейная машина Induterm vc 400, елки пробовали и только с ростовыми восковками, и в перемешку с обычными инжекторными. Особой разницы при этом не видим.
Режим прокала с 25 до 150 (выходим за 2 часа) - выдержка 2 часа, далее  до 745 град в режиме на максимальной мощности - выдержка 4 часа - сброс на 580 град. Изделие получается пористое, поверхность вся усеяна мелкими раковинами и в некоторых местах похожа на "поролон". Дефект такой не постоянно, но довольно часто.
При обычном литье я бы шел по пути замены формомассы, такое ощущение, что она впитывается в поверхностный слой восковки (или просто от температурного режима прокала) и в дальнейшем так влияет на поверхность отливки (сыпется).
Пробовали разбить прокаленную елку и посмотреть внутрь "черепка". Там все чисто. С нашей точки зрения это означает, что полимер выгорел хорошо.
Пробовали даже пропитывать восковки специальной жидкостью (Брали в Сапфире). Эффект от нее есть, но тоже не панацея к сожалению.
В общем как-то так...
Будем признательны за любую подсказку в этом вопросе!!!
С ув. Максим.

Максим Светличный,
Здравствуйте.  Попробуйте поднять температуру прокалки до 800.

Полимер EPIC, формасса satin cast 20.
