Водоструйная размывочная кабина для опок своими руками
Пользователь
Регистрация: 24.02.2009
Откуда: Москва

Сообщений: 419
В друзьях у: 7
Голосов: 101 / 17
Задались вопросом изготовления водоструйной размывочной кабины.

Сразу озвучу вопросы:
- Есть ли у кого на примете кабины, получше чем те, что представлены в продаже, в известных всем нам торговых фирмах ювелирным оборудованием на Российском рынке?
- Может быть у Вас есть изготовленная своими руками кабина? Какая она.... поделитесь (фото)!


Купить проблемы нет, только вот из опыта работы, еще не одну не встретил чтоб удовлетворяла на все 100%.
У всех у них одни и те же проблемы:
1. Это самая заметная. Неудобное расположение рук! Очень неудобно работать.



2. Крепление перчаток. Чтоб их натянуть, надо изловчиться. Вдобавок ко всему, если они затянуты на хомуты... то рвутся достаточно быстро. И уж тем более, если натягиваются изнутри кабины.



3. АВД - если он китайский и литейщик "МУКОМОЛ", то проживет такой аппарат не долго.



4. Свет - его мало. Хотелось бы больше.

5. Герметичность кабины. По крышке, стекает вода на внешнюю сторону кабины и стоишь весь "уделанный".
В добавок ко всему, из-за не герметичности может перегореть свет.



6. Ну и на последок, самое страшное фото, касающееся слива отработанной воды, содержащей формомассу, в канализацию.
Кто как это реализовал, чтоб не устроить засор?
Это самое жесткое решение, увиденное мною когда либо  :)



В данный момент, мы себе поставили задачу сделать кабину самостоятельно, потому как "Ну нет того чтобы хотелось!"

Поделитесь своими решениями всего выше перечисленного!
Или может быть Вы уже сделали кабину, которая исключает все эти моменты?
Развернуть ⇓
Изменено: fiodorov - 01.08.2013 00:33:43
Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1571
В друзьях у: 15
Голосов: 479 / 5
Удалось присобачить полиэтиленовую бочку к подставке.
Для этого пришлось перевернуть её вверх тормашками и зацепить за мощный фланец... но на общей жёсткости конструкции это сказалось только в лучшую сторону... Сливные - заливные крышечки на резьбе с кольцевыми силиконовыми прокладками. Можно залить герметиком. Не протекут.



Четырёх креплений вполне хватило, чтобы держась за бочку, уверенно поднять её вместе с металлической подставкой.
Изменено: Kosmopolitus - 13.08.2013 01:40:42
Feci quod potui faciant meliora potentes
Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1571
В друзьях у: 15
Голосов: 479 / 5

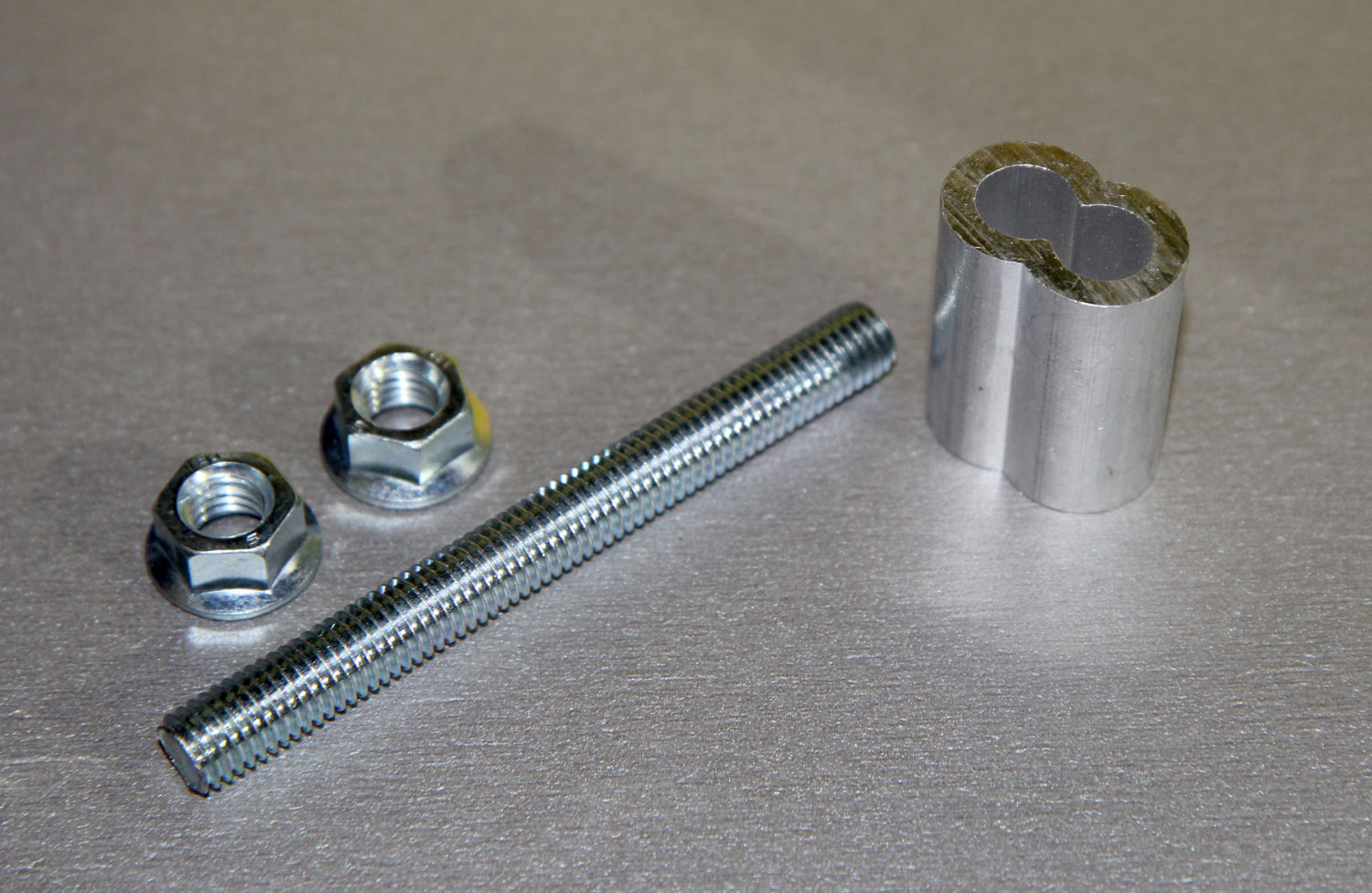

В качестве креплений подошла шпилька с двумя гайками на М10, и какая то алюминиевая хрень для обжимания проводов, которую немножко доработал болгаркой. Очень прочное всё, вряд ли развалится...

Изменено: Kosmopolitus - 13.08.2013 01:41:38
Feci quod potui faciant meliora potentes
Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1571
В друзьях у: 15
Голосов: 479 / 5

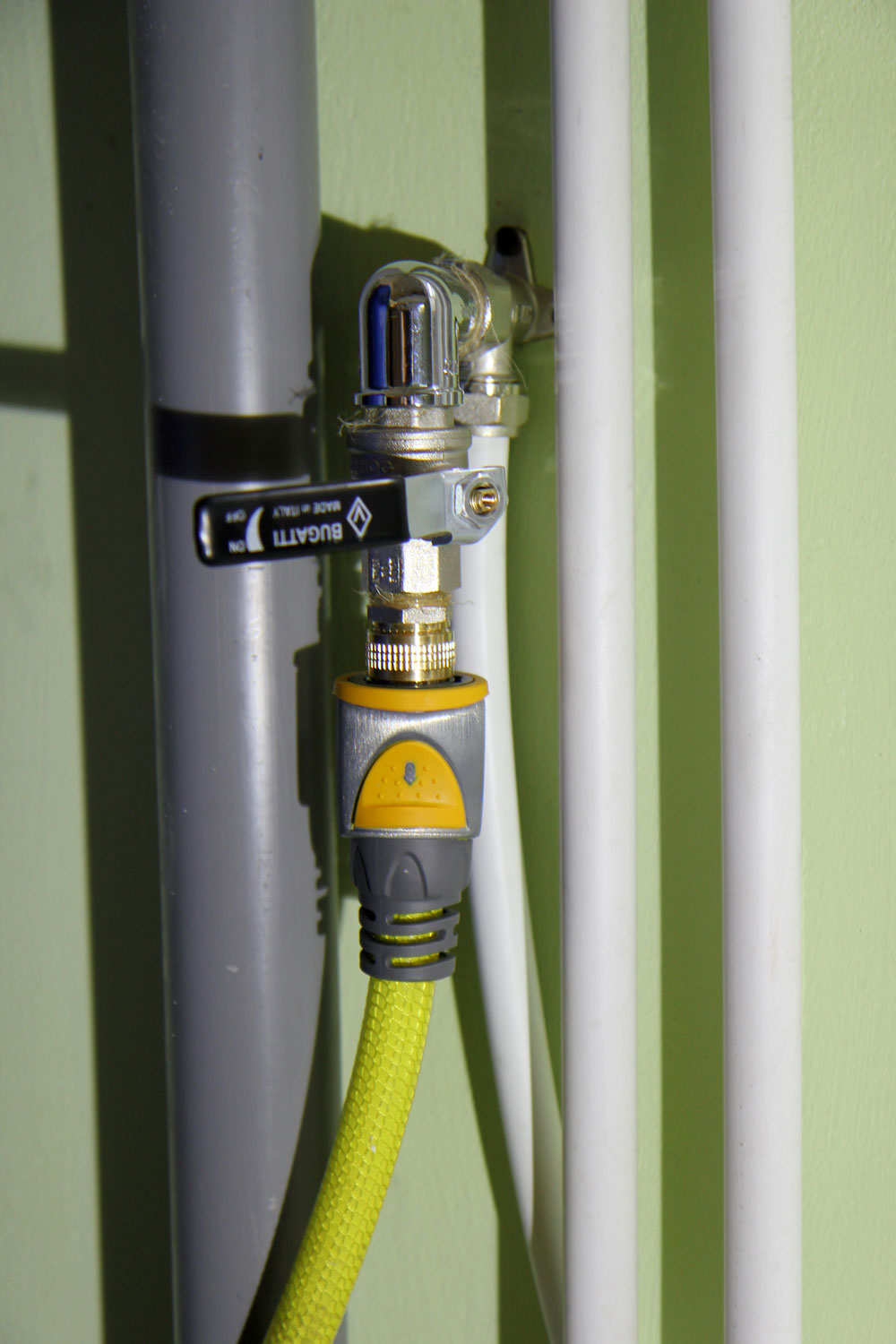

Пока камера не готова, сделал ввод от водопровода. Кран прямо под рукой. Быстросъёмные садовые фитинги очень удобны, и ни капельки не текут...

Изменено: Kosmopolitus - 14.08.2013 01:01:41
Feci quod potui faciant meliora potentes
Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1571
В друзьях у: 15
Голосов: 479 / 5

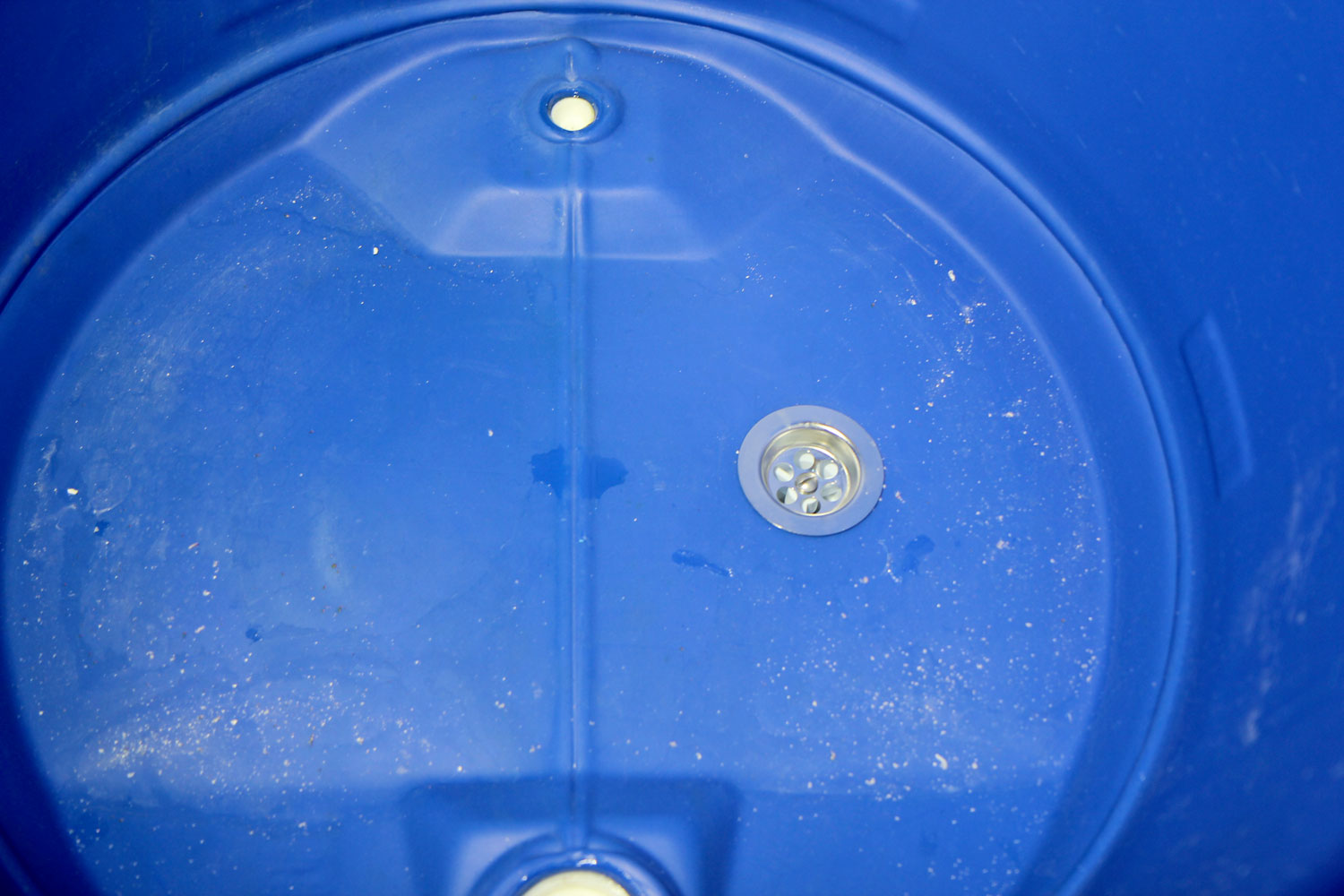

Пробки и заглушки залил герметиком. Внизу пока врезал простой сифон. Позже посмотрим, как оно будет работать. А пока, пробные испытания показали хорошую герметичность...



Места внизу вагон. Бочка большая зараза...   :biggrin2:
Feci quod potui faciant meliora potentes
Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1571
В друзьях у: 15
Голосов: 479 / 5
Наконец то, прорубил дырки для рук. Из алюминиевого уголка по форме бочки согнул кольца и вставил в дырки. Несколько винтиков и герметик дополняют картину...



Сверху не простая дырка, а замок для крепления трубки.
Feci quod potui faciant meliora potentes
Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1571
В друзьях у: 15
Голосов: 479 / 5

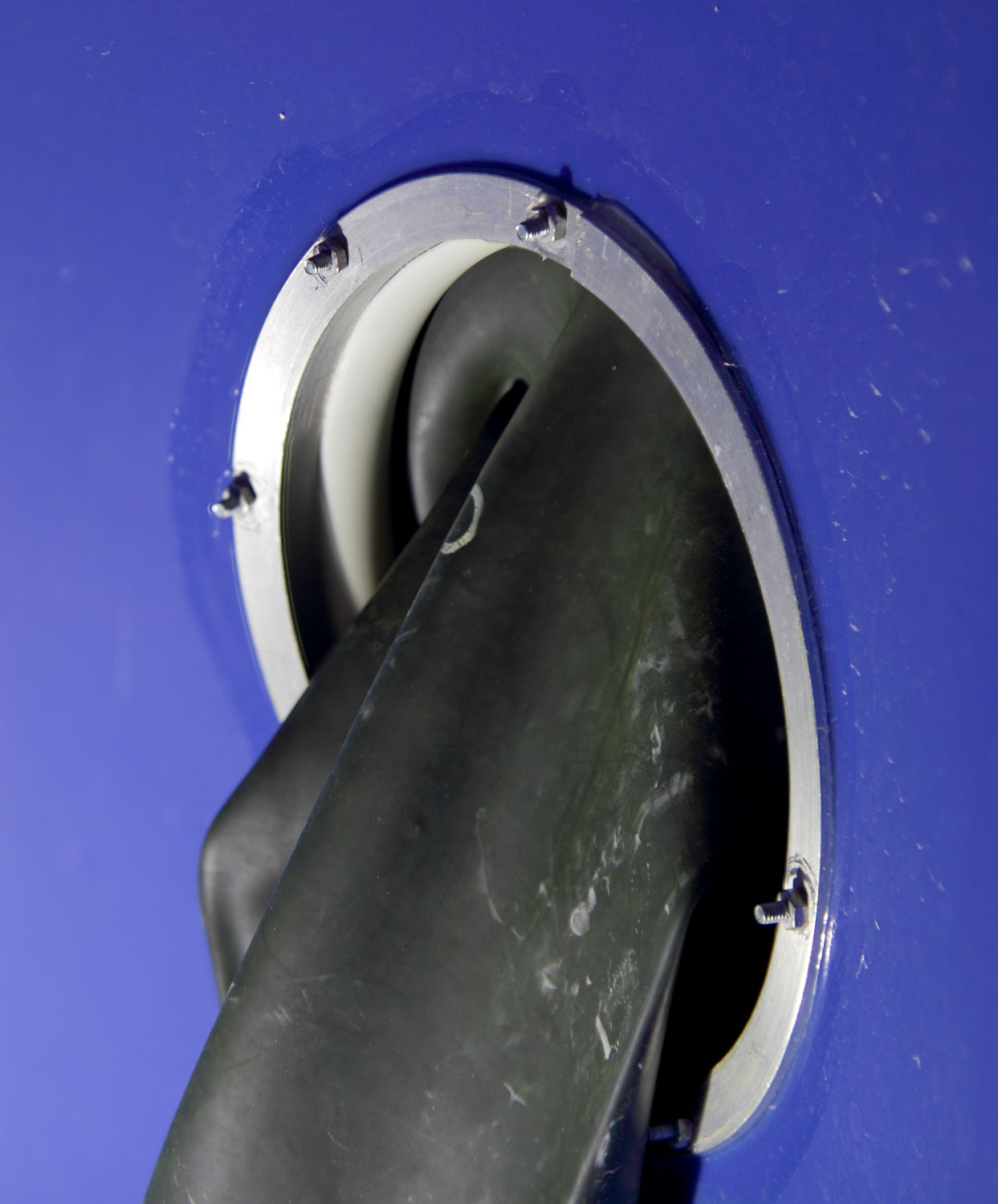

В принципе, можно было оставить и так. Перчатки крепить хомутами. Но появилась идея сделать конструкцию без хомутов. Взял обычную пол дюймовую металло-пластиковую трубу. Не доходя до краёв по 1 см, фрезой прорезал продольный паз. Заранее сделанный замок не даёт расходиться концам трубки.



Держится крепко, но хочется добавить ещё пару замков по периметру...
Feci quod potui faciant meliora potentes
Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1571
В друзьях у: 15
Голосов: 479 / 5

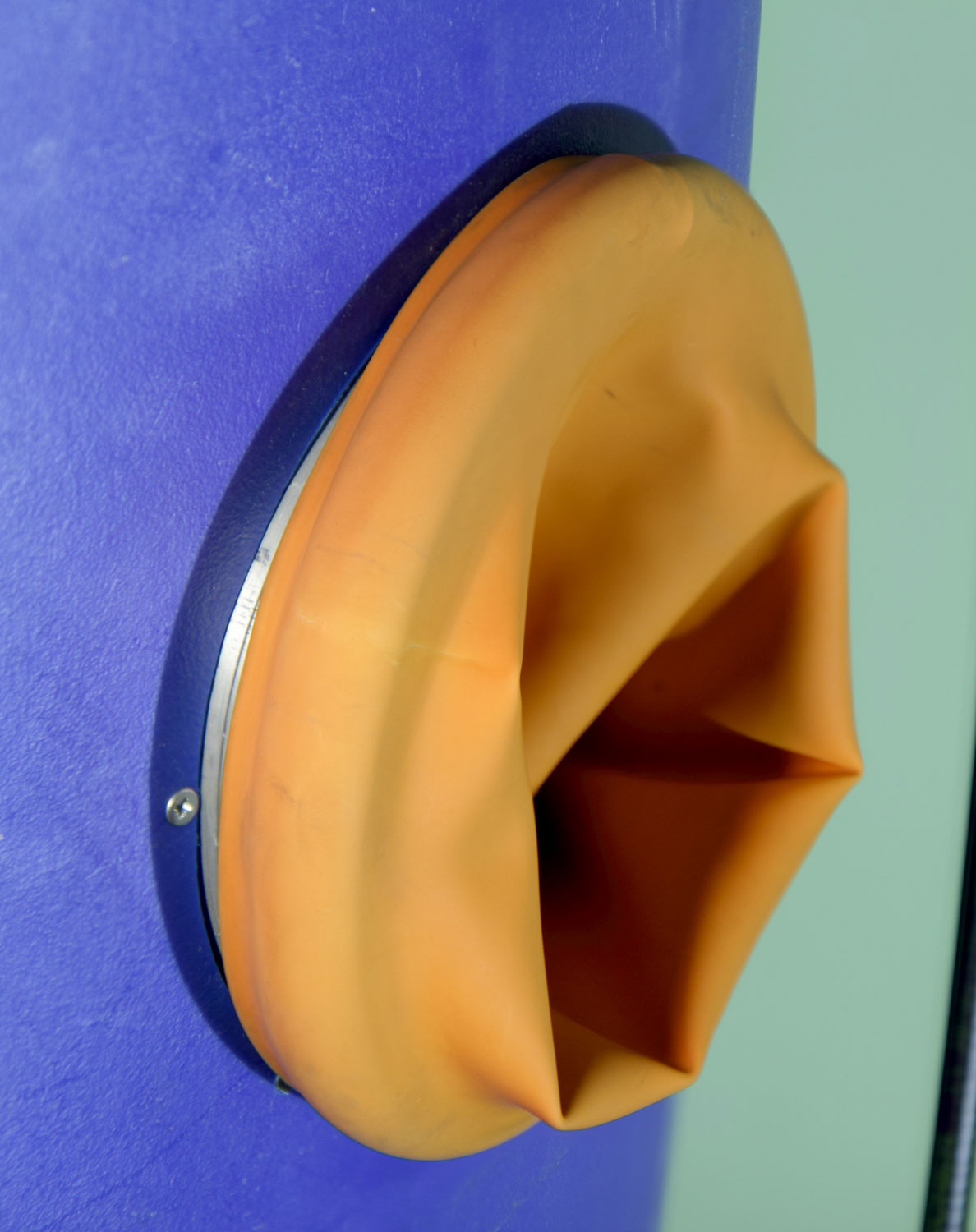

Перчатка имеет с торца толстый валик, поэтому надевается с усилием.
Сдёрнуть случайно не реально. Трубка держится намертво.
Рукам комфортно. Ляжки не натрёшь... :brows:





Только сейчас заметил, что пропустил пару винтиков... :biggrin2:
Feci quod potui faciant meliora potentes
Пользователь
Регистрация: 11.11.2006
Откуда: Екатеринбург

Сообщений: 538
В друзьях у: 1
Голосов: 60 / 2
Мы перестали крепить перчатки к кабине. Оставили кусок старых перчаток в качестве клапана от воды. Просто одел перчатки и залез в водоструйку. Нам показалось, что так удобней.
Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1571
В друзьях у: 15
Голосов: 479 / 5
Володя
А что, как вариант. Манжеты должны неплохо держать воду.
И нет ограничений по длине перчаток... :biggrin2:
Feci quod potui faciant meliora potentes
Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1571
В друзьях у: 15
Голосов: 479 / 5

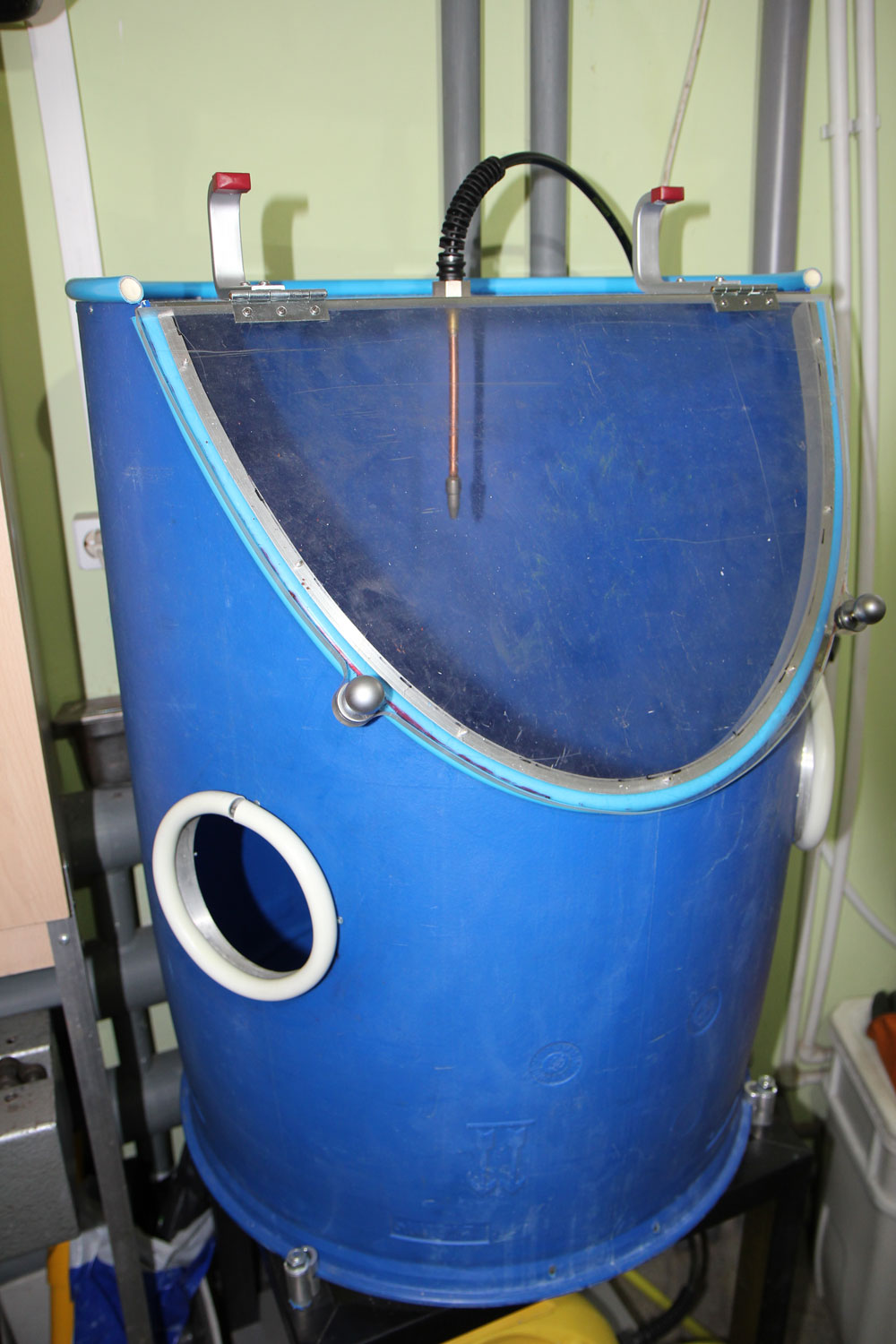

Ну вот, основные пожелания удалось выполнить.

Feci quod potui faciant meliora potentes
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3273
В друзьях у: 7
Голосов: 140 / 27
Kosmopolitus,  вдохновил!!! thumbup2
Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1571
В друзьях у: 15
Голосов: 479 / 5
огреС

В первую очередь для себя стараемся. Ну и другим помогаем, таким незамысловатым образом.  :biggrin2:

Чуть позже выложу детали с комментариями.
Изменено: Kosmopolitus - 19.08.2013 00:37:52
Feci quod potui faciant meliora potentes
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3273
В друзьях у: 7
Голосов: 140 / 27
Цитата
Ну и другим помогаем, таким незамысловатым образом.  :biggrin2:
я конечно не люблю повторять и слизывать, но вот задача - у меня под забором валяется точно такой же бочонок)))
Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1571
В друзьях у: 15
Голосов: 479 / 5
огреС
Ну тогда, наверное, будут интересны некоторые размеры. :brows:
Feci quod potui faciant meliora potentes
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3273
В друзьях у: 7
Голосов: 140 / 27
Цитата
огреС
Ну тогда, наверное, будут интересны некоторые размеры.  :brows:
по мне, так и этой наглядности достаточно  :trubka:
схема с данной тарой - проще и практичнее некуда.
п.с. да! есть вопрос: какое планируется управление - клапан или эл. включатель?
Изменено: огреС - 19.08.2013 02:51:26
Пользователь
Регистрация: 24.02.2009
Откуда: Москва

Сообщений: 419
В друзьях у: 7
Голосов: 101 / 17

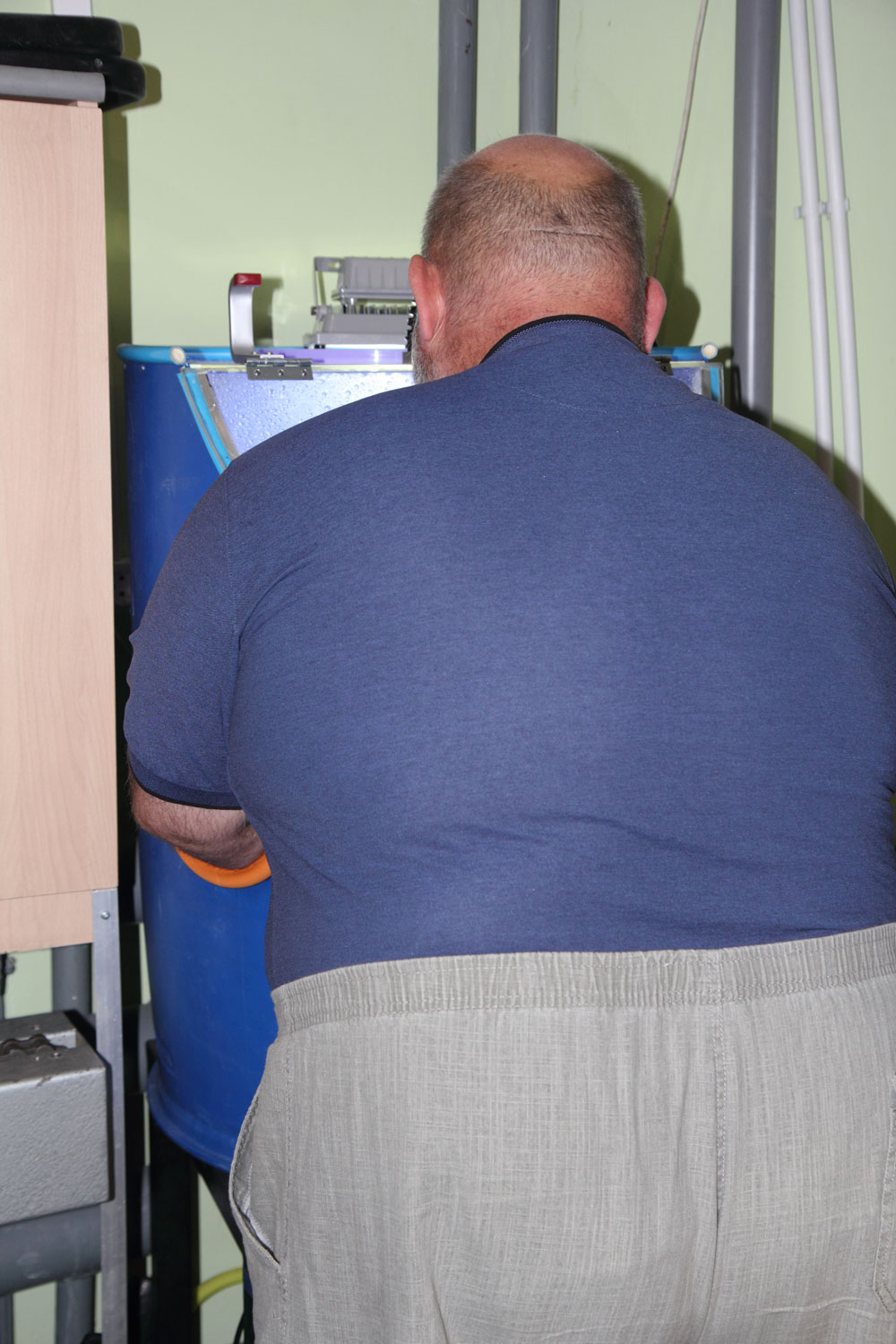

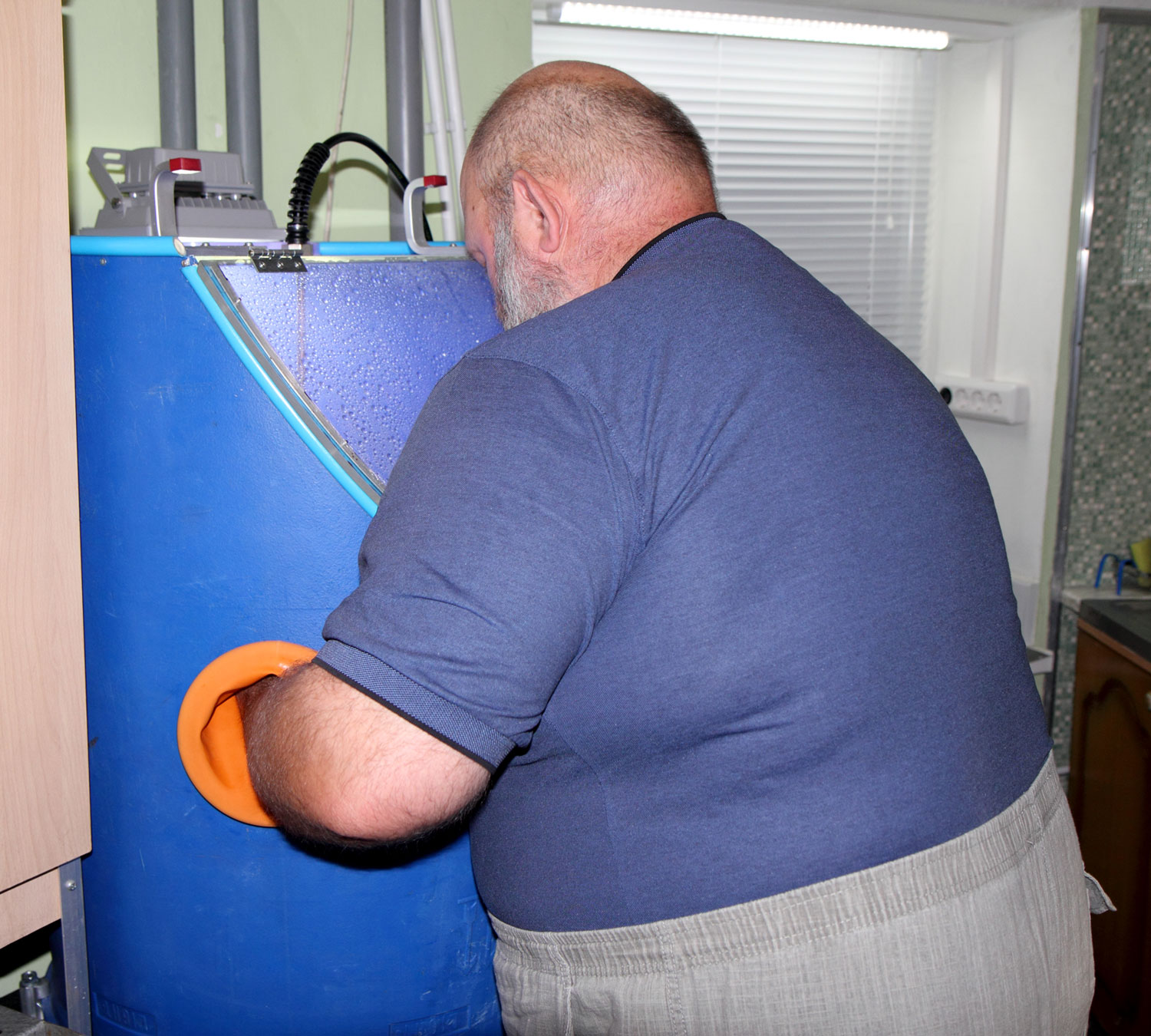

Ну что... можно сказать, кабина прошла испытания!
Бочка оказалась по размеру.
Чуть меньше и было бы уже тесно.  :brows:



Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5836
В друзьях у: 17
Голосов: 908 / 24
Цитата
Ну что... можно сказать, кабина прошла испытания!
Какие впечатления от использования данного девайса? Хотелось бы услышать как положительные так и отрицательные отзывы.
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3273
В друзьях у: 7
Голосов: 140 / 27
Цитата
Бочка оказалась по размеру.
так она у вас на 100 литров что ли?)
Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1571
В друзьях у: 15
Голосов: 479 / 5

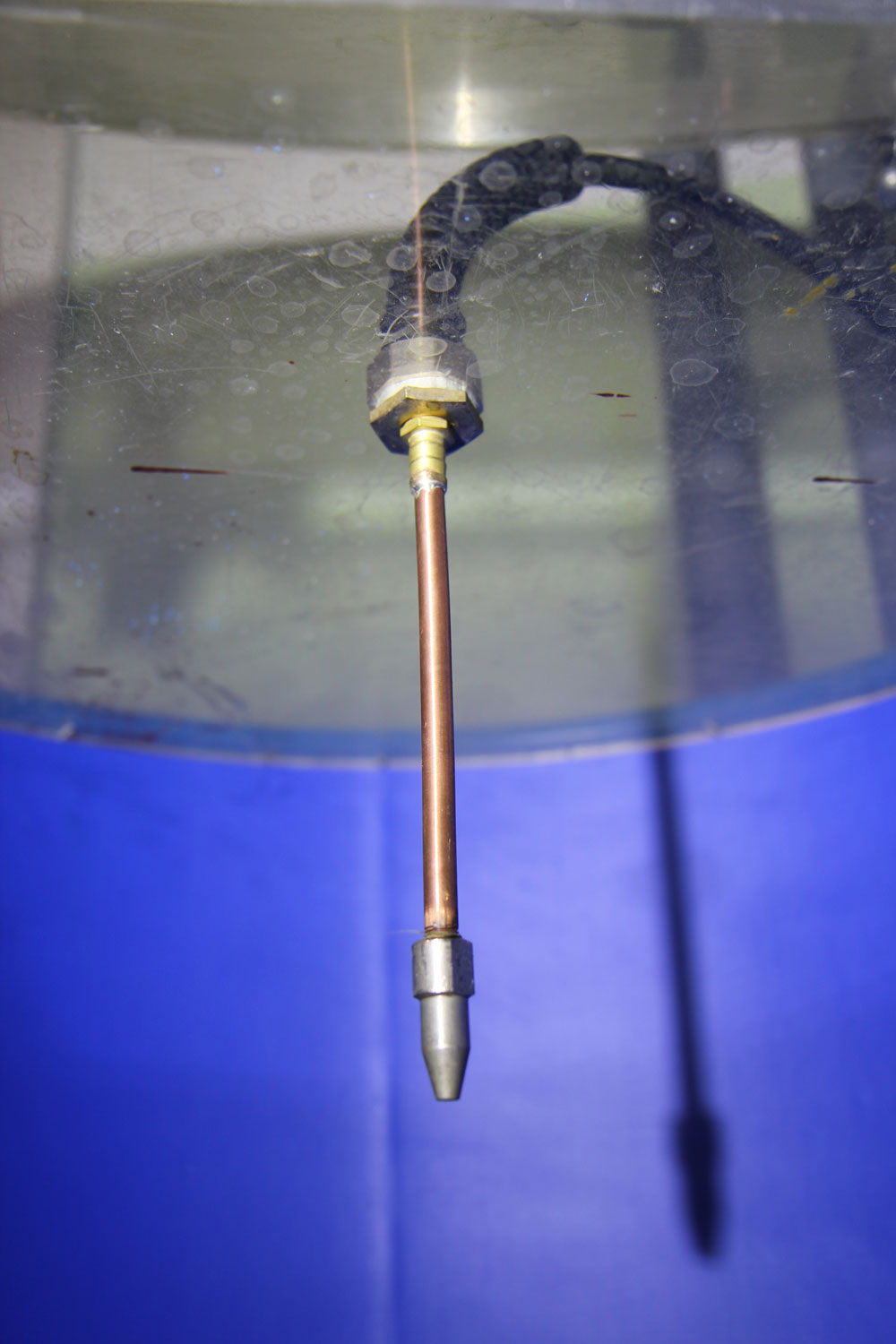

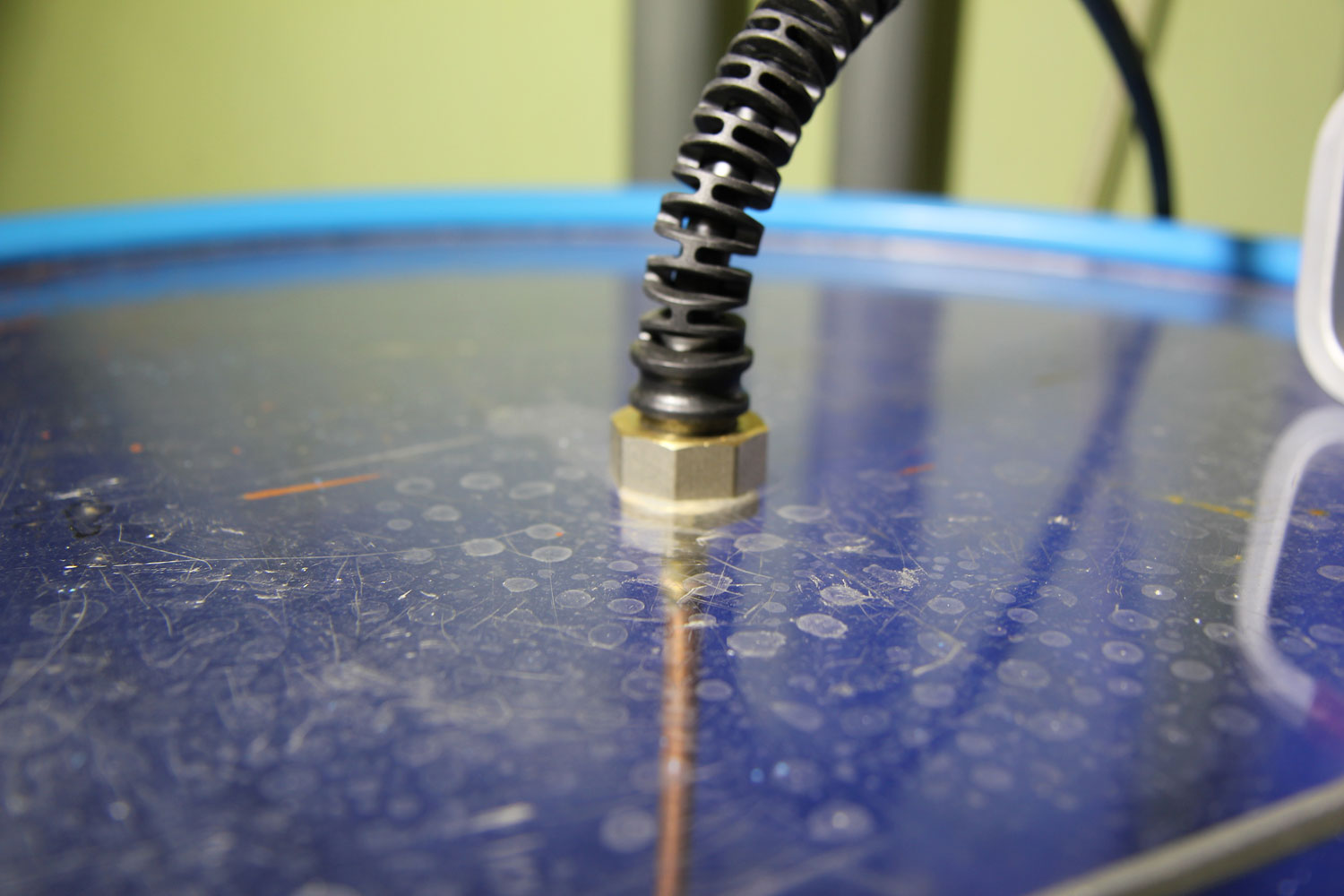

Первые впечатления только положительные. Как и предполагалось, АВД не захотел работать с диаметром сопла в 0.8 мм. пришлось увеличить до комфортных 1.5мм. Трубка обычная медь. Наконечник взял от газосварочной горелки. Переходник собрал из трёх подходящих сантехнических фитингов.



Feci quod potui faciant meliora potentes
Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1571
В друзьях у: 15
Голосов: 479 / 5
огреС

Ну если бы была на 100. А так на все 200.:brows:
Feci quod potui faciant meliora potentes
