Э-м-м-м. А если поточнее выточить тулхолдер? Мой дешманский принтер позволяет сделать зазор в пределах 0,05мм. Думаю толковому токарю это тоже под силу.

Да такую мелочь и ручным можно.

SWB., 0.6 милиметра камни🤭где вы их находите и где вы их берете и куда крепите,я за 26 лет ювелирной практики таких не видел и никто крепить не предлагал,на выствке один раз видел камень 0.5 мм огранённый в 57 граней,так это был такой эксклюзив что посмотреть на него надо было в очереди постоять.И много вы таких камней эксклюзивных покрепили?Не верю😉

Vol demar,  я пробовал закрепку 1,0, поэтому переработал свой наконечник и убрал полностью люфт на резце. На металлическом форуме есть тема "Закрепка камней в ювелирных изделиях". На ней Сергей Жуков из Израиля показал закрепку 0,6мм брюликов в нержавейку. Мне понравилось его хобби, закрепка в нержавейку, хочу попробовать.
По поводу укорочения резцедержателя (увеличение люфта) я могу добавить ещё обоснованного негатива по этому поводу. Вы не внимательно относитесь к этому как конструктор, но это моё мнение, а решение Ваше.

SWB.,
Крепил камни в нержавейку, то еще "развлечение и хоби", по понятным причинам она более прочная, но в какой то момент просто срывается и ты попадаешь в камень с усилием хорошего молотка, потому что на малом усилии ты хрен его закрепишь. Клиент был постоянный, слава богу были фианиты 1.25 высыпал его и следующий вставляй. Чисто на спор закрепить можно но вот как элемент постоянной работы думаю это не перспективно.

SWB.,
Я ж не против,делайте длинные,это ваше право,и люфт на кончике резца это теория в фантазиях,поверье ,когда резец прижат и готов резать,любой люфт,даже 1 мм не имеет никакого значения,уже проверено и все зависит от умения мастера как его укротить.А вот если резец крутится влево или вправо и нет достаточной осевой фиксации,здесь могут быть проблемы.Это из личного опыта.

Vol demar,
длинна грс тулхолдера из за особености конструкцие самой ручки у них пружина отводит боек назад

Руссич Незнаев, с удовольствием поставлю Вам +

Почему не 10, не 15, не 20?
Потому что, это просто 3/4 дюйма. Вот и всё. Каждый конструктор делает так как считает нужным, и не важно что у него в голове, сопромат, экономия материала или просто инженерные тараканы.
А наконечник для GRS, кстати, можно легко сделать под туллхолдеры Володи. К сожалению их в природе не так много, по этому особого смысла в такой переделке нет.

Дядя Вова, ставь мне с удовольствием + и наточи пару мильярдов держателей.

💪✊Олег,без проблем😄✌️

Olaf,  укорачивая резцедержатель, помимо экономии металла, ещё сокращается время замены его в наконечнике (так как он короче) что увеличивает производительность труда.
Vol demar,  я не занимаюсь изготовлением пневмоштихилей. Я разработал и изготовил лично для себя, на базе работ Вальтмана, пневмоштихель который полностью меня устраивает по всем параметрам.
А по укорачиванию резцедержателя, помимо увеличения поперечного люфта резца, рассмотрите его с позиции рычага (ходовая посадка одно плечо и остальная часть резцедержателя с резцом второе) и сделайте вывод.
Я Вас не критикую, а обращаю ваше внимание на некоторые моменты, а вывод делать Вам.

Это ж как часто надо штихель менять чтоб длинна тулхолдера на производительности сказалась.

SWB., Из всех ваших постов,я сделал вывод что вы больше теоретический исследователь пневмоштихеля,но ни как не практический, поднимаете вопросы которые совершенно не стоят выеденого яйца, если ващи зазоры посадок держателя соблюдены в пределах плюс минус милиметр и токарные работы выполнены на станках без лимбов ,я вас поздравляю, у вас еще очень хорошо получилось. Удачи Вам!!!🤝

Добрый день!Приветствую сообщество граверов.Пневмоштихель, о котором пишет Эдуард сделал я. Я уже достаточно взрослый человек,и привык отвечать за свои действия.И мне совсем не понятно почему,или по каким причинам Эдуард не обратился, непосредственно ко мне. А  мучился с   настройкой пневмоштихеля не понимая как это должно работать.Контакты  телефон и вацап мой у него был.Я не куда не прятался.И с радостью обьяснил как этот инструмент настраивать .И если бы у него не получилось, я помненял  бы на другой или вернул деньги .На форуме присутствуют люди которые производят,они меня поймут если инструмент такой негодный как пишет Эдуард ,то как он мог чудесным образом заработать, и вообще не надо не чего улучшать лучше с начала проконсультироваться  у производителя.

В продолжение ,предидущего поста.Всем кто интересовался моим изделием,я предлогал переработанные  рабочии эскизы по которым я делал  пневмоштихель на постоянном воздухе.В процессе изготовления кинематика была незначительно изменена, стал лучше стартовать без зависаний.Вообще хотелось сделать не дорогой доступный инструмент себе и друзьям ювелирам.С самого начала, было понятно что в этом проекте, угрозы разбоготеть нет.По этому если кому интересно могу скинуть на вацап в виде фоток совершенно бесплатно все рабочии эскизы(чертежами их назвать сложно).Только хочу сразу предупредить изготовить если у вас  знакомый токарь качественно врятли получится, хорошо  бы инструментальный цех.

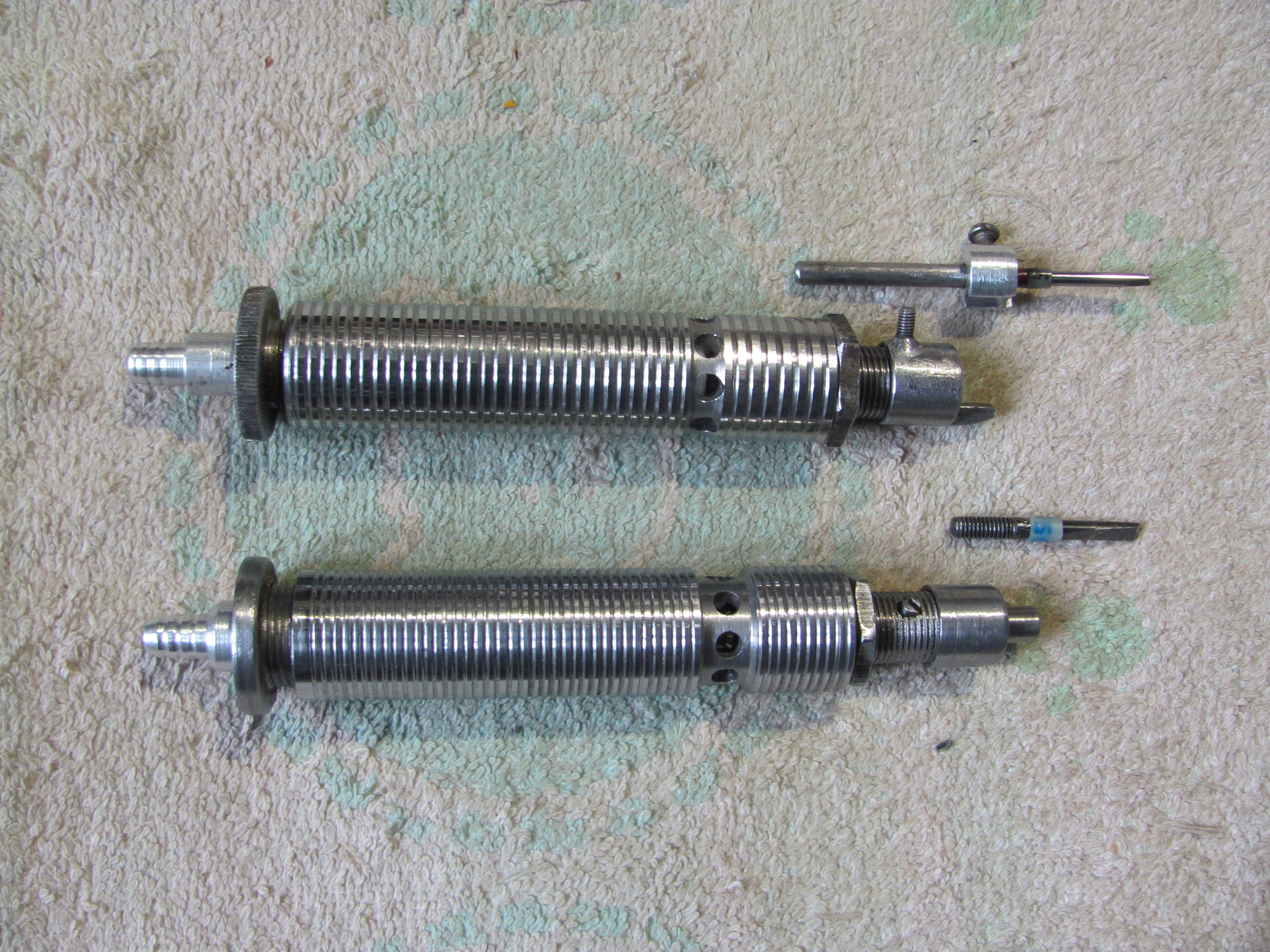

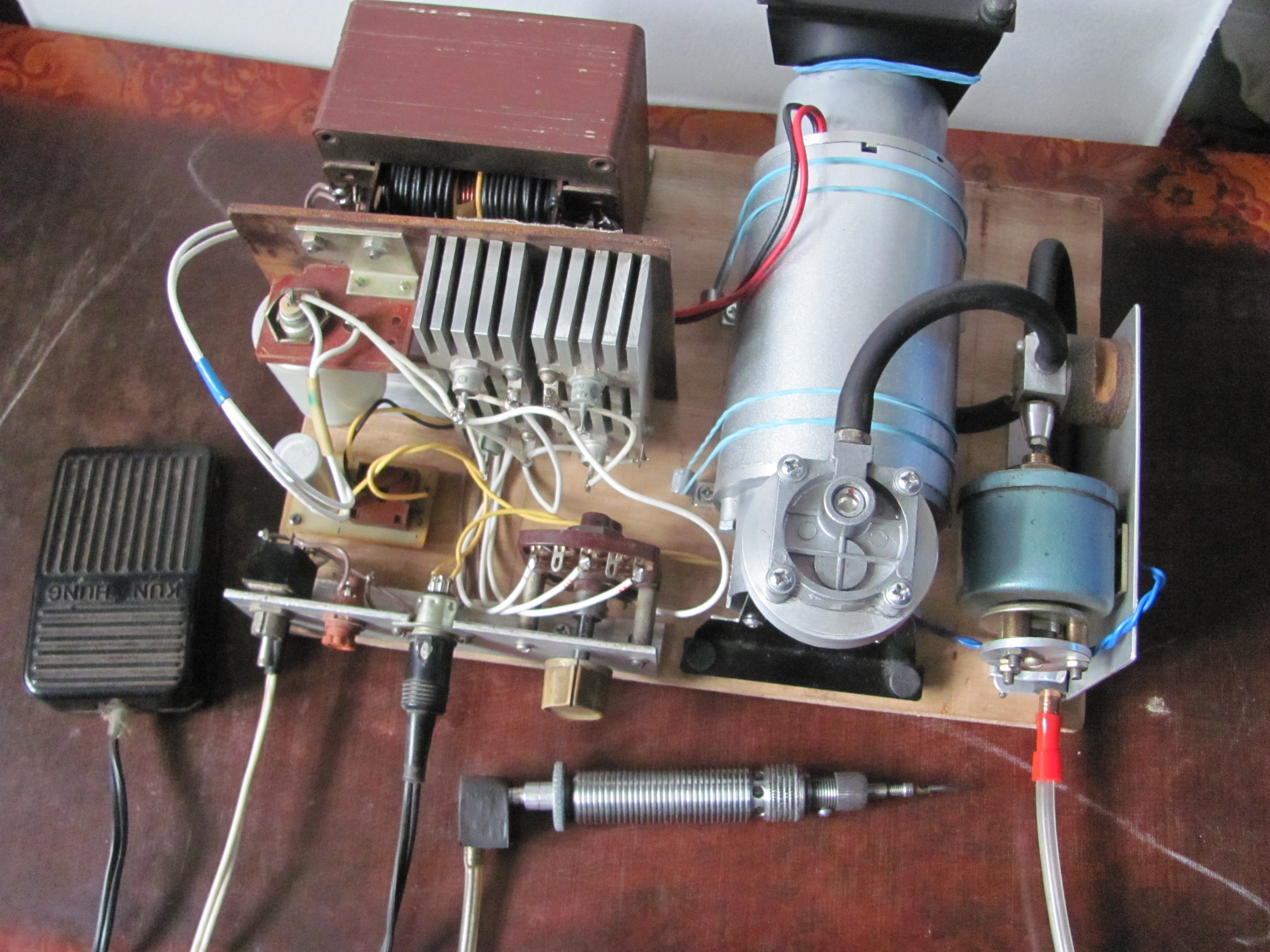

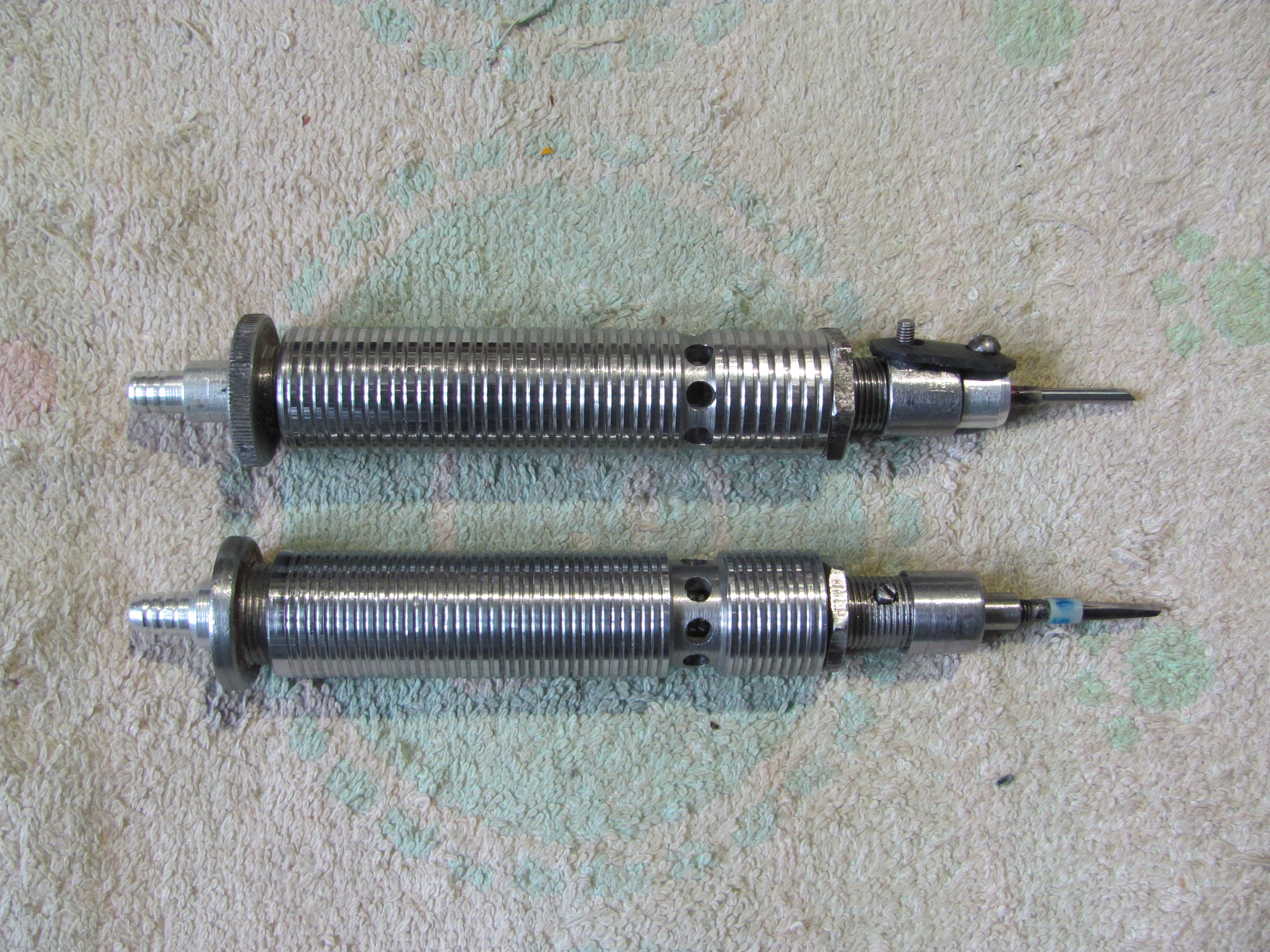

Вариант пневмоштихеля на двойном автомобильном компрессоре и наконечники к нему. Вариант "на все случаи".

Выглядит мощно! А покажите видосик с диапазоном работ которые можно выполнить.

Китайцы наконец-то посягнули и на Линдсея. Может уже давно и я пропустил. Но увидел сегодня.

Падонги. Добрались до Лучезарного.
Ничего  святого

Чёт долго они покусялись

Шо теперь будет
