кстати, с етими "пульсирующими воздухами"....к ним же тоже можно цеплять педальку с резким стопом и паразитный ресивер (может быть, с изменяемым объемом) для усмирения пульсаций

...я так думаю


гы-ы-ы-ыы
..................не снимая
ни лаптей, ни малахая

может быть, может и какойто электромагнитный клапан, типа ногу поднял цепь разомкулась и отверстие открылось возле моторчика и сброс давления и разряжения, и пусть крутит, думать надо, дорогой привод не нужен, нужен народный,  направление правильное подсказали , действительно чего тормозить, когда сдуть можно)))

точно надо сдутием обзадачиться ))) баллистические твердотопливные ракетки так же тормозят, как шашку гореть остановишь? а тама заглушки бабах))) вылетели и тпрррууу))) приехали , следующая остановка СШП)))

Пружинное видео видео пригодилось конечно, Спасибо.

http://www.youtube.com/watch?v=vlS8gTWQcGA&x-yt-ts=1421914688&x-yt-cl=84503534
А вот этот штихель от Voldemar хоть и мопедный но ВЕСЧЬ  Действительно конкурент gravermax. Очень понравился!

Володя у меня пара вопросов, объясни:
Зачем у педали 3 шланга?
Зачем нужно перекрытие сбросного отверстия на педали, если регулировочным винтом все это можно регулировать?

http://www.google.com/patents/US6508315
Ну в рисунках есть промежуточный элемент , так же в резинку  упирается

http://www.jportal.ru/forum/forum76/topic10867/message232722/#postform
Здесь фото подробней.

Судя по видео 2 на вход, один на выход. Один на вход идет через сбросной клапан, я так понимаю?

Гасанчик.по всей видимости у тебя совсем старый Air Graver Стива,но такой ж дорогущий,отбил хоть уже? а вот фотку показал,но всё спрятал ,самые мелкие нюансы,я то их знаю,мне не нужно,но есть но    Я ничего нового не придумал,какой смысл,Стив всё придумал уже,я только упростил ещё но функционально всё оставил на местах.

Gasan,
Гасан, а не взвешивал , сколько поршень весит и держатель? судя по всему он в 2 раза тяжелей поршня?

Попробовал сегодня, маленькую доработку, Гасан меня натолкнул на мысль, и вообще почитал еще форум, на миллиметре можно резать 26линий, можно и 30 но зачем? ? На линейке из нержи

Этот штихель хорош тем, что прост. Только не видно, как резцедержатель от поворотов в стороны фиксируется. Gasan,  не покажете?

Не )) просто Володя говорил что требования у клиента 14-15 линий на миллиметр)))думаю надо попробовать, но пришлось маненьку моденизацу сбацать, полезно оказалось))) теперь можно какие то микро линии резать)))
Микропаве))) павлины говоришь))) хе)))

Владимир такое ощущение как будто это вас задевает  Да я дал слово но не линдсею. У меня выгодный договор с одним человеком.  От меня требуется не раскрывать всех нюансов, а от него ...... ну ладно он и я знаем и хватит  Если я сказал я слово держать буду

Михаил Ш,
Во всяком случае в патентах, (там вроде все в открытую) паз типа не сквозного шпоночного и штифт с резьбой в корпусе, то есть когда винт вывернут тулхордер вынимается, а когда ввернут то гладким концом штифт входит в паз и не дает поворачиваться, но есть продольный ход,  а маленький сменный резцедержатель винтом с шестигранником, или про что то другое?

А от выворачивания этот штифт- винт, прикрыт регулировочным кольцом, кажись))

а если винт вывинтится, то кольцо заклинит

наверное

наблюдается какая-то несколько кокетливая таинственность....на фоне местной брутальности выглядит странно

Дык я и не мыслю , я же в прошлом механик глянул чертеж http://www.google.com/patents/US6508315
вижу  фиги на месте))) все понятно)) странно другое что при всей гениальности Михаил паз №25  и винт штифт №22 не видел???  хотя человек безусловно грамотный и наблюдательный, в отверстие ввернул , кольцо повернул, и усё))))

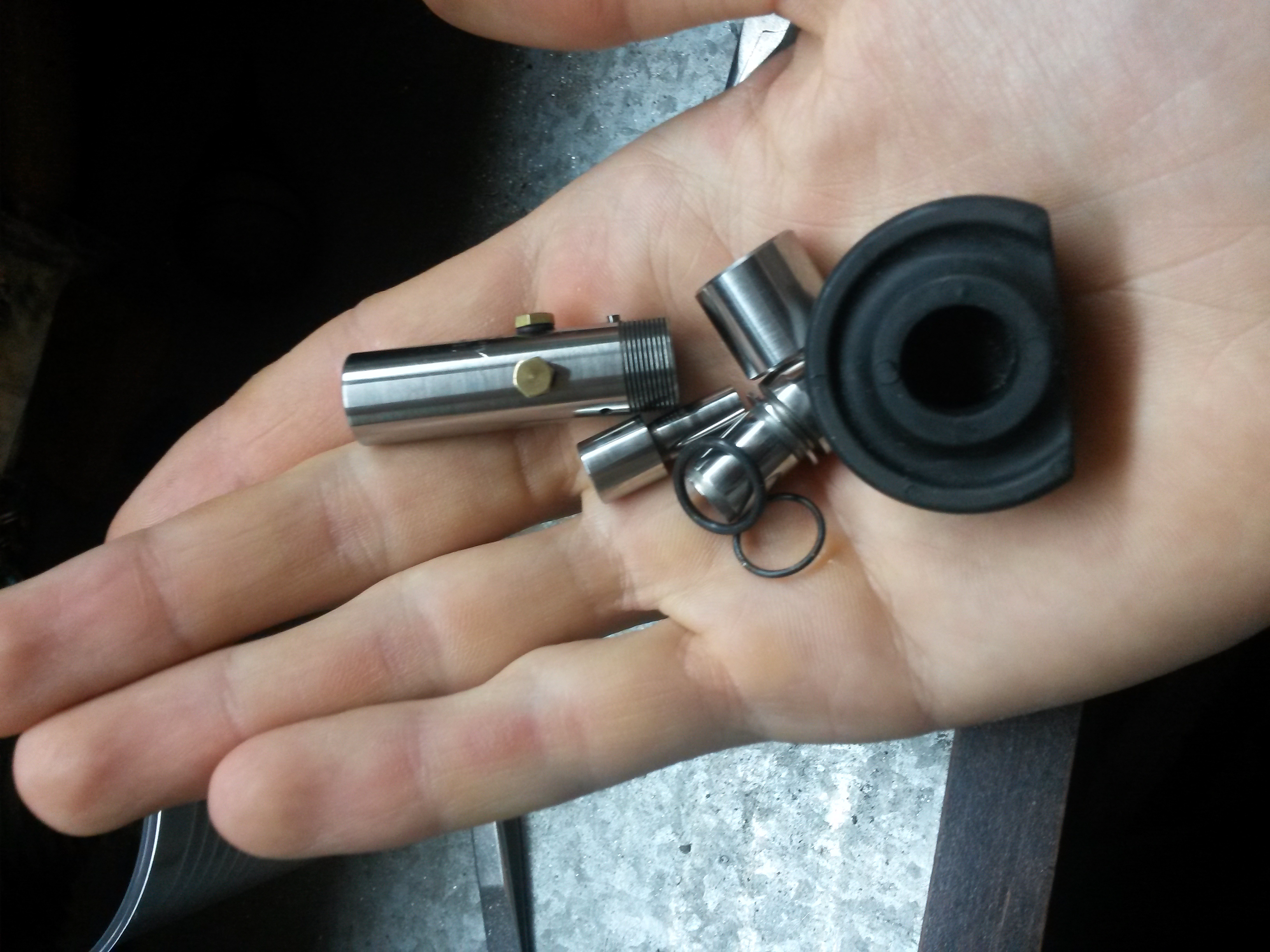

Ну Бог с ним с Линдснеем , я всё со своими ,, леденцами,, короче озаботил меня Гасан и случайно на глаза попало, Кашеверов писал , что в энсете  вроде как не то через резинку или пластик бьет, ну мне понятно свербит, (других забот у меня конечно нет)))) попробовал убрать молоточек и через кольцо резиновое поршень чтоб бил, прикольная фигня))) в сам держатель поршень не бьет, а бьет через резинку в корпус а через винт уже удар передается на резец, такая амплитуда кромки получается, глазом видно наверно с миллиметр видно раздвоение контура, ваще фигня))) потом взял сточил поршень (как на рисунке) так чтобы он чуть чуть не доставал до держалки, и такая класная штука получается, когда тонкие (очень) линии , то удар идет больше через резинку, а когда сильно колотит то резинку пробивает (как амортизатор на кочках)  и удар жесткий , но ,,не длинный,, резинка отпружинивает его обратно , из за резинки тише работать стал в два раза))
Но теперь я стал моторчик слышать)))
Теперь ручку понятно как делать , и моторчик буду переделывать под форедомовский моторчик , там более растянутый плавный старт с родной педалью, сейчас от швейной машинки  , она не такая чуткая.http://www.youtube.com/watch?v=YIzxjvyyogQ&feature=youtu.be

поршень 3.5гр, забыл написать)))
