► Электронный сварщик ИСКРА BK-0106 , Как пользоваться китайскими электронными сварщиками
Vangodlos
Пользователь
Регистрация: 16.10.2010
Откуда: Курск

Сообщений: 28
В друзьях у: 0
Голосов: 2 / 0
#1
0 / 0
Добавлено: 20.01.2012 16:12:36
Здравствуйте товарищи Ювелиры!

Недавно приобрел китайский "Электронный сварщик ИСКРА BK-0106".
Как им пользоваться, в принципе, понятно. Заваривает хорошо все цветные металлы и даже тонкую стальную проволоку до 1,5 мм.  Но как и исходя из чего выставлять параметры сварки не ясно. Все методом тыка! Инструкции к нему нет ни печатной, ни в сети (по крайней мере я не нашел). Может быть, кто-то сталкивался с подобной моделью и подскажет какие параметры и где выставляются (таблица или формула).
Фото прилагаю.

Заранее спасибо!
Развернуть ⇓
Если знаешь "зачем", то преодолеешь любые "как"!
Offline
Профиль
Вверх
vovik007
Пользователь
Регистрация: 08.09.2013

Сообщений: 4
В друзьях у: 0
Голосов: 0 / 0
#401
0 / 0
Добавлено: 28.01.2017 21:36:25
Уважаемые коллеги, недавно приобрёл такую сварку,( два дня тому). Начал экспериментировать вроде разобрался.... Но тут случайно заметил что при контакте пинцета к электроду прошёл разряд, педаль нетрогал,. Варить не перестала, вот только на максимальной мощности , как не кручу регуляторами - не работают , и при контакте электродов искрит, даже при отключеной педали...Может кто посоветует где искать причину так как в электронике полный 0....

С уважением
Изменено: vovik007 - 28.01.2017 21:55:06
Offline
Профиль
Вверх
Optik
Пользователь
Регистрация: 21.05.2016

Сообщений: 472
В друзьях у: 4
Голосов: 134 / 0
#402
0 / 0
Добавлено: 28.01.2017 22:30:21
Цитата

Уважаемые коллеги, недавно приобрёл такую сварку,( два дня тому). Начал экспериментировать вроде разобрался.... Но тут случайно заметил что при контакте пинцета к электроду прошёл разряд, педаль нетрогал,. Варить не перестала, вот только на максимальной мощности , как не кручу регуляторами - не работают , и при контакте электродов искрит, даже при отключеной педали...Может кто посоветует где искать причину так как в электронике полный 0....

С уважением
Вполне возможно, что пробило резистор переменный или еще чего по хуже(в схеме данного аппарата не разбирался)...
К сожалению желание сэкономить очень часто приводит к обратному, особенно это актуально с китайскими творениями-лотерея однако, как повезет...  :lac:
P.S. Она еще частенько(китайская сварка) хозяина привлекает в качестве электрода wacko

Будьте осторожны, током бьет :crazy:
Изменено: Optik - 28.01.2017 22:34:06
Offline
Профиль
Вверх
Romariooo
Пользователь
Регистрация: 22.09.2010

Сообщений: 3053
В друзьях у: 12
Голосов: 154 / 24
#403
0 / 0
Добавлено: 29.01.2017 02:21:26
Цитата

Цитата
(vovik007 28.01.2017 21:36:25)
Уважаемые коллеги, недавно приобрёл такую сварку,( два дня тому). Начал экспериментировать вроде разобрался.... Но тут случайно заметил что при контакте пинцета к электроду прошёл разряд, педаль нетрогал,. Варить не перестала, вот только на максимальной мощности , как не кручу регуляторами - не работают , и при контакте электродов искрит, даже при отключеной педали...Может кто посоветует где искать причину так как в электронике полный 0....

С уважением
Вполне возможно, что пробило резистор переменный или еще чего по хуже(в схеме данного аппарата не разбирался)...
К сожалению желание сэкономить очень часто приводит к обратному, особенно это актуально с китайскими творениями-лотерея однако, как повезет...
P.S. Она еще частенько(китайская сварка) хозяина привлекает в качестве электрода

Будьте осторожны, током бьет
Частенько... по запарке тронешь педаль!... и по полруки не своя!
Offline
Профиль
Вверх
Optik
Пользователь
Регистрация: 21.05.2016

Сообщений: 472
В друзьях у: 4
Голосов: 134 / 0
#404
0 / 0
Добавлено: 29.01.2017 14:33:27
Цитата

Цитата
(Optik 28.01.2017 22:30:21)
Цитата
(vovik007 28.01.2017 21:36:25)
Уважаемые коллеги, недавно приобрёл такую сварку,( два дня тому). Начал экспериментировать вроде разобрался.... Но тут случайно заметил что при контакте пинцета к электроду прошёл разряд, педаль нетрогал,. Варить не перестала, вот только на максимальной мощности , как не кручу регуляторами - не работают , и при контакте электродов искрит, даже при отключеной педали...Может кто посоветует где искать причину так как в электронике полный 0....

С уважением
Вполне возможно, что пробило резистор переменный или еще чего по хуже(в схеме данного аппарата не разбирался)...
К сожалению желание сэкономить очень часто приводит к обратному, особенно это актуально с китайскими творениями-лотерея однако, как повезет...
P.S. Она еще частенько(китайская сварка) хозяина привлекает в качестве электрода

Будьте осторожны, током бьет
Частенько... по запарке тронешь педаль!... и по полруки не своя!
Менеджер клиенту с укоризной :bash: :"Не гонялся бы ты родной за дешевизной!"!!! :brows:
Offline
Профиль
Вверх
Romariooo
Пользователь
Регистрация: 22.09.2010

Сообщений: 3053
В друзьях у: 12
Голосов: 154 / 24
#405
0 / 0
Добавлено: 29.01.2017 15:06:06
Цитата

Цитата
(Romariooo 29.01.2017 02:21:26)
Цитата
(Optik 28.01.2017 22:30:21)
Цитата
(vovik007 28.01.2017 21:36:25)
Уважаемые коллеги, недавно приобрёл такую сварку,( два дня тому). Начал экспериментировать вроде разобрался.... Но тут случайно заметил что при контакте пинцета к электроду прошёл разряд, педаль нетрогал,. Варить не перестала, вот только на максимальной мощности , как не кручу регуляторами - не работают , и при контакте электродов искрит, даже при отключеной педали...Может кто посоветует где искать причину так как в электронике полный 0....

С уважением
Вполне возможно, что пробило резистор переменный или еще чего по хуже(в схеме данного аппарата не разбирался)...
К сожалению желание сэкономить очень часто приводит к обратному, особенно это актуально с китайскими творениями-лотерея однако, как повезет...
P.S. Она еще частенько(китайская сварка) хозяина привлекает в качестве электрода

Будьте осторожны, током бьет
Частенько... по запарке тронешь педаль!... и по полруки не своя!
Менеджер клиенту с укоризной :"Не гонялся бы ты родной за дешевизной!"!!!
Да не... даж прикольно! Сразу так ободряет... никакое кофе не нужно! :biggrin2:  :biggrin2:  :biggrin2:  :biggrin2:
Offline
Профиль
Вверх
vovik007
Пользователь
Регистрация: 08.09.2013

Сообщений: 4
В друзьях у: 0
Голосов: 0 / 0
#406
0 / 0
Добавлено: 29.01.2017 18:47:35
Цитата

Уважаемые коллеги, недавно приобрёл такую сварку,( два дня тому). Начал экспериментировать вроде разобрался.... Но тут случайно заметил что при контакте пинцета к электроду прошёл разряд, педаль нетрогал,. Варить не перестала, вот только на максимальной мощности , как не кручу регуляторами - не работают , и при контакте электродов искрит, даже при отключеной педали...Может кто посоветует где искать причину так как в электронике полный 0....

С уважением
Уважаемые коллеги обратился к Вам за советом, может у кого то была схожая проблема... О минусах китайской сварки знаком. Аппарат покупался для нечастого использования, я не ювелир!!! Занимаюсь приманко строением ( рыбалка) естественно в этом деле сварка за несколько тис долл неуместна.... Так что вот такая песня...Совета прошу....
Offline
Профиль
Вверх
leo927
Пользователь
Регистрация: 26.11.2008

Сообщений: 169
В друзьях у: 0
Голосов: 7 / 0
#407
1 / 0
Добавлено: 29.01.2017 20:41:11
Посмотрите,личку
Offline
Профиль
Вверх
Optik
Пользователь
Регистрация: 21.05.2016

Сообщений: 472
В друзьях у: 4
Голосов: 134 / 0
#408
0 / 0
Добавлено: 30.01.2017 00:05:17
Цитата

Цитата
(vovik007 28.01.2017 21:36:25)
Уважаемые коллеги, недавно приобрёл такую сварку,( два дня тому). Начал экспериментировать вроде разобрался.... Но тут случайно заметил что при контакте пинцета к электроду прошёл разряд, педаль нетрогал,. Варить не перестала, вот только на максимальной мощности , как не кручу регуляторами - не работают , и при контакте электродов искрит, даже при отключеной педали...Может кто посоветует где искать причину так как в электронике полный 0....

С уважением
Уважаемые коллеги обратился к Вам за советом, может у кого то была схожая проблема... О минусах китайской сварки знаком. Аппарат покупался для нечастого использования, я не ювелир!!! Занимаюсь приманко строением ( рыбалка) естественно в этом деле сварка за несколько тис долл неуместна.... Так что вот такая песня...Совета прошу....
Так мы, это так, без злости...
Где то читал на форуме, если пустить импульс через сопротивление, то можно уменьшить силу его(это вдруг если не получится починить, а работать нужно)
Offline
Профиль
Вверх
ДмитрийМ
Пользователь
Регистрация: 08.03.2016
Откуда: Москва МИХМ

Сообщений: 870
В друзьях у: 4
Голосов: 129 / 1
#409
1 / 0
Добавлено: 30.01.2017 12:57:06
Визуально плата простенькая, вроде без процессора даже. Ищите радиолюбителя рядом, пусть схему разрисовывает и чинит. В мастерских вряд ли возьмутся, там план и оборот, а тут времени много уйдёт.
Offline
Профиль
Вверх
Gemmarius.com
Пользователь
Регистрация: 04.06.2017

Сообщений: 7
В друзьях у: 0
Голосов: 1 / 0
#410
1 / 0
Добавлено: 04.06.2017 23:14:40
vovik007,
Занимался предпродажной подготовкой и тестированием DX-808. Не той стороной подключил красную клемму к разъёму. В итоге прошило на корпус (я так себе думаю). Разобрал, аккуратно подрезал кусок пластикового клея, снял плату. Обсмотрел в лупу всю, ничего не нашёл, но зато на плате было много то ли какой-то плёнки от окислов, то ли от химии. С час промывал тряпочкой в спирте. Поставил на место, приклеил один край, проверил и после этого собрал. Уже три месяца как работает дальше.
Offline
Профиль
Вверх
lbe777
Пользователь
Регистрация: 09.07.2012
Откуда: Черноземье

Сообщений: 46
В друзьях у: 0
Голосов: 0 / 0
#411
0 / 0
Добавлено: 15.07.2017 16:17:41
День добрый. Этот аппарат подойдет для вязания цепей? или после него пропаивать все равно придется?
да и еще вопрос, пустотел сваривает хорошо?
Изменено: lbe777 - 15.07.2017 16:18:17
Offline
Профиль
Вверх
ALENCo
Пользователь
Регистрация: 08.02.2017

Сообщений: 518
В друзьях у: 5
Голосов: 236 / 1
#412
1 / 0
Добавлено: 16.07.2017 12:57:14
Цитата
Цитата
День добрый. Этот аппарат подойдет...
Этот - это который? Китайский с осциллятором, т.е. с электродом без отскока?
Сейчас появились более доступные варианты с электродом с отскоком.


Цитата
frommess]358072[/frommess]
 ...пустотел сваривает хорошо?

Смеётесь?

Пустотел нормальными аппаратами не каждый варить возьмёт.
Offline
Профиль
Вверх
ALENCo
Пользователь
Регистрация: 08.02.2017

Сообщений: 518
В друзьях у: 5
Голосов: 236 / 1
#413
0 / 0
Добавлено: 21.07.2017 17:00:27
Всем доброго дня!
Предлагаю посмотреть  описание держателя электрода с отскоком китайского сварочника (не Искра) в соседней ветке.
Offline
Профиль
Вверх
AlVal
Пользователь
Регистрация: 31.05.2015

Сообщений: 39
В друзьях у: 1
Голосов: 8 / 0
#414
1 / 0
Добавлено: 02.08.2017 11:09:13
Цитата

Осторожно торий

Красная маркировка на китайских электродах,применяемых в китайских ювелирных сварочниках(как на фото синий корпус) обозначает содержание Тория
WT-20(красный, Китай)-наиболее распространенные электроды, поскольку они первые показали существенные преимущества композиционных электродов над чисто вольфрамовыми при сваркена постоянном токе. Тем не менее, торий - радиоактивный материал низкого уровня,таким образом, пары и пыль, образующаяся при заточке электрода, могут влиять на здоровье сварщика и безопасность окружающей среды. Сравнительно не большое выделение тория при эпизодической сварке, как показала практика, не являются факторами риска. Но, если сварка производится в ограниченных пространствах регулярно и в течение длительного времени или сварщик вынужден вдыхать пыль, образующуюся при заточке электрода,необходимо в целях безопасности оборудовать места производства работ местной вентиляцией. Торированные электроды хорошо работают при сварке на постоянном токе и с улучшенными источниками тока, при этом, в зависимости от поставленной задачи можно менять угол заточки электрода. Торированные электроды хорошо сохраняют свою форму при больших сварочных токах даже в тех случаях, когда чисто вольфрамовый электрод начинает плавиться с образованием на конце сферической поверхности.
Два видео с показаниями дозиметров возле этих электродов. Полагаю что это всё-таки важная информация.
https://www.youtube.com/watch?v=6hoVVON1FYg
https://www.youtube.com/watch?v=CBildBbOfAc
Offline
Профиль
Вверх
Optik
Пользователь
Регистрация: 21.05.2016

Сообщений: 472
В друзьях у: 4
Голосов: 134 / 0
#415
0 / 0
Добавлено: 02.08.2017 16:02:53
Цитата


Два видео с показаниями дозиметров возле этих электродов. Полагаю что это всё-таки важная информация.
https://www.youtube.com/watch?v=6hoVVON1FYg
https://www.youtube.com/watch?v=CBildBbOfAc
Спасибо. Познавательно. :bestbook:
Offline
Профиль
Вверх
maliw68
Пользователь
Регистрация: 29.02.2012
Откуда: Тамбов

Сообщений: 147
В друзьях у: 1
Голосов: 2 / 0
#416
0 / 0
Добавлено: 08.08.2017 11:06:42
BISMARK ZP,

Цитата

Цитата
(ravant 08.02.2013 00:14:14)
Цитата
(Mehanik . 07.02.2013 09:10:03)
Цитата
поставил электрод от детского выжигателя-электрогравера с втягивающимся
сердечником-супер!
А можно узнать что за игрушка? мои дети выросли у внука такой еще нет маленький
можно. завтра сфоткаю, если не забуду. мне его отец в детстве покупал. т.е. аппарату уже лет 30.
пока фотка только электрода от него-

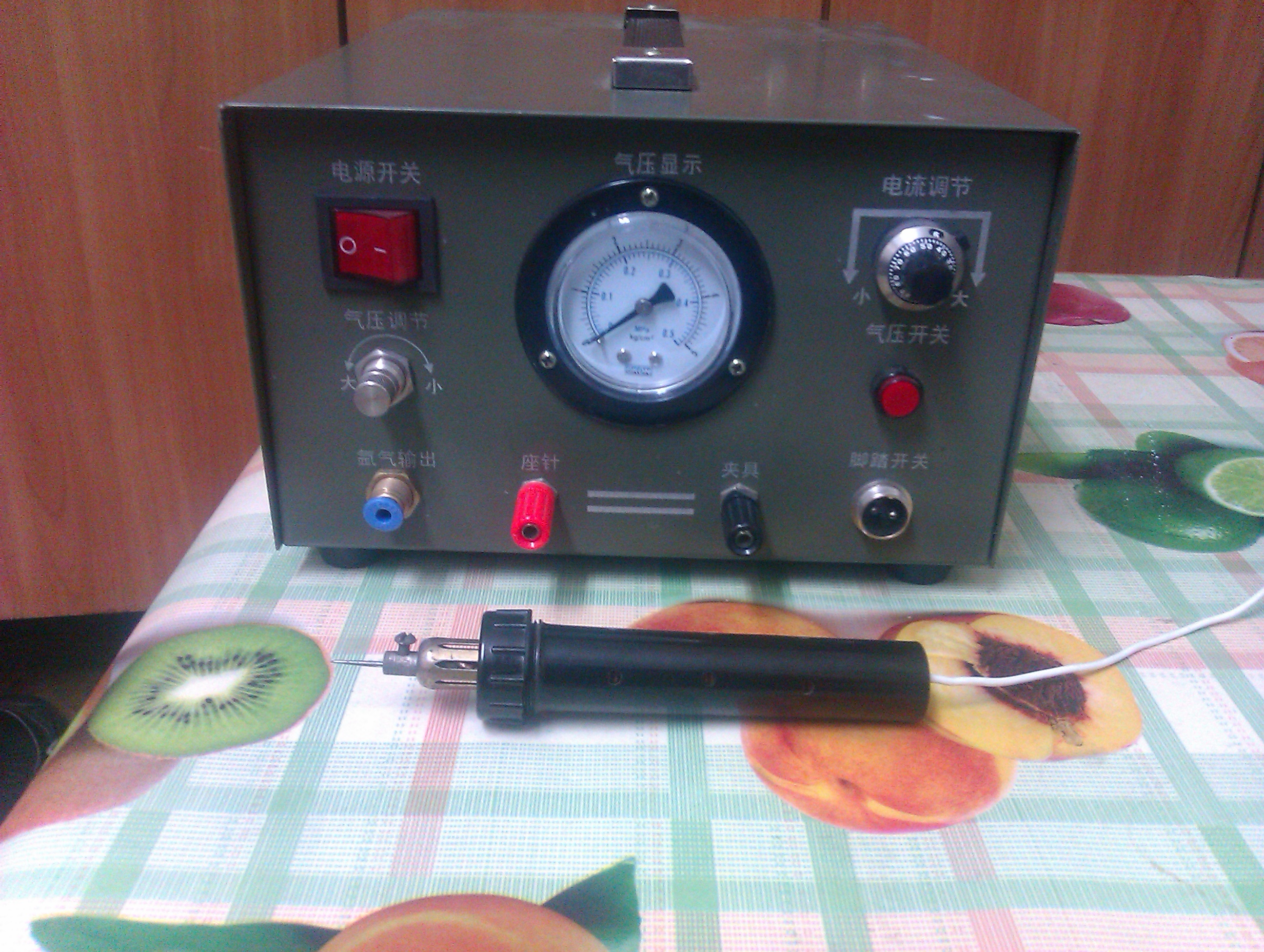

Подскажите пожалуйста в деталях каким образом Вы подключили наконечник электрогравера?
И какой стержень используете, родной китайский вольфрамовый, или с гравера? Какие сложности могут возникнуть с подключением? Спасибо за грамотное разъяснение.
Взял себе на авито такой гравер.подключается к плюсу на сварке.электрод обрезал кусок от китайского,который в комплекте к сварке.работает отлично.сделал к нему держатель из хлама.детали держу голыми руками-током не бьет
Offline
Профиль
Вверх
trubotchist
Пользователь
Регистрация: 08.01.2012

Сообщений: 4621
В друзьях у: 4
Голосов: 376 / 48
#417
1 / 0
Добавлено: 08.08.2017 16:46:38
Пожалуйста, прекратите вставлять в сообщение из двух строк цитаты на пол страницы! Это раздувает темы и мешает работе форума. Пользуйтесь кнопкой "ответить автору" или сокращайте цитаты до нескольких слов, позволяющих понять суть.
Offline
Профиль
Вверх
ремесленник
Пользователь
Регистрация: 01.10.2010
Откуда: Предгорья Алтая

Сообщений: 8612
В друзьях у: 21
Голосов: 805 / 34
#418
0 / 0
Добавлено: 12.08.2017 19:38:07
Говорили здесь за китайскую маску-хамелеон. Или как она там называется, та которая вспышку отсекает.
По мне, так оказалась довольно бесполезной. В очках не поработать (а без них не видно) Под микроскопом неудобно. Да ещё и мутно-зелёная. Нихрена не видно. Может просто мне такая попалась. Но я просто глазки закрываю во время вспышки. Иногда пропускаю *crazy*  На пару минут- слепашарым  становлюсь.
Тот кто пляшет и поет - тот поет и пляшет, тот кто пашет и кует - тот кует и пашет.
Offline
Профиль
Вверх
Эльген
Пользователь
Регистрация: 14.01.2009
Откуда: Санкт-Петербург

Сообщений: 1321
В друзьях у: 2
Голосов: 319 / 2
#419
0 / 0
Добавлено: 12.08.2017 20:55:05
Цитата
В очках не поработать (а без них не видно)
Очки под маску входят! Попробуй.
Offline
Профиль
Вверх
ремесленник
Пользователь
Регистрация: 01.10.2010
Откуда: Предгорья Алтая

Сообщений: 8612
В друзьях у: 21
Голосов: 805 / 34
#420
0 / 0
Добавлено: 13.08.2017 16:33:23
Очки входят, Оптивизоры не входят. А я без них, давно нихрена не вижу. :cry:
Тот кто пляшет и поет - тот поет и пляшет, тот кто пашет и кует - тот кует и пашет.
