там судя по всему накрылся транзистор мосфет который качает поджигающий трансформатор ,на 18 ампер номер 640 буквы не помню ,там наплате скорее всего они спилены .

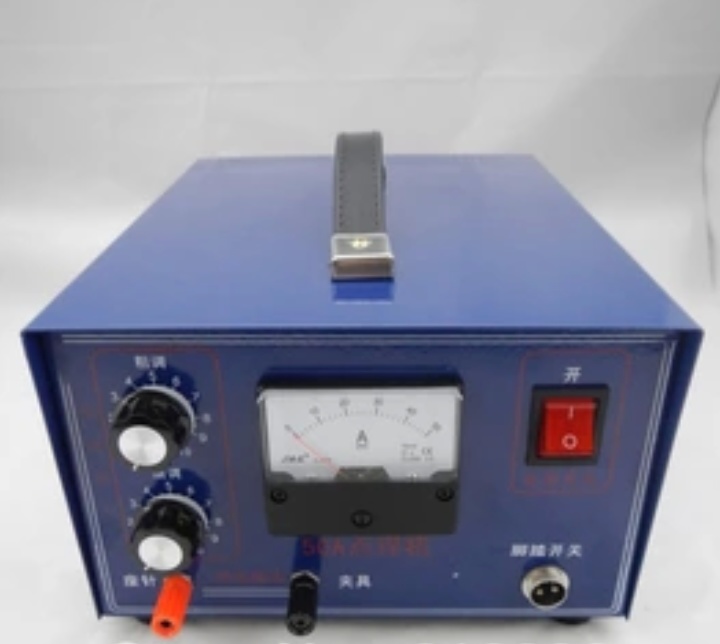

там по моему три вида , в диапазоне до 300 $. С АМПЕРМЕТРОМ И МАНОМЕТРОМ у этих точно платы одинаковые ,разница только в клапане под аргон . на фотках это хорошо видно.

смотрите сами .
http://cxem.net/remont/remont69.php

если бы было ТАК ((((((((( Китай - страна чудес .... на уровне - "что-то сделали - как работает - не поняли" .... но цифровой дисплей - поставили ! )  и даже цифры он показывать может - всегда одинаковые - с рождения )))))))

и при чём тут именно этот аппарат и эта схема ???? с таким же успехом можно схему от советского телевизора предлагать как универсальную для любых ТВ ...
я вдиел и чинил много китаёзов - и практически все они РАЗНЫЕ по схемотехнике - и большинство из них сделаны технически безграмотно ...

схему в студию хоть одного .

мил друг - я не собираюсь рисовать их схемы - мне оно нах не надо ....если разбираетесь в схемотехнике - несложно с платы прочитать - там не многослойка - всё видно ... для справки - китайцы схемы к своим чудо-аппаратам не дают никогда ...и не парятся по повду функционала и работоспособности - если модель не удалась - просто прекращают её делать - и лепят другую ... это касается всех бюджетных моделей ... "топовые дранки" по мотивам Орионов и ПАКов - достаточно качественные и стабильные ...

схемы, конечно, могу для Вас нарисовать - но за очень хорошую оплату - бесплатно трудиться не люблю ....

на эти дранки можете нарисовать?

а зачем ???? там уже не примитивная схема .... если надо и деньги платят - можно разобраться практически с любым дивайсом ..... давайте закончим это "обсуждение" - мне уже давно не 20 лет и нет нужды пиариться и доказывать людям мои способности .....

не согласен многое, ободрали довольно не плохо ,добавив анальной боли производителю с которого драли .

мне тоже не 30 . и сдавать зачеты как то не интересно .
тем более тут схем вообще нет .

спасибо лучше бы сказали ! в первую очередь человеку который составил схему и расписал ее работу .

Всем привет! Без дела стоит вот такая сварка. Надо кому?  пишите в личку.

Забронировали до 26 числа.

Уважаемые ювелиры аппарат забрали. Всем спасибо.

Aleksandr-kazan,
Здравствуйте, не подскажете, где покупали свой Орион?,  и сколько обошелся. Хочу тоже приобрести. Буду благодарен за ответ. С уважением, Сергей.

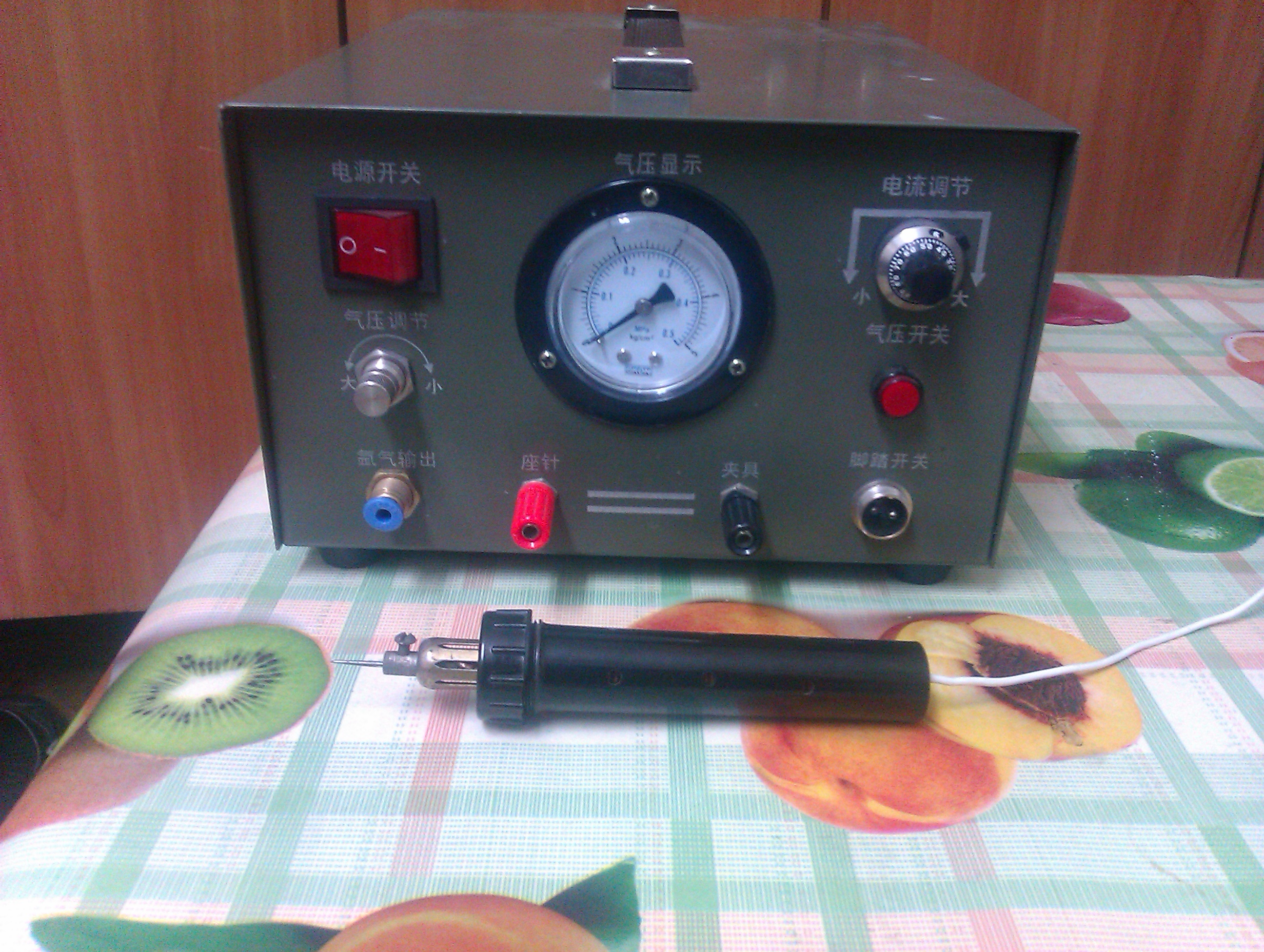

Подскажите пожалуйста в деталях каким образом Вы подключили наконечник электрогравера?
И какой стержень используете, родной китайский вольфрамовый, или с гравера? Какие сложности могут возникнуть с подключением? Спасибо за грамотное разъяснение.

Поддержу вопрос! То же интересно.
Думается что родным стержнем (медным) ничего не выйдет, а вот вольфрамовым очень даже может быть.
Но гравер(всегда так думал, может и ошибаюсь) работает от переменки, а здесь постоянка...
Ждем-с разъяснений, очень интересно! (Если конечно наконечник от гравера в кадр случайно не попал    )


P.S. Хотя импульса одиночного, хоть и постоянного тока, будет достаточно что бы электрод отскочил.

И мысль-вопрос вслух для знающих людей-если поставить переменный резистор в цепь втягивающей катушки может можно будет регулировать время втягивания\время сварочного импульса  хоть немного?

Для защиты глаз есть такой вариант .  Вполне неплохо работает
Стоит стекло с автозатемнением ,  срабатывает быстро

Тестировал на puk'е.  . Взял на случай ,  если придётся без микроскопа работать
