Подскажите, пользовался кто-то вот таким флюсом?
http://vtk.com.ua/products/plavka-i-pajka/prinadlezhnosti-267/flyus-universalnyj-778.html

malman,
Преднозначен для пайки золота , серебра . Предотвращает появление окислов, обезжиривает место пайки. Очень прост в применении: используя небольшую кисточку (либо окуните), нанесите на поверхность изделия , прогрейте до получения защитной пленки при помощи горелки. Вы получите крепкую и хорошо отполированную пайку.Содержит спирт для равномерного распределения флюса.Не горюч.    Рабочая температура 540-920 градусов. в описании ответ)))

Мастера помогите с флюсом пожайлуста! после варки 1-ой части буры и 2-ух частей борной кислоты в дистиллированной воде, пока флюс горячий все хорошо а при остывании борная кислота и бура превращаются в камень и приходится каждый раз кипятить с добавлением воды. Это так должно быть или может есть рецепт который предотвращает от постоянного подогрева флюса? Спасибо!!

может концентрация завысокая

добавляя воды флюс плохо покрывайт изделие

славик,
1. Для начала попробуй один к одному ( бура с боркой). У меня например  две буры плюс одна бор. к-та..
2. Если в мастерской реально холодно и бульёнчик кристализуется храните его в подогреваемой емкости ( черпак, эл. кофейник , и т.д. )
3. Добавь чуток NaF ( холодильщики таким пользуются). Существенный плюс .
4.Разбавляй уже готовый флюс по мере естествоиспарения водкой  спирт улучшает смачиваемость ..

спасибо Марк! попробую.

http://www.jportal.ru/forum/user/12294/
Продолжу здесь. Например:

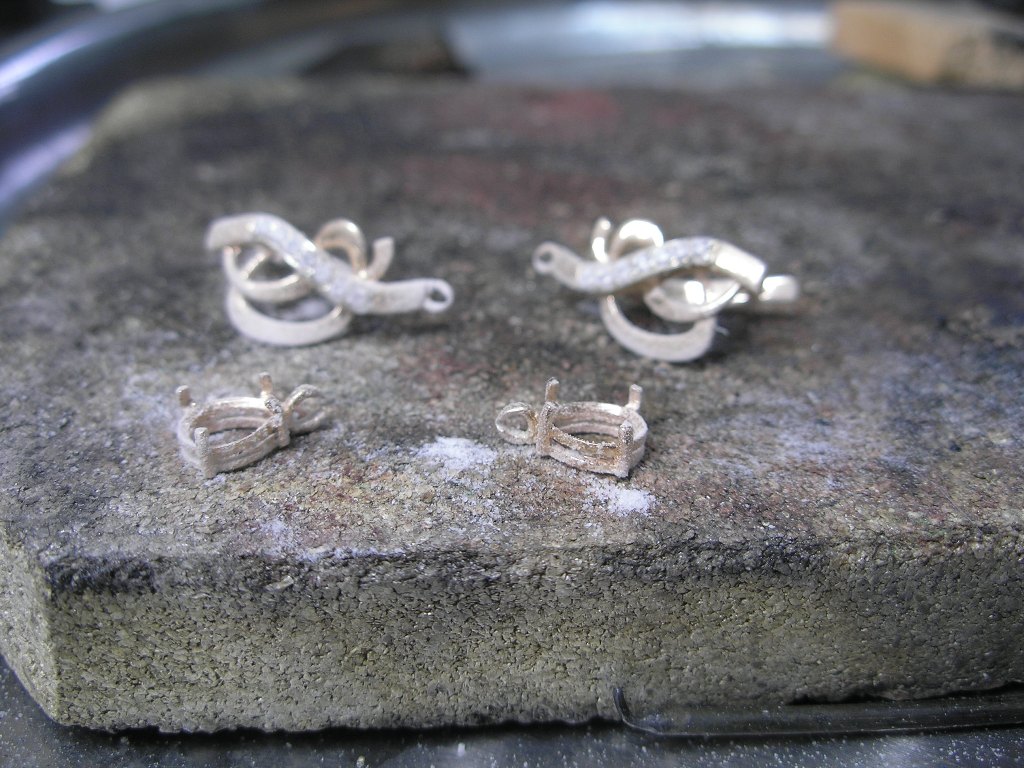

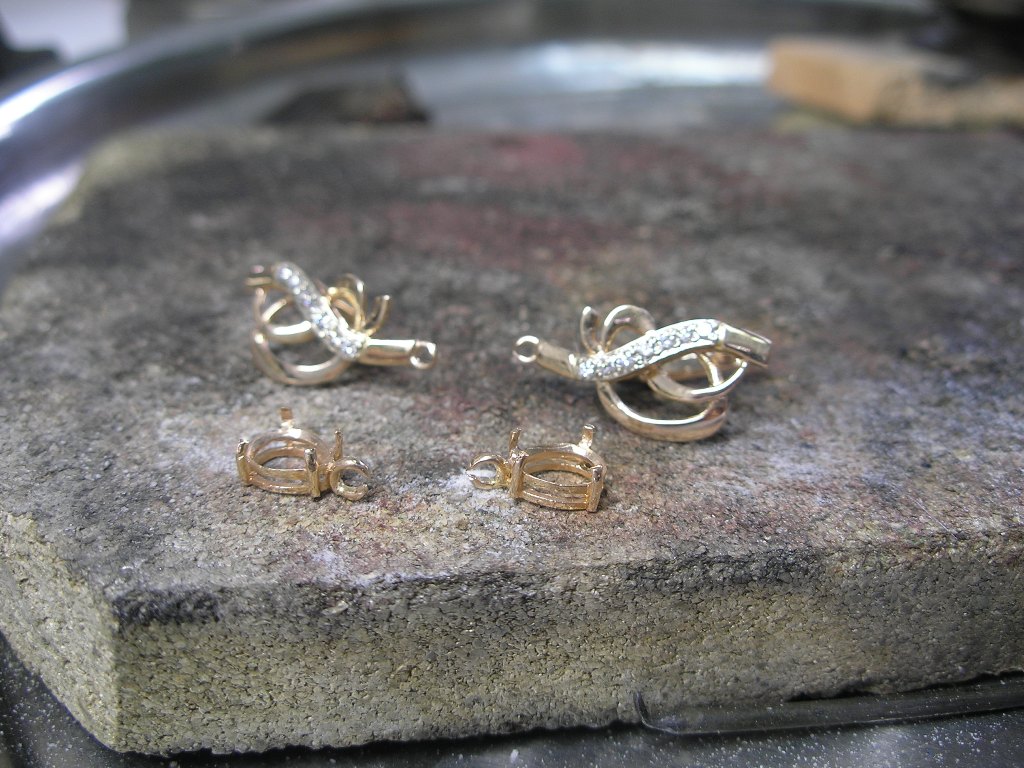

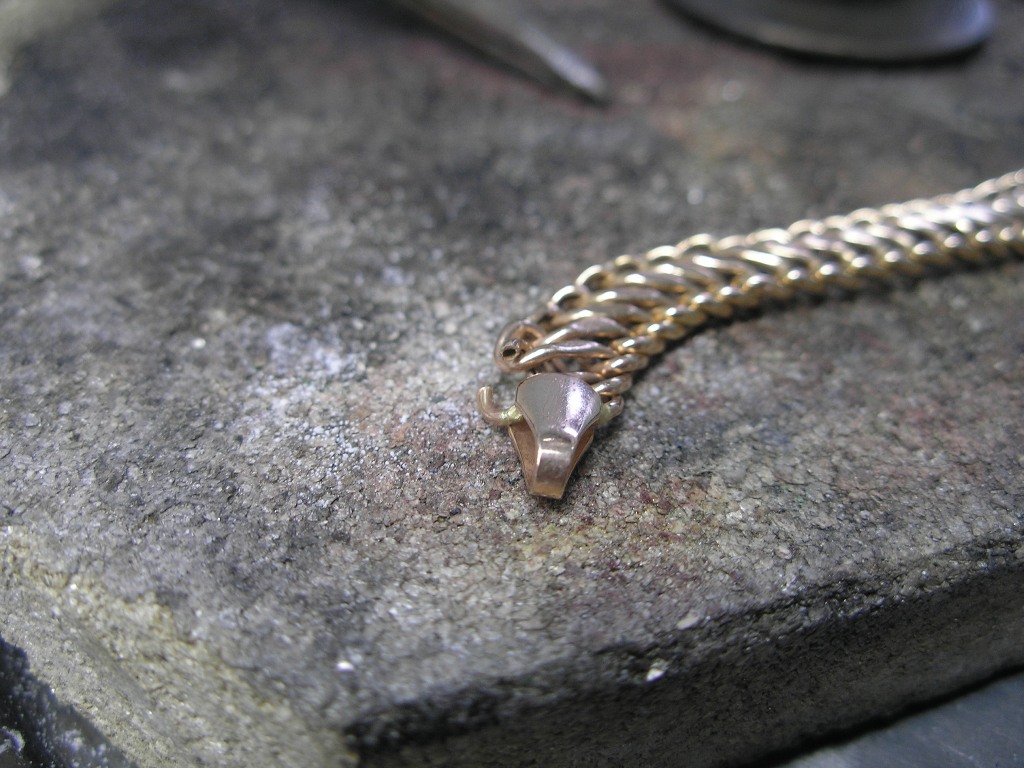

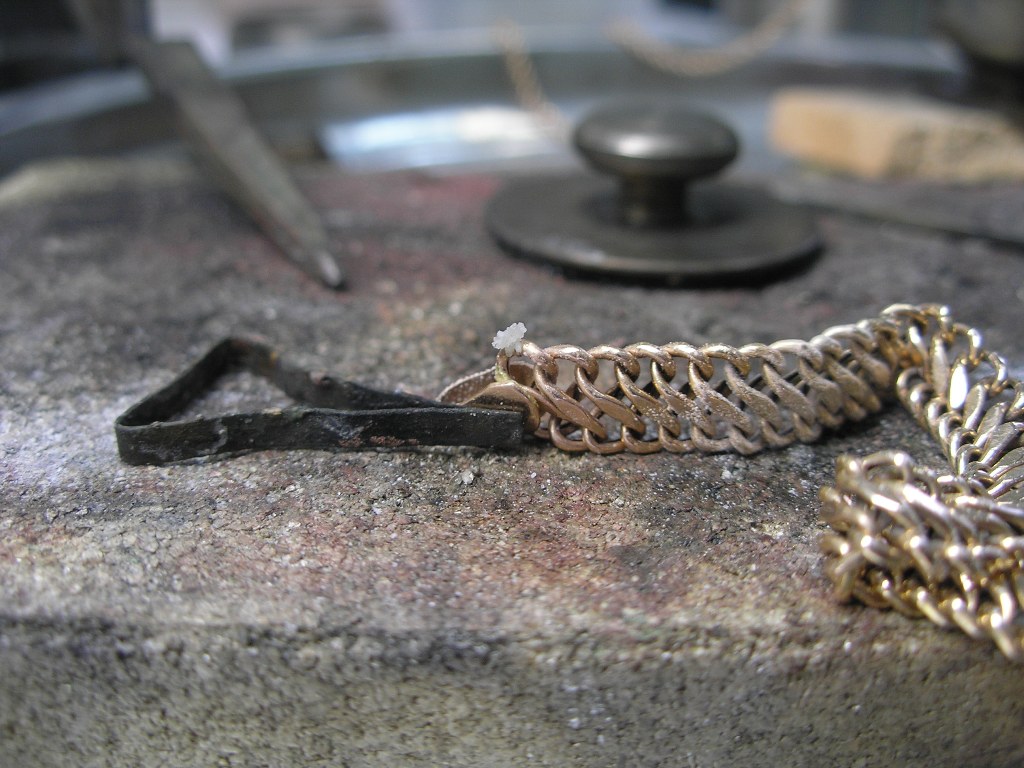

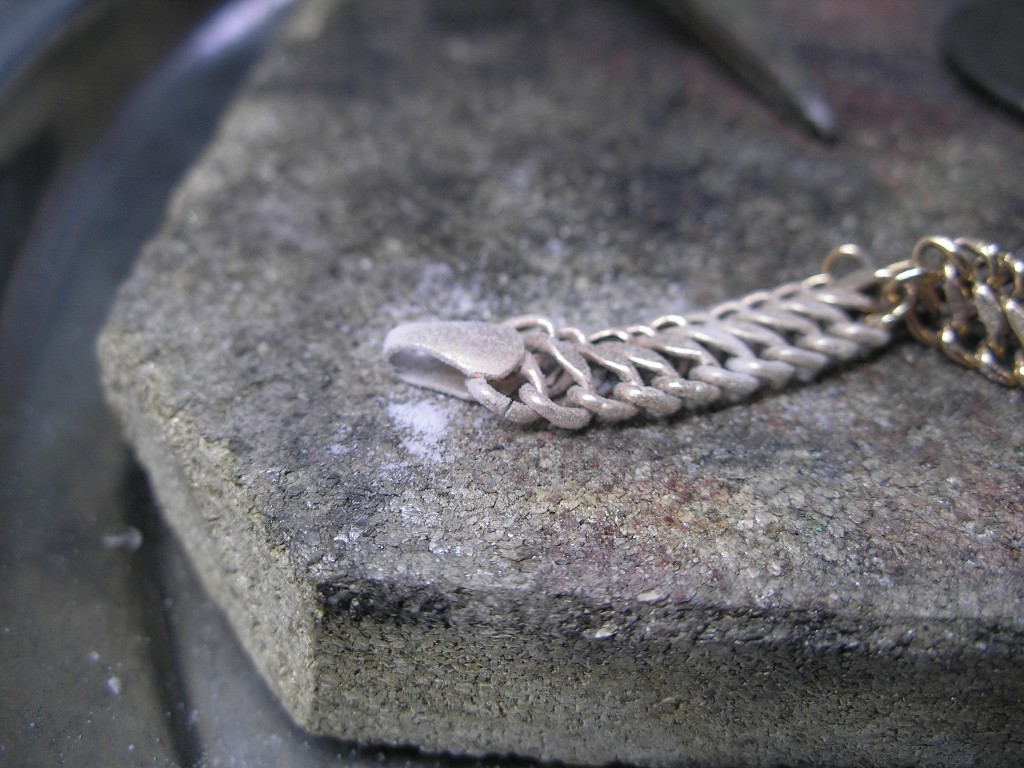

Пайка твёрдым припоем без жидкого флюса






Пайка мягким припоем без жидкого флюса

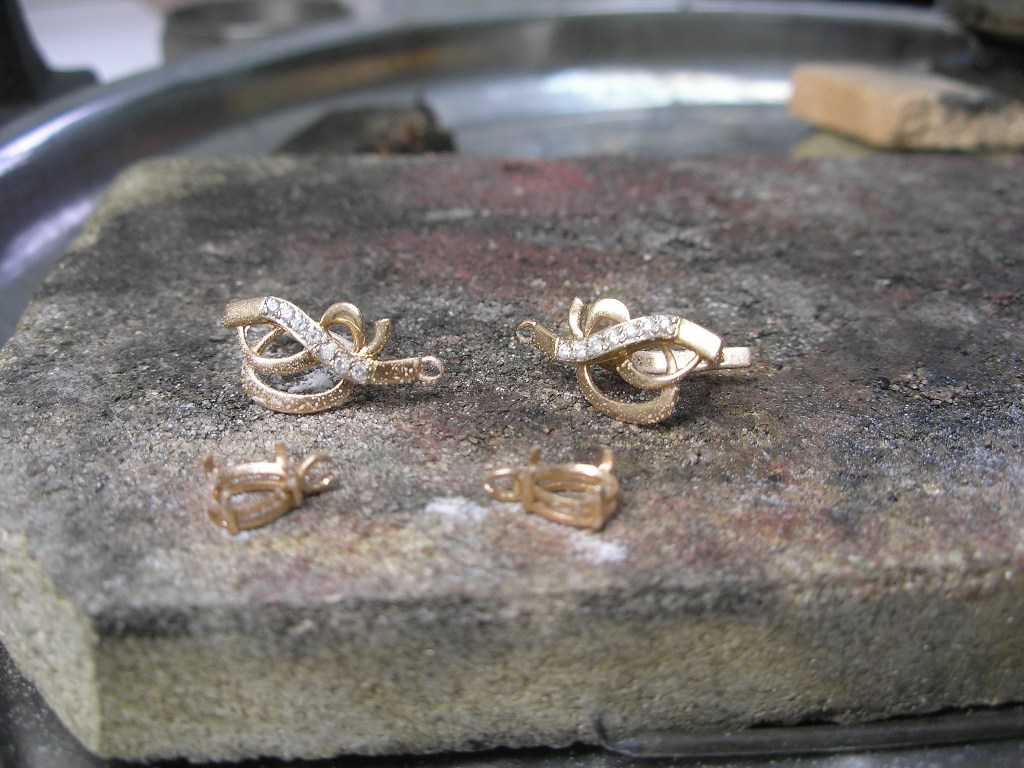

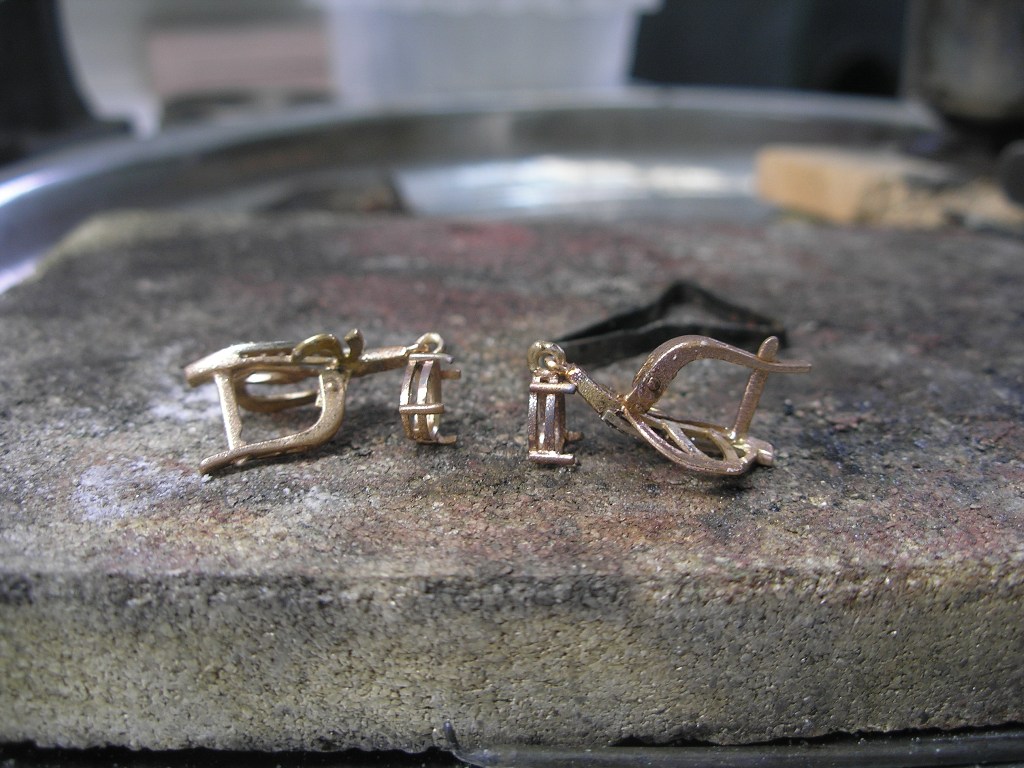

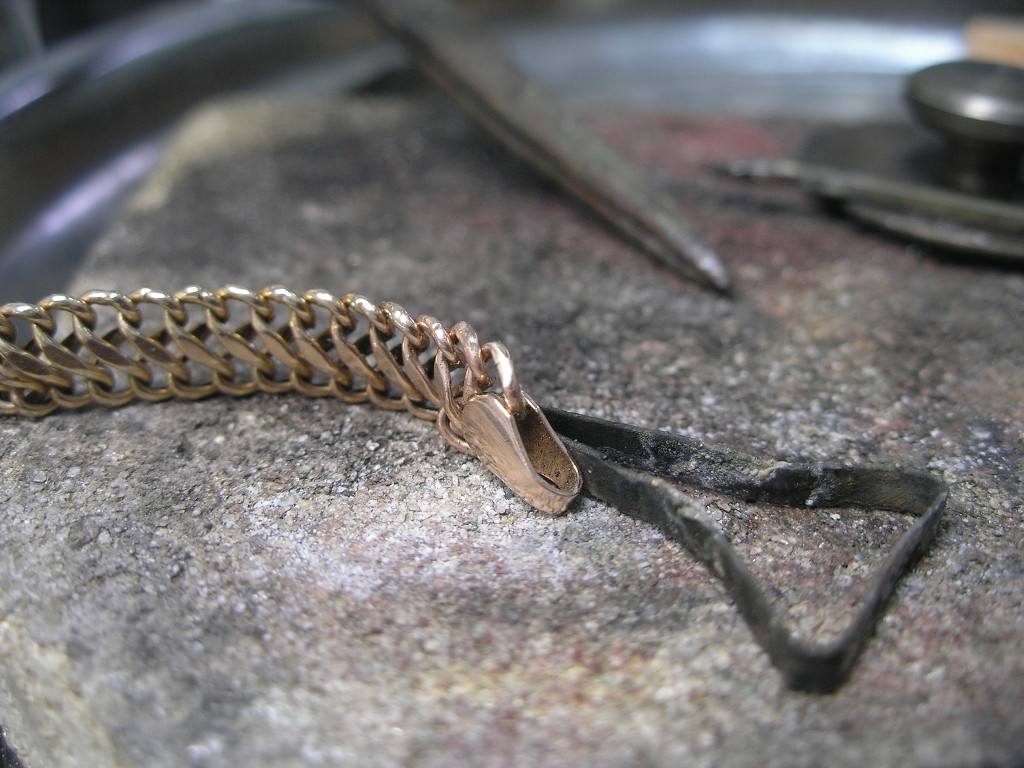

После отбеливания



Слегка резинкой и ёршиком по местам пайки

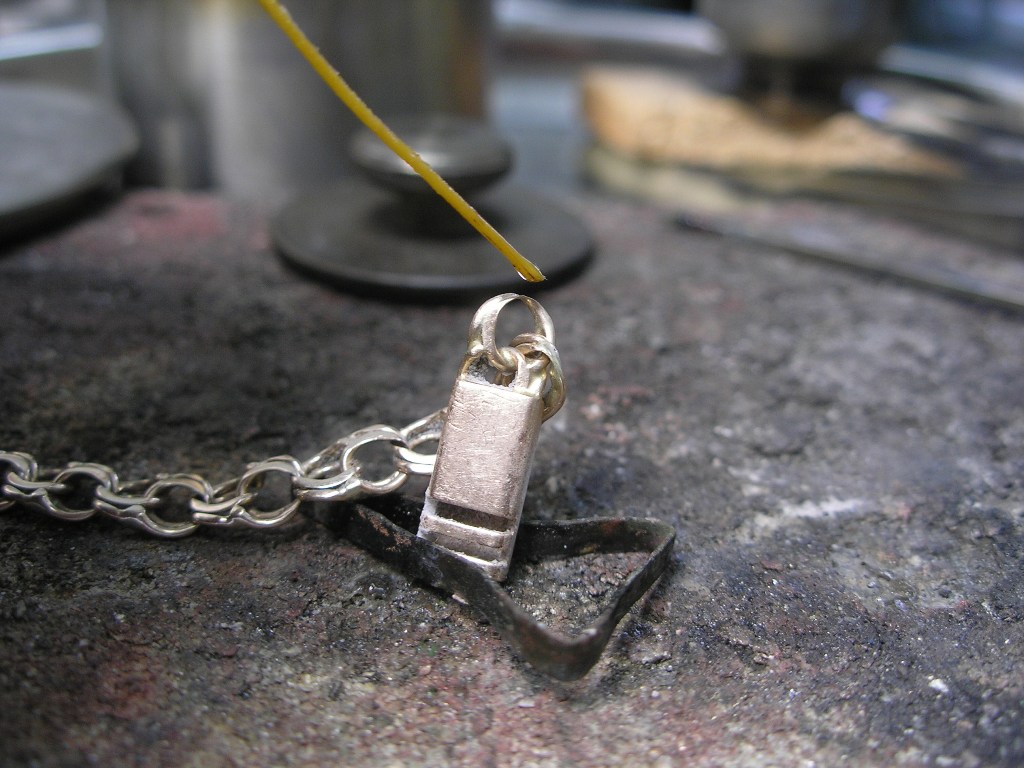

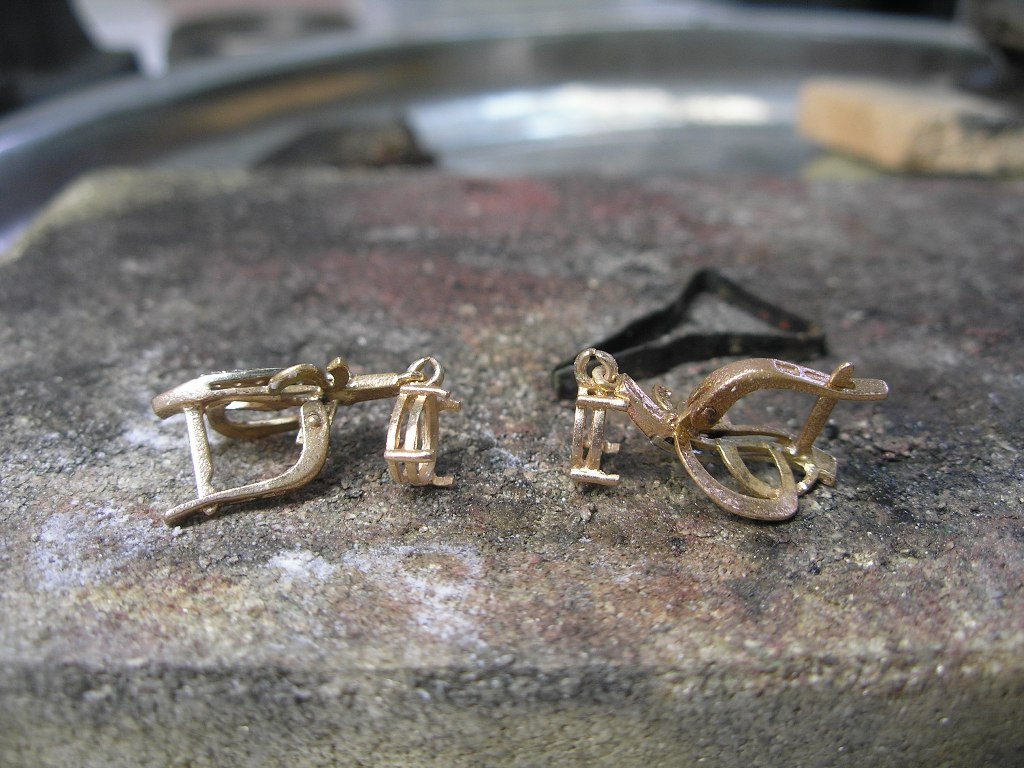

Если изделие не хочет паятся (засаленное, грязное, убитое). Например:



Капля жидкого флюса в место пайки.

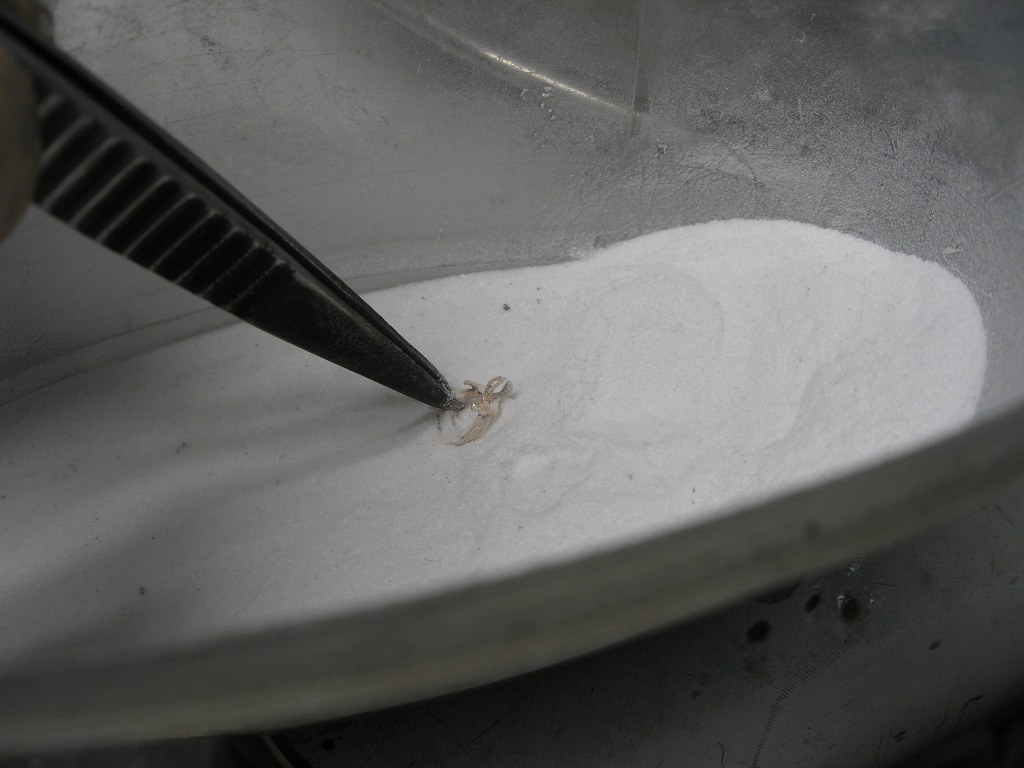

+ прикольно, а изделие сухое тыкать в борную? или увлажнить?
вот только перестал подпаивать , меняю целиком, подольше ходят чем подпаяные, хотя мож и от припоя зависит.

В своём сообщении выше я не корректно дал ссылку - пардон. Имел ввиду, что Станислав Амелин спросил " в чём преимущество борной перед бурой" вот я и попытался выразить свои мысли. Не утверждаю, что это преимущество, просто я так работаю. Но было бы любопытно узнать у уважаемого сообщества ювелиров, в чём преимущество буры(жидкого флюса, ну или просто буры) перед борной.

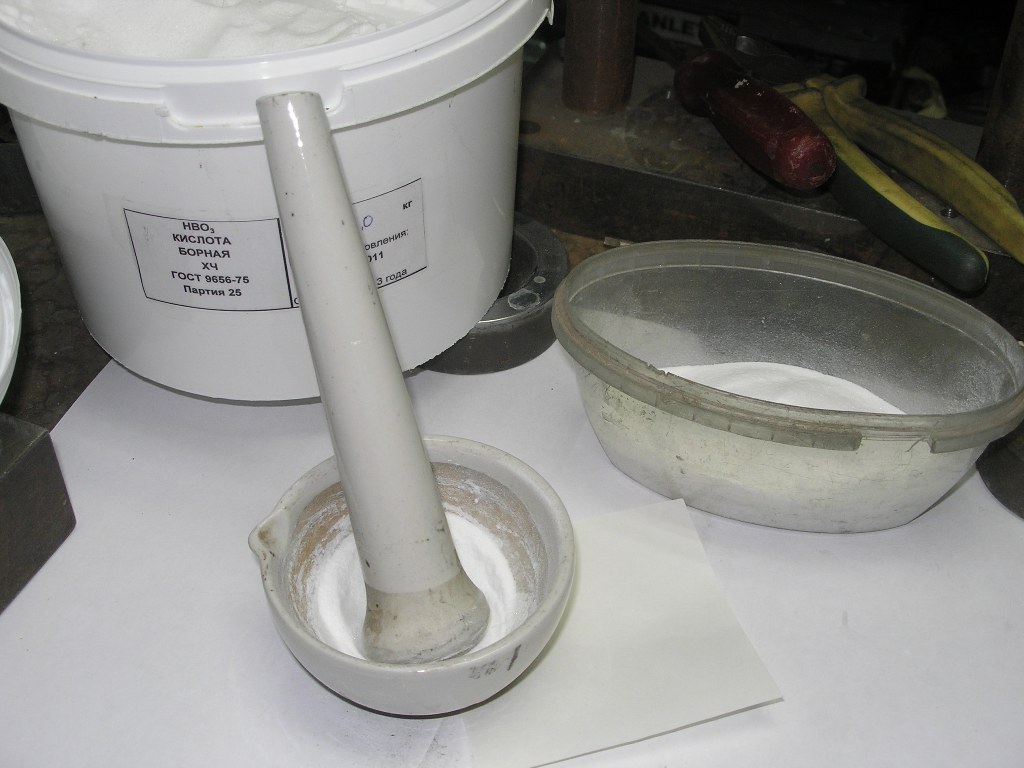

Сергей, если делаю ремонт или монтировку(золото,серебро,бронза), то тыкаю только сухое изделие в борную. Но борную перед этим я подготавливаю - перетираю в фарфоровой ступке. Такого количества, как на снимке в овальном контейнере хватает на три-пять месяцев нормальной работы. Когда борка перестаёт нормально покрывать изделие, тогда её утилизирую и натираю новую дозу.
Если надо отжигать изделие или ёлку  в муфеле, то их мокрыми тыкаю в обычную не перетёртую борку, хотя и от перетёртой вреда не будет.



А я то паяю то меняю от обстоятельств зависит.

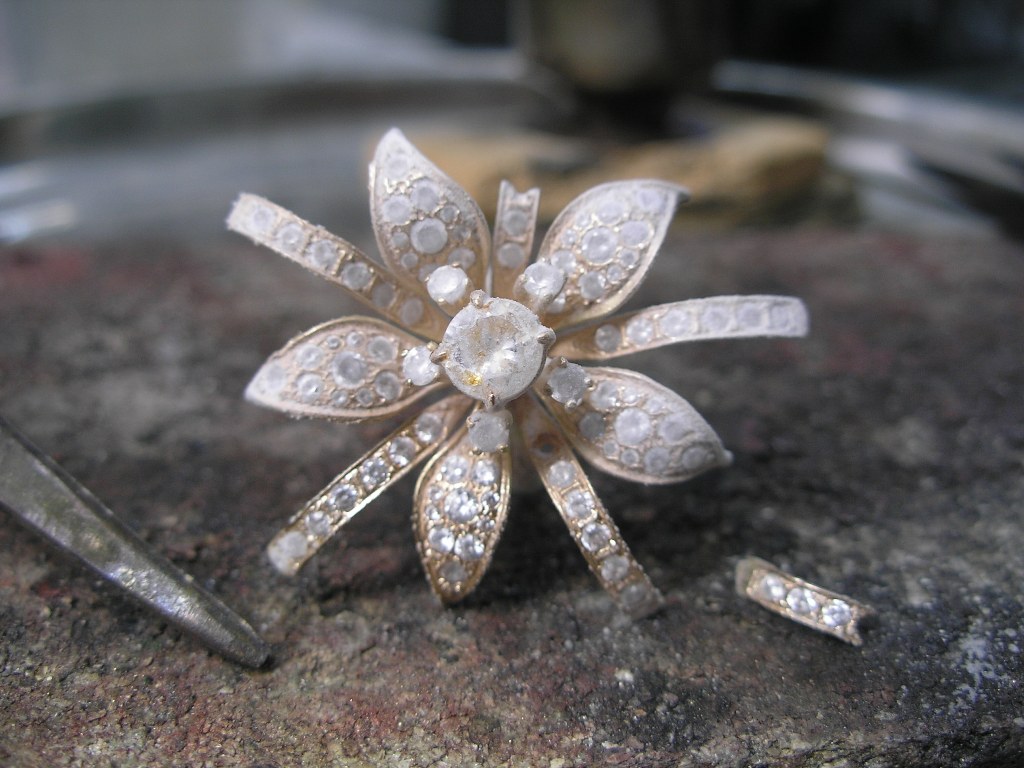

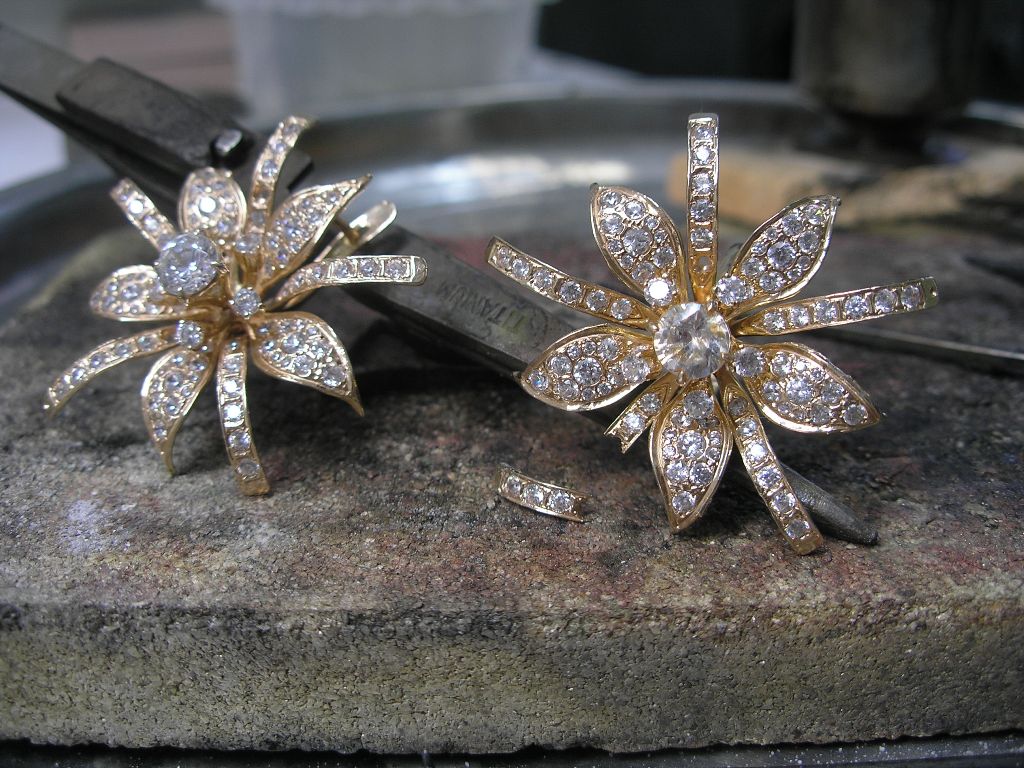

Зашли ко мне цыгане:





кусочек от куска был утерян, пришлось шпаклевать мягким припоем опять без жидкого флюса, но можно и с флюсом, но если можно без, тогда зачем с?

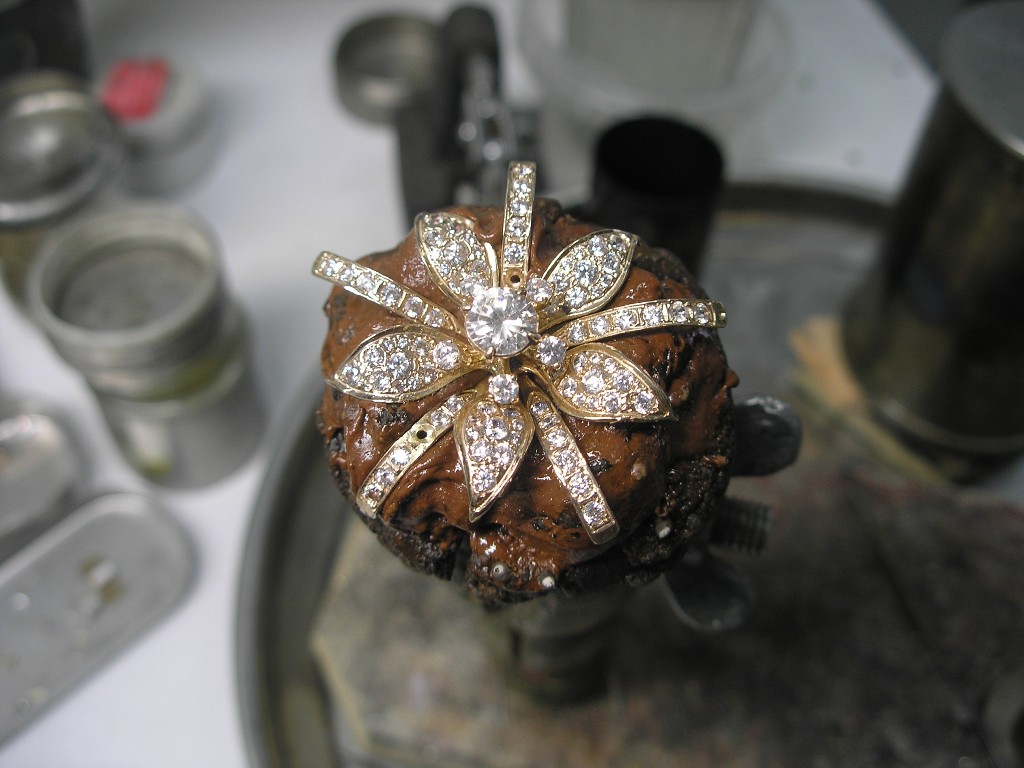

Отбелил в лимонке и прилепил на сургуч, ещё не полировал(не освежал):

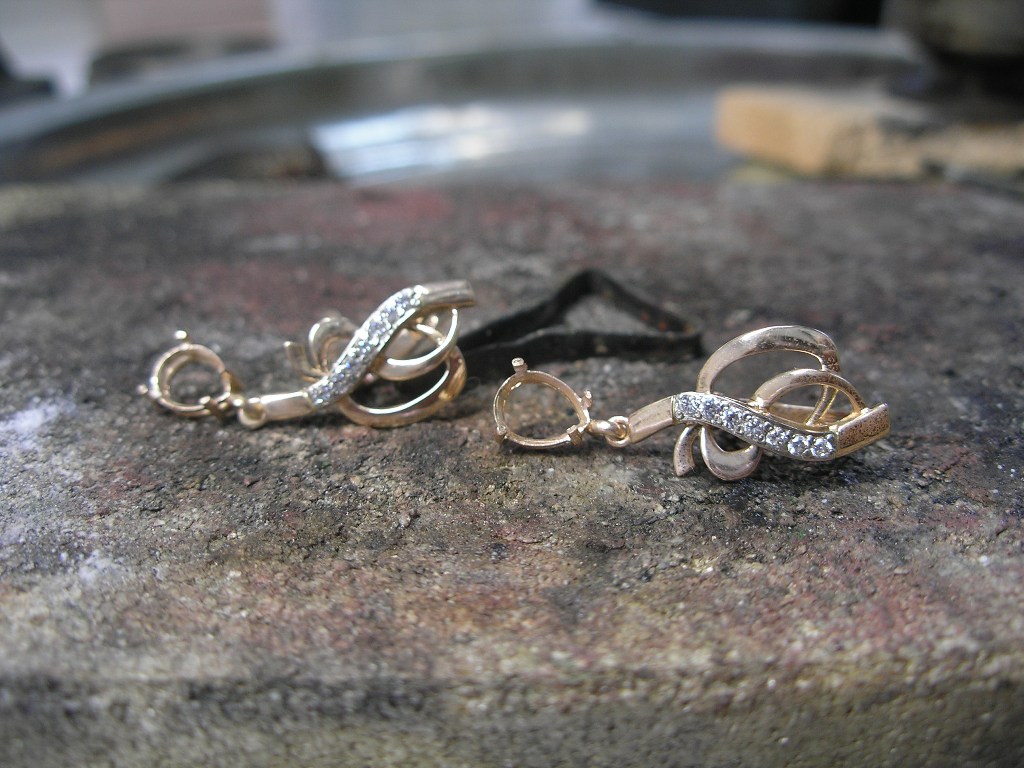

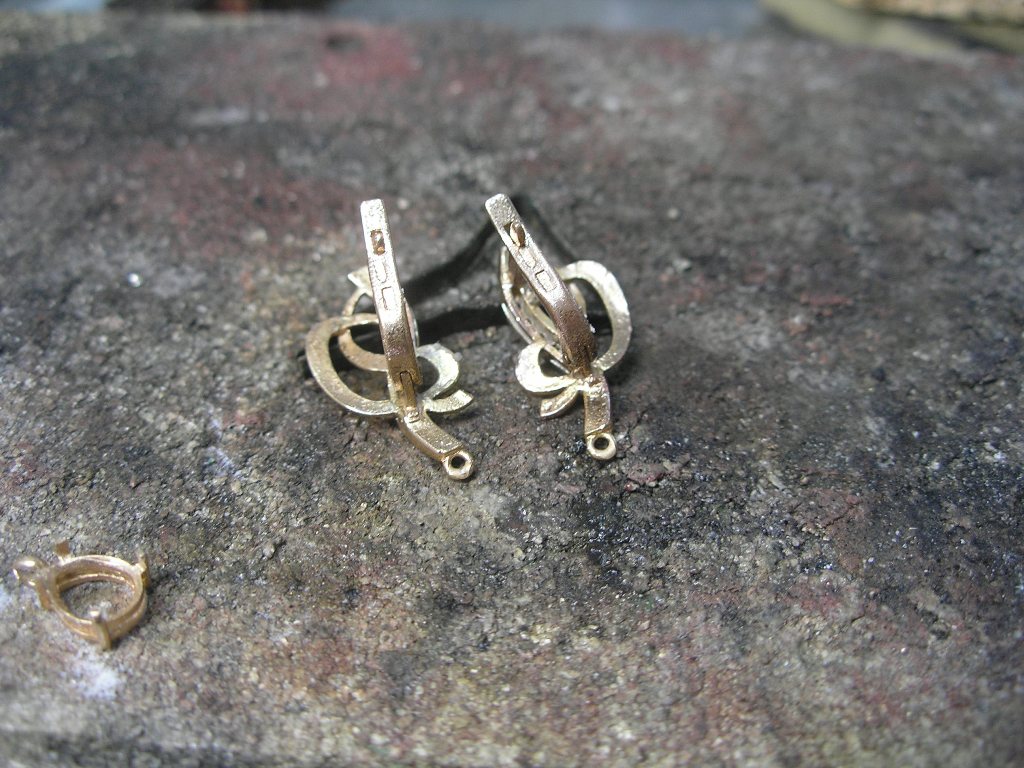

А вот тяжёлый случай:






Но на этот случай у нас есть 209 флюс:

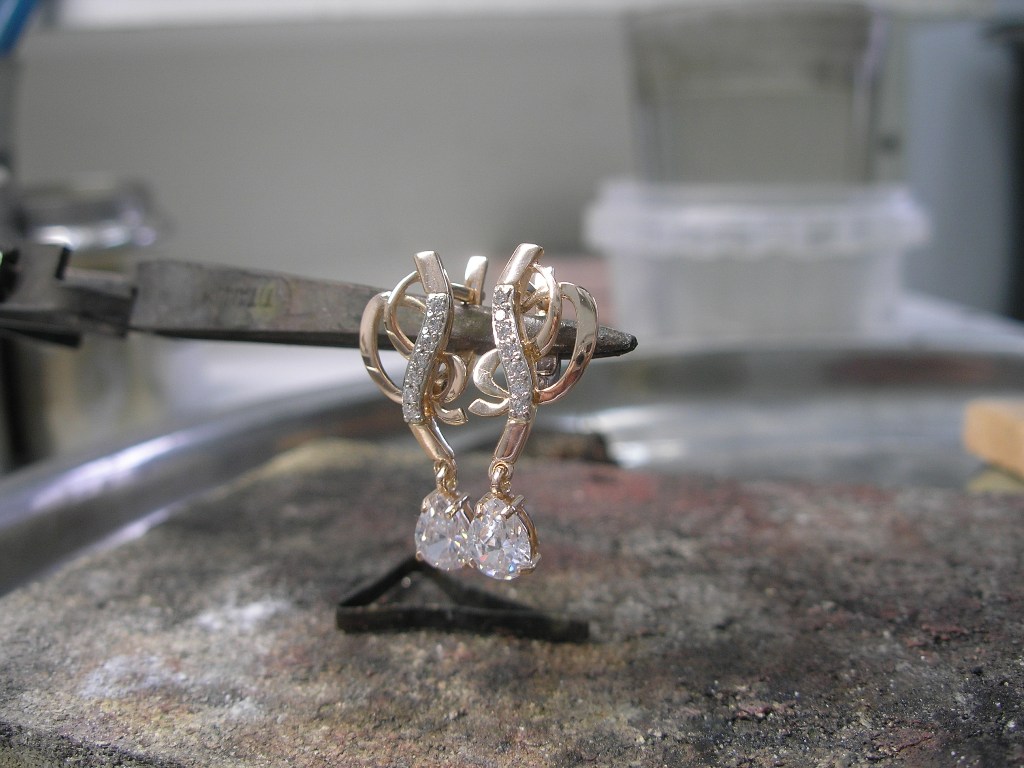

Запаялось легко и не принуждённо, могло получится и без 209, но не стал цыркаться:



Тут надо учитывать, что после 209 может понадобится механическое удаление окислов, но это как повезёт.

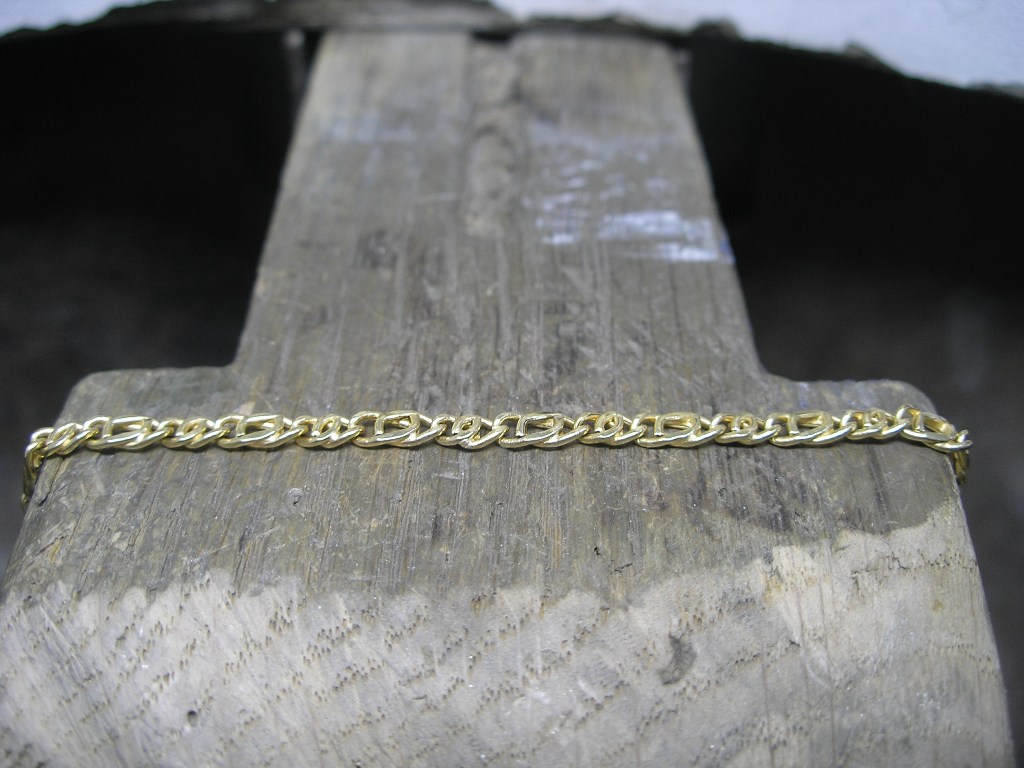

А вот 750 проба пустотелая, только борная кислота в качестве флюса, после отбела пришлось с лупой искать место пайки, что бы освежить - уже привычка:

Не знал что можно сухим посыпать.

ну борной именно я тоже и пользуюсь на блестящих пайках и со вставками, борная не ест камень(после буры могут подъедины на камнях быт)
но я в нерж кружечке густо разводил сильно перенасыщеный раствор , и нагревал до растворения изделия прокипячу и выкладываю, и паял потом остынет в лимонку можно но вообще у борной плюс она и в воде в уз отходит, а вот бура нет.
а вот порошком не додумался , быстрей на ремонте однозначно, это пока нагрел , да и она только свежая хорошая , менять надо каждый раз, долго стоит какая то не такая делается.
а жидкий флюс на грязный шов не наношу, я просто иголку ткну горячую или пв209 для серебра или буру для золота и припой партинку взял и на шов , там сколько нужно флюса как раз на шарике припоя и рядом по иголке и хватит.

Че та аж опешил!!! Провел эксперимент на меди. Пропаял сухой борной одно кольцо и одно кольцо сухой бурой. Разница вот в чем. То что сухой борной паял, кольцо осталось не окисленным после пайки, борная так же остекловалась как и бура и заполнила щель. То кольцо что сухой бурой паял, окислилось дотемно красного цвета и окисление после лимонного отбела не пропало.  У меня лежит порошковый припой для филиграни, я его готовил из буры, перетирал в ступке и добавлял по вкусу опилки припоя, паять очень удобно, но вот теперь подумаю над таким же припоем, только с борной. Реально окисления нет - я в шоке!!!

Станислав Амелин,
Так, вроде, про такое свойство борной кислоты, во всех наших учебниках написано. Не знаю, как у Халиловых, но Бреполь точно писал.
 Хотя, учебники наши, надо периодически перечитывать. И что интересно, каждый раз чего нового прочитаешь, на что в прошлый раз внимания не обратил.

Да Ремесленник, мы с другой темы сюда переехали по этому вопросу, я Вячеслава спросил разницу между борной и бурой и тоже за Бреполя говорили, но вот кто какую разницу замечал использую борную вместо флюса из буры, тут и выкладываем. Меня Вячеслав наглядно фотографиями "наповал" убил. А я всё по старинке буру + борную прокипятил и флюс, а после него соответственно окисел мех образом нужно расстрелять. Теперь вижу что плюсы есть у борной перед бурой.

Я, при ремонтах и чтобы блеск сохранить, тоже борку чистую использую. Вот только на мокрую его присыпаю. Теперь насухую попробую.

 А Вальтман, вон вообще пишет, что тигли после борки, можно просто в воде отмыть.
Я правда всё не попробую, забываю и понаплавлю то с боркай, то с бурой, то с флюсом восстановительным. Потом только горелкой всю эту кашу удалить.

Флюс жидкий состоит из борной и спирта -после него всегда блестящая пайка


Какую роль выполняет спирт и почему именно метиловый?

Вот я тоже этот плюс отметил, шо буру хера водой отмоешь, а борную на легкую прокипятить в воде и отвалиться....

Для филиграни полезно в спирту отбелить, филигрань мягкая потом для гибки.
