Новый сварочный аппарат от компании НТЦ Магистр
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2591
В друзьях у: 18
Голосов: 295 / 16
На выставке были парни из Саратова, представляли НТЦ Магистр. У них был очень маленький стенд. Но на нем было два прибора один это блок питания для гальваники, а вот второй... очень замечательная и интересная штука. Устройство микродуговой сварки МАГИСТР-УМД-01, фото выложу вечером. А сейчас несколько цифр из его характеристик диапазон энергии импульса 3-150 Дж, время импульса 4 - 40 мсек... и так далее. А когда я увидел что у них на стенде находиться мистер Тони представитель компании Орион, то тут уж я его  :)  замучил вопросами по сравнительным характеристикам и качеству получаемого сварного шва....
Остальное вечером и фото и цена и то что сказал Тони.
Развернуть ⇓
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8

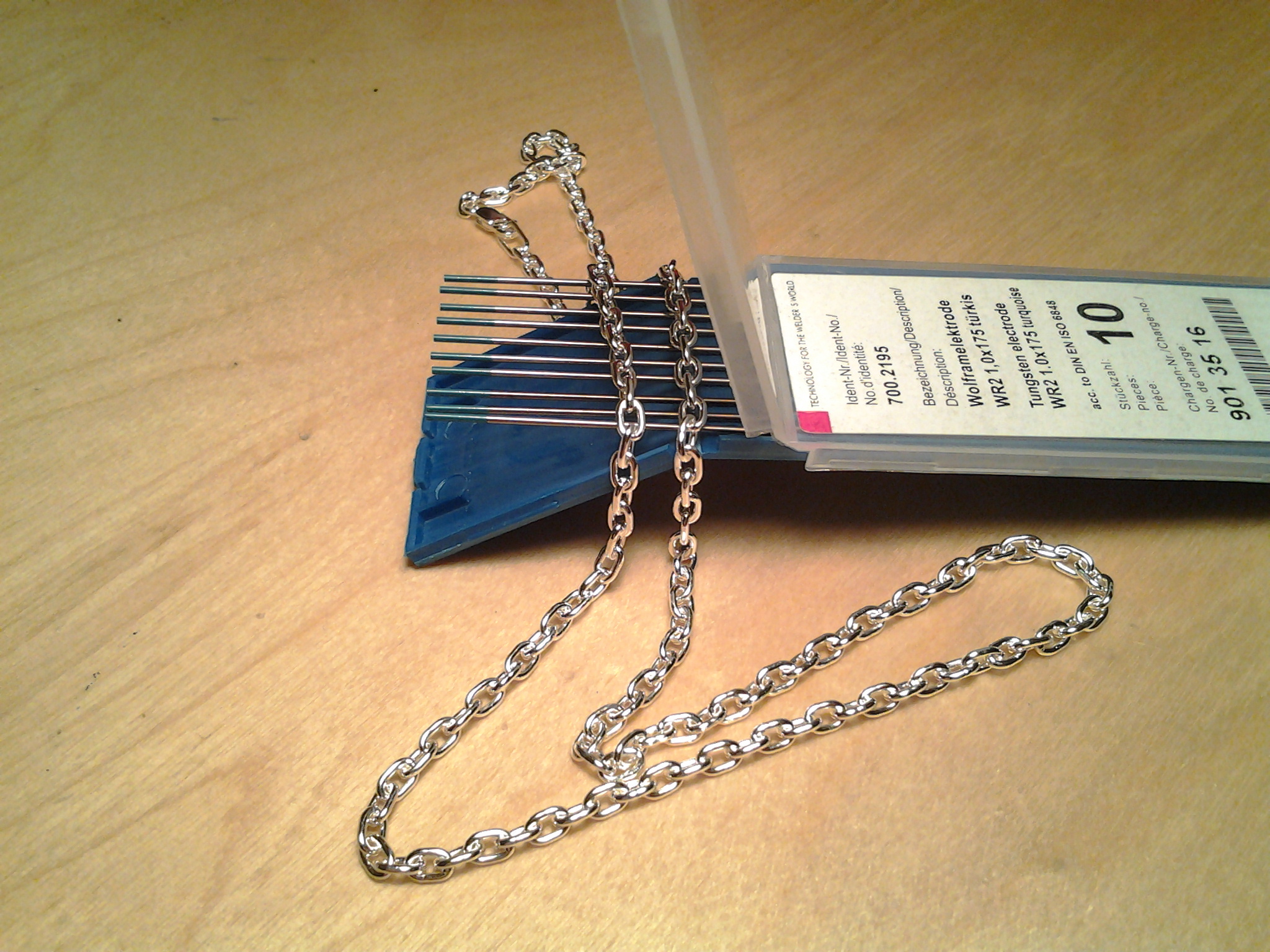

На этот раз решил чего-то покрупнее сварить)

Серебро СрМ925, проволока Ø1,15мм

А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
Режим, на котором варилась цепочка:

Форма импульса: "Трапеция"
ВЧ: режим "1", 75%, 7,1кГц
Подогрев: 1,5мс/40А
Основной импульс: 15мс/120А
А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
 Маленький лайфхак по предгазу. Выше я уже развернуто описывал особенности реализации пред- постгаза у аппаратов Магистр (http://www.jportal.ru:443/forum/forum62/topic14870/message381016/).
Что делать, если нужен длинный предгаз и одновременно короткий? Устанавливаем в настройках время определения касания на величину 300-400мс и получаем короткий предгаз. Но а как же длинный? Тут у Магистра отлично реализовано! При кратком нажатии на педаль или кратком касании электродом запускается продувка. Каснувшись педали несколько раз короткими нажатиями (не доводя до срабатывания импульса) мы запускаем сколько угодно длинный предгаз, что необходимо при продувке при простоях или сварке ответственных деталей или активных металлов. Рабочий предгаз при этом остается коротким.
А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8

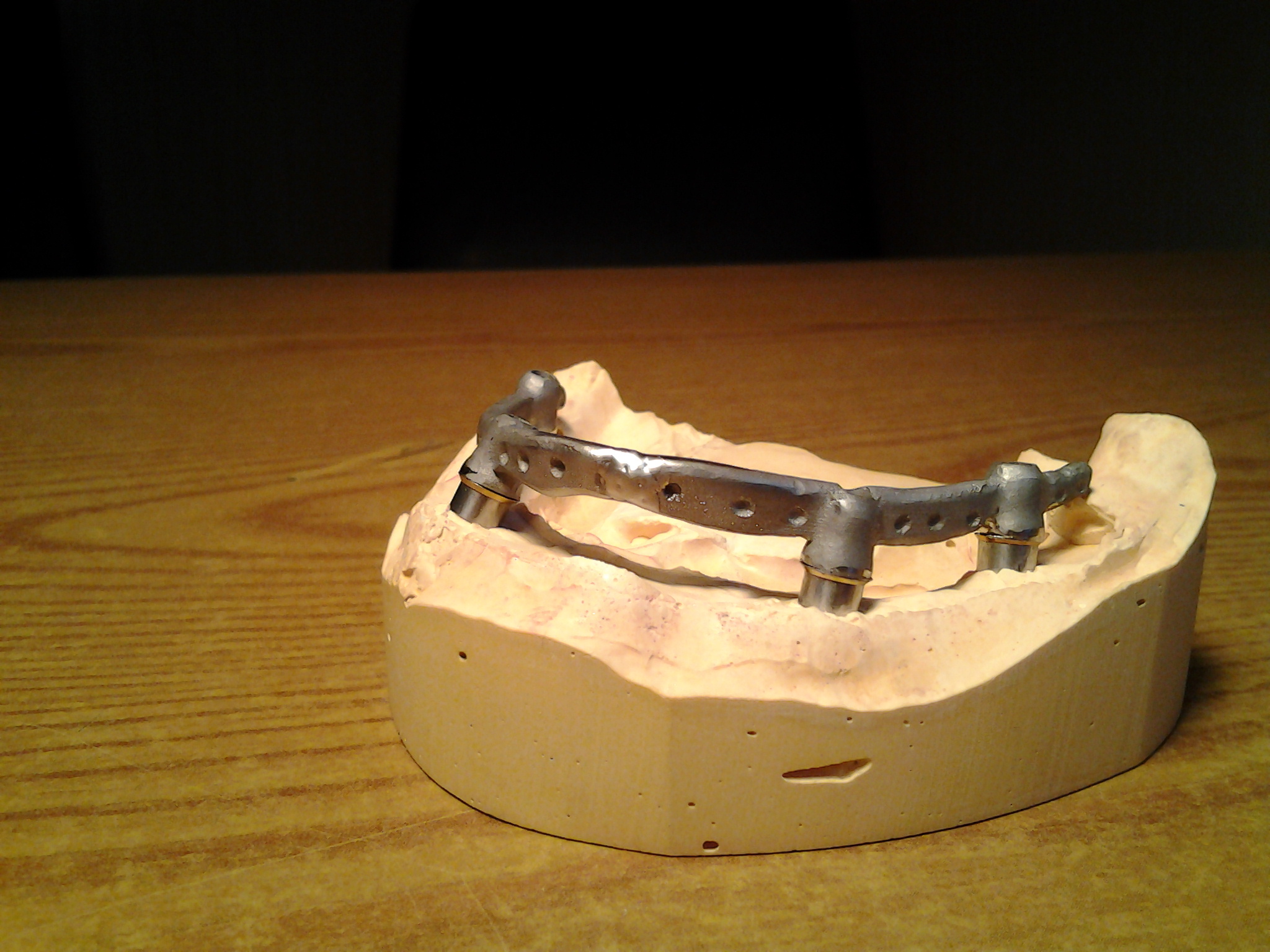

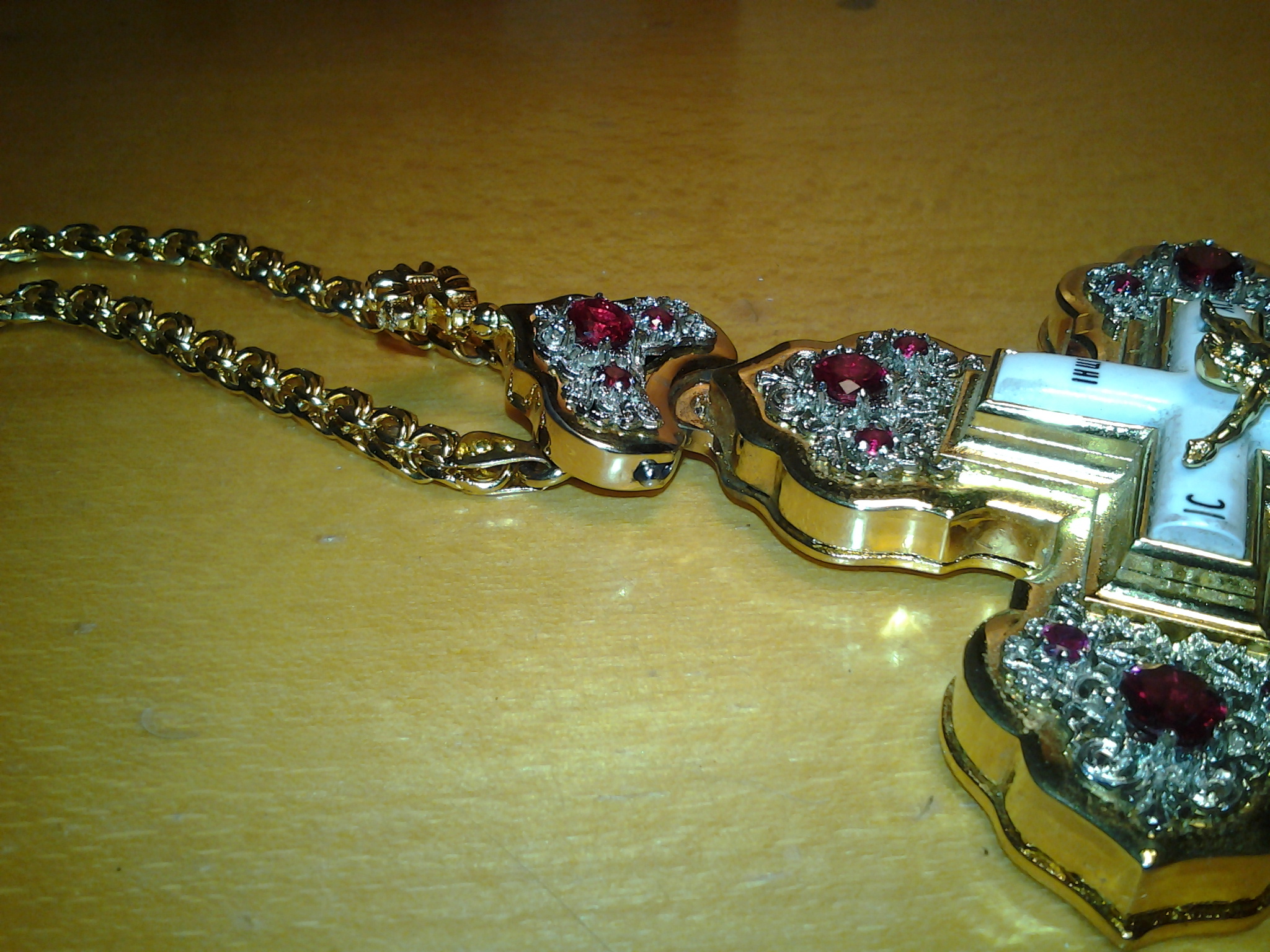

КХС из-под принтера.

А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0
Монтаж колец на серебряной цепочке . Кольца из проволоки диаметром 0,75 мм. Сварка производилась на аппарате Магистр УМД-03 с настройками:

Рабочий ток - 150 А;
Время импульса - 2 мс;
Ток подогрева - 25 А;
Время подогрева - 2 мс;
Форма импульса - Треугольник;


Видео монтажа колец на серебряной цепочки


Изменено: Магистр - 23.12.2020 10:57:23
C Уважением, Магистр!
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0
Сварка серебряной цепочки с квадратными звеньями . Кольца из полосы 0,27х0,92 мм. Сварка производилась на аппарате Магистр УМД-03 с настройками:

Рабочий ток - 70 А;
Время импульса - 3 мс;
Ток подогрева - 30 А;
Время подогрева - 1 мс;
Форма импульса - Треугольник;

Видео сварки серебряной цепи с квадратными звеньями
Изменено: Магистр - 28.12.2020 10:07:07
C Уважением, Магистр!
Пользователь
Регистрация: 03.11.2018
Откуда: Белгород

Сообщений: 2253
В друзьях у: 2
Голосов: 132 / 63
Магистр,
Видео понравилось.
Я не специалист по сварке, но мне кажется получается слишком большой наплыв при сварке.
Может ток слишком большой?
Замучаешься потом рихтовать.
А так, да, впечатляет.
Не нужно мучаться выставлять фуги с минимальным зазором.
Металл серебро?
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0
uvrigel,
Материал цепи серебро 875 пробы. Наплывы от сварки есть, но они не большие и при необходимости, легко уберутся мелким абразивом за несколько проходов. Только целесообразно ли подчищать следы сварки в данном случае? Всё равно шов не видно, так как место сварки оказывается внутри следующего мелкого звена. Можно обработать только последнее звено.
C Уважением, Магистр!
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8

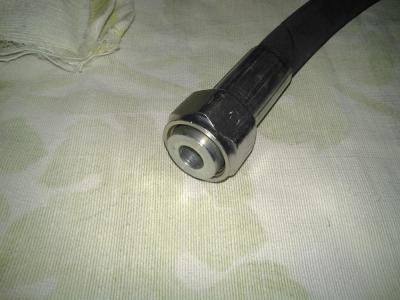

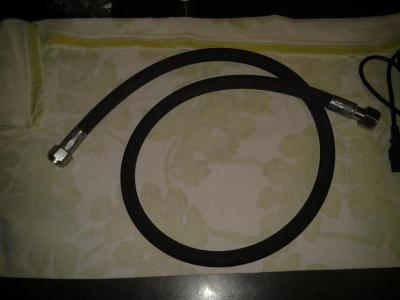

 Раз уж я здесь выкладывал фото редуктора с оптимизатором-второй ступенью, то добавлю еще и фото шланга-заправщика. Шланг используется для закачки малого (8 литров) баллона от большого (40 литров) донора.
Сам шланг рассчитан на рабочее давление 350 атмосфер. Фиттинги сборные, подбирали на месте в конторе, по изготовлению РВД.





А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0

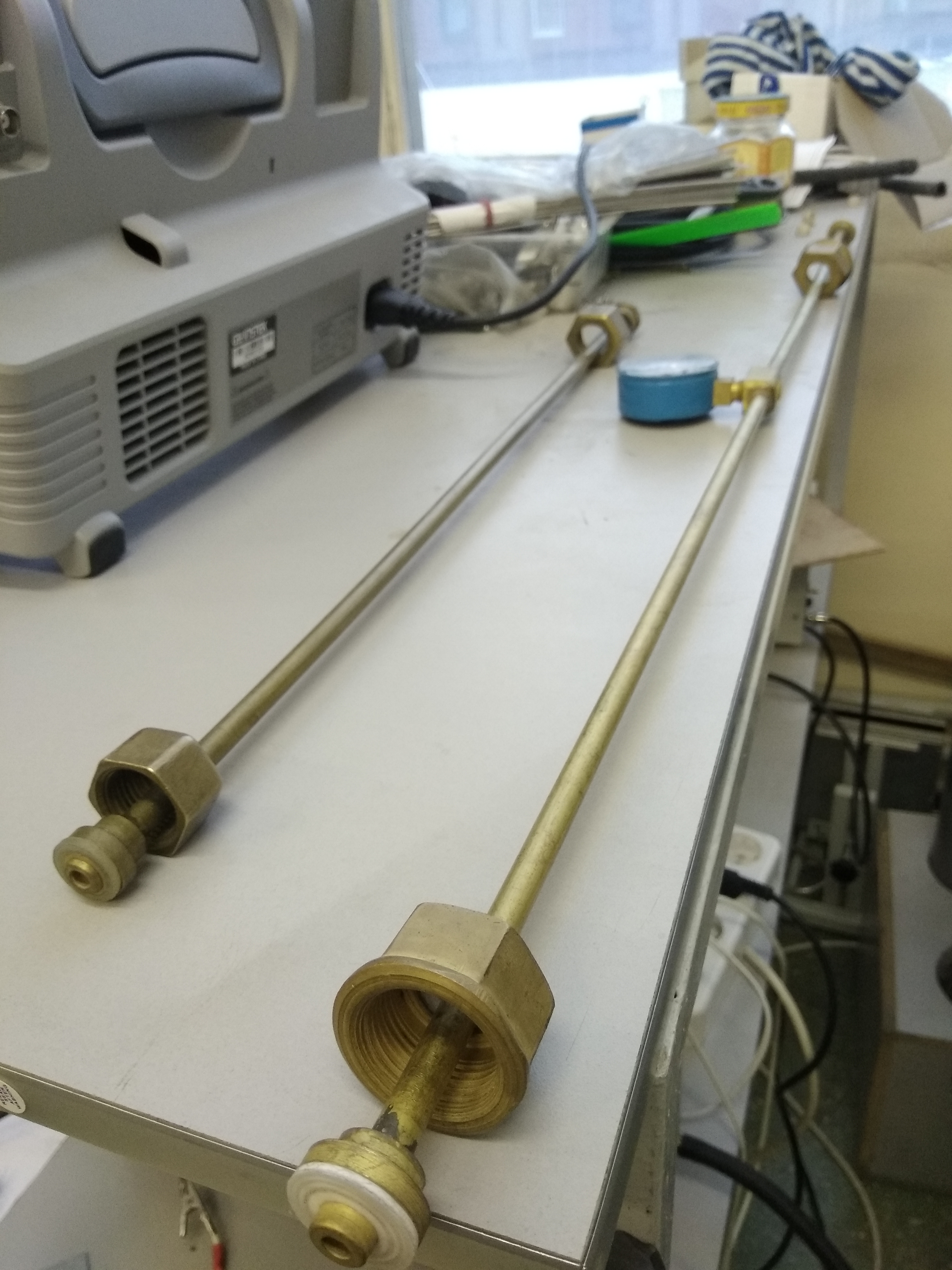

Мы для заправки маленького балона от большого используем готовый переходник с накидными гайками купленный в магазине.


P.S. Коротким пользоваться удобней :)
C Уважением, Магистр!
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
Магистр,
у меня большие баллоны хранятся стоя. Положить- нет места, точнее очень неудобно. Рядом просто ставлю восьмилитровый или двенадцатилитровый. То есть гибкий шланг для меня в приоритете. Если заправлять пятилитровый, то его можно было бы короткой трубкой просто на весу прикручивать.
А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8

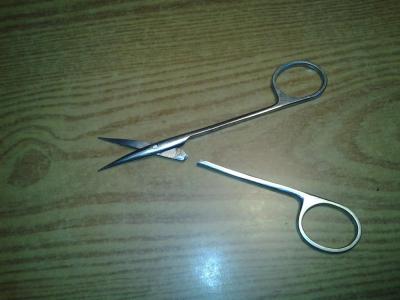

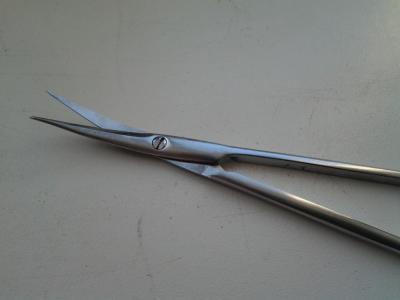

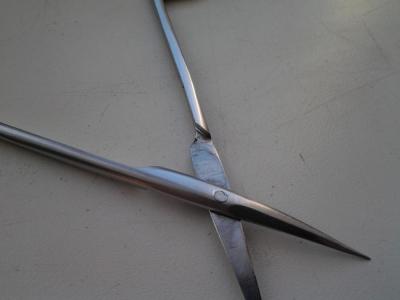

 Хирургические ножницы. Работа сложная.





А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0
Сварка серебряных пластин толщиной 0,27 мм встык с помощью импульсного микро-дугового сварочного аппарата УМД-03.
Настройки сварочного аппарата:
Рабочий ток - 65 А;
Время импульса - 4 мс;
Ток подогрева - 40 А;
Время подогрева - 1 мс;
Форма импульса - Треугольник;



Видео сварки серебряных пластин толщиной 0,27 мм
C Уважением, Магистр!
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
Сварка ушка. Латунь.





Разваривание штифта. Нержавеющая сталь.


А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8

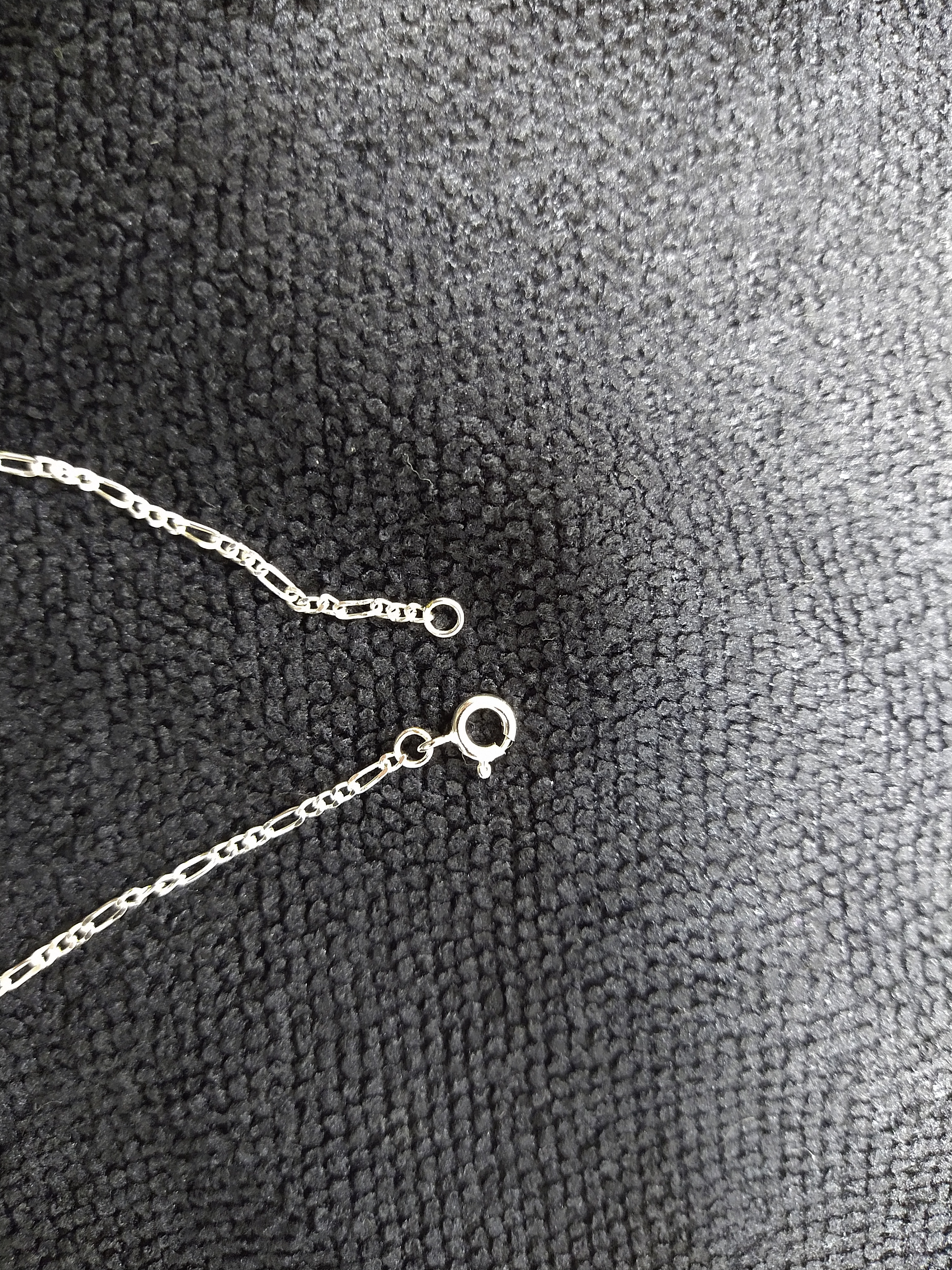

 Замок и звенья из разного сплава. Звенья особенно неприятные- металл легкоплавкий и очень текучий. Замок- наоборот. И то и другое- какая-то нержавеющая сталь. Но ничего, справился.



А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8

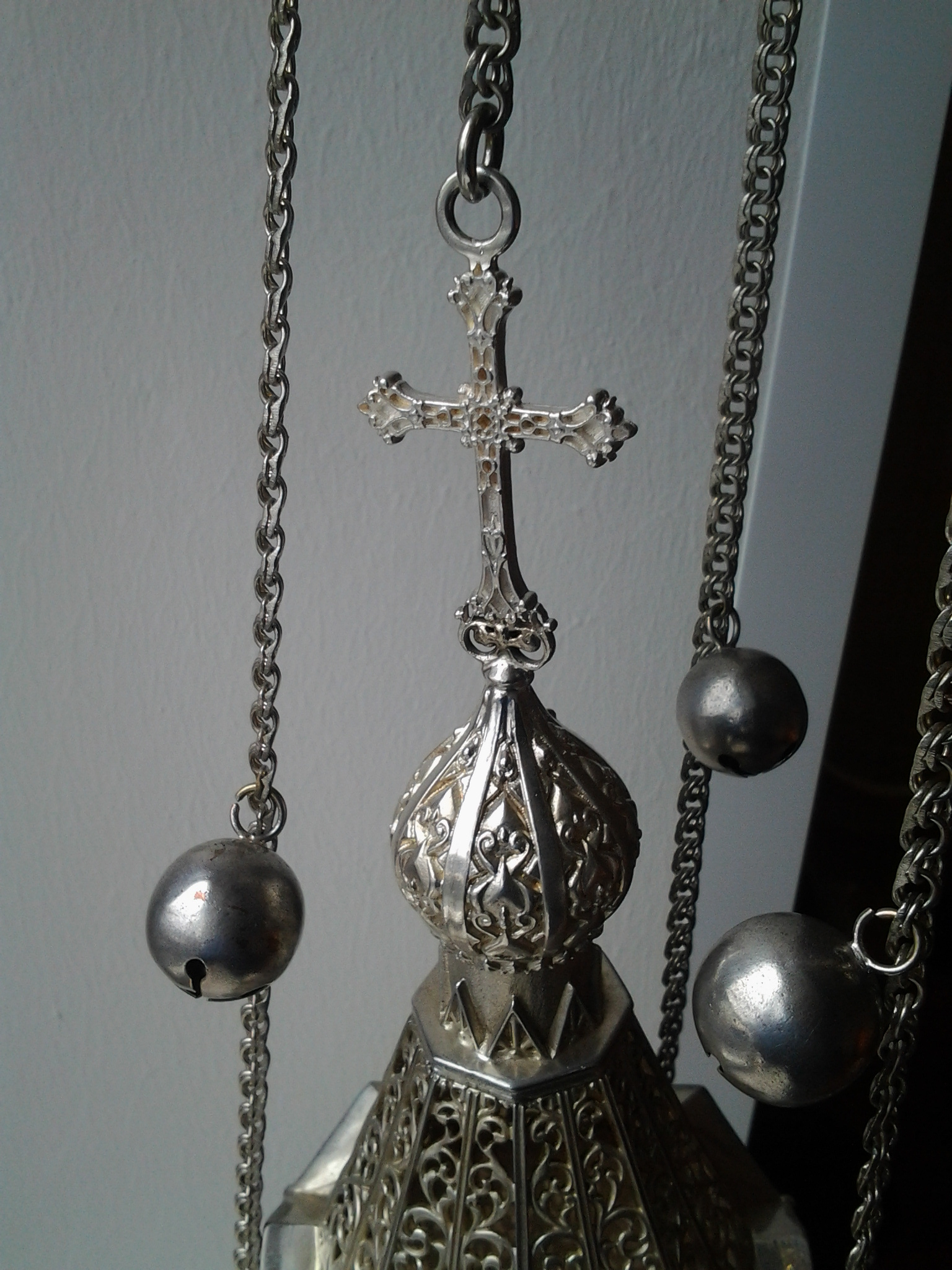

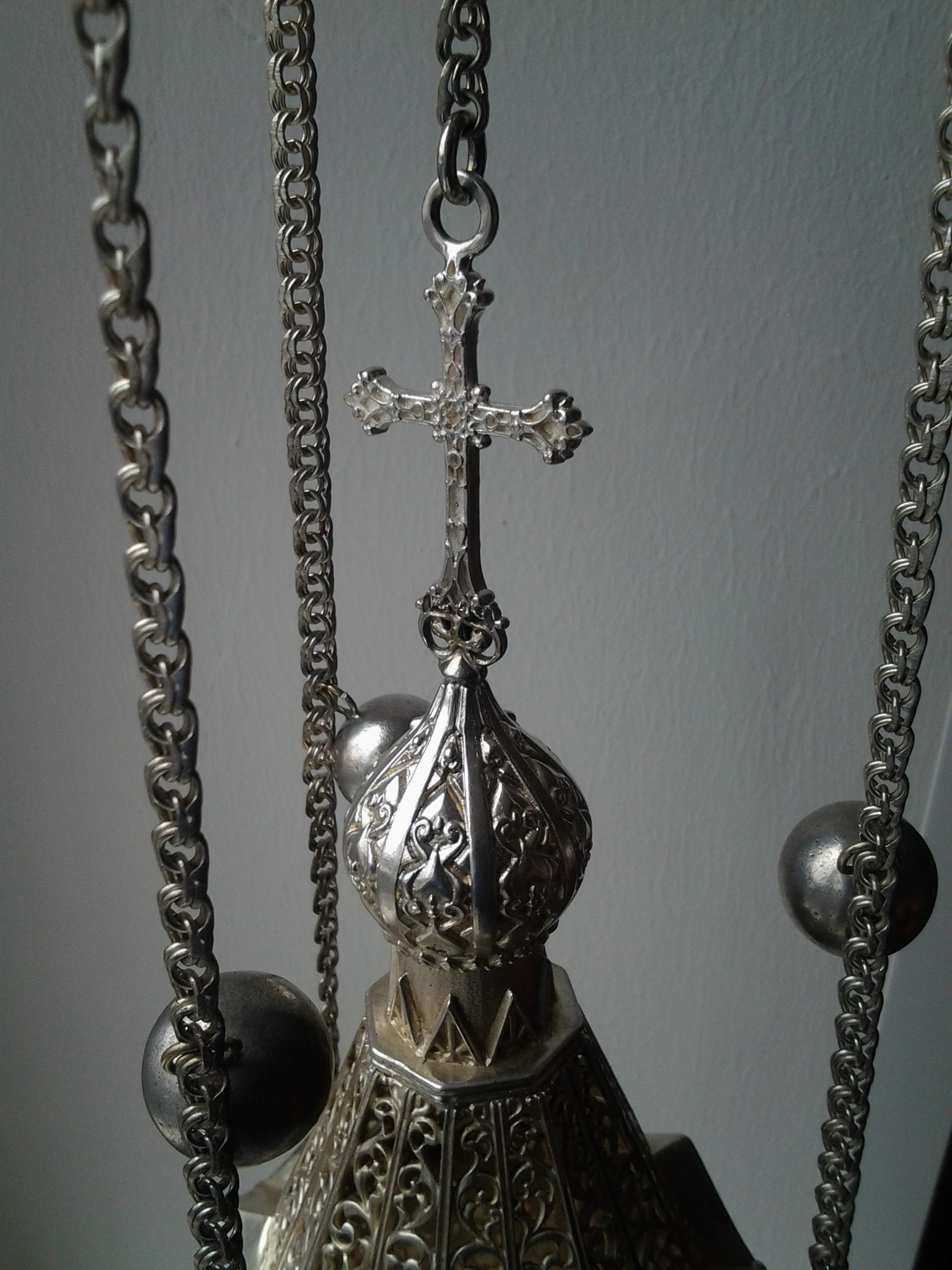

 Ну и в солидный такой довесок работа, с которой не справится ни один из PUKов, да и не всякому Ориону по зубам.

Перелом креста несколько выше основания. Сплав неизвестен, что-то похожее на латунь, но белого цвета. Не ЦАМ и не силумин- гнется, как мягкая латунь или серебро. Цинка очень много. Но нужно помочь человеку.


А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 05.05.2020

Сообщений: 4
В друзьях у: 0
Голосов: 0 / 0
Всем здравствуйте. А в чем отличие Магистра и Иглы?
Пользователь
Регистрация: 08.02.2017

Сообщений: 516
В друзьях у: 5
Голосов: 236 / 1
Цитата

Всем здравствуйте. А в чем отличие Магистра и Иглы?
Боюсь, здесь Вам никто корректно не ответит, т.к. в этом форуме владельцы Магистров, а я не знаю таких пользователей, кто-бы с Иглы на Магистр перешёл, да и с Магистра на Иглу пересевших сложно найти.

Боюсь, Вам придётся самостоятельно разбираться в этом вопросе, почитать документацию на Магистр и Иглу, пообщаться с техподдержкой, почитать ресурсы по ним.

Из общих ресурсов "микросварщиков" могу порекомендовать телеграмм-группы @Микросварка, там есть и "Игольщики", и "Магистроводы", и владельцы ПАКов и Китайцев; также в @Типичный_ювелир немного обсуждений есть. Можно здесь на форуме отдельную тему поднять.
Изменено: ALENCo - 04.05.2021 10:41:04
Пользователь
Регистрация: 28.11.2018

Сообщений: 105
В друзьях у: 0
Голосов: 29 / 0
Сварка медной полосы толщиной 0,2 мм, шириной 6 мм и никелевой полосы толщиной 0,2 мм, шириной 5 мм, к аккумуляторным батареям с помощью УМД-03.
Настройки:
Рабочий ток - 150А
Время импульса - 3мс
Ток подогрева - 35А
Время подогрева 1мс
Форма импульса: Прямоугольник



Видео приваривание выводов к аккумуляторам
C Уважением, Магистр!
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
Магистр,
можно наконечник под это дело сделать другой- с прорезями для выхода газа и сразу с контактом массы. Электрод заправлять так, чтоб только чуть-чуть выступал за кромку. Наконечником прижимаем ленту к контакту и одновременно замыкаем цепь.
А вас, несчастные потомки, накроют соцсетей обломки.
