► Электролизер , подскажите по теме

taurin Bk

Пользователь
Регистрация: 24.09.2012

Сообщений: 65
В друзьях у: 1
Голосов: 0 / 0

0 / 0

Добавлено: 19.06.2013 04:16:24

здравствуйте !подскажите пожалуйста из чего сделаны электроды в заводских водородных горелках ?читал какой то форум написано что из нержавейки делают а знакомый посоветовал взять титановые !начал читать искать наткнулся еще на вариант никеля !так какие нужно ставить что бы не растворились ???
и как рассчитать площадь пластин что бы был минимум выход газа ?хочу маленькую установку !=)блок питания на 12в 29 ампер !

Развернуть ⇓

Offline

ЛС

SEVER'S

Пользователь
Регистрация: 26.06.2019

Сообщений: 300
В друзьях у: 0
Голосов: 40 / 8

#221

0 / 0

Добавлено: 25.11.2022 17:32:57

Цитата

Один мой знакомый очень давно конструировал электролизеры. Так он говорил, что лучший материал для пластин трансформаторная сталь. В ней много кремния и она меньше корродирует.
До сих пор в гараже валяется пачка пластин для несбывшегося проекта.

Чушь..., электротехническая сталь коррозирует чрезвычайно интенсивно.
Электроды из такой стали развалятся в труху.

Offline

ЛС

vks

Пользователь
Регистрация: 14.04.2009

Сообщений: 693
В друзьях у: 1
Голосов: 61 / 7

#222

0 / 0

Добавлено: 25.11.2022 18:27:29

А вы пробовали?
У него все работало и долго.

Изменено: vks - 25.11.2022 18:28:41

Offline

ЛС

SEVER'S

Пользователь
Регистрация: 26.06.2019

Сообщений: 300
В друзьях у: 0
Голосов: 40 / 8

#223

0 / 0

Добавлено: 25.11.2022 18:37:16

Цитата
(vks 25.11.2022 18:27:29) А вы пробовали?

Да, пробовал. Трансформаторная сталь, на 95,5% состоит из железа, а иногда лигируется алюминием. Железо и алюминий, не дружат со щелочами.

Offline

ЛС

korobtsov-alex

Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5844
В друзьях у: 17
Голосов: 910 / 24

#224

0 / 0

Добавлено: 26.11.2022 00:03:25

Цитата
(vks 25.11.2022 18:27:29)А вы пробовали?

На моем счету четыре аппарата с пакетами из тансформаторной стали.
Парочка уже давно отправилась в металлолом, еще два стоит в мастерской, причем один в последнее время служил донором для второго. Летом пластины закончились совсем, пришлось купить нержи, нарубить пластин и собрать пакет из них. Пока работает, нареканий нет. Не гарантирую, что проблем и дальше не будет, но надеемся на лучшее, тем более видеоролик, предоставленный SEVER'S обнадеживает.

Offline

ЛС

Юрий Бессолов

Пользователь
Регистрация: 13.08.2010
Откуда: г. Рыбинск Ярославской обл.

Сообщений: 6512
В друзьях у: 22
Голосов: 1080 / 66

#225

0 / 0

Добавлено: 26.11.2022 04:12:07

korobtsov-alex,
И не лень тебе каждый раз новый делать? ))) Давно бы либо купил нормальный, либо сразу из нормальной нержавейки сделал раз и навсегда.

Offline

ЛС

korobtsov-alex

Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5844
В друзьях у: 17
Голосов: 910 / 24

#226

0 / 0

Добавлено: 26.11.2022 04:34:10

Цитата
И не лень тебе каждый раз новый делать?

Новые пластины сделали только раз, до этого меняли совсем разрушившиеся на те, что были более менее нормальными.
Аппараты сами по себе хорошие, пакет из 32пластин 330х300мм, мощный блок питания на 70 вольт с автоохлаждением. Поизводительность отличная. По случаю купил несколько. Выкинуть жалко, вот и занимаемся переделкой.

Offline

ЛС

Юрий Бессолов

#227

0 / 0

Добавлено: 26.11.2022 09:51:11

Цитата
(korobtsov-alex 26.11.2022 04:34:10)

Цитата
Выкинуть жалко

Если ты о трансформаторной стали, то порекомендовал бы не жалеть её, а, либо выбросить, либо использовать по другому назначению. Уверяю, что Сергей (SEVER'S) достаточно компетентный в данном вопросе. Стоит прислушаться к его мнению.

Offline

ЛС

vks

Пользователь
Регистрация: 14.04.2009

Сообщений: 693
В друзьях у: 1
Голосов: 61 / 7

#228

0 / 0

Добавлено: 26.11.2022 10:11:30

У него была трансформаторная сталь легированная кремнием ( с его слов). Аппарат был без трансформатора, с тиристорной регулировкой. Помню разделительные кольца у него были из резиновых прокладок от алюминиевых фляг для молока.

Offline

ЛС

SEVER'S

Пользователь
Регистрация: 26.06.2019

Сообщений: 300
В друзьях у: 0
Голосов: 40 / 8

#229

0 / 0

Добавлено: 26.11.2022 23:22:59

Цитата

Любая трансформаторная сталь имеет своем составе кремний, именно этим она и отличается от черного железа. Но 4% кремния никак не могут повлиять на коррозийную стойкость металла.

Offline

ЛС

Сергей

Пользователь
Регистрация: 11.11.2022

Сообщений: 3
В друзьях у: 0
Голосов: 0 / 0

#230

0 / 0

Добавлено: 16.12.2022 09:55:36

Цитата

(SAAD 10.07.2013 17:18:09)

Цитата

(taurin Bk 10.07.2013 10:42:28)

Цитата

Всё зависит от того какая мощность будет использоваться.
При подключении электролизера состоящего из 110-ти пластин,
к питанию 220В максимальная нагрузка на одну ячейку (из 110 пластин)
может быть не более 11А. т.к. одна пара пластин с максимальным КПД
может переварить не более 0,1А (0,1х110=11) При такой мощности
можно получить 10 литров газа в минуту.

тогда не зачем делать бп на 12в 30а подойдет и 0.6 а так я понимаю ??больше он взять не сможет правильно ??

Нет, не правильно. Одна ячейка это (к примеру) [+///-], такая ячейка может переварить 0,5А
Но от этой ячейки мало эфекта, по этому нужно строить более эффективный электролизер
с множеством ячеек, к примеру из 6 ячеек: [+///-///+///-///+///-///+] такой электролизер уже может
переварить 2,5А. Но такие расчеты всегда уходят только теорию, т.к. электролиз будет с КПД = 100%
но газа при этом, как и энергозатрат будет очень мало. Если дать гораздо больше тока на пластины
мы получим много газа, но КПД электролизера при этом значительно снизится, т.к. значительная
часть электрической энергии будет трансформироваться в тепловую.
Так же хочу заострить Ваше внимание на том что может переварить одна пара пластин.
Как я писал Выше, одна пара пластин может переварить 0,1А. Правильней было бы сказать
не о амперах, а о мощности. Я делал испытания и сделал вывод что пара пластин переваривает
0,1А при напряжении 220 вольт, а это означает что пара пластин с 100% КПД может переварить
0,1 х 220 = 22Вт. Если сделать такой же опыт с напряжением 12 вольт, значит пара пластин сможет
переварить до 1,8 А. (22 / 12 = 1,8 )

Т.е. в электролизерах с площадью одной пластины в 1м.кв. тоже 22 Вт на пару ?
Или 22 Вт это мощность на определенную площадь ?

Ребят, может я что то не понимаю, но прокомментируйте хоть как-нибудь.
А если не трудно, то хоть намекните в чем я заблуждаюсь.

Offline

ЛС

Сергей

Пользователь
Регистрация: 11.11.2022

Сообщений: 3
В друзьях у: 0
Голосов: 0 / 0

#231

0 / 0

Добавлено: 16.12.2022 10:53:12

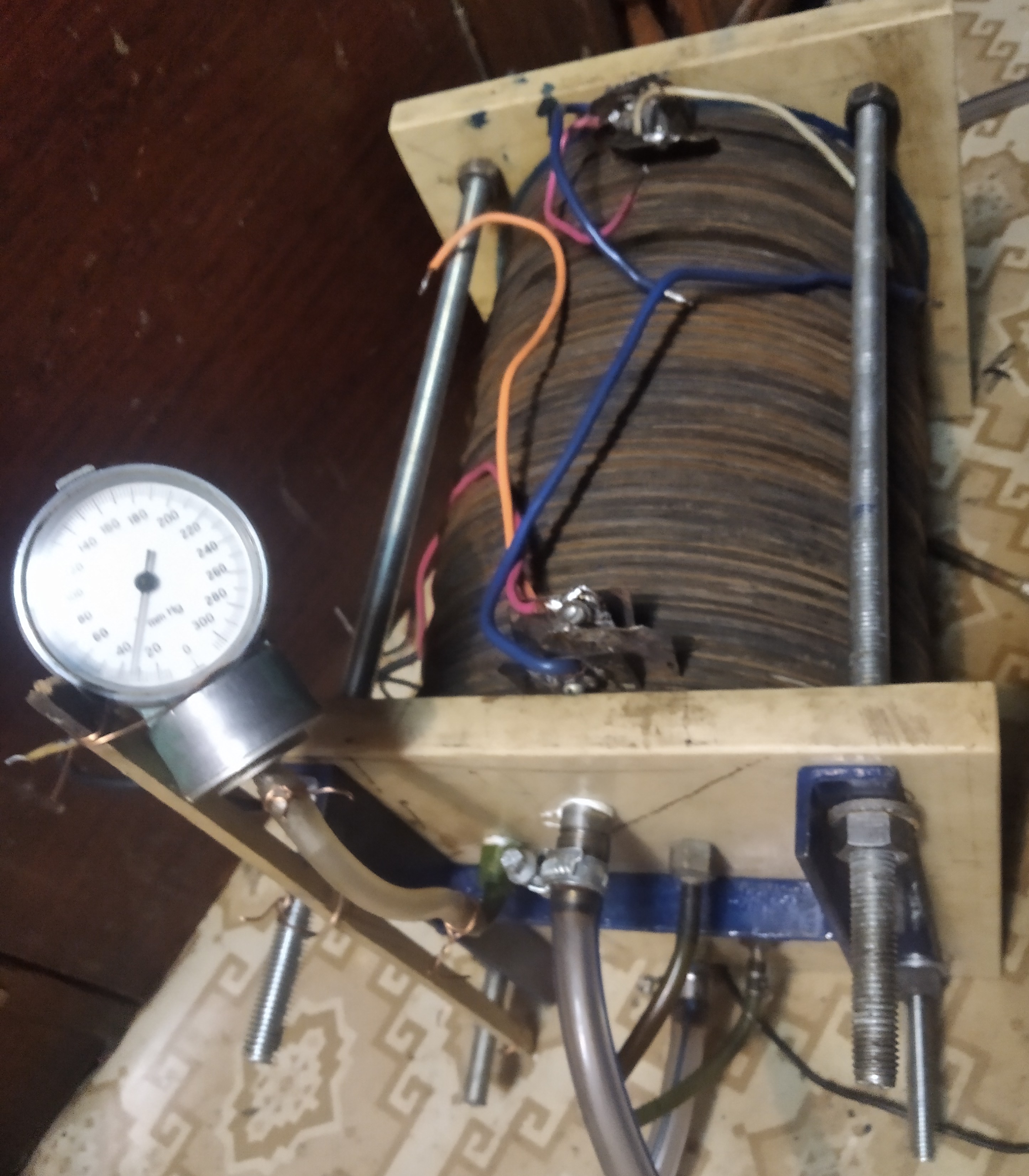

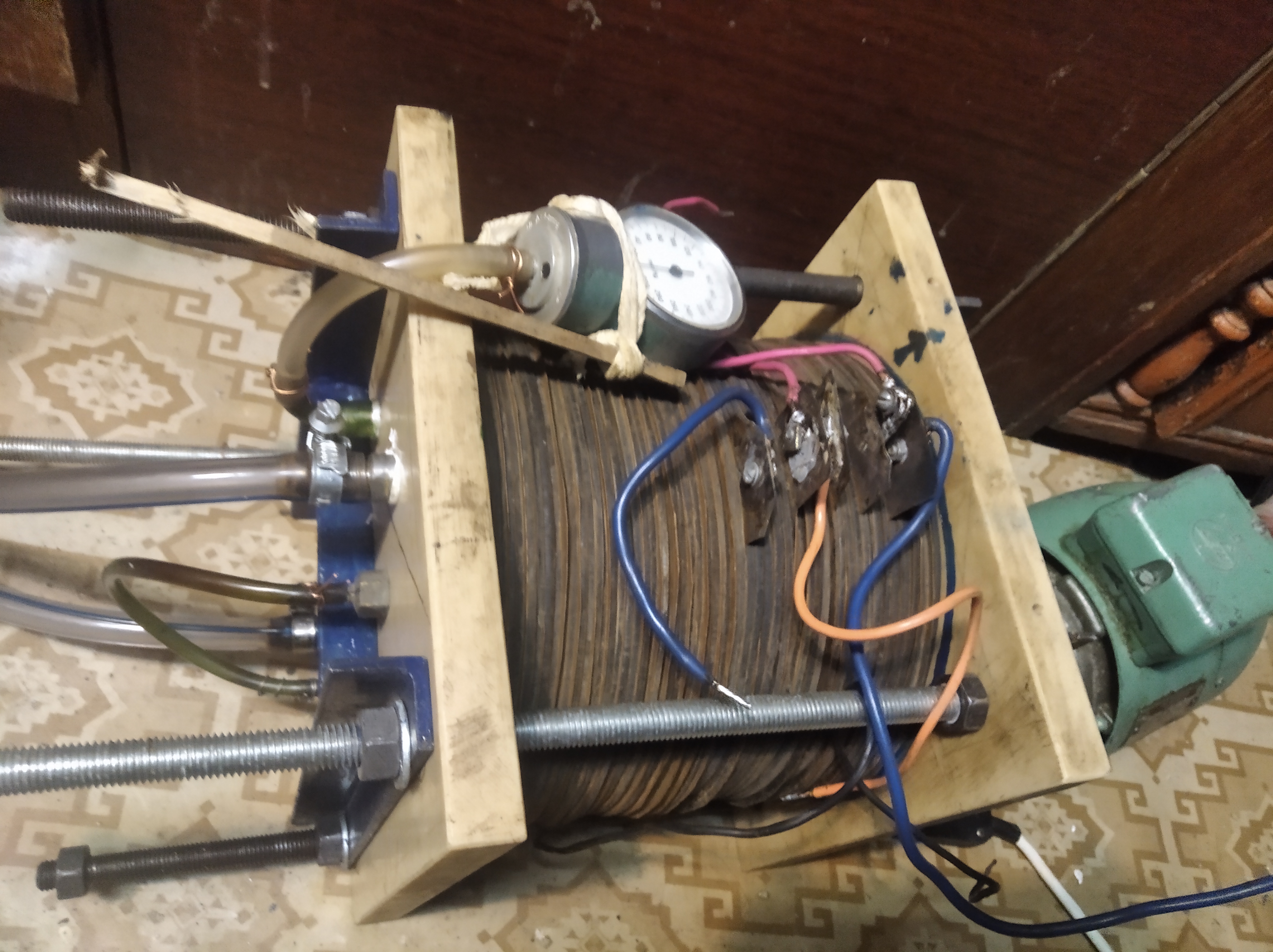

Собрал эл-зер на 12в - 4 ячейки по 6 пар.
Напряжение на парах получается разным:
между основным и ближайшим промежуточным электродами напряжение выше на 10% чем между промежуточными электродами.
Например, если между основным и ближайшим промежуточным - 2В, то на любой паре промежуточных пластин будет 1.8В

И так во всех ячейках.
Почему разное напряжение ?
