Приветствую.

В очередной раз возник такой вопрос, как нормально сделать "развёртку" корпуса перстня, для дальнейшего изготовления. Как сделать классические чертежи я знаю, проблема развернуть его. В курсе начерталки толком ничего не нашёл. Подскажите как это хорошо сделать руками или из 3D модели.
Развернуть ⇓
Offline
Профиль
Вверх
Виктор T.
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
#41
0 / 0
Добавлено: 29.11.2018 17:43:58
Так это что, если бумага толстая, пропитать воском или вощеную взять, то сразу и заформовать поди можно? :huh:
А вас, несчастные потомки, накроют соцсетей обломки.
Offline
Профиль
Вверх
Янис
Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4415
В друзьях у: 7
Голосов: 694 / 393
#42
0 / 0
Добавлено: 29.11.2018 17:47:52
Цитата
Там и газетная подойдёт.
Да сейчас газеты очень дорогие однако, а мне надо то бумаги всего на один перстень.
Offline
Профиль
Вверх
korobtsov-alex
Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5844
В друзьях у: 17
Голосов: 910 / 24
#43
0 / 0
Добавлено: 29.11.2018 20:04:13
Цитата
надо то бумаги всего на один перстень.
Offline
Профиль
Вверх
ремесленник
Пользователь
Регистрация: 01.10.2010
Откуда: Предгорья Алтая

Сообщений: 8629
В друзьях у: 21
Голосов: 806 / 34
#44
1 / 0
Добавлено: 30.11.2018 15:40:45
:biggrin2:  :biggrin2:  :biggrin2: Сейчас молодЕжь форумная читает умных дядек и никак в толк взять не может, за такие продвинутые технологии. А кто-то поди и конспектирует помаленьку......
Тот кто пляшет и поет - тот поет и пляшет, тот кто пашет и кует - тот кует и пашет.
Offline
Профиль
Вверх
Greno4ka
Пользователь
Регистрация: 28.02.2016
Откуда: Default City (Москва)

Сообщений: 796
В друзьях у: 0
Голосов: 28 / 11
#45
0 / 0
Добавлено: 24.05.2019 20:31:51
Цитата

Svetly,
Да ктожешь его знает вон топикстартер молчит, а у меня работа встала, надо перстень моделить а бумаги нету.
Это шутка? Обычная для черчения ГосЗнак подойдёт
Чтобы строить, надо знать, надо овладеть наукой.А чтобы знать, надо учиться. Учиться упорно,терпеливо. Учиться у всех – и у врагов и у друзей, особенно у врагов. Учиться, стиснув зубы, не боясь, что враги будут смеяться над нами, над нашим невежеством.
Offline
Профиль
Вверх
Янис
Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4415
В друзьях у: 7
Голосов: 694 / 393
#46
0 / 0
Добавлено: 24.05.2019 20:37:37
Greno4ka,

Да какие шутки, клиент из за отсутствия бумаги отказался от заказа.
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
#47
7 / 0
Добавлено: 25.05.2019 05:01:34
Цитата
Нафиг верх дугой? Отстучал два полукруга на ригеле как следует, спаял и притёр, верх будет ровной площадкой.

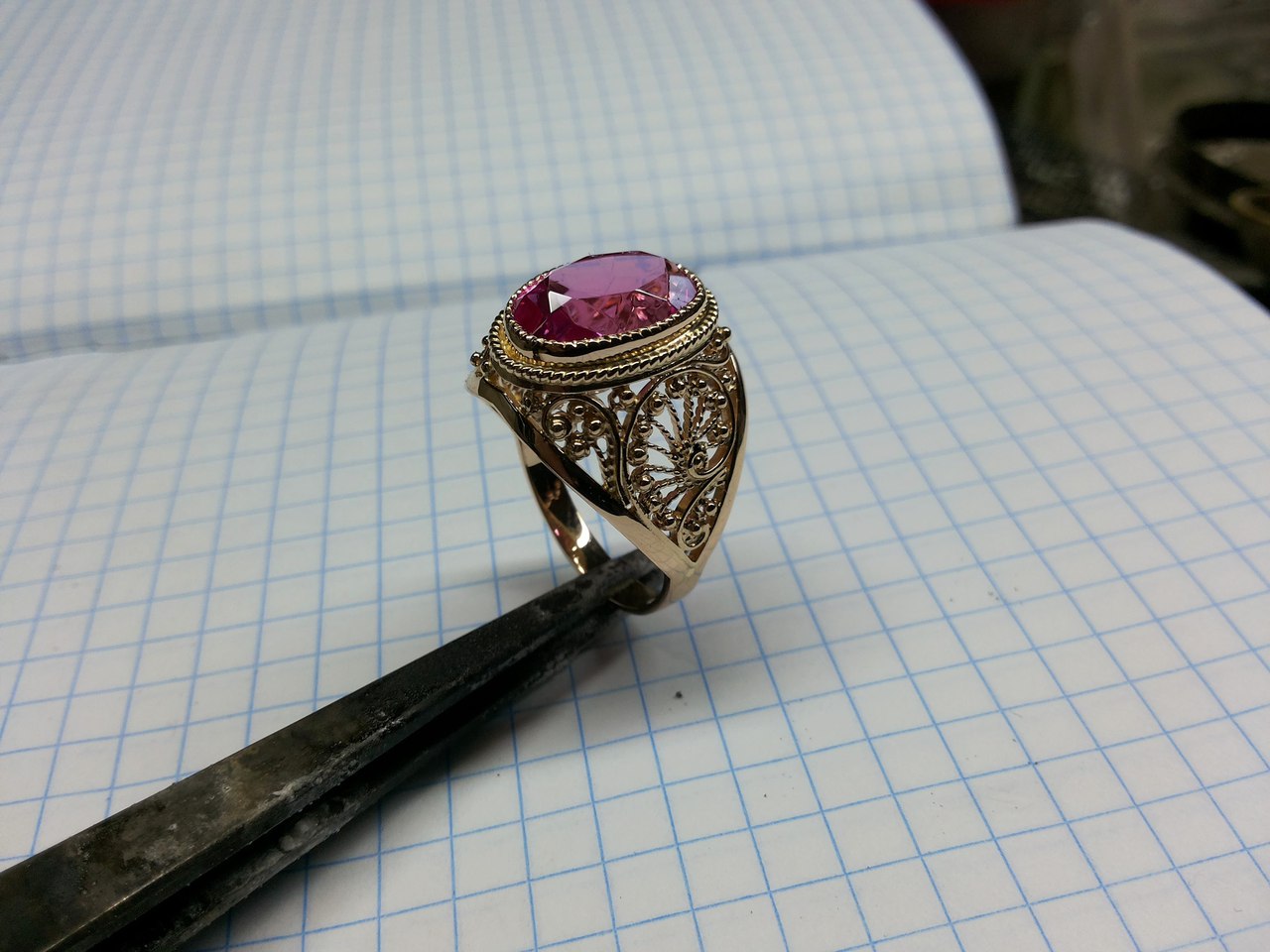

а вот сразу тридешников видать)))))))  для того, что если каркас под филигрань...или окно резать к примеру нужно под узор... то верх притрешь и будет там разной ширины все... а для того и есть навык что под каждый размер своя кривизна делалась,  что бы потом на сборке получить нужную форму и  которая зависит и от размера пальца..... вот для этого желательно было начертательную геометрию знать....... чтобы на шаблоне разметить... и подписать и размер и толщину и вес...... и в коробочку))
и что характерно такие печатки получались легче прочней и дольше блестят...... и сейчас нет нет грешим ручной... не все же литье......
https://www.youtube.com/watch?v=sGqOdsco__I

у нас еще некоторые заказывают и такое  :brows:   :brows:   :brows:   :brows:   деревня)))))))
Изменено: Сергей Вальтман - 25.05.2019 05:18:47
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
#48
3 / 0
Добавлено: 25.05.2019 07:24:58

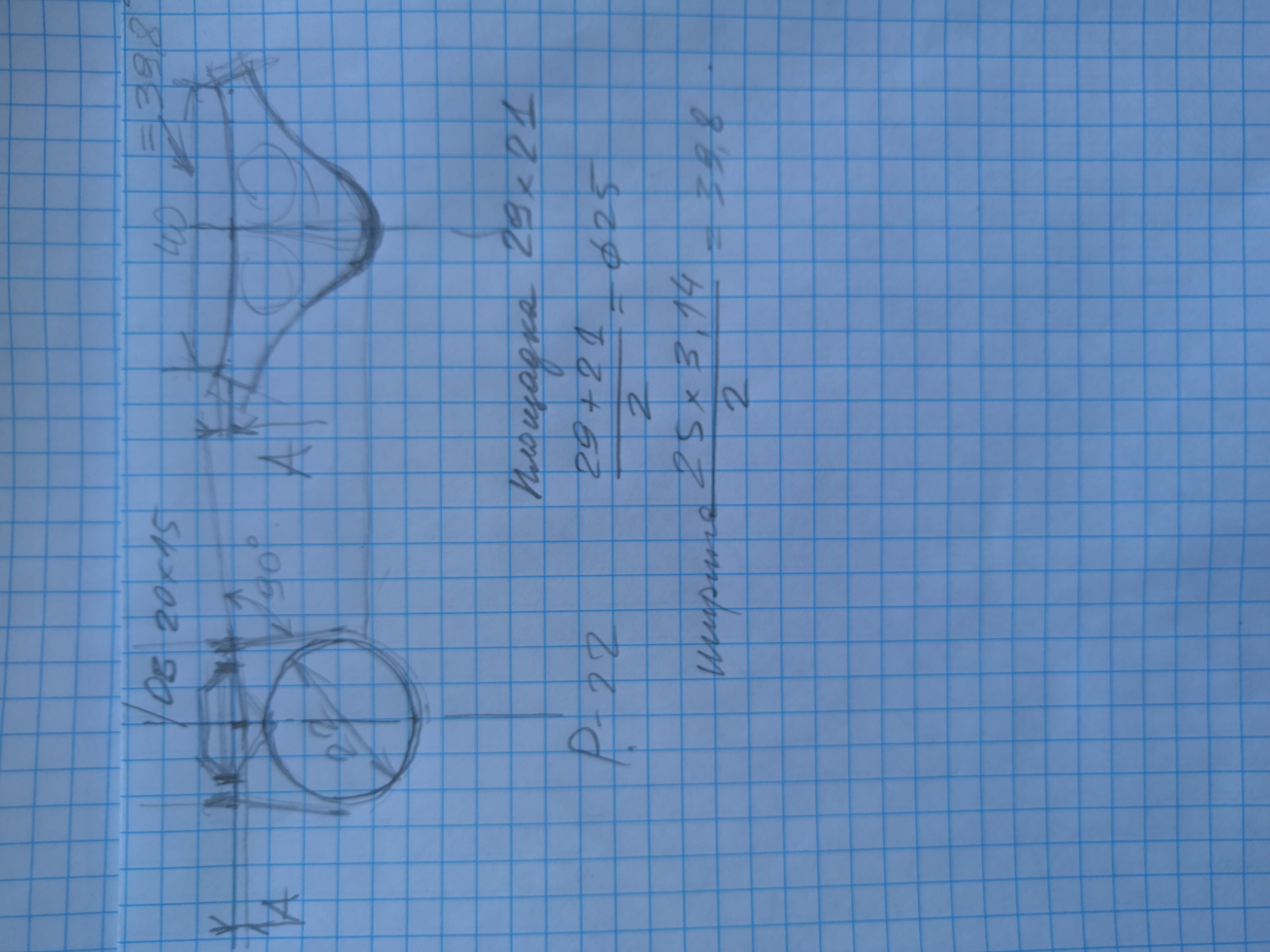

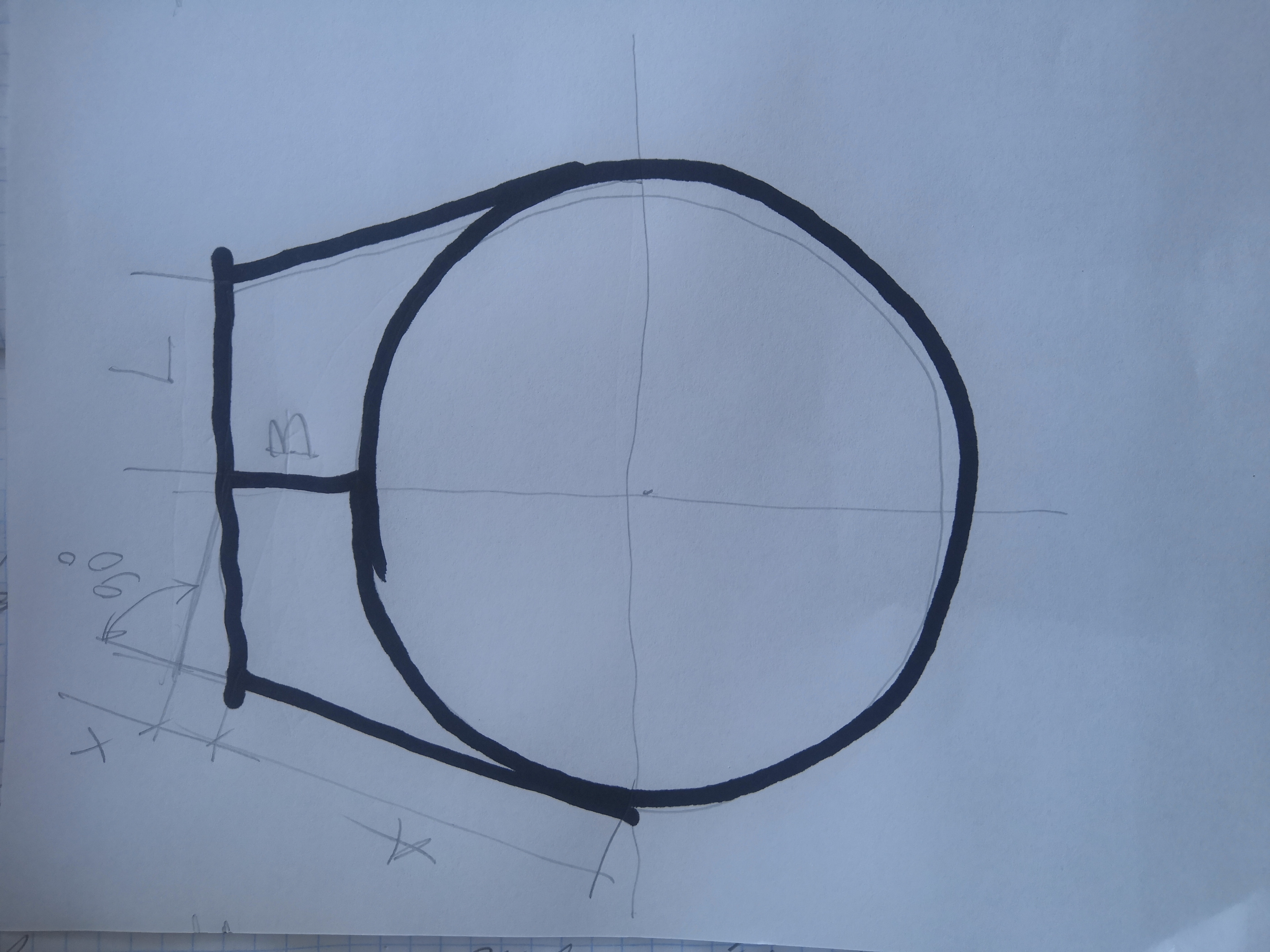

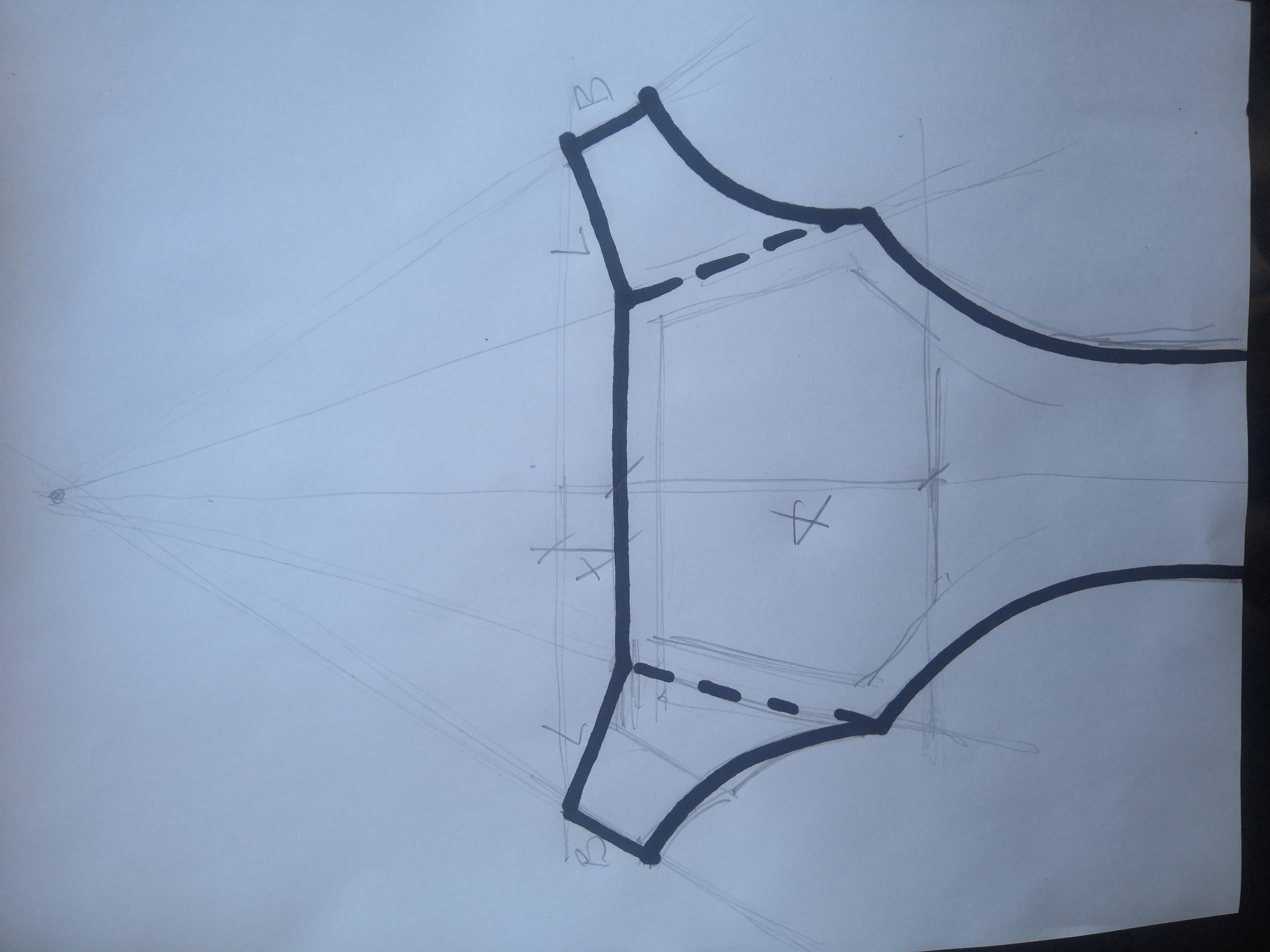

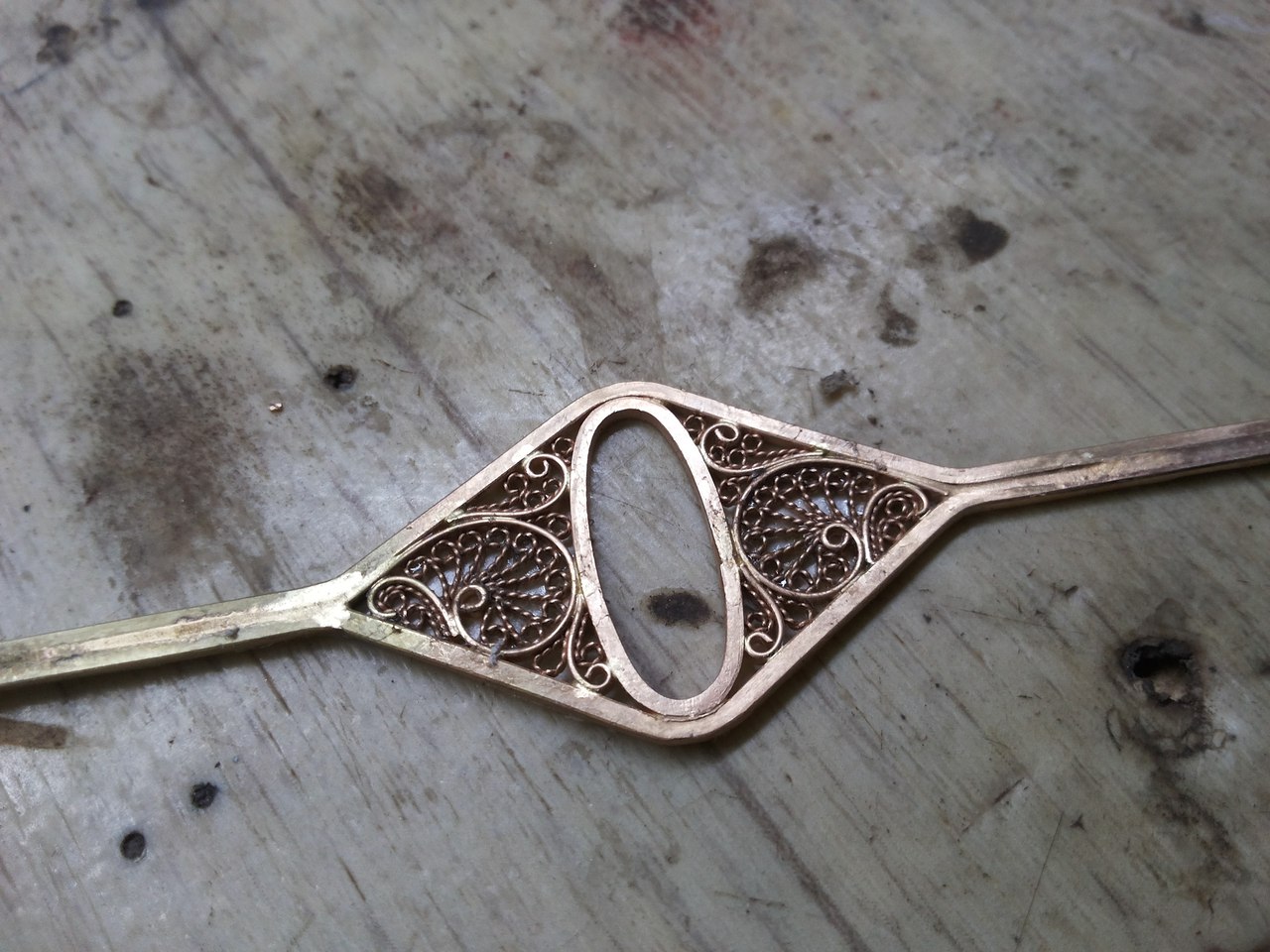

 примерно так строится развертка
По этому от ширины площадки и размера перста  и зависит Х

По ней углы ушек, или стрела прогиб дуги и подбирается, если перегиб резкий, то изнутри подсекается штихелем 90град....и загибается, потом пропаивается ..
Изменено: Сергей Вальтман - 25.05.2019 07:40:05
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
#49
6 / 0
Добавлено: 06.07.2019 12:09:21

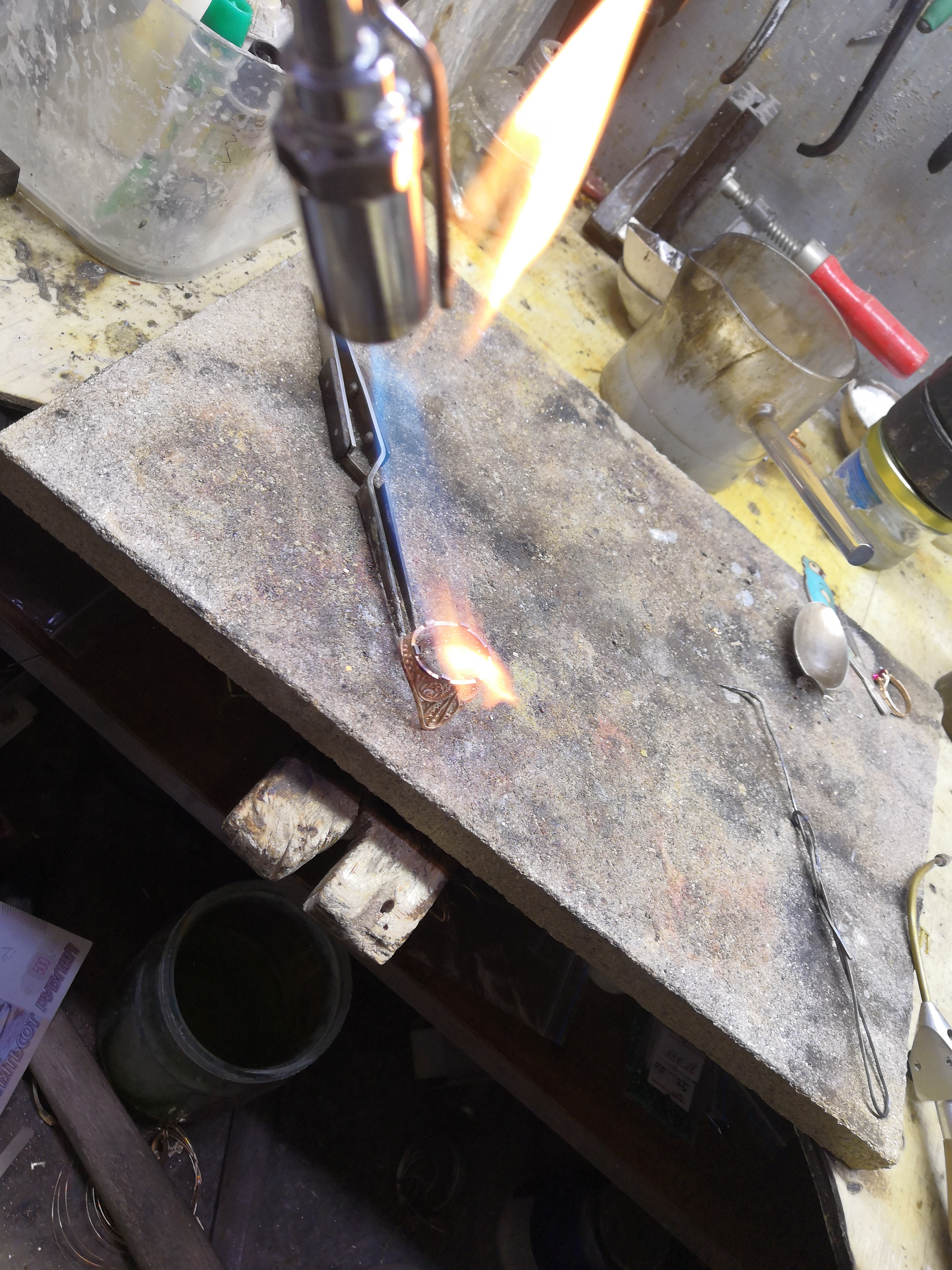

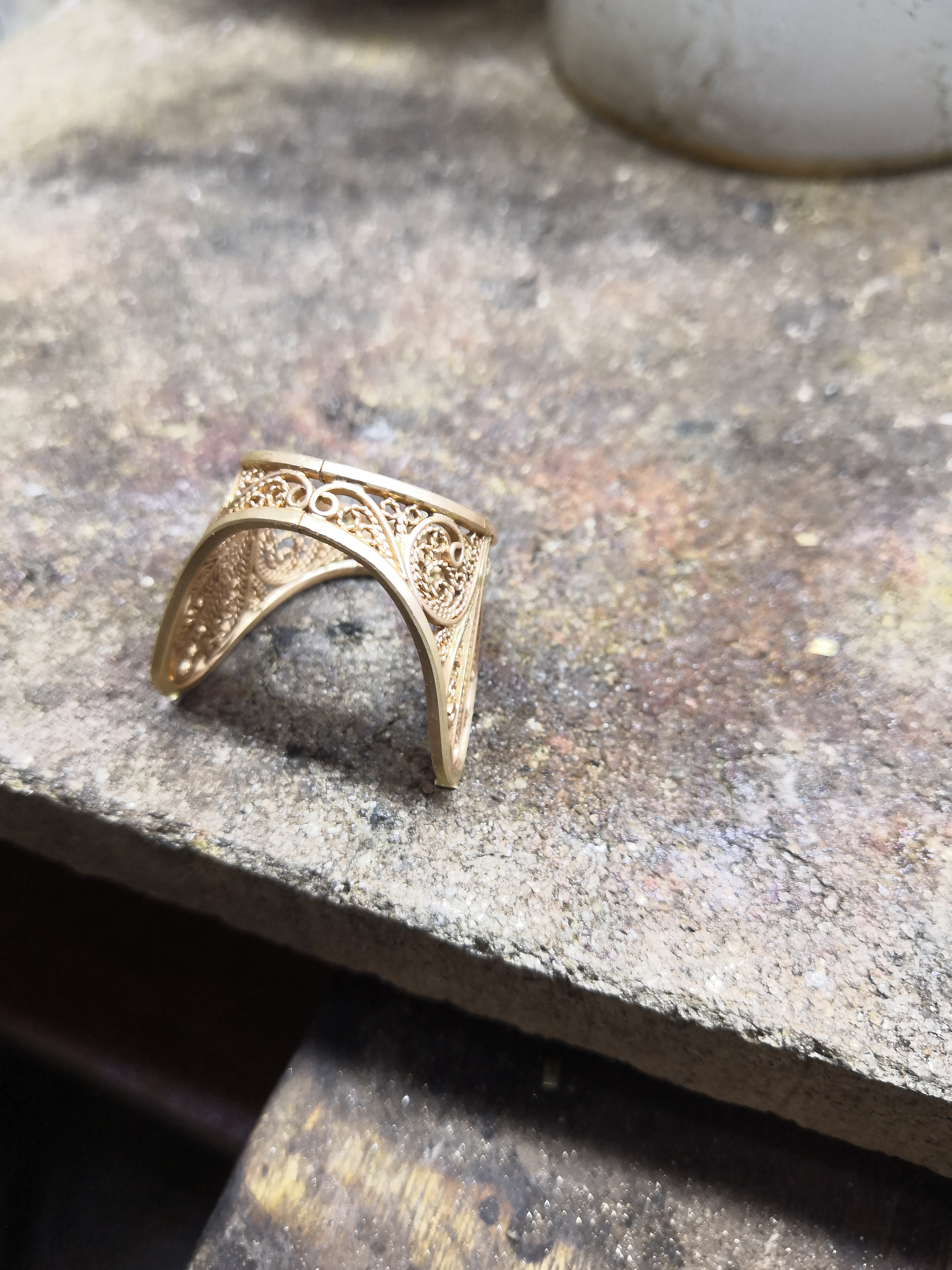

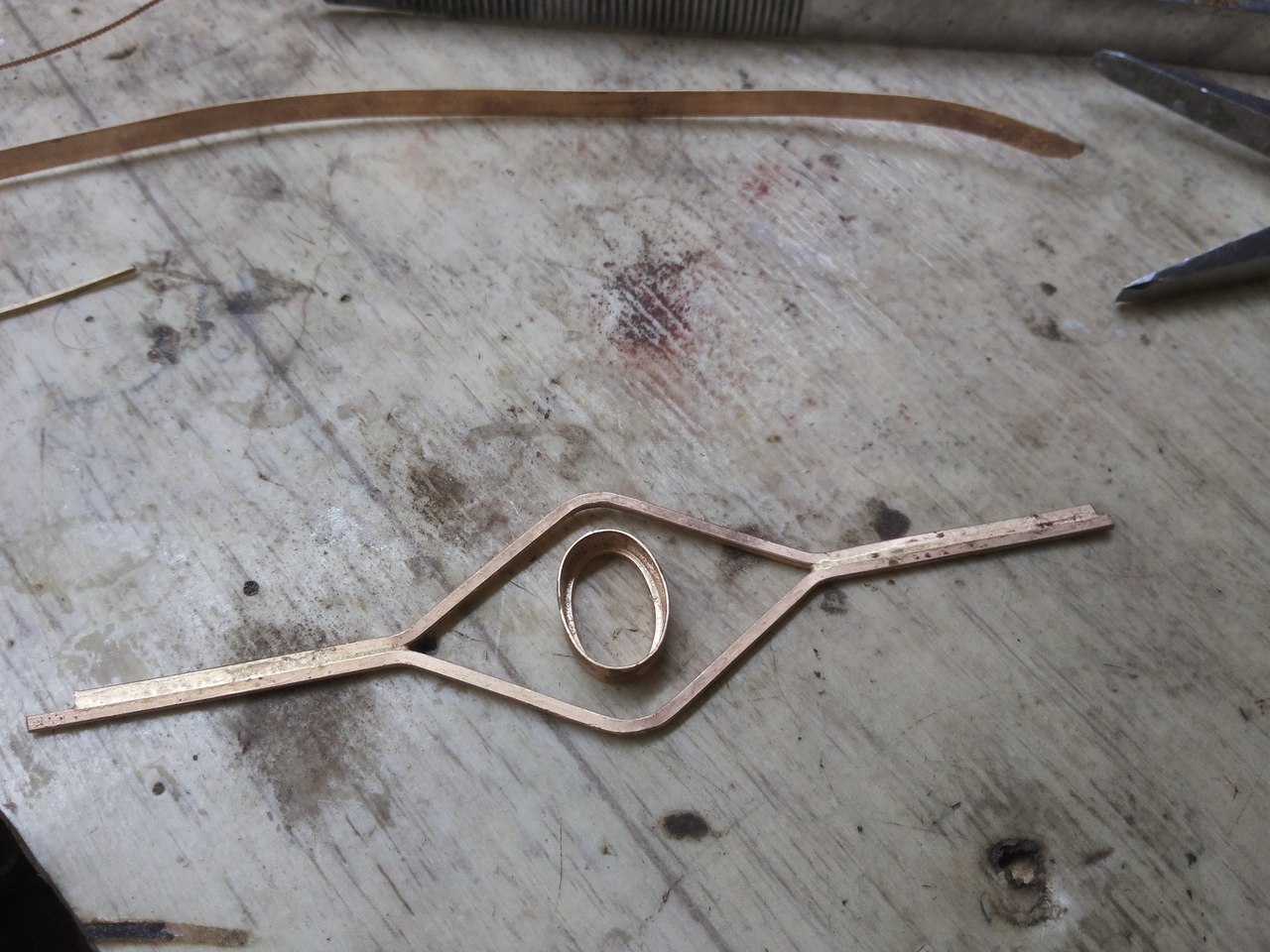

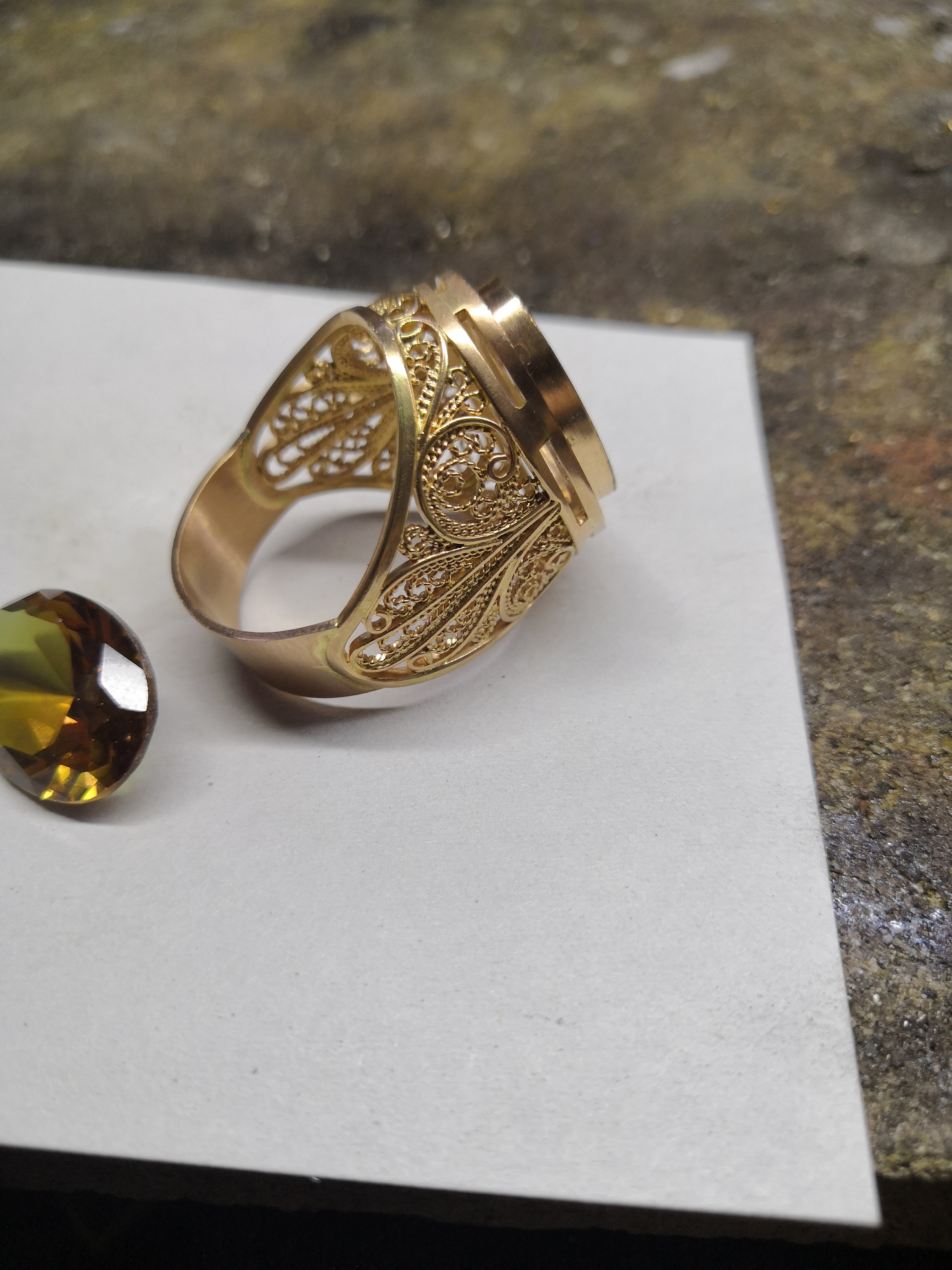

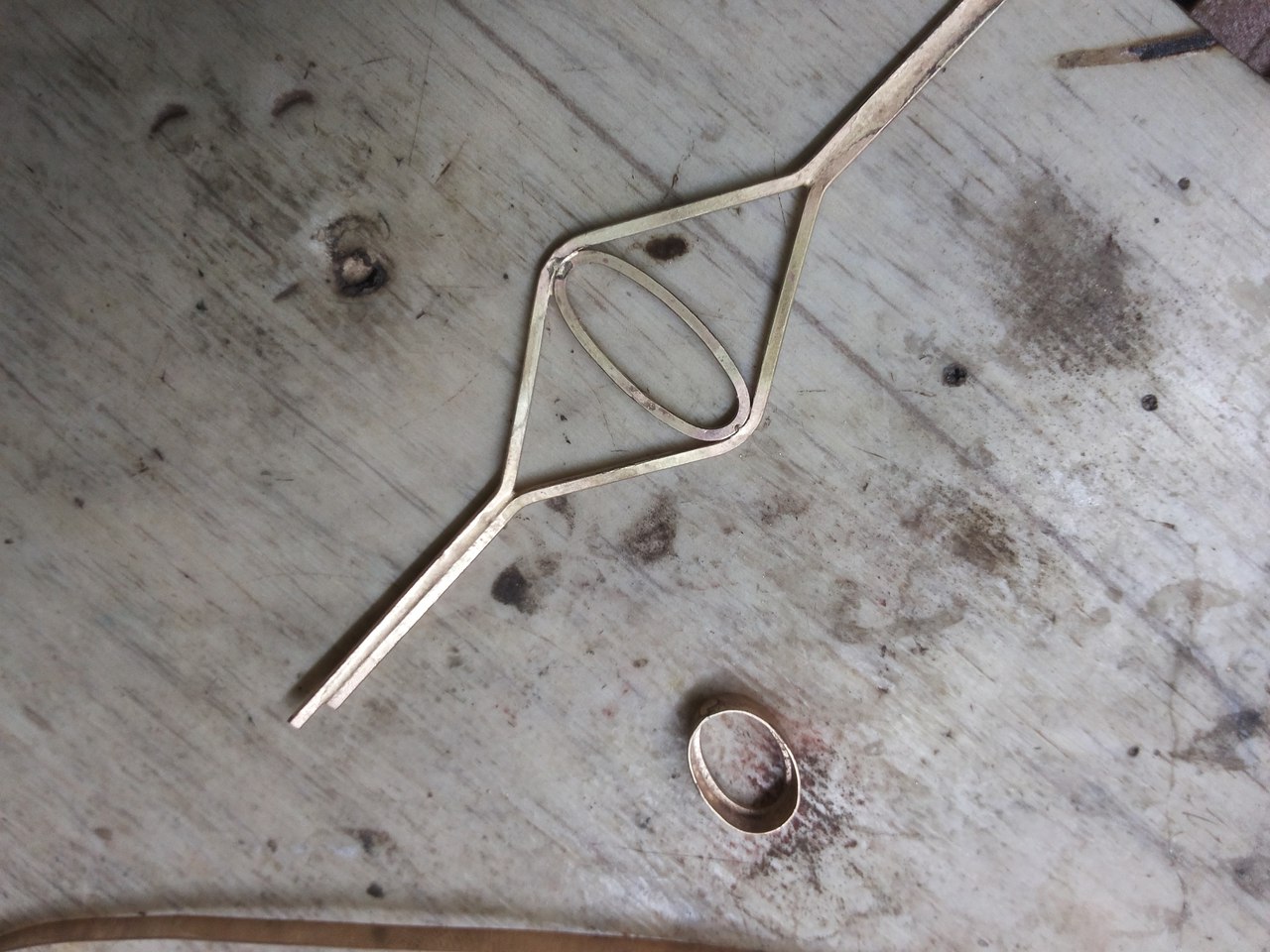

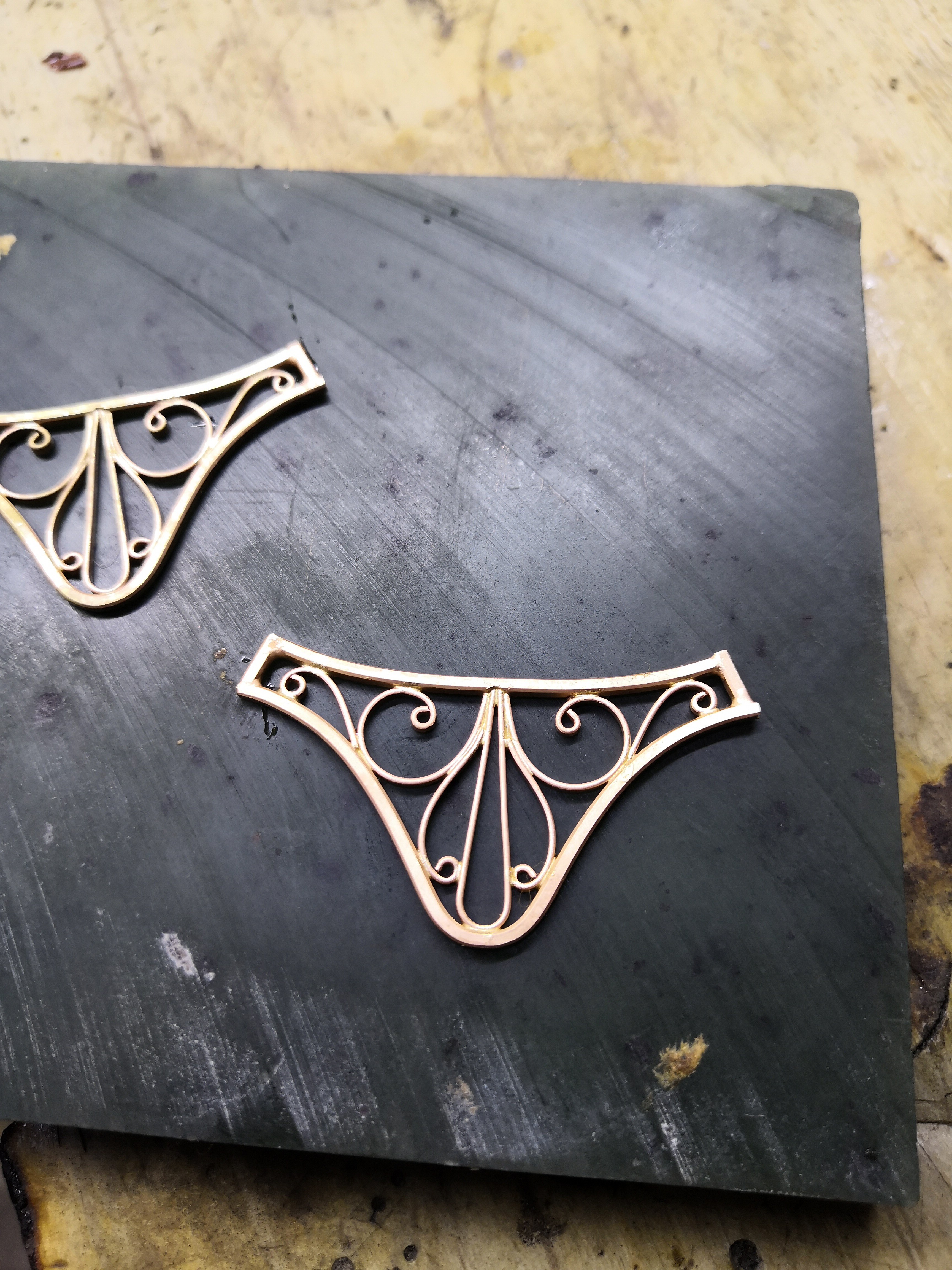

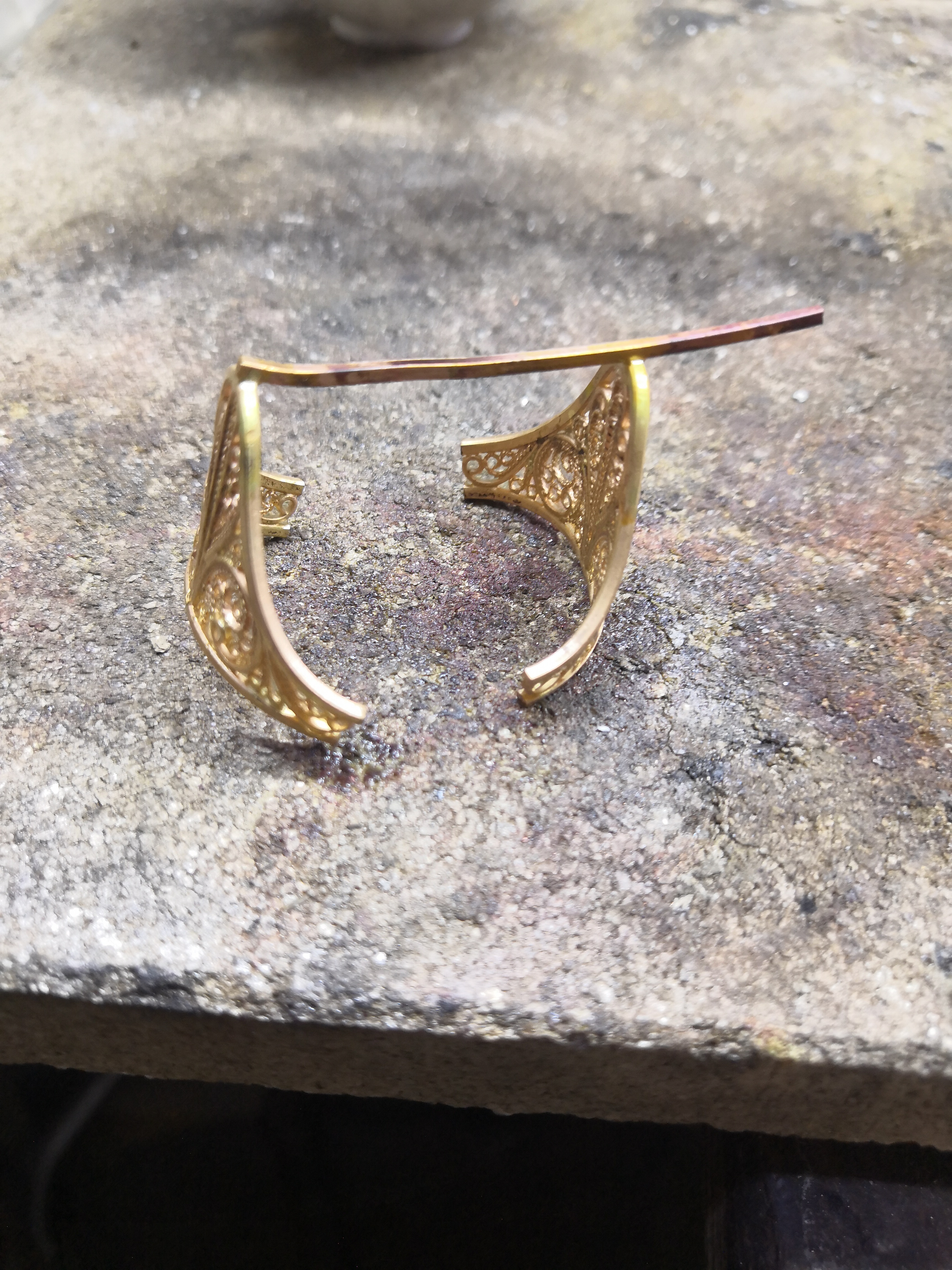

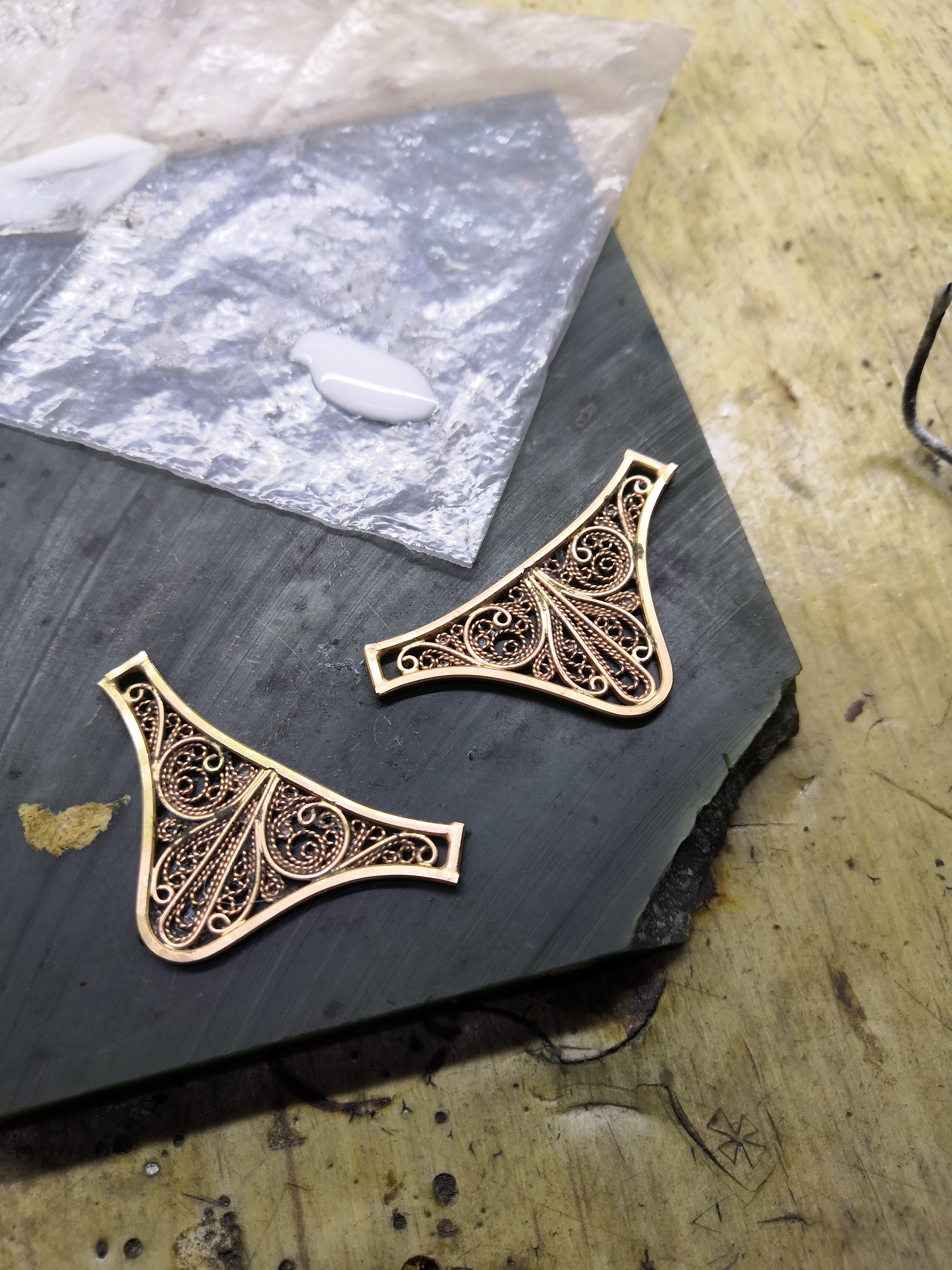

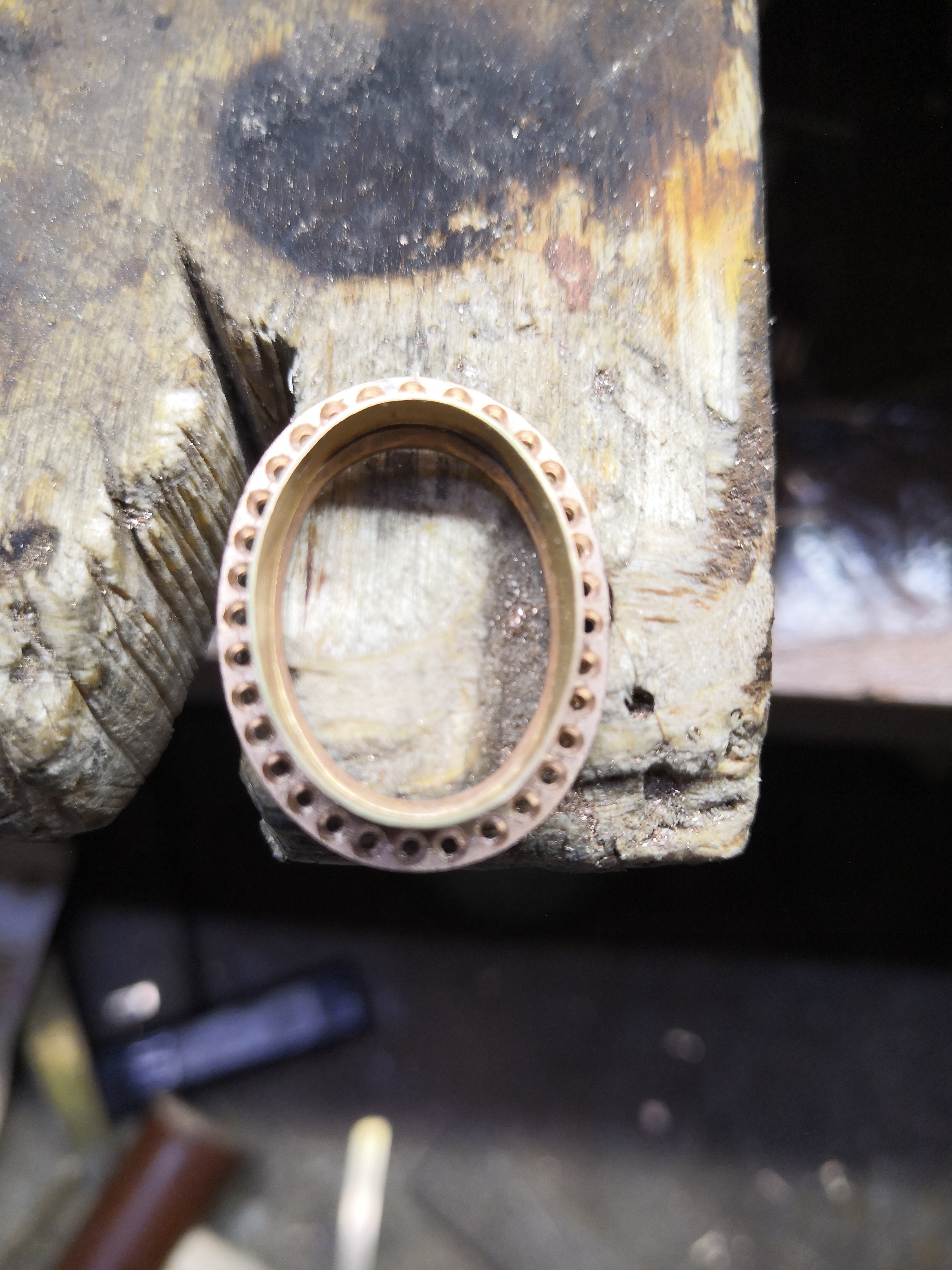

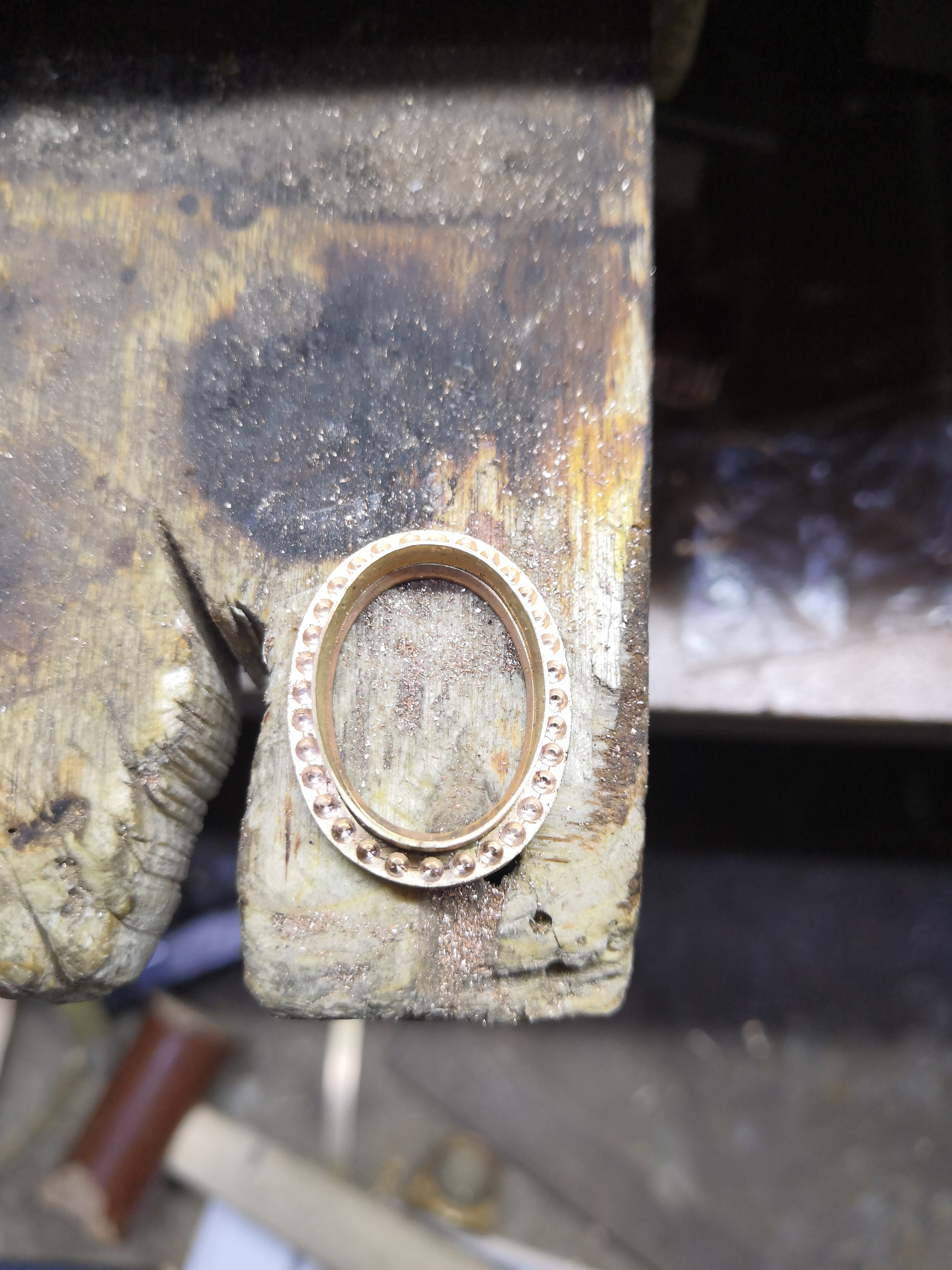

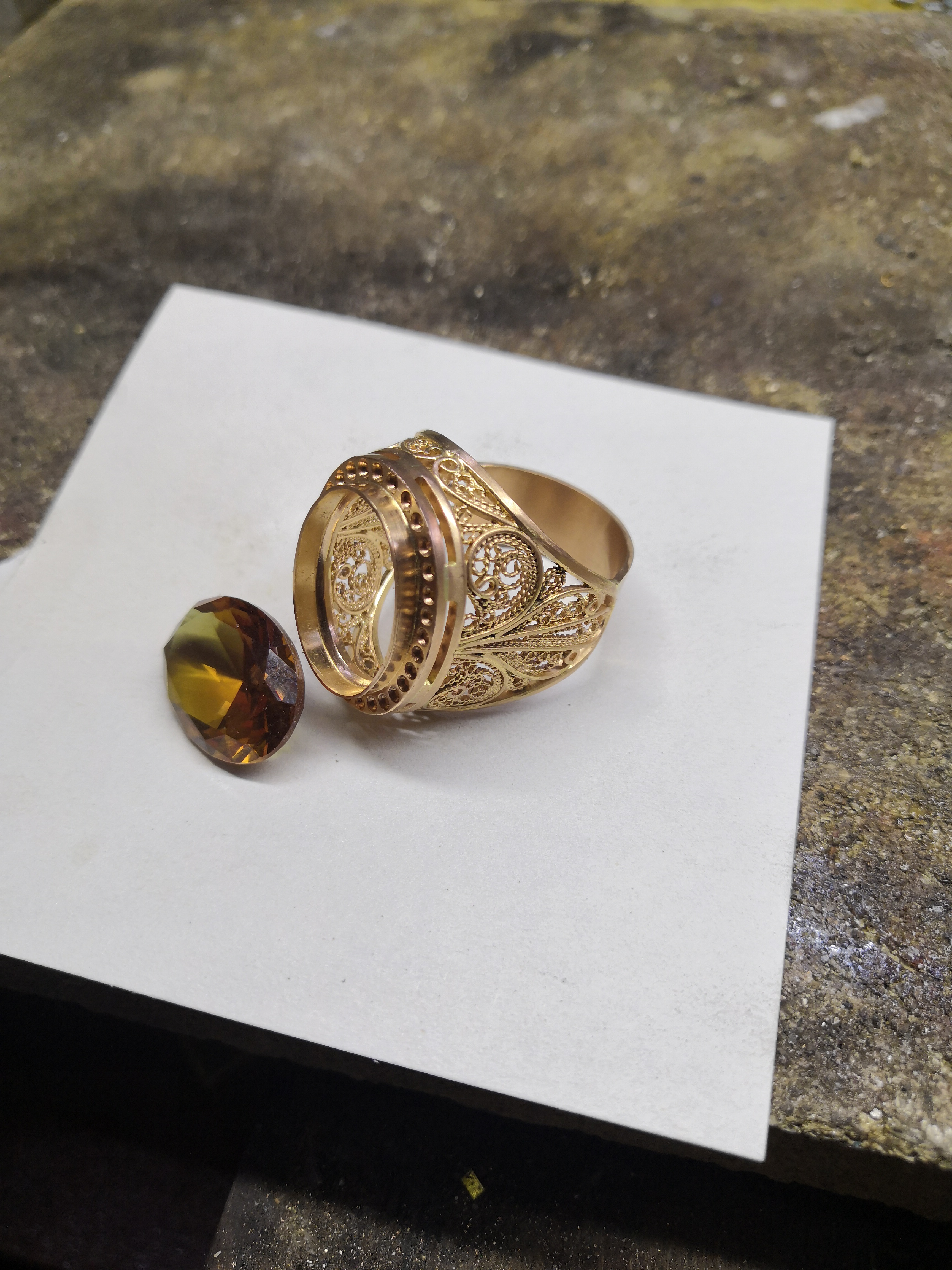

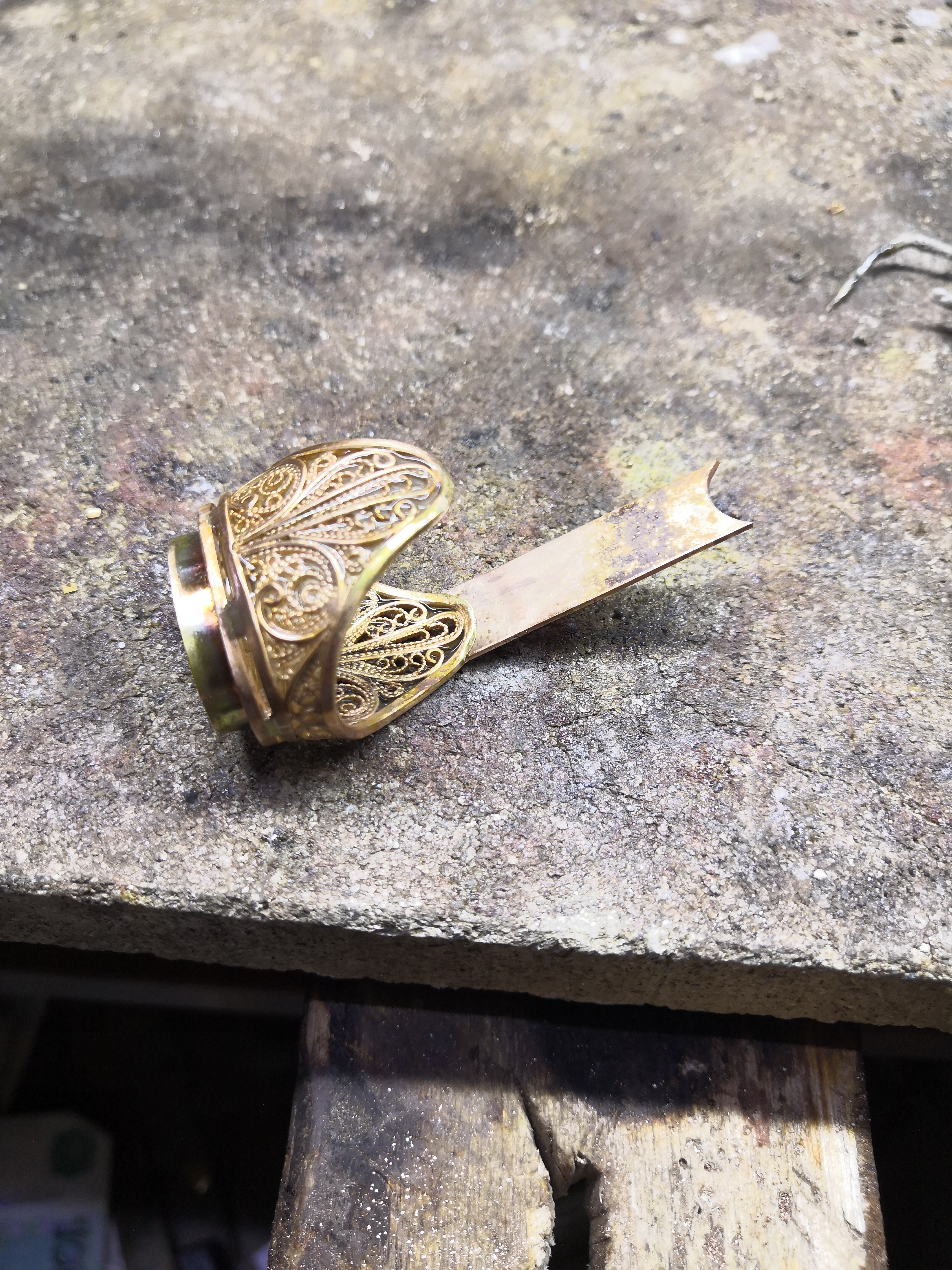

типа так
Offline
Профиль
Вверх
кабан 91
Пользователь
Регистрация: 17.10.2017
Откуда: Владимир

Сообщений: 538
В друзьях у: 4
Голосов: 49 / 1
#50
0 / 0
Добавлено: 06.07.2019 23:04:06
Сергей Вальтман, Сергей Вальтман,
Свежие работы? Я такие последний раз лет 10 назад делал.
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
#51
0 / 0
Добавлено: 07.07.2019 08:04:12
кабан 91,

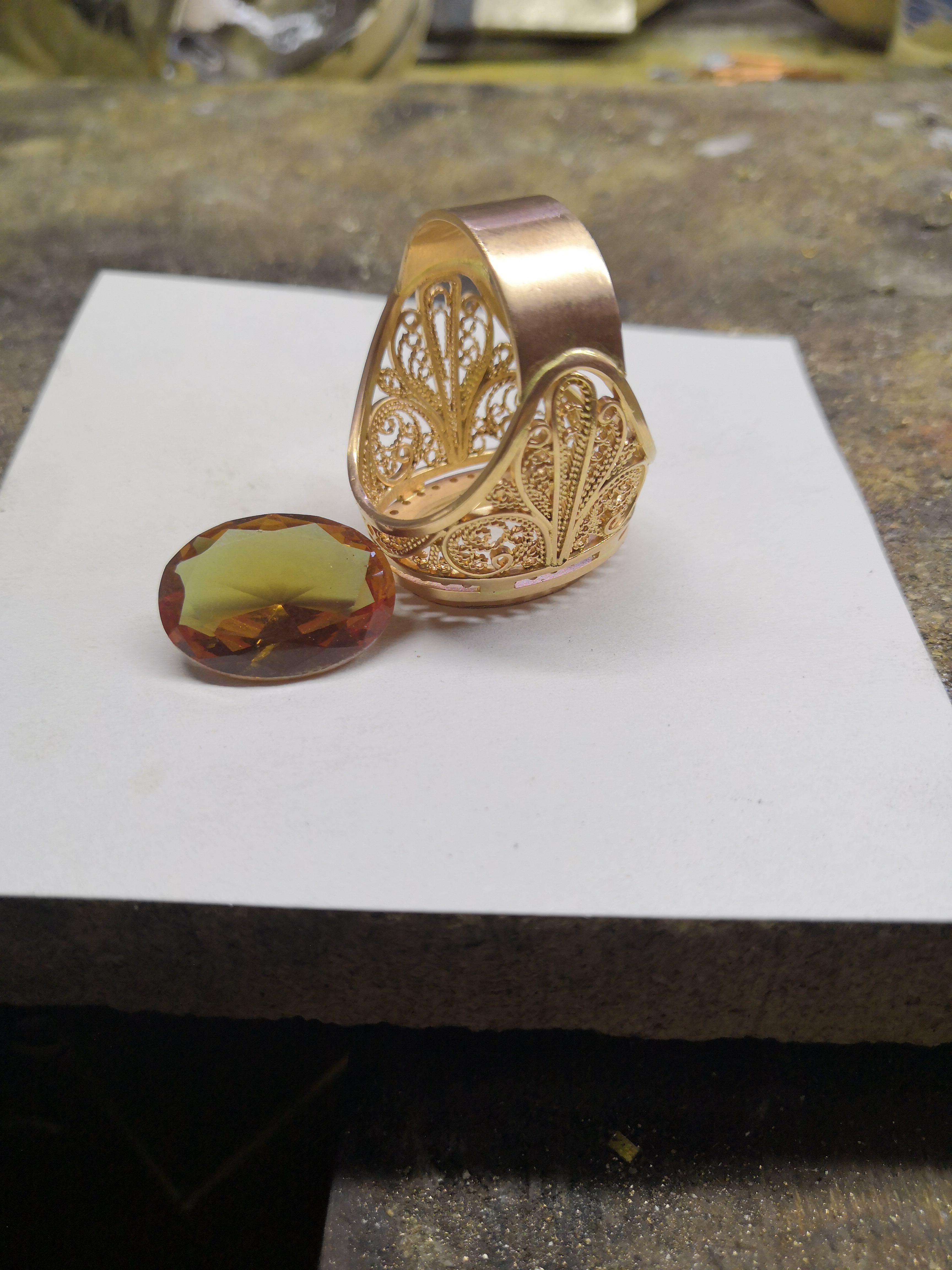

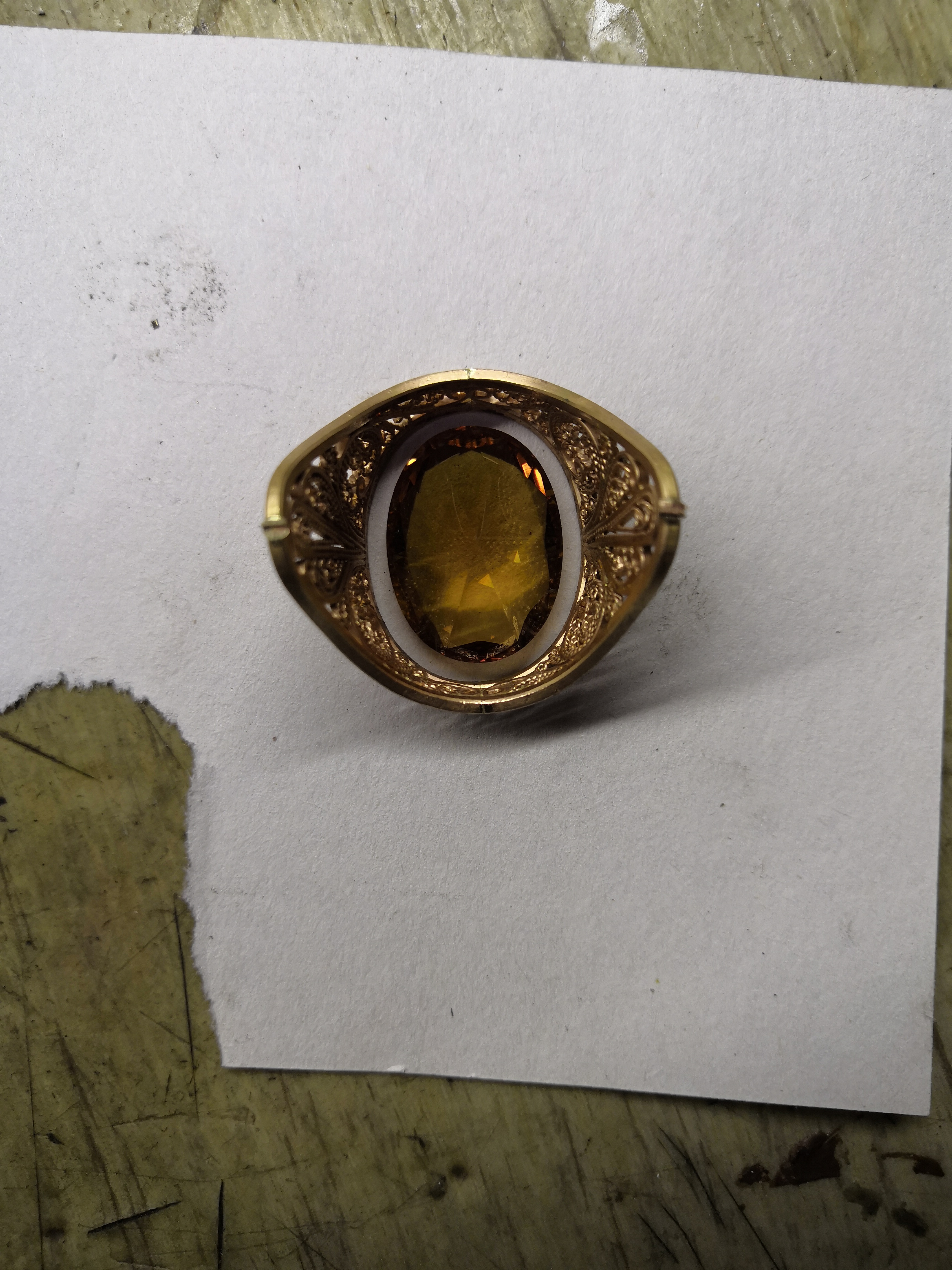

ага.. дяденька с Турции себе привез султанит... и заказал... такую.... ну и отфотал как раз под вопрос по теме... у нас еще периодически заказывают филигрань..есть любители... а делать ее уже практически некому... все хотят по быстренькому... восковку отлить или с 3д чонить
Offline
Профиль
Вверх
Ancle Fedor
Пользователь
Регистрация: 25.06.2013
Откуда: Владимир

Сообщений: 2596
В друзьях у: 18
Голосов: 246 / 21
#52
0 / 0
Добавлено: 07.07.2019 14:14:11
Сергей Вальтман,
Сергей, продолжай тему.
Если Евгению неинтересно (он тему 10 лет назад прошел...) - это не значит неинтересно всем.
Я этой техники только чуть-чуть коснулся. Боком.
Пока.
Олег.
© Жизнь такова, какова она есть, и больше никакова.....  © Я с вами не ругаюсь и не спорю... Я просто подробно объясняю, почему я прав :) .
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
#53
0 / 0
Добавлено: 07.07.2019 16:44:05
да ее все лет двадцать назад прошли..... тогда на мастерскую 10 штампов и филигрань......и бисмарки только пошли.. а до того якорки плющенные
тут спрашивали не за филигрань а за выкройки....... будут еще заказы из старых..отфотаю
Изменено: Сергей Вальтман - 07.07.2019 16:45:05
Offline
Профиль
Вверх
кабан 91
Пользователь
Регистрация: 17.10.2017
Откуда: Владимир

Сообщений: 538
В друзьях у: 4
Голосов: 49 / 1
#54
1 / 0
Добавлено: 07.07.2019 21:57:10
Ancle Fedor,
Наоборот. Есть еще мастера которые умеют , пусть делятся .  А то молодежь уже только литье и резню принимает.
Offline
Профиль
Вверх
Юрий Бессолов
Пользователь
Регистрация: 13.08.2010
Откуда: г. Рыбинск Ярославской обл.

Сообщений: 6512
В друзьях у: 22
Голосов: 1080 / 66
#55
1 / 0
Добавлено: 07.07.2019 22:01:47
кабан 91,

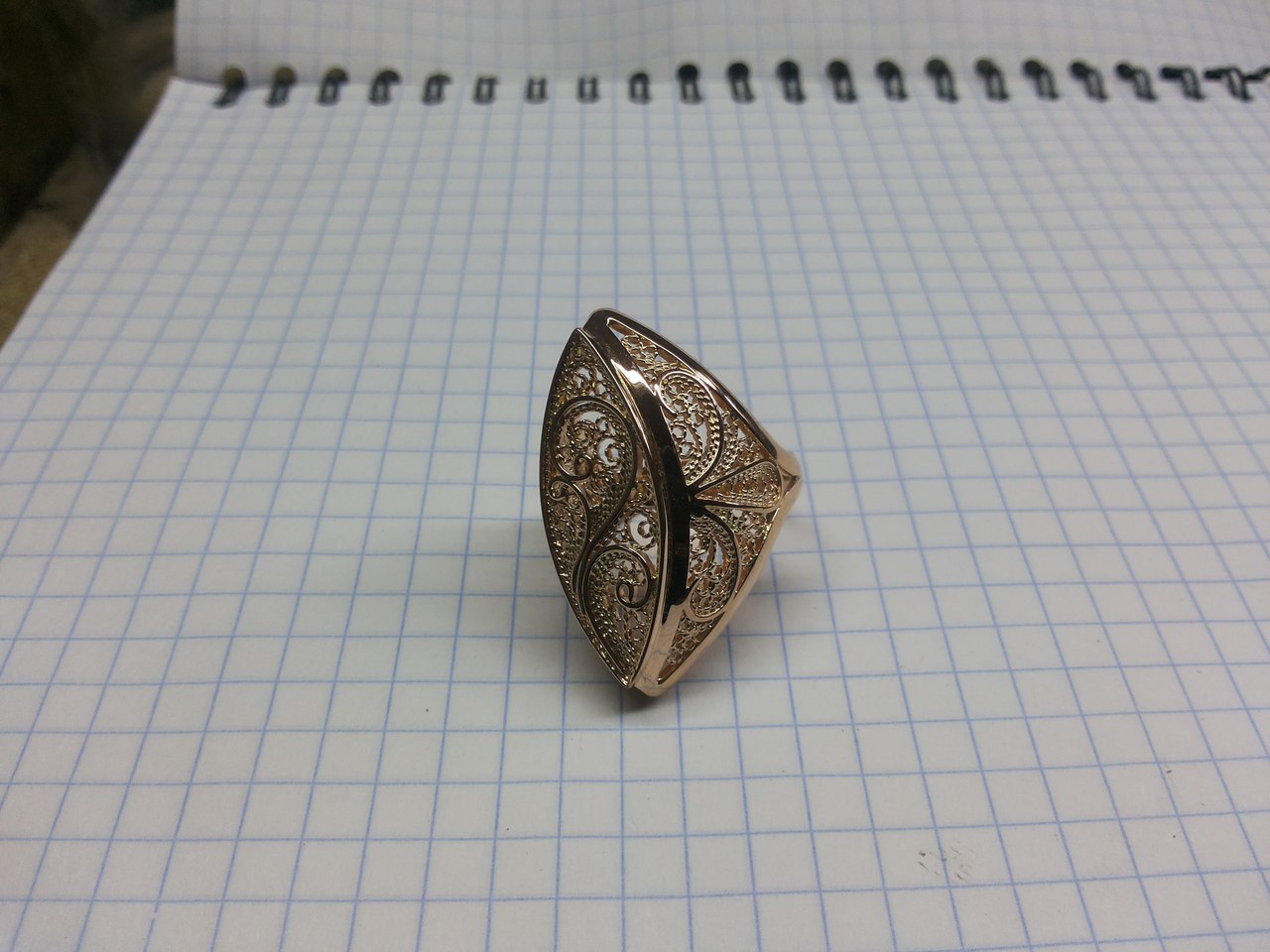

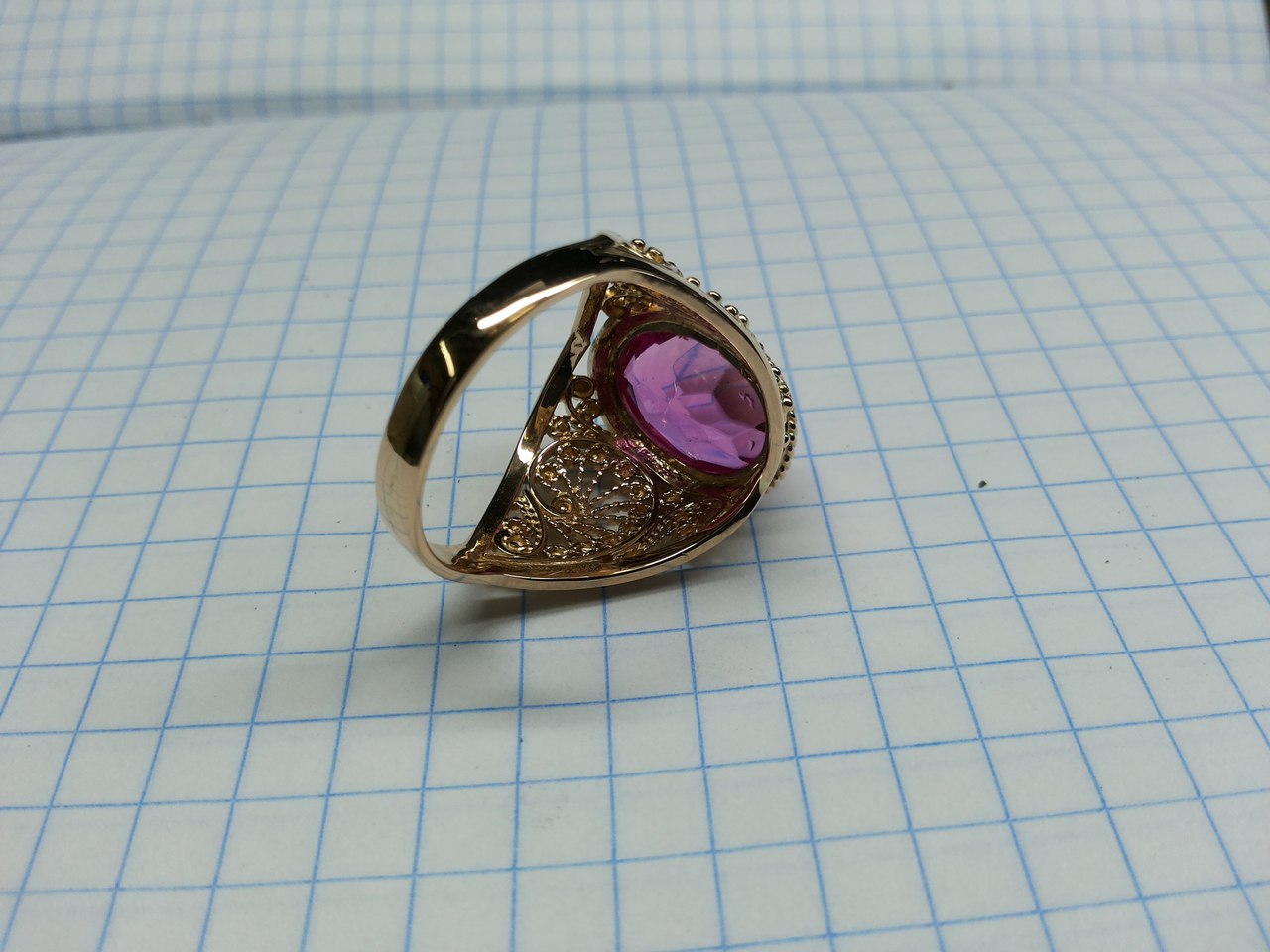

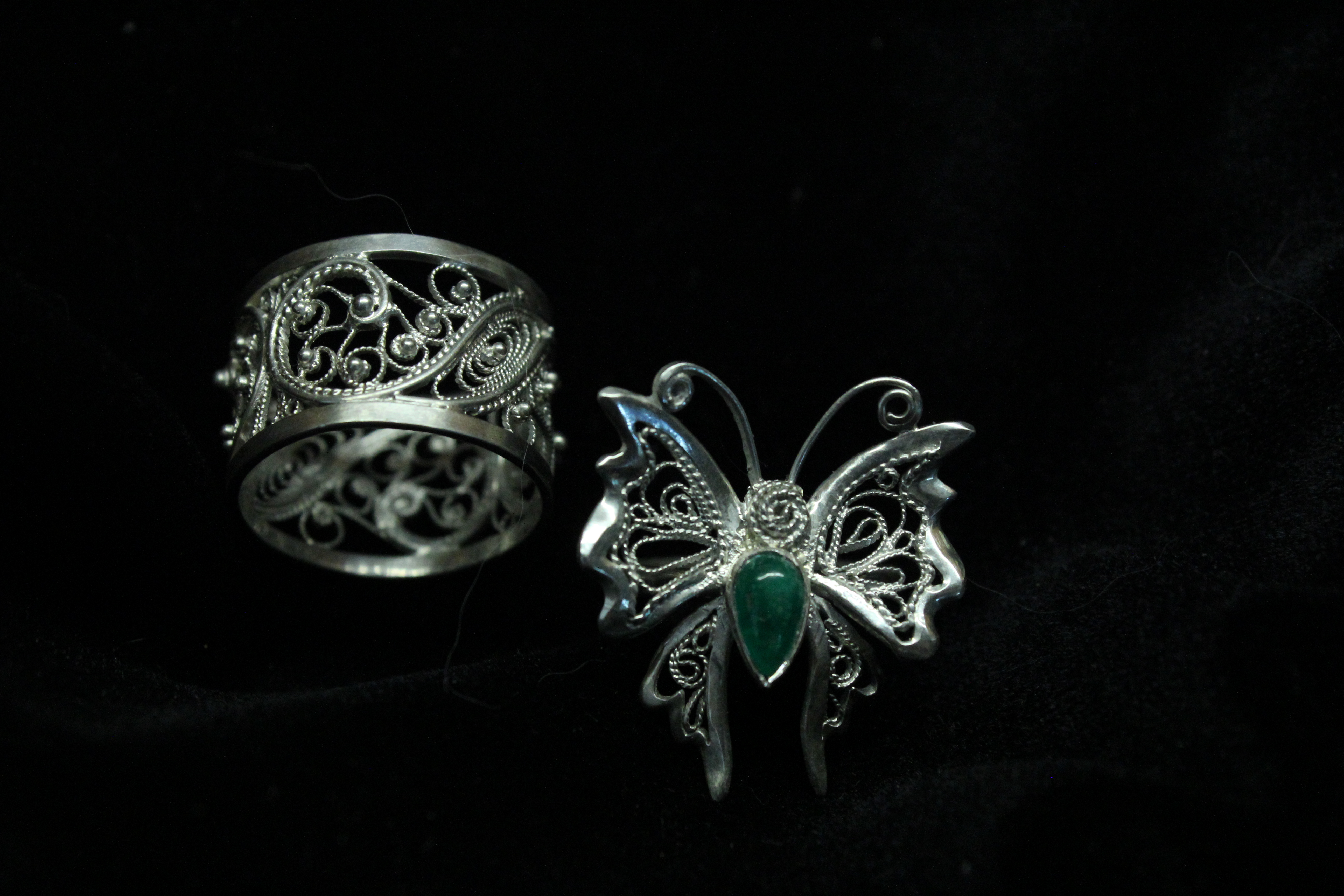

Ко мне на днях ученица из Колумбии приезжала, училась филиграни.
Слева кольцо на 80% делал я, 20% она, а кольцо-бабочку наоборот )))
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
#56
0 / 0
Добавлено: 08.07.2019 06:32:41
Юрий Бессолов,
Оля?передай привет)
Скажи пусть поплотней набивает, серебро то мягкое, можно много натолкать... С 585 похуже... Пружинит она.
Изменено: Сергей Вальтман - 08.07.2019 06:33:03
Offline
Профиль
Вверх
Юрий Бессолов
Пользователь
Регистрация: 13.08.2010
Откуда: г. Рыбинск Ярославской обл.

Сообщений: 6512
В друзьях у: 22
Голосов: 1080 / 66
#57
0 / 0
Добавлено: 08.07.2019 06:36:28
Сергей Вальтман,
Оля, она самая ))) Для начала и так неплохо. Мы с ней контакт не теряем, будем учиться дальше...
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
#58
0 / 0
Добавлено: 08.07.2019 06:38:29
Юрий Бессолов,
Очень целеустремленный человек  такому грех не подсказать... С такими интересно.
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
#59
0 / 0
Добавлено: 08.07.2019 06:39:32
Юрий Бессолов,
А я не понял, кольцо не филигранным припоем паяли?  Или я ошибаюсь
Offline
Профиль
Вверх
Юрий Бессолов
Пользователь
Регистрация: 13.08.2010
Откуда: г. Рыбинск Ярославской обл.

Сообщений: 6512
В друзьях у: 22
Голосов: 1080 / 66
#60
0 / 0
Добавлено: 08.07.2019 06:41:19
Цитата

Юрий Бессолов,
А я не понял, кольцо не филигранным припоем паяли? Или я ошибаюсь
А что ты называешь филигранным припоем?
