Приветствую.

В очередной раз возник такой вопрос, как нормально сделать "развёртку" корпуса перстня, для дальнейшего изготовления. Как сделать классические чертежи я знаю, проблема развернуть его. В курсе начерталки толком ничего не нашёл. Подскажите как это хорошо сделать руками или из 3D модели.

Развернуть ⇓

Offline

ЛС

Aleb

Пользователь
Регистрация: 24.02.2011
Откуда: Липецк

Сообщений: 1282
В друзьях у: 6
Голосов: 258 / 9

#21

0 / 0

Добавлено: 12.09.2015 20:18:55

Porychik,

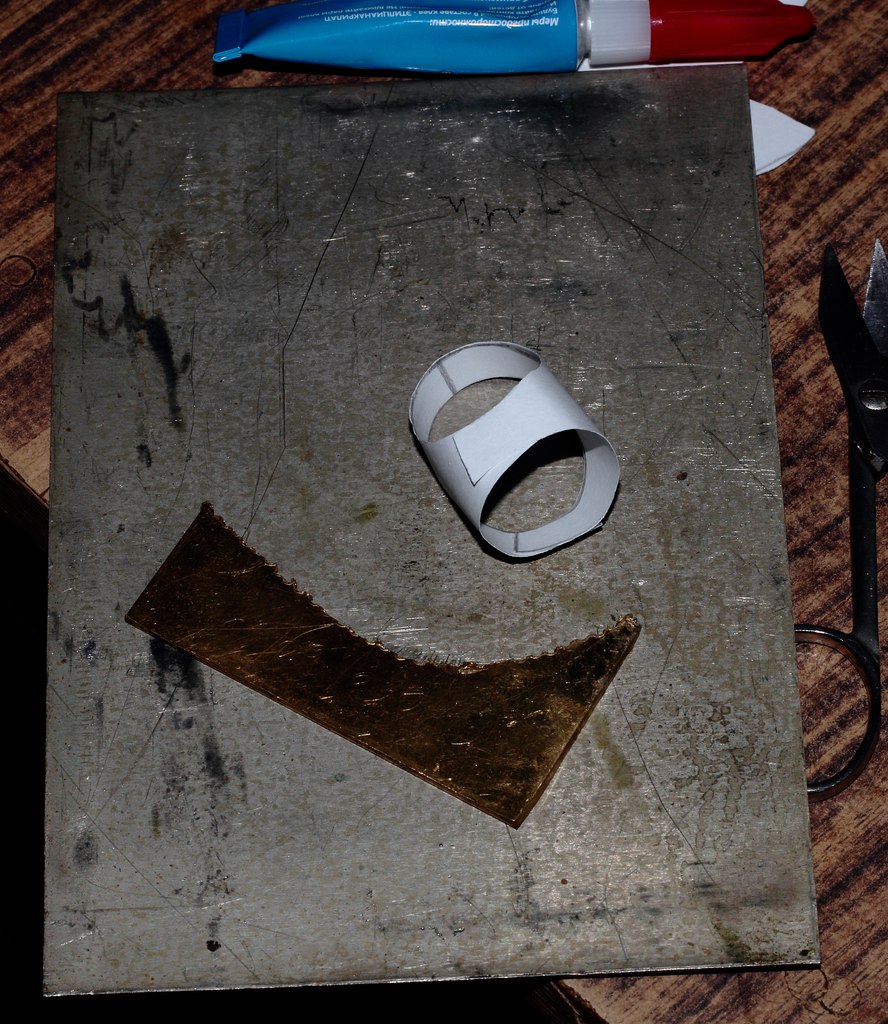

Да ну сделайте развертку из картона, склейте, уберите все дишнее фрезой острой, расклейте, разверните - вот вам и будет идеальный вариант. Я бы за это время, что вы совета спрашиваете, уже давно развертку сделал, а то и перстень в металле)))

Offline

ЛС

ivn

Пользователь
Регистрация: 05.08.2007

Сообщений: 390
В друзьях у: 0
Голосов: 25 / 3

#22

0 / 0

Добавлено: 13.09.2015 00:08:21

На работе где то валяется, развертка под круглый верх. В понедельник, если найду, сфоткаю и выложу вечером.

Offline

ЛС

Casiopea

Пользователь
Регистрация: 17.10.2005
Откуда: все эти мысли?

Сообщений: 1770
В друзьях у: 4
Голосов: 457 / 5

#23

1 / 0

Добавлено: 13.09.2015 12:16:18

Цитата
(ivn 13.09.2015 00:08:21) На работе где то валяется, развертка под круглый верх. В понедельник, если найду, сфоткаю и выложу вечером.

Да у меня тоже где-то... валяется отрезок прямой линии rofl

Ад! ))

Изменено: Casiopea - 13.09.2015 12:21:13

Offline

ЛС

Юрий Бессолов

Пользователь
Регистрация: 13.08.2010
Откуда: г. Рыбинск Ярославской обл.

Сообщений: 6550
В друзьях у: 22
Голосов: 1091 / 59

#24

2 / 0

Добавлено: 13.09.2015 12:16:56

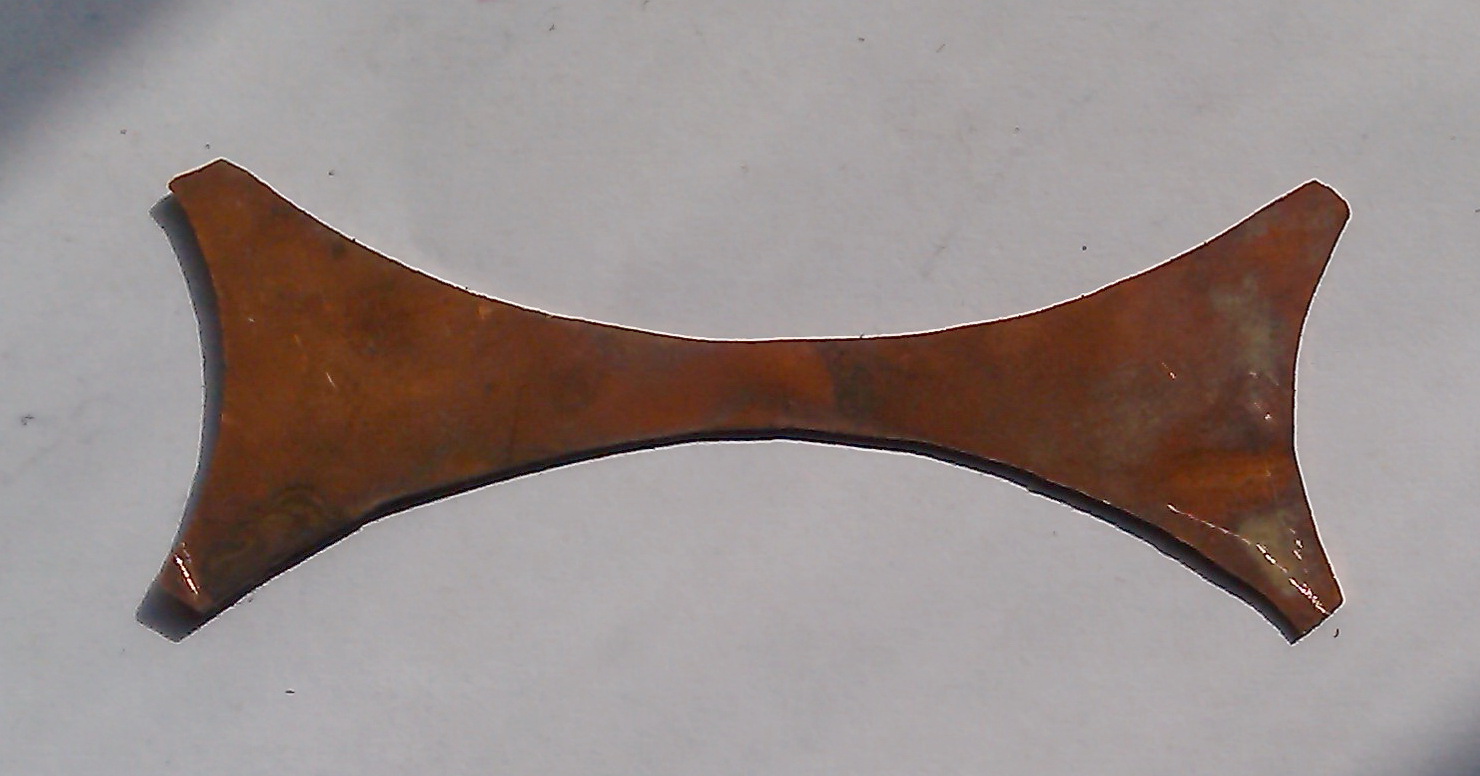

Делается следующим образом. Сначала предварительная (предполагаемая) развёртка из меди

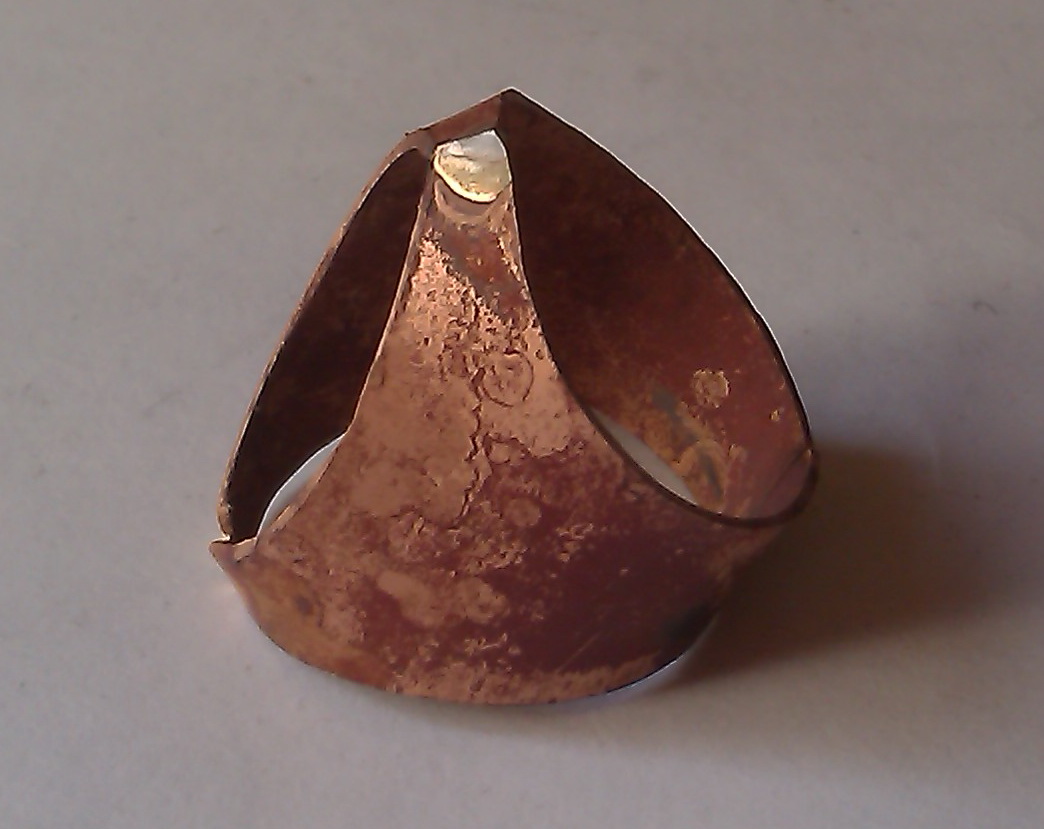

Затем из неё делается сама печатка, дорабатывается

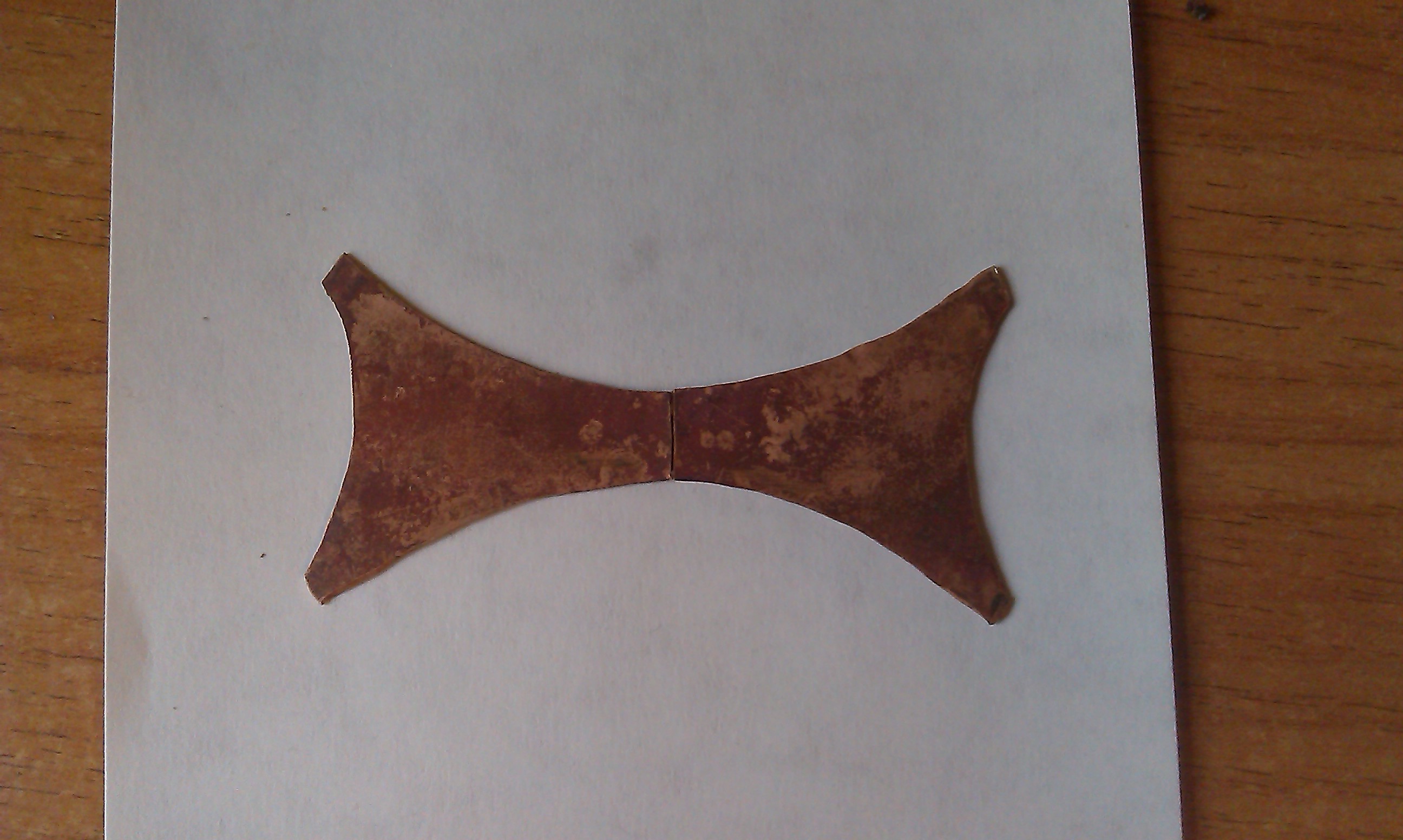

Вновь распиливается и разворачивается в плоскость

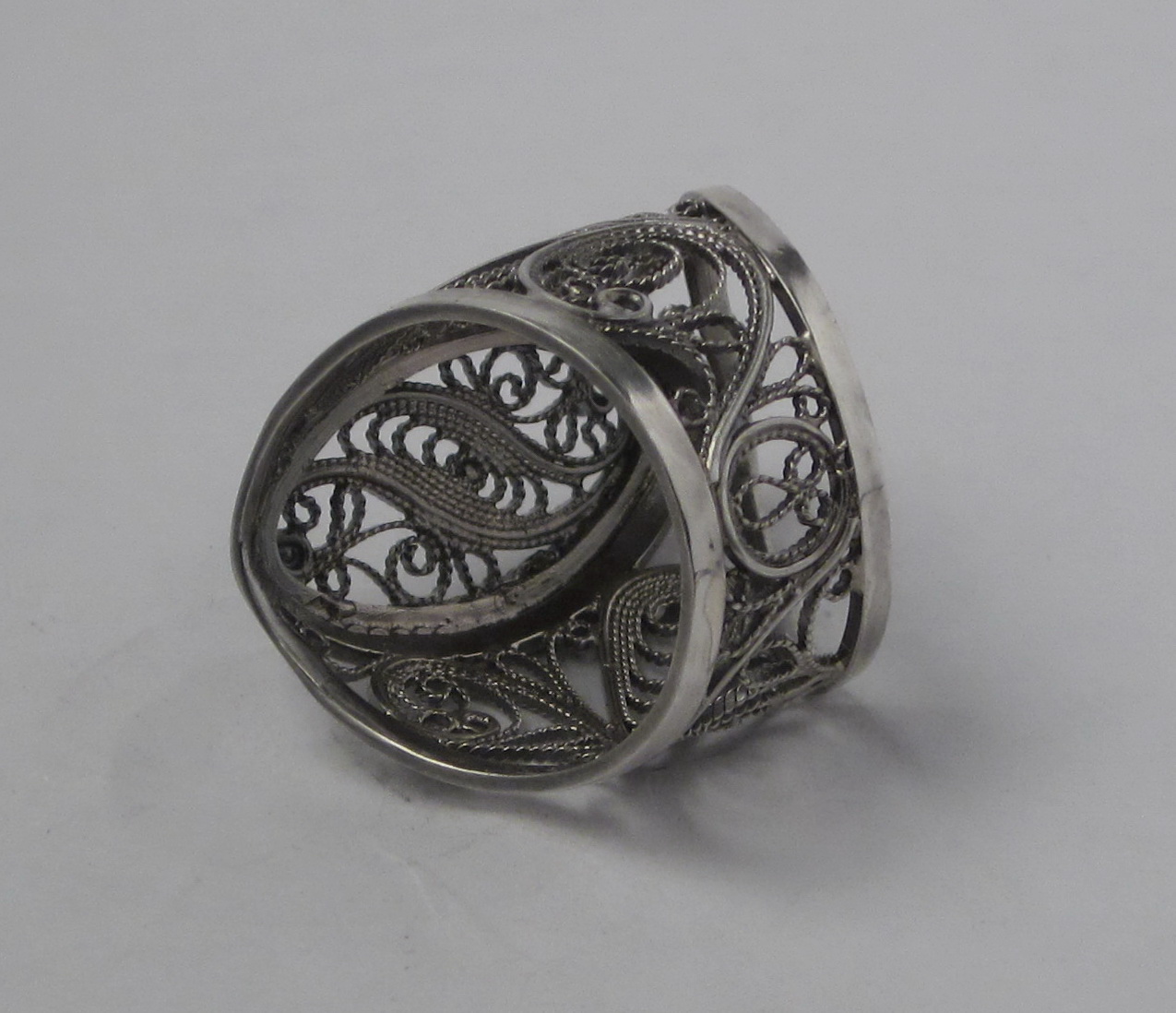

И вот готовое изделие

К качеству особо не придирайтесь, это мои ученицы делали.

Offline

ЛС

Casiopea

Пользователь
Регистрация: 17.10.2005
Откуда: все эти мысли?

Сообщений: 1770
В друзьях у: 4
Голосов: 457 / 5

#25

0 / 0

Добавлено: 13.09.2015 12:22:07

Юрий Бессолов,
Нафиг верх дугой? Отстучал два полукруга на ригеле как следует, спаял и притёр, верх будет ровной площадкой.

Изменено: Casiopea - 13.09.2015 12:24:46

Offline

ЛС

Porychik

Пользователь
Регистрация: 11.09.2015

Сообщений: 10
В друзьях у: 0
Голосов: 2 / 0

#26

1 / 0

Добавлено: 05.10.2015 08:13:34

всем спасибо)
в итоге я решил не заморачиваться с матанами и последовал советам умных людей)

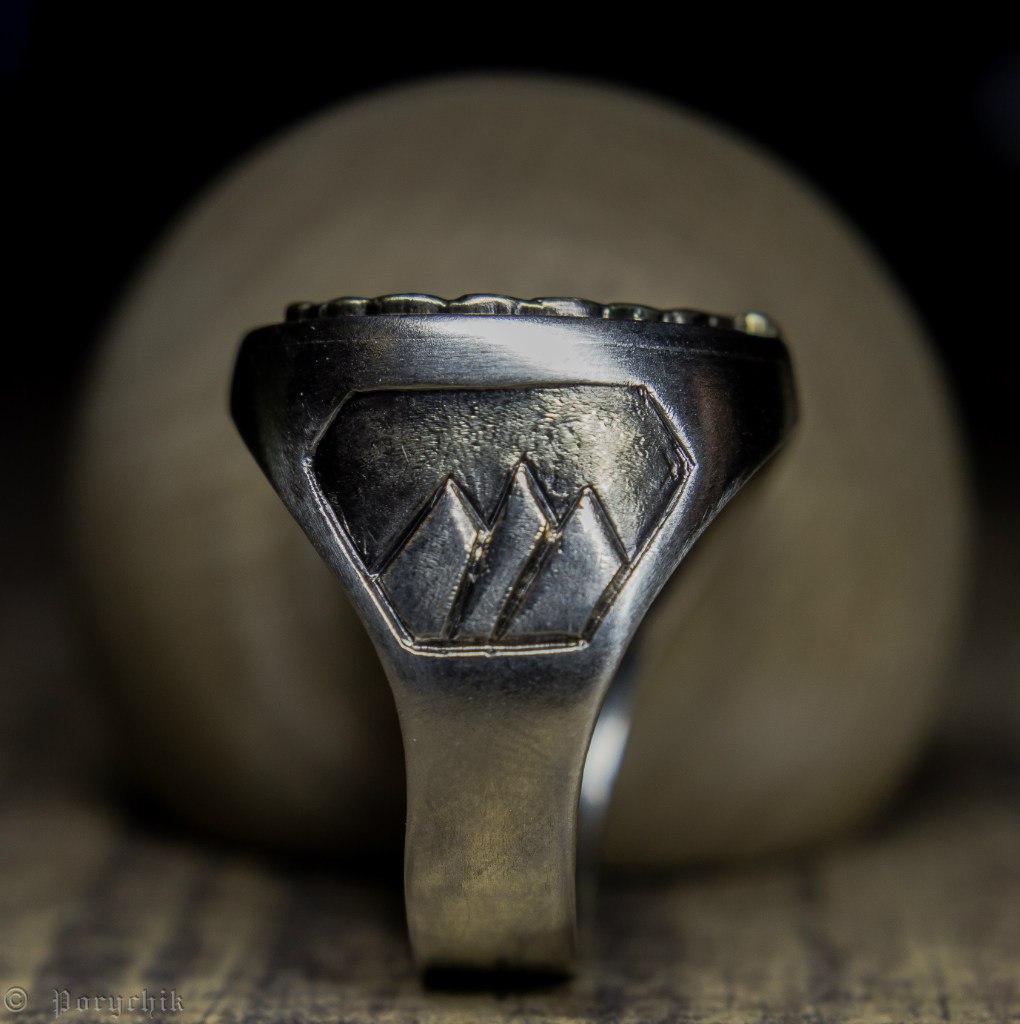

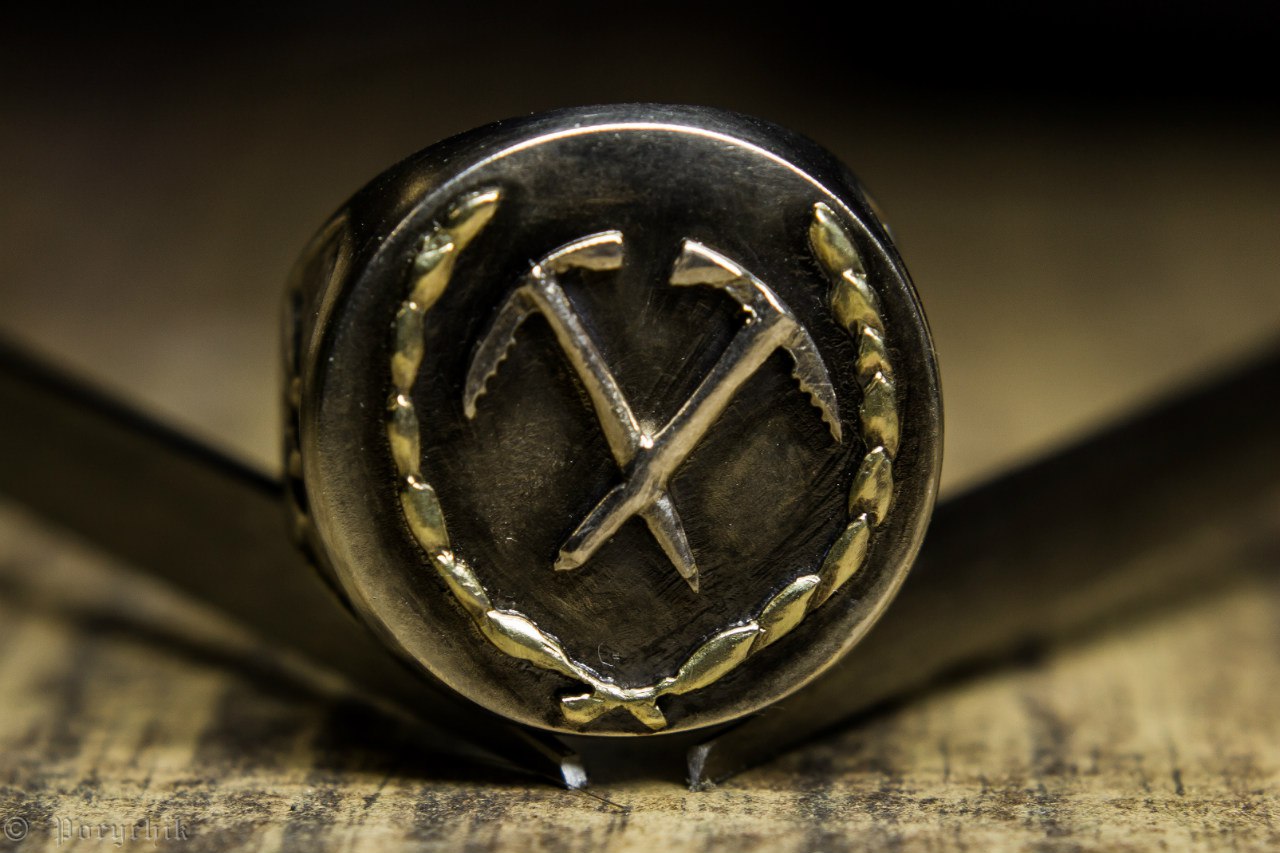

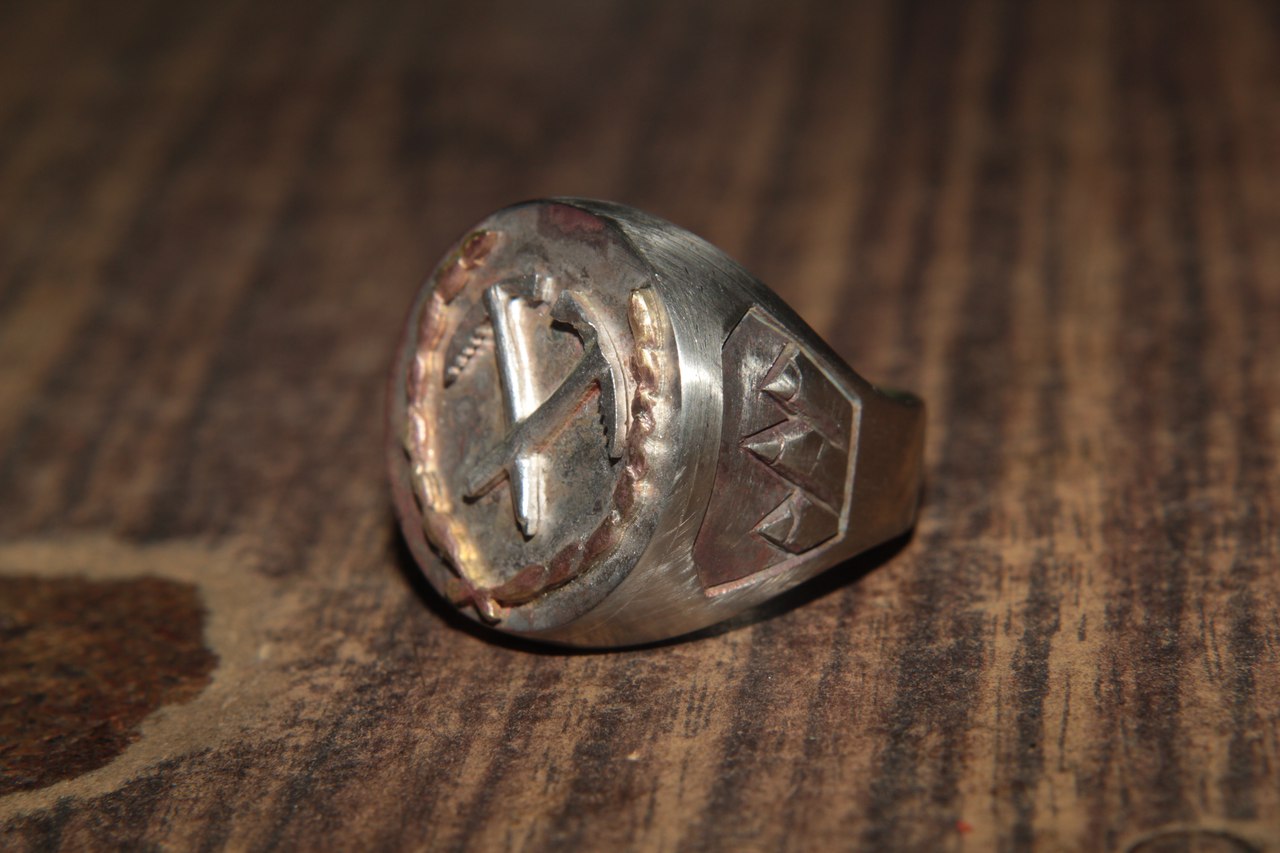

ну и уже относительно не запоротый перстень:

Изменено: Porychik - 05.10.2015 08:14:26

Offline

ЛС

Porychik

Пользователь
Регистрация: 11.09.2015

Сообщений: 10
В друзьях у: 0
Голосов: 2 / 0

#27

1 / 0

Добавлено: 19.10.2015 23:24:59

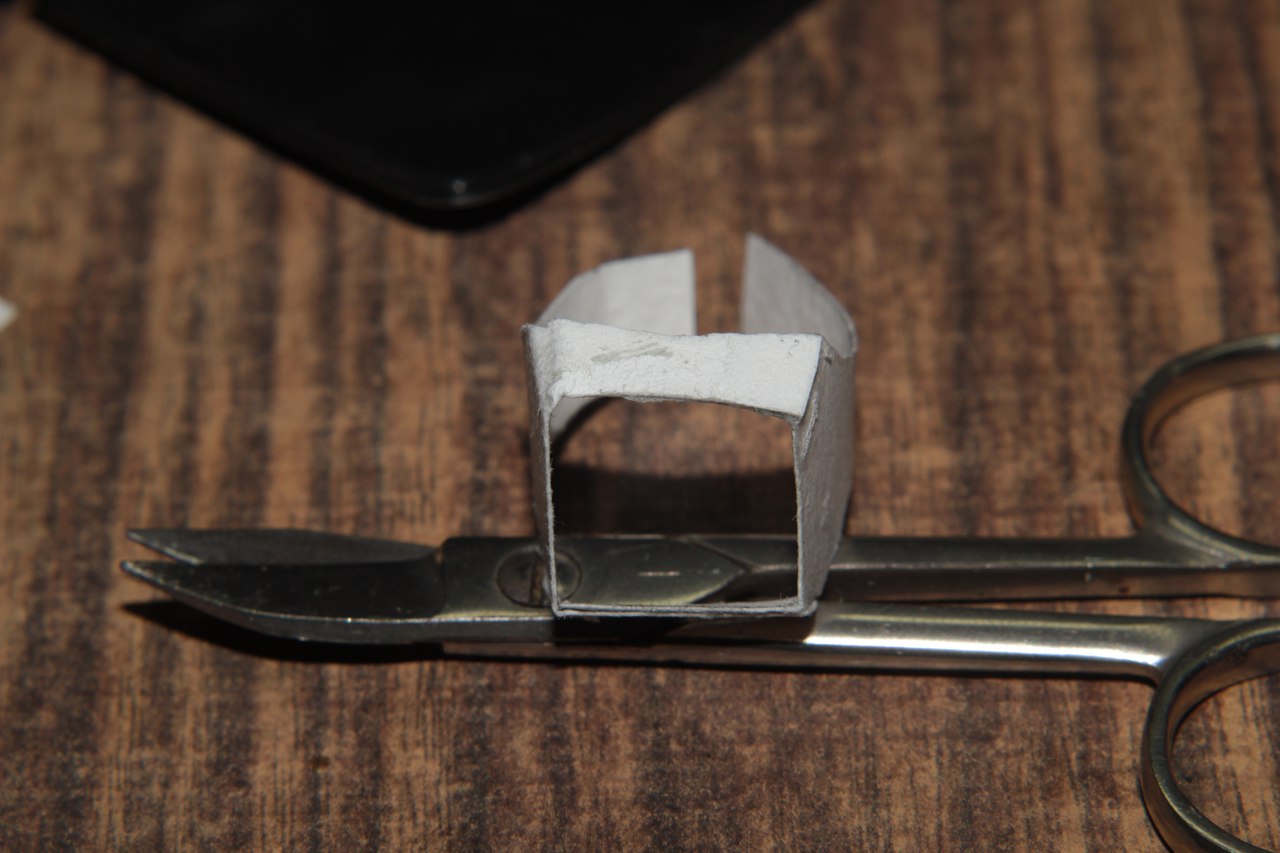

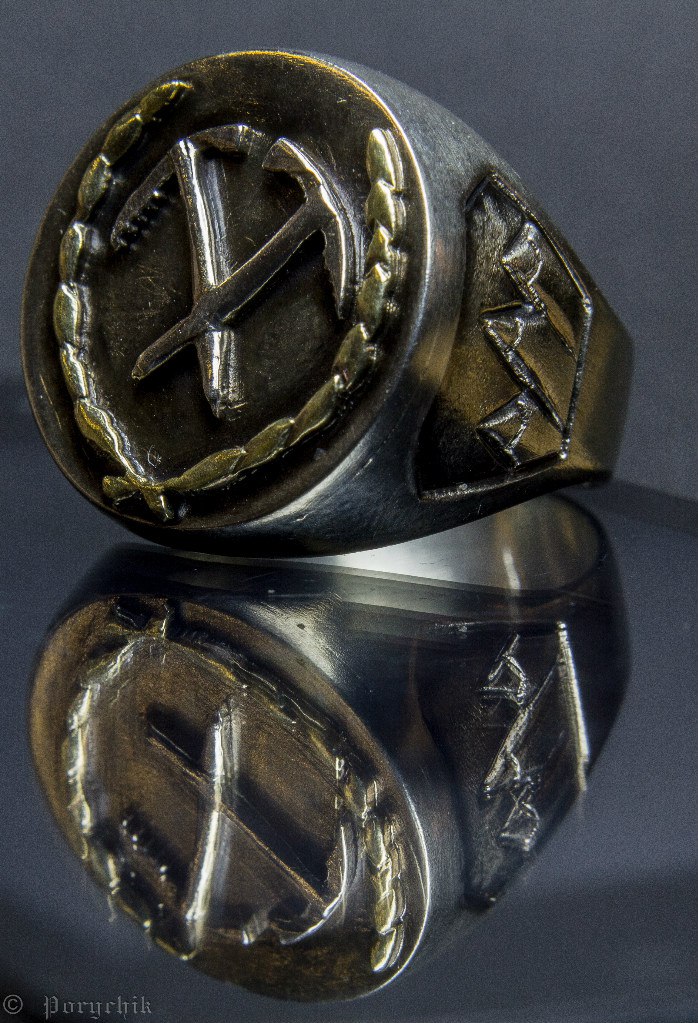

ну и совсем подытожу тему ещё парочкой другой фото этого перстня. и не только.

бумажная моделька таки действительно хорошее решение.

Offline

ЛС

talantin

Пользователь
Регистрация: 30.10.2011
Откуда: КАЗАХСТАН

Сообщений: 341
В друзьях у: 0
Голосов: 15 / 5

#28

0 / 0

Добавлено: 26.11.2018 18:45:29

ЭТО ПРОСТО ВЕЛИКОЛЕПНО!!! НО МИЛЫЕ ДРУЗЬЯ!!!! НАКИДАЙТЯЕ ПЛИЗ ВЫКРОЕК С РАЗМЕРАМИ ПОД ПЛОЩАДКИ И КАМНИ. разные печатки и перстни плиз!!!

Изменено: talantin - 26.11.2018 18:47:35

Offline

ЛС

talantin

Пользователь
Регистрация: 30.10.2011
Откуда: КАЗАХСТАН

Сообщений: 341
В друзьях у: 0
Голосов: 15 / 5

#29

1 / 0

Добавлено: 26.11.2018 18:46:30

а т
то все льем льем

Offline

ЛС

korobtsov-alex

Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5886
В друзьях у: 17
Голосов: 904 / 26

#30

0 / 0

Добавлено: 26.11.2018 21:31:32

Цитата

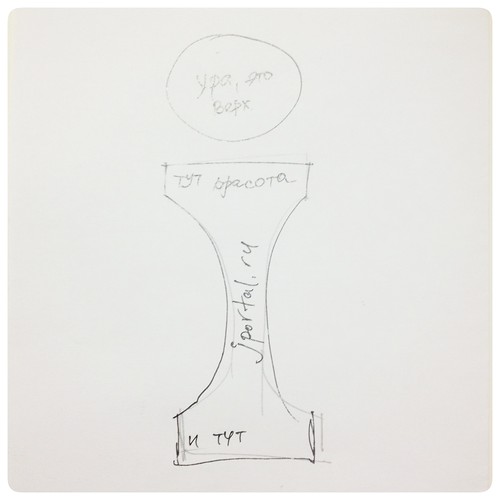

(talantin 26.11.2018 18:45:29)НАКИДАЙТЯЕ ПЛИЗ ВЫКРОЕК

ссылка

Offline

ЛС

trubotchist

Пользователь
Регистрация: 08.01.2012

Сообщений: 4624
В друзьях у: 4
Голосов: 376 / 48

#31

0 / 0

Добавлено: 26.11.2018 22:31:51

talantin,
использование капслока запрещено правилами форума!

Offline

ЛС

alexsar54

Пользователь
Регистрация: 26.01.2017

Сообщений: 225
В друзьях у: 0
Голосов: 58 / 1

#32

0 / 0

Добавлено: 28.11.2018 13:22:48

Porychik,
Посмотрите еще здесь: https://www.ganoksin.com/article/hollow-ring-project/

Offline

ЛС

Янис

Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4385
В друзьях у: 9
Голосов: 692 / 390

#33

0 / 0

Добавлено: 28.11.2018 18:31:41

Цитата
(Porychik 19.10.2015 23:24:59)бумажная моделька таки действительно хорошее решение.

А бумага нужна специальная?где купить? а то тоже надо перстень сделать.

Offline

ЛС

korobtsov-alex

Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5886
В друзьях у: 17
Голосов: 904 / 26

#34

0 / 0

Добавлено: 28.11.2018 19:56:40

Янис,
Держу для личных нужд немного бумаги для моделей, могу с тобой поделиться.

Offline

ЛС

Янис

Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4385
В друзьях у: 9
Голосов: 692 / 390

#35

1 / 0

Добавлено: 29.11.2018 09:48:22

korobtsov-alex,
Вот спасибо, а то я позвонил в Сапфир мне говорю нужно бумагу для изготовления моделей, а оказывается уже давно поставок нет.

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#36

0 / 0

Добавлено: 29.11.2018 11:58:20

Какую выбрать бумагу?

https://paper-models.ru/instruction/paper

Offline

ЛС

Янис

Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4385
В друзьях у: 9
Голосов: 692 / 390

#37

0 / 0

Добавлено: 29.11.2018 13:24:09

Цитата
(Svetly 29.11.2018 11:58:20)Какую выбрать бумагу?

Прошел по указанной ссылке,написано там следующее, например, для каркасов кораблей подойдет бумага плотностью 230 г/м2, для стволов орудий же подойдет обычная бумага плотностью 80 г/м2. А ежели не корабли строить и пушки а ювелирку, то какая должна быть плотность в граммах?

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#38

0 / 0

Добавлено: 29.11.2018 13:30:22

Янис,
Неужто для ювелирки не сгодится то, что для кораблей и пушек годно.

Offline

ЛС

Янис

Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4385
В друзьях у: 9
Голосов: 692 / 390

#39

0 / 0

Добавлено: 29.11.2018 13:36:45

Svetly,
Да ктожешь его знает

вон топикстартер молчит, а у меня работа встала, надо перстень моделить а бумаги нету.

Offline

ЛС

ремесленник

Пользователь
Регистрация: 01.10.2010
Откуда: Предгорья Алтая

Сообщений: 8612
В друзьях у: 21
Голосов: 805 / 34

#40

0 / 0

Добавлено: 29.11.2018 16:06:19

Цитата
(Янис 29.11.2018 13:36:45) надо перстень моделить а бумаги нету.

Хочешь, научу папье-маше делать. Там и газетная подойдёт....
