► CNC MAGIC J (original R:)))

AlexSpb

Пользователь
Регистрация: 08.02.2008
Откуда: SPB

Сообщений: 248
В друзьях у: 1
Голосов: 22 / 2

0 / 0

Добавлено: 08.02.2010 15:13:39

Поскольку предидущая тема по CNC MAGIC J создана не мной, достаточно замусорена непойми чем, то думаю что ввиду постепенного увеличения пользователей,как реальных,так и потенциальных есть смысл её переиздания.

Сразу скажу что ни я лично, ни участники создания CNC MAGIC J не будут производить тестовые восковки, штампы, фрезеровку и т.п. по запросам форумчан.
Думаю что гораздо лучше если это будут примеры работ пользователей.
Очень надеюсь что пользователи победят лень и тоже примут участие.

Готов отвечать на технические вопросы, вопросы эксплуатации, комплектацию, приобретение, улучшение и т.п.
По результатам выставки мы изменим маркетинговую политику на CNC MAGIC J, но обсуждать это будем только с разрешения модераторов.

Развернуть ⇓

Проблем нет,есть задачи.

Offline

ЛС

Янис

Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4385
В друзьях у: 9
Голосов: 692 / 390

#181

0 / 0

Добавлено: 07.07.2014 11:45:13

Сейчас замерил с установленной повороткой, фрезой по Х от края губок патрона до края рабочей зоны 145 мм

Offline

ЛС

portos

Пользователь
Регистрация: 09.01.2012

Сообщений: 187
В друзьях у: 1
Голосов: 16 / 0

#182

0 / 0

Добавлено: 07.07.2014 11:56:57

шнэк, Янис, спасибо.
не хило жрет патрон рабочее пространство на мэйджике...
ну если еще поменять патрон на более узкий то можно сэкономить пару десятков мм??

Offline

ЛС

шнэк

Пользователь
Регистрация: 02.05.2012
Откуда: Екатеринбург

Сообщений: 760
В друзьях у: 1
Голосов: 157 / 51

#183

0 / 0

Добавлено: 07.07.2014 12:39:30

portos,
Для классических ювелирных изделий места хватает, но для чего большего - конечно маловато будет. По Z , я бы добавил миллиметров 80.

Offline

ЛС

Янис

Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4385
В друзьях у: 9
Голосов: 692 / 390

#184

0 / 0

Добавлено: 07.07.2014 15:43:08

Цитата
(portos 07.07.2014 11:56:57) шнэк, Янис, спасибо. не хило жрет патрон рабочее пространство на мэйджике... ну если еще поменять патрон на более узкий то можно сэкономить пару десятков мм??

Наверно можно сэкономить если поставить к примеру шейрлановский узкий, но здесь патрон сидит на поворотке на своем посадочном флянце, а винт всего лишь прижимает, отсюда жесткость и точность посадки, а сколько видел другие патроны там посадка на резьбе.

Offline

ЛС

portos

Пользователь
Регистрация: 09.01.2012

Сообщений: 187
В друзьях у: 1
Голосов: 16 / 0

#185

0 / 0

Добавлено: 28.03.2015 12:12:13

Собственно вот.
http://www.jportal.ru/forum/forum45/topic15822/message255052/?result=new#postform
Может кто откликнется из владельцев мэджиков.

Прошу прощения за оффтоп.

Offline

ЛС

Янис

Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4385
В друзьях у: 9
Голосов: 692 / 390

#186

0 / 0

Добавлено: 28.03.2015 12:21:39

Цитата
(portos 28.03.2015 12:12:13) Собственно вот. http://www.jportal.ru/forum/forum45/topic15822/message255052/?result=new#postform Может кто откликнется из владельцев мэджиков. Прошу прощения за оффтоп.

А можно скрин модели что резать то, односторонняя резка или нет?

Offline

ЛС

portos

Пользователь
Регистрация: 09.01.2012

Сообщений: 187
В друзьях у: 1
Голосов: 16 / 0

#187

0 / 0

Добавлено: 28.03.2015 12:36:49

Янис,

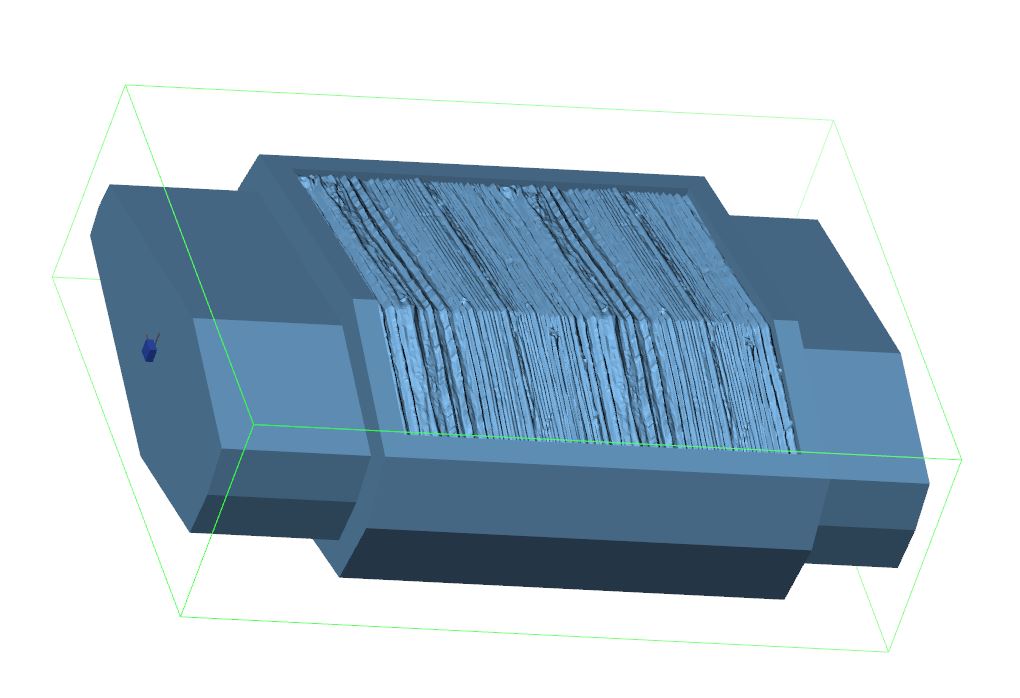

нет, резка многосторонняя.
зеленый кубик это границы модели, XYZ = 48/32/17

Изменено: portos - 28.03.2015 12:37:37

Offline

ЛС

Силвер

Пользователь
Регистрация: 20.03.2015
Откуда: Москва

Сообщений: 161
В друзьях у: 1
Голосов: 72 / 0

#188

0 / 0

Добавлено: 22.07.2015 21:25:39

Тема смотрю вся в спорах, и давно не было свежих сообщений... Я почитал такую вещь, что один станок больше для металла, другой для воска. А в чем собственно проблема? Вроде для хорошего станка, есть требования касательно комплектующих, и правильной их установки. Т.е. тяжелый станок это понятно, но при чем тут его масса, и размер??? Чем крупнее тем грубее работа? ведь шпиндель можно организовать сменный,один по воску, другой по металлу. Я понимаю если стоят в очереди люди с заказами, тогда и станков можно поустанавливать много, разные под каждые цели. В деле если кто желает резать инструментальную сталь ежедневно, это один разговор. А если переодически, то почему бы и не совместить обе задачи на оном станке?

Offline

ЛС

Янис

Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4385
В друзьях у: 9
Голосов: 692 / 390

#189

1 / 0

Добавлено: 23.07.2015 12:04:13

Цитата
(Силвер 22.07.2015 21:25:39)Чем крупнее тем грубее работа? ведь шпиндель можно организовать сменный,один по воску, другой по металлу.

Зачем??? когда нормальным шпинделем можно выполнять разные работы, вот только если повесить Мэджиковский шпиндель на другие станки здесь присутствующие то их конструктив просто не выдержит, поэтому на них и вешают разные коллекторные бормашинки :biggrin2:

Offline

ЛС

Силвер

Пользователь
Регистрация: 20.03.2015
Откуда: Москва

Сообщений: 161
В друзьях у: 1
Голосов: 72 / 0

#190

0 / 0

Добавлено: 23.07.2015 12:29:15

Шпиндель на меджике по моему 800 ватт китай, а они мне кажеться, по биению на валу будет уступать всяким марафонам и тем же бормашинам, или я не прав? Я не проходил, но тем не менее отзывов начитался.

Изменено: Силвер - 23.07.2015 12:49:26

Offline

ЛС

шнэк

Пользователь
Регистрация: 02.05.2012
Откуда: Екатеринбург

Сообщений: 760
В друзьях у: 1
Голосов: 157 / 51

#191

1 / 0

Добавлено: 23.07.2015 12:38:29

Цитата
(Силвер 22.07.2015 21:25:39)Т.е. тяжелый станок это понятно, но при чем тут его масса, и размер???

Для резки металла это важно, еще про жесткость забыли упомянуть.
Если нужен станок на все случаи жизни, то он должен быть из чугуна, весом не менее 100-500кг и с хорошим, скажем двух-киловатным шпинделем.
Чем тяжелей и жестче станок, тем лучше поверхность из-под него, и не важно воск это или металл.
Видел тут, восковки из под взрослого станка, велосипеды и дребезжалки - отдыхают :biggrin2:

Изменено: шнэк - 23.07.2015 12:38:59

Offline

ЛС

шнэк

Пользователь
Регистрация: 02.05.2012
Откуда: Екатеринбург

Сообщений: 760
В друзьях у: 1
Голосов: 157 / 51

#192

0 / 0

Добавлено: 23.07.2015 12:43:31

Цитата
(Силвер 23.07.2015 12:29:15) Шпиндель на меджике по моему 800 ватт китай, а они мне кажеться, по биению на валу будет уступать всяким марафонам и тем же бормашинам, или я не прав? Я не проходил, но тем не менее отзывов начитался.

Обычно ювелиры на 300 вт берут, бьют все шпинделя и марафоны тоже.
Просто нормальные производители станков перешлифовывают конус под цангу.

Offline

ЛС

Силвер

Пользователь
Регистрация: 20.03.2015
Откуда: Москва

Сообщений: 161
В друзьях у: 1
Голосов: 72 / 0

#193

0 / 0

Добавлено: 23.07.2015 12:52:52

А какой можно взять шпиндель, увереный есть производитель? Пусть это будет 2 киловат.

Offline

ЛС

шнэк

Пользователь
Регистрация: 02.05.2012
Откуда: Екатеринбург

Сообщений: 760
В друзьях у: 1
Голосов: 157 / 51

#194

0 / 0

Добавлено: 23.07.2015 12:58:53

Силвер,
Из бюджетных, Китай вне конкуренции, лет 5-7 ходят. Но нужно будет стенд для шлифовки вала собирать, а на коленке это не сделать.
А вообще покупка каждого шпинделя - это лотерея, раз на раз не приходится.

Изменено: шнэк - 23.07.2015 13:02:31

Offline

ЛС

Силвер

Пользователь
Регистрация: 20.03.2015
Откуда: Москва

Сообщений: 161
В друзьях у: 1
Голосов: 72 / 0

#195

0 / 0

Добавлено: 23.07.2015 13:30:31

Ясно. Значит с надеждой на добросовестного продавца, можно покупать китай.

Offline

ЛС

Янис

Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4385
В друзьях у: 9
Голосов: 692 / 390

#196

0 / 0

Добавлено: 23.07.2015 14:19:45

Цитата
(Силвер 23.07.2015 12:52:52) А какой можно взять шпиндель, увереный есть производитель? Пусть это будет 2 киловат.

У меня стоит на одном из станков такой http://www.et-rus.ru/?mode=product&product_id=1177737

работает без нареканий,биение замерял микрометрической головкой соответствует заявленным 2-3 мкм инвертор Хендай Корея ну и сравнивать этот полноценный шпиндель с марафонами и прочее это просто смешно.

Offline

ЛС

Силвер

Пользователь
Регистрация: 20.03.2015
Откуда: Москва

Сообщений: 161
В друзьях у: 1
Голосов: 72 / 0

#197

0 / 0

Добавлено: 23.07.2015 14:56:14

Вашим шпинделем возможно нержавейку, сталь гравировать? Пробовали? фрезой 0.5мм реально выгровировать текст на 0.3мм глубину и шириной 0.8мм?

Offline

ЛС

Янис

Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4385
В друзьях у: 9
Голосов: 692 / 390

#198

1 / 0

Добавлено: 23.07.2015 15:40:37

Цитата
(Силвер 23.07.2015 14:56:14) Вашим шпинделем возможно нержавейку, сталь гравировать? Пробовали? фрезой 0.5мм реально выгровировать текст на 0.3мм глубину и шириной 0.8мм?

Я жетоны армейские и из нержи и из титана на нем фигачу как здрасте, а вот попробуйте это сделать к примеру на Стриже, больще эта птичка летать не сможет :biggrin2:

так как конструктив весь заточен только под воск, ну или на маленьких подачах и маленьком съеме видел как маленький крестик из деревяхи резали очень долго.

Изменено: Янис - 23.07.2015 15:45:54

Offline

ЛС

Силвер

Пользователь
Регистрация: 20.03.2015
Откуда: Москва

Сообщений: 161
В друзьях у: 1
Голосов: 72 / 0

#199

0 / 0

Добавлено: 23.07.2015 17:05:34

Стриж и магик хорошие машинки. Но не для моих целей , там поле не хватает. Расчитываю на сборку более габаритную на 120-150 может и выше кг... По выше ссылке, смотрел я ваш шпиндель, но чуть по мощнее если рассматривать, то уже биение на 3 и 5мкн. Это плохо скажетьсЯ на жизнь очень тонких фрез.

Offline

ЛС

Янис

Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4385
В друзьях у: 9
Голосов: 692 / 390

#200

1 / 0

Добавлено: 23.07.2015 20:48:12

Цитата

Ну там есть и на 800 ватт, на одном из моих машин стоит такой, более чем достаточно, а шлифануть посадочное место под цангу прямо на станке что мешает? применить цанги более высокого класса, вообщем немного изучить матчасть и все будет так как нужно.
