Так g0 движется с последней указанной скоростью для нее, вдруг там было указано F1 то он и ехать будет с этой скоростью.


Так может не споткнулся мы откуда знаем, может выполняет чего, я незнаю еще правильно ли для мача A указывать перед Z, может наоборот надо.

Кстати да, в моих УП команда для А идет отдельной строкой, а Х и Z вместе в одной строке.
Не в том постпроце УП по ходу сохранена
Примерно так УП должна выглядеть

satan39,
попробуйте воздух порезать тестовой УП в приложении
эту УП проверил, она рабочая

шнэк,

А STEP PER для этой УП должна быть в каких единицах? В шаг\мм или шаг\градус?

И МАЧ должен быть настроен на замену оси Х на ось А??
ШД оси А надо отключить и подключить к разъему контроллера А или надо просто
отключить ШД оси Х ?

satan39,
Все ШД должны быть подключены, отключать ни чего не надо.
Ось А в градусах , ведь команда на нее в градусах идет.
Мач не настроен на замену осей, он настроен на правильную работу всех четырех ШД и шпинделя.
Вам принудительно не нужно подменять оси, их подменяет сам постпроцессор автоматически при сохранении в нем УП( он и называется Х-А)
Только будьте внимательны, постпроцессор называется модел мастер ротори 4 аксиз Х-А

satan39,
при импорте модели в арткам для развертки, разворачивать ее нужно вдоль оси У, не спрашивайте почему, так нужно и все.

satan39,
арткам развернет ее сам вдоль оси Х, хотя указывали вдоль У

ну я сейас в 5 осях витаяю а мач как страшный сон.
satan39,


Система линейнаая в мм, круговая в градусах или занятнее в раддианах.

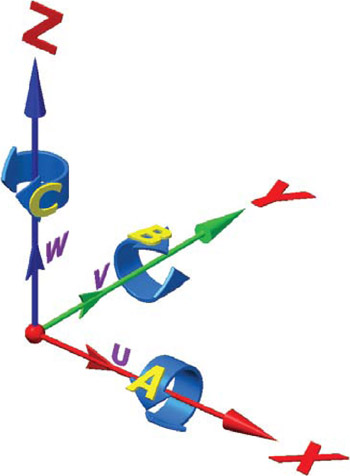

Ось А параллельная оси Х, ось B паралелльна оси Y и т.д.

шнэк,

Получил наводки.Спасибо.Буду разбираться!

maxekb77,
Собираюсь в ближайшее время перейти на контроллер, мач достал своими втыкачками и торможением при одномоментной работе 4х осей. Он хорош для раздельных команд для осей и свою стоимость отрабатывает

Почему-то во всех УП отсутствует координата У!

шнэк,
так проще и без вложений на linuxcnc там таких забот нет.
ну а если контроллер то вэлком их есть.

программы строятся 2+1, соответственно XYZ или XAZ. поэтому и нет

maxekb77,
Но я менял Х на А. Значит,наверное, должны быть A,Y и Z ?

satan39,
Да все верно, только если по правильному то я выше уже писал она будет считаться осью "B",
Фото станка сделайте и подпишит где какие оси там разберемся что проще или постпроцессор исправить или мач

Может быть не "во всех"?
А только в тех, которые для резьбы колец?
Если это так, то Y отсутствует, потому что перемещения по Y не нужны, так как вместо Y есть вращение вокруг А.
В представленных здесь УП, кстати, Y0 присутствует.

Зачем менял? Как менял?
Нет, не должны быть A,Y и Z, а должны быть A,X,Z,Y.

Не будет она считаться осью "B"!
Потому что оси A,B,C - поворотные, а соответственно оси X,Y,Z - линейные!

откуда известно как там поворотка стоит и почему мотор с X снимается ?

По-моему, это ниоткуда неизвестно.
satan39 как-то об этом не очень пишет, а кое-какие наводящие вопросы просто игнорирует.
Может быть, он эти вопросы не понимает или не знает, как переспросить.
Может быть, пора уже задать вопрос: "а что такое скайп, сейв скрин и как прикрепить картинки".
У меня самого когда-то возникали подобные вопросы - как щас помню...

Самое печальное, что у меня на обоих станках, на компах установлен линукс ,параллельно с виндой, но я к своему великому стыду, ни разу даже не попробовал на нем работать
Заказал подобный https://ru.aliexpress.com/item/4-Axis-PLC-Controller-500KHz-off-line-Pendant-Handwheel-Emergency-Stop-for-CNC-Router-Engraving-Milling/32740657586.html?spm=2114.14010208.99999999.335.DtvA2p
